三相四线故障常见分析
三相四线供电的故障处理
解决方案
• 3、零线断线的情况：
• （1）由Βιβλιοθήκη 力值班人员询问（若是小区供电可询问用户端的电压过高情况的分布 情况，自零线断线处以后供电用户端电 压全部过高的现象）及现场检查测量 （由故障线路的末端向电源端检查测量） 可知故障原因及处所；
解决方案
• 4、负荷偏载量过大，造成零线电流超过
额定电流的25% ： • （1）由电力值班人员直接测量变压器的 相线电流及零线电流值经与变压器的额 定电流测算后，检查变压器接地电阻值 可知故障原因及处所，及时调整相线负 荷尽量平衡和变压器接地电阻达标至4欧 姆及以下；
解决方案
• 2、零线接触电阻过大的情况：
• （1）由电力值班人员询问（若是小区供电可
询问用户端的电压高低分布情况，部分用户端 电压过高，同时部分用户端电压过低，家电无 法启动的现象）及现场检查测量（由故障线路 的末端向电源端检查测量）可知故障原因及处 所； • 此处展开说明兰西南场小区”5.26“故障现象及 处理的过程；
标题：低压三相四线制供电的故 障处理
供电理论构成
• 1、在三相四线制供电系统中，当零线断线时，
三相负荷不平衡时，会产生三相电压严重不平 衡，甚至会烧坏单相负荷，同时在零线上会产 生危险的对地电压。 • 2、在同一变压器或同一母线供电的低压线路， 要采用同一种保护方式。 • 3、在中性点直接接地的低压电网中，电力设 备的外壳要采用保护接零。
故障因素
• 1、相线断线
• 2、零线接触电阻过大，零点漂移（兰西
南场小区“5.26”故障） • 3、零线断线 • 4、负荷偏载量过大，造成零线电流超过 额定电流的25%时，可以造成零点漂移
解决方案
• 1、针对于相线断线的情况：
三相四线故障常见分析
我国供电大多都采用三相四线供电方式。
下图为三相四线制示意图，从图中可以看出此种供电方式可以提供两种不同的电压——线电压(380V)和相电压(220V)，可以适应用户不同的需要。
三相四线制供电较为理想的状态是三相负载平衡，此时中线电流为零，从理论分析此时中线可有可无，不影响设备的正常运行。
但现实情况三相平衡只是相对的，不平衡则是绝对的，所以现实应用中的中线是必须有的，这样才能保证各相电压的稳定输出。
随着经济的发展，用电器大幅度增加，单相短路几率必然升高，单相短路和瞬间短路引起零飘过电压问题及为普遍。
下面我们针对此一些常见故障问题进行分析，为我们设计电力设备供电系统时提供方向，从而使供电系统稳定可靠的运行。
图1 三相电压示意图1、单相短路故障现在很多场合为了取电方便，直接采用三相电的相电压供电。
包括目前很多农村电网设计都是将三相电中的三相平均分给三组用户使用，从而省掉了三相变压器。
这种供电方式虽然节省了一些设备的投入，但是对用户的用电设备带来很大隐患。
在实际应用中,单相短路接地故障发生的概率最高可达65%，两相短路约占10%，两相短路接地约占20%，三相短路约占5%。
下面简单分析一下单相短路的威胁。
图2 三相电单相短路示意图如上图所示，一旦出现单相短路现象，会抬高中线电位，对用电人员的安全有较大威胁(有零线接外壳保护的设备)。
同时在短路瞬间，负载2与负载3需要承受瞬间大电压冲击，严重时电压值直接上升到线电压(380VAC)。
致使用电设备出现过电压损坏现象。
2、输电线中线开路在实际用电环境环境中，往往会由于线路安装不当，或熔断器及开关安装位置不当，导致中线断开。
如果中线断了，三相负荷中性点电位就要发生位移。
中性点电位位移直接导致各相的输出电压不平衡，而相电压太高会使设备过电压而直接烧毁，而相电压偏低的相，可能会由于电压降低，电流增大而损坏设备。
由于三相电电压计算非常复杂，由于负载矢量的引入，最终详细计算公式也异常难懂。
三相四线双电源自动转换开关常见故障
三相四线双电源自动转换开关常见故障
三相四线双电源自动转换开关常见故障包括：
1. 电源切换故障：自动转换开关在两个电源切换时出现问题，导致无法顺利切换或切换延迟。
2. 继电器故障：继电器是自动转换开关的重要组成部分，常见的问题包括触点粘连、接触不良或损坏。
3. 控制电路故障：自动转换开关的控制电路发生故障，导致无法正常控制开关的切换。
4. 电源干扰：电源干扰可能导致自动转换开关的运行不稳定，如电压突变、电压波动等。
5. 电气连接问题：开关的电气连接出现问题，如线路松动、接线错误等，可能导致开关故障或无法正常工作。
这些故障可能会导致电源切换失败、无法正常切换或切换延迟等问题，影响电力供应的可靠性和稳定性。
如果出现故障，建议及时联系专业的电力设备维修人员进行维修和排除故障。
分析三相四线计量装置常见的几例故障原因
３ 三相 四线计量装置 的常见故障原因
三 线 四 线 计 量 装 置 的 安 装 环 境 和 使 用 环 境 比较 复 杂 多
ቤተ መጻሕፍቲ ባይዱ
生 产 中普 及 。 经 交 流 互 感 器接 入 式 的 三 相 四 线 计 量 装 置 主 要 样 ， 在 计 量 装 置 的 安 装 运 行 中会 出现 一 些 故 障 ， 例如 由三相电 应 用在 用 户 具有 专 用 变压 器 并且 三 相 负荷 超 过 ５ ０ ｋ Ｗ． 主 要 作 压 与 电流 不 同 ． 二 次 电 流 回路 、 短路 、 极 性 反 接 等 造 成 的 计 量 用 是 ：为 具 有 专 用 变 压 器 的 用 电 用 户 的 三相 三 线 制 高 压 供 电 低 压 计 量 的 三相 动 力计 费表 ； 作 为 中 小型 工 业 、 非工业用电用 户 的三 相 动 力计 费 用袁 、 照 明 及 费用 表 ； 用 于 三相 四 线 制 低 压 供 电农 业 用 三相 动 力计 费 用表 。三 线 四 线计 量装 置 的 安 装 环 境 和 使 用环 境 比较 复 杂 多样 。在 计 量 装 置 的安 装 运 行 中会 出 装置故障 ， 从 而影 响 计 量装 置 的计 量 准 确 性 。
２ 三相 四线计量装置
时。 一 次导 线 实 际 穿芯 匝数 与 铭 牌 不 一 致 ． 也 会 导 致计 量倍 数 从 而影 响 计 量 的 准 确性 。 因 此要 检 查 交流 互 感 器 的 实 际 三 相 四 线计 量装 置是 供 电 企 业 和 用 户 的 用 电计 量 、 计 费 有误 ， 并通过对交流互感器的一次、 二 次 的 重要 工 具 。它 的 准确 性 是 保 证 供 用 电 双 方 正 常 交 易的 重 要 变比 和 铭牌 变 比是 否相 符 ， 看是 否 一致 ． 若 发 影响因素。 会 直 接 影 响供 电 企 业和 用 户的 经 济 利 益 。 在 实际 的 电 流 实 际值 与 交流 互 感 器铭 牌 变 比相 比较 ．
三相四线零线带电的原因及处理方法
三相四线零线带电的原因及处理方法三相四线系统是指电力系统采用三相交流电源供电，三相线为相间电压220V，相线与中线间电压为380V，故需引入零线。
三相四线系统的零线是负责连接负荷的公共回路，通常为地线引出，用来构成一个相对接地的低阻抗回路。
在正常情况下，零线不带电。
然而，有时候三相四线系统中的零线可能会带电，这是由于以下原因造成的。
1.不均衡负载：当系统中的负载在三相线上不均匀分布时，会导致通过零线流过的电流不平衡。
此时，零线上的电流不为零，产生带电。
2.地线故障：在三相四线系统中，地线是连接设备和地面的导线。
当地线发生故障，如接触不良、断开或被其它故障影响，会导致地线电流通过零线回路，使零线带电。
3.配电系统问题：在配电系统的设计或施工中存在问题，如电缆接头接触不良、配电变压器接地故障等，都可能导致零线带电。
面对这种情况，我们需要采取一些措施来处理零线带电问题，以确保电力系统的安全和正常运行。
1.定期检查和维护：对三相四线系统进行定期检查和维护，包括地线和配电设备的接触性能、绝缘性能等方面，及时发现和解决潜在问题。
2.均衡负载：合理安排负载的分配，使得三相线上的负载均匀分布，减小零线上的电流不平衡，降低零线带电的风险。
3.加强接地保护：对地线接地点进行加强，确保接地电阻低于一定的标准范围，提高接地效果，减少零线带电。
4.切勿随意接触带电设备：在发现零线带电时，切勿随意接触带电设备，以免触电导致人身伤害。
可以采用通知供电单位、停电检修等方式解决问题。
5.加装差动电流保护器：差动电流保护器是一种常用的保护装置，可以通过比较三相电流和零线电流的差值，检测零线是否带电。
当差值超过设定值时，保护器会切断电力供应，以确保人身和设备的安全。
总之，三相四线系统中零线带电可能会带来严重的安全隐患。
为了确保电力系统的正常运行和安全性，我们需要加强定期检查和维护，合理分配负载，加强接地保护，以及采用差动电流保护器等手段进行处理。

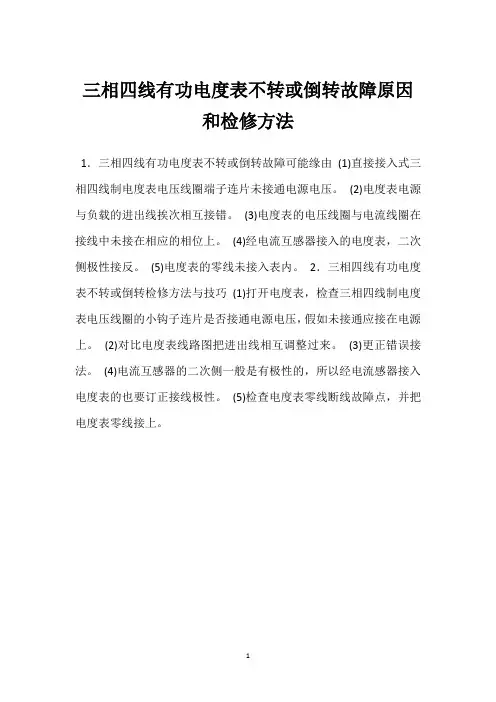

三相四线有功电度表不转或倒转故障原因和检修方法
三相四线有功电度表不转或倒转故障原因
和检修方法
1．三相四线有功电度表不转或倒转故障可能缘由(1)直接接入式三相四线制电度表电压线圈端子连片未接通电源电压。
(2)电度表电源与负载的进出线挨次相互接错。
(3)电度表的电压线圈与电流线圈在接线中未接在相应的相位上。
(4)经电流互感器接入的电度表，二次侧极性接反。
(5)电度表的零线未接入表内。
2．三相四线有功电度表不转或倒转检修方法与技巧(1)打开电度表，检查三相四线制电度表电压线圈的小钩子连片是否接通电源电压，假如未接通应接在电源上。
(2)对比电度表线路图把进出线相互调整过来。
(3)更正错误接法。
(4)电流互感器的二次侧一般是有极性的，所以经电流感器接入电度表的也要订正接线极性。
(5)检查电度表零线断线故障点，并把电度表零线接上。
1。
三相四线制供电线路故障特点分析
三相四线制供电线路故障特点分析正常的供电电压，三相相线间线电压为0.4kV，相电压相线对中性线（零线）为0.23kV，变压器中性线对接地线电压等于零。
下面电工学习网我对三相四线制0.4kV供电线路的各种故障特点进行分析，供农电工伴侣参考。
（1）单相断电。
单相无法用电，用万用表量不到电压，用测电笔量该相2根线都不亮或都亮：若断相线测电笔不亮，若断中性线，经过负载回路，2根线都亮。
用测电笔测量相线或中性线至亮与不亮处，即是故障断线点。
（2）三相断一相。
用万用表测量2根相线对中性线电压正常，1根相线对中性线没电压，三相相线间2根线间电压0.4kV，1根线对另2根都没电压，用测电笔测量断线那相测电笔不亮。
用测电笔测量没电相至亮与不亮处即找到故障点。
（3）单相相线接地。
由于许多变压器的低压剩余电流总爱护器因种种缘由退出运行，此类故障也不是不会消失。
不是很严峻的单相接地，用测电笔测量正常，用万用表测量故障线电压偏低，而另2相电压偏高。
还有很重要的一点，从变压器流出的电流还是要回到变压器的，接地后，在变压器中性点与变压器接地线间有电流，在变压器接地线上有对地电压，或许有动物被电死。
查找方法是断开分支线使接地电流消逝推断出故障分支，用钳形电流表测量大于或等于接地电流的支线至电流消逝处即找到故障点。
（4）导线接触不良。
在没负荷或轻负荷时用测电笔和万用表量都正常，加负荷后电压没有或偏低。
最好带单相负载用断线法查找故障点。
（5）三相四线制断中性线。
由于各相负载尾线连在一起，一相电流可以从另两相流过，这时若三相电阻或负载相同，那么各相电压相同，若不同则电阻大的一相电压高，这就成了我们俗称的中性点位移。
用测电笔测量基本正常，用万用表测量相线间线电压也正常，相线对中性线电压不同且有一相偏高。
可用钳形万用表测中性线上有无电压等方法查找中性线断线点。
（6）高压断一相线。
由于一般10kV变压器采纳三线供电，变压器铁心为三柱式，用测电笔量有一相不亮或不太亮，用万用表量线电压有2根线正常，而另2根间电压偏低。
三相四线电能表常见错误接线分析
三相四线电能表常见错误接线分析摘要：三相四线电能表的功能主要在于精确计量电能，进而实现用电安全与保证计量的科学性，电能表常装置在客户终端。
要实现电能计量功能的准确、高效，就一定要确保电能表接线的正确。
本文分析了三相四线电能表常见的错误接线，并提出检测方法，以供同行业参考。
关键词：三相四线；电能表；接线0.引言通常来说，国内多采取相量法来检查三相四线电能表的错位接线，但因相量法操作较为复杂，对从业时间不长的用电稽查人员而言，实践难度大且易产生误判，缺乏时效性。
对比之下，压降测试技术通过高效的工作效率与精确的电能计量，已广泛应用于装表接电的实际工作中，对用户与供电单位的经济效益起到了有利保障。
1.常见错误接线一是电压断线，电能表二次回路基本是使用铜芯导线为材料，而入户电线主要以多股铝芯线为主。
两种材料对连接工艺有严格标准，即如果线路于连接时处理不慎，则会致使导线长时间运行在过压的状态，易发生氧化，从而导致电能表缺相运行，最终计量发生误差。
二是电压电流相位不同。
这种错误接线会使得电流互感器和电能表装置位于不同操作界面，在功率参数的作用下，电能表的运行不稳定，快慢不一。
对此可行抽压法，对三相四线正转情况施以相关核查、考量。
三是零线未接入，由于零线接触不适导致内部线路发生断开，在电量负荷不均时，电能表计量受到极大制约。
2.检测三相四线电能表电流互感器二次回路方法2.1检测原理对电流二次同路极性端各相电压幅值展开检测，得知测量值中电流同相电压最小。
如果Ua1、Ub1、Uc1分别对应流过电能表一元件、二元件、三元件的电流线圈电压降，可得出电能表每一电压线圈所加电压相位关系图。
可知Uaa1、Uab1、Uac1作为A相电压对应a1、b1、c1电压值，其中Ua同相的极性端电压幅值最低，同理可证，把极性端对各相位电压幅值测出，最小电压便是该相电流。
3.测试三相四线电能表常见错误接线方法3.1仪表准备通过压降测试技术测试时，测试仪表中应包括高精度的数字万用表、相序表、钳形电流表[1]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我国供电大多都采用三相四线供电方式。
下图为三相四线制示意图，从图中可以看出此种供电方式可以提供两种不同的电压——线电压(380V)和相电压(220V)，可以适应用户不同的需要。
三相四线制供电较为理想的状态是三相负载平衡，此时中线电流为零，从理论分析此时中线可有可无，不影响设备的正常运行。
但现实情况三相平衡只是相对的，不平衡则是绝对的，所以现实应用中的中线是必须有的，这样才能保证各相电压的稳定输出。
随着经济的发展，用电器大幅度增加，单相短路几率必然升高，单相短路和瞬间短路引起零飘过电压问题及为普遍。
下面我们针对此一些常见故障问题进行分析，为我们设计电力设备供电系统时提供方向，从而使供电系统稳定可靠的运行。
图1三相电压示意图
1、单相短路故障
现在很多场合为了取电方便，直接采用三相电的相电压供电。
包括目前很多农村电网设计都是将三相电中的三相平均分给三组用户使用，从而省掉了三相变压器。
这种供电方式虽然节省了一些设备的投入，但是对用户的用电设备带来很大隐患。
在实际应用中,单相短路接地故障发生的概率最高可达65%，两相短路约占10%，两相短路接地约占20%，三相短路约占5%。
下面简单分析一下单相短路的威胁。
图2三相电单相短路示意图
如上图所示，一旦出现单相短路现象，会抬高中线电位，对用电人员的安全有较大威胁(有零线接外壳保护的设备)。
同时在短路瞬间，负载2与负载3
需要承受瞬间大电压冲击，严重时电压值直接上升到线电压(380VAC)。
致使用电设备出现过电压损坏现象。
2、输电线中线开路
在实际用电环境环境中，往往会由于线路安装不当，或熔断器及开关安装位置不当，导致中线断开。
如果中线断了，三相负荷中性点电位就要发生位移。
中性点电位位移直接导致各相的输出电压不平衡，而相电压太高会使设备过电压而直接烧毁，而相电压偏低的相，可能会由于电压降低，电流增大而损坏设备。
由于三相电电压计算非常复杂，由于负载矢量的引入，最终详细计算公式也异常难懂。
下面以一种简单的方式解释一下中线短路对线电压的影响。
图3三相电中线开路示意图
如上图，假设负载3开路，同时中线出现中断。
此时负载1与负载2串联后接在线电压UUV(380VAC)上，两个负载上的电压主要取决于Z1与Z2的大小。
若Z1远远大于Z2时，则负载1的的电压会接近与380VAC的线电压，此时负载1就很可能由于过电压而损坏，而负载2可能会由于电压过低而停止工作。
在正常情况下，相电压之间影响较小，可正常使用。
3、设备供电中线开路
电力设备除了输电线容易出现故障外，设备电源输入及插座等出现故障也有可能使设备出现损毁。
由于大多数场合均采用三相四线制电源，同时三相四线制电源还有一个比较特殊的应用，及采用三相四线制全波整流时，只要任何一相有电设备均能正常运转。
图4供电设备中线开路示意图
如上图所示，三相四线制全波整流，此电路好处在在三相电任意两相出现问题时，此供电电路任然可以继续工作。
但是一旦整流电路中的中线中断或则未连接，此电路就变为三相三线制整流电路，此时电压有原来310VDC升高到538VDC，若后级设备无法承受538VDC高压，将后损坏后级设备。
三相电供电改善措施
由于在实际应用中有较多限制，不可能避免很多电力故障的发生，但我们能可以通过一些手段减少设备损坏概率，从而提升产品的可靠性。
具体改善措施如下：
1、单相短路故障改善措施
此故障可适当提高电源输入端的抗冲击能力，一般需要抗335VAC冲击。
这样可以在瞬时短路时，保护到后级电路不会因过电压而损坏。
为了减小因零飘而照成的电压升高，可适当加大零线截面积，降低零点飘移，来缩小另外两相电压抬高幅度。
2、输电线中线开路改善措施
从故障分析我们可以看出，中线开路主要是影响到相电压的电流回路，使电流未能回到中性点。
只能通过两根相线形成回路，从而增加了设备过电压的风险。
为了给相电压提供可靠的电流回路，在布线中可采取三相三零六线供电方式，三相三零独立工作。
此布线缺点是增加零线投资和线损，但这样能有效抑制零飘，减小了每相电压的相互影响。
3、设备供电中线开路改善措施
一般设备采取三相四线全波整流电路，主要是考虑其供电的冗余设计，只要三相电任意一相电设备就能正常工作。
但是一旦在中线未连接上设备，整流电路电压就会急剧升高。
解决此问题，需要在电压升高时切断后级电路，从而保护后级电路不受损坏。
但在设计时需保证检测控制电路稳定供电。
