(完整版)虚拟演播室操作手册
VisionMagic 1000用户使用手册(V2.0)
2.2 连接信号源 .................................................................................................................................... 7 2.3 节目制作流程 ................................................................................................................................ 8 第 3 章了解用户界面 ........................................................................................................................13 3.1 系统参数设置面板 ......................................................................................................................... 13 3.2 合成信号输出窗口 ........................................................................................................................ 14 3.3 信号预览窗口 ................................................................................................................................ 15 3.4 虚拟机位预览窗口 ........................................................................................................................ 15 3.5 特技切换台、调音台控制面板 .................................................................................................... 15 3.6 本地素材控制面板 ........................................................................................................................ 16 第 4 章系统参数设置面板 ................................................................................................................17 4.1 场景库.......................................................................................................................................... 17 4.2 场景管理 ...................................................................................................................................... 17 4.3 输出调节 ...................................................................................................................................... 18 4.4 保存/导入工程 ............................................................................................................................ 19 4.5 板卡设置......................................................................................................................................... 19 4.6 帮助................................................................................................................................................. 20 第 5 章合成信号监看面板 ................................................................................................................21 5.1 PVW/PGM........................................................................................................................................ 21 5.2 内录、流媒体 .............................................................................................................................. 21
演播室设备操作规程

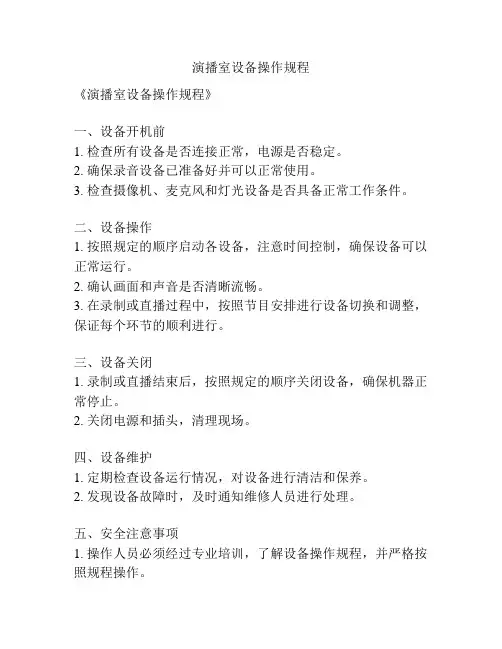

演播室设备操作规程
《演播室设备操作规程》
一、设备开机前
1. 检查所有设备是否连接正常，电源是否稳定。
2. 确保录音设备已准备好并可以正常使用。
3. 检查摄像机、麦克风和灯光设备是否具备正常工作条件。
二、设备操作
1. 按照规定的顺序启动各设备，注意时间控制，确保设备可以正常运行。
2. 确认画面和声音是否清晰流畅。
3. 在录制或直播过程中，按照节目安排进行设备切换和调整，保证每个环节的顺利进行。
三、设备关闭
1. 录制或直播结束后，按照规定的顺序关闭设备，确保机器正常停止。
2. 关闭电源和插头，清理现场。
四、设备维护
1. 定期检查设备运行情况，对设备进行清洁和保养。
2. 发现设备故障时，及时通知维修人员进行处理。
五、安全注意事项
1. 操作人员必须经过专业培训，了解设备操作规程，并严格按照规程操作。
2. 使用过程中必须注意安全，严禁私自拆卸和修改设备。
3. 设备故障时，及时报告并采取相应措施避免事故发生。
六、其他
1. 根据实际情况，根据需要增加或修改操作规程。
2. 新设备的引进，需要进行培训和重新制定规程。
以上，是关于演播室设备操作规程的一些基本规定，希望大家能够严格按照规程操作，确保设备的正常运行和节目的顺利进行。

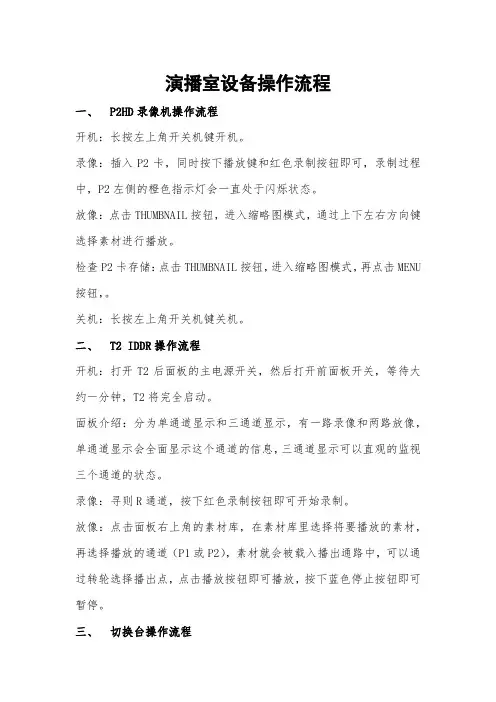

演播室设备操作流程
演播室设备操作流程一、P2HD录像机操作流程开机：长按左上角开关机键开机。
录像：插入P2卡，同时按下播放键和红色录制按钮即可，录制过程中，P2左侧的橙色指示灯会一直处于闪烁状态。
放像：点击THUMBNAIL按钮，进入缩略图模式，通过上下左右方向键选择素材进行播放。
检查P2卡存储：点击THUMBNAIL按钮，进入缩略图模式，再点击MENU 按钮，。
关机：长按左上角开关机键关机。
二、T2 IDDR操作流程开机：打开T2后面板的主电源开关，然后打开前面板开关，等待大约一分钟，T2将完全启动。
面板介绍：分为单通道显示和三通道显示，有一路录像和两路放像，单通道显示会全面显示这个通道的信息，三通道显示可以直观的监视三个通道的状态。
录像：寻则R通道，按下红色录制按钮即可开始录制。
放像：点击面板右上角的素材库，在素材库里选择将要播放的素材，再选择播放的通道（P1或P2），素材就会被载入播出通路中，可以通过转轮选择播出点，点击播放按钮即可播放，按下蓝色停止按钮即可暂停。
三、切换台操作流程开机：首先开启中心机房主机的主备路电源，打开面板电源，等待开启。
检测设置：1.切换P/P级的两路按键检查是否可以正常切换；2.检查交叉点锁定按钮适是否按下（XPT HOLD）；3.按下BKGD按钮，检查DSK1和DSK2是否可以在画面中叠加键信号；4.点亮SNAP SHOT（快拍）按钮，检查WINDOWS(分屏效果)和NORMAL（常规效果）是否可以实现。
四、OCP面板操作流程OCP是摄像机组成的一部分，摄像机的大部分参数控制和调整都可以在OCP中进行调整。
白平衡调整：用摄像机拍摄白布或白板等白色物体，让白色充满画面70%以上，按下OCP面板上的WIHTE键，摄像机将进行自动白平衡调整。
黑平衡调整：按下BLACK按钮吗，摄像机将进行自动黑平衡调整。
电子快门调整：SHUTTER可以粗调电子快门，ECS可以微调电子快门，因演播厅大屏的显示频率为60Hz，所以也也将电子快门调整为60Hz。
Ultra虚拟演播室2中文帮助word资料175页
如果对本文的内容或者翻译有疑问请联系AK47用家http://blog.163/ak47good/新特性本页是一些本版本的新特性说明，并且每个项目都带有连接，点击可以进入相关的详细章节。
除了第一节和最后一节外，每个章节都是同样有组织地说明如何使用的指南手册。
本使用说明的内容是翻译自软件内Help 菜单里的Help。
（如果本文内的图片无显示，请用鼠标点击图片，然后稍等片刻即可）输入和输出格式：高清晰度和更多选项建立和分配图像来源和虚拟设置大量插入合成组件的自定义设置: 你现在可以建立起码4个插入的物件或者背景来源了（也就是指B来源(B Sources)）。
也就是以前的4倍。
键出背景用显卡芯片快速抠键:该版本引入显卡芯片加速功能, 充分发挥显卡的能力. 透过使用显卡芯片的处理能力，这个选项减低了 CPU 的负荷并因此能够在抠像和合成影片的时候充分加速你的系统。
因此它现在可以比实时抠像的速度还要快。
不用怀疑了，你的眼镜看到的是真的.比实时抠像还要快. 只要你的显卡支持Pixel Shader 2.0 (点击连接查看哪个生产商的显卡型号可以满足所需).在帧内遮掉污点：除了ULTRA版本的输入修剪模式（input cropping modes），ULTRA 2版本还新增了强大的绘制遮罩功能（Mask Painter），使用户可以用柔和的笔刷自行清理导入视频上的污点。
自由放置图层，剪裁影片，惊醒虚拟摄像机的移动。
SD视频输入,HD视频输出(SD In, HD Out)：当在输入影片是你将SD视频镜头横向摆放摄影后，再ULTRA就会调用新的（Plus-90）功能可以将它转回90度角，这样你就可以获得720线的高度来抠像（一些小技巧，就是利用将画面横着拍，那么当旋转后，我们就获得了一个高为720的视频，哈哈，横的多少我不管，总之高度达到HD的要求了）。
HD视频也有相同的改进。
所以当你合成一个图像到一个至少1280×720的背景上的时候，你可以按这个背景的分辨率保存你的输出影片。

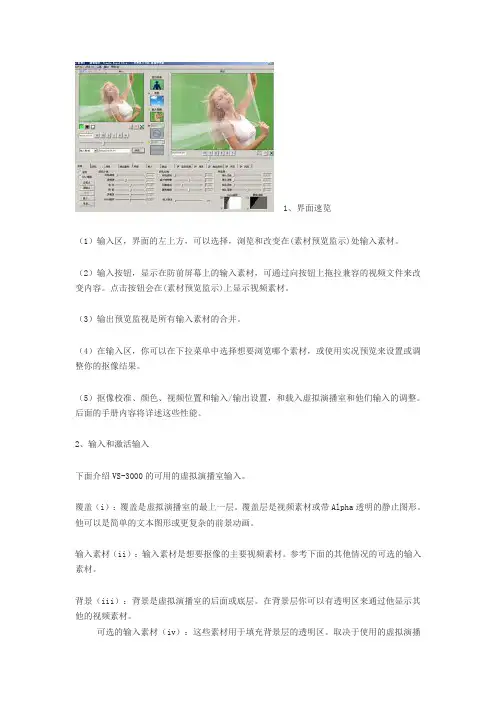

虚拟演播室教程.doc
1、界面速览（1）输入区，界面的左上方，可以选择，浏览和改变在(素材预览监示)处输入素材。
（2）输入按钮，显示在防前屏幕上的输入素材，可通过向按钮上拖拉兼容的视频文件来改变内容。
点击按钮会在(素材预览监示)上显示视频素材。
（3）输出预览监视是所有输入素材的合并。
（4）在输入区，你可以在下拉菜单中选择想要浏览哪个素材，或使用实况预览来设置或调整你的抠像结果。
（5）抠像校准、颜色、视频位置和输入/输出设置，和载入虚拟演播室和他们输入的调整。
后面的手册内容将详述这些性能。
2、输入和激活输入下面介绍VS-3000的可用的虚拟演播室输入。
覆盖（i）：覆盖是虚拟演播室的最上一层。
覆盖层是视频素材或带Alpha透明的静止图形。
他可以是简单的文本图形或更复杂的前景动画。
输入素材（ii）：输入素材是想要抠像的主要视频素材。
参考下面的其他情况的可选的输入素材。
背景（iii）：背景是虚拟演播室的后面或底层。
在背景层你可以有透明区来通过他显示其他的视频素材。
可选的输入素材（iv）：这些素材用于填充背景层的透明区。
取决于使用的虚拟演播室，视频可以是素材B，素材C等。
每个输入按钮的位置在界面的中下方，这些位置用于通过拖拉载入你的输入，并选择哪个输入是激活的用于处理。
挨着输入的小的显示灯和按钮可显示状态；红色 -在当前虚拟场景中是不可用的。
黄色- 在当前虚拟场景中是可选的绿色- 在当前虚拟场景中被使用的亮绿色- 激活输入素材有用的提示：如果你双击一个文件夹的一个文件或把文件拖到（素材预览监视），将通过亮绿灯来指派哪个输入文件是“激活的”。
要切换激活素材，点击输入按钮或点击他的指示灯，或使用激活输入顺着向下移动到下一个输入的文件名，并点击。
因为一些虚拟演播室可以有多于一个的输入–素材B，素材C 等–你可以顺着向下移动到素材B/C/等来改变用于编辑的激活素材。
同样，如果你增加了多于一个的覆盖，使用覆盖1，2等，顺着向下移动来改变要激活的覆盖。
(完整版)虚拟演播室操作手册
忻州电视台虚拟演播室操作流程规范◆ 演播室系统连线布局图示数字视频线传感信号线以太网线同步信号线忻州广播电视台（MVS 2对2）虚拟系统图串口控制线12提供系统所有设备同步信号图1 视频系统线路图11114 U14 U◆操作流程 1、设备开机此系统的视频与音频为分开录制，视频信号为SDI 数字信号，音频为模拟音频（平衡）。
视频和音频最终在非编中进行录制合成。
非编中的设置图示： （1）新建标清工程（2）快捷键7打开采集窗口设置输入输出选择Matrox采集卡设置输入源为SDI音频为模拟音频，平衡依次打开非编，切换台，摄像机，灯光，（主控，图形，传感）；音频延时器，话筒及发射器，调音台，音箱等。
黑场同步发生器，色键，键鼠切换器，交换机为通电自动开机。
在设备开机中需要注意的是，DS200传感器需在图形工作站软件开启之后开启，关闭时最后关闭2、打开主控工作站的虚拟软件VS Control(这样的图标)，图形工作站的软件带有自起功能.一般不需要操作。
3、连接客户端,打开已保存的M5D（与配置文件对应的）场景文件。
加载配置文件4、工程打开后,首先对摄象机进行初始化，初始化步骤：俯仰水平，正对前方，变焦到广角，聚焦到无穷大，按下DS100上的金属按钮完成初始化。
初始化完成后确认跟踪时前背景同步变化。
5、初始化完成后把摄象机转过来取前景画面,前景定好后到软件中调整背景的位置.调整背景有两种方法,一种就是在软件面板的右下角有一个微调场景属性.这是调整整个场景在空间中的位置关系.可以调整左右,上下,前后的位移,也可以调整场景的X,Y,Z 轴的旋转.这种情况下的调整是所有的机位的空间位置都会变化。
第二种就是调整摄象机参数,在微调面板的下面，摄像机的参数可以调整，,能进行前后,左右,上下的位移,也能进行视觉上的平摇和俯仰角度的调整,这可以两个机位分别调整,互不影响.这样就可以调整出理想的场景位置关系.如场景调整以后还有轻微倾斜,可以调整摄像机定位里面的侧滚按钮。
虚拟演播室使用说明
虚拟演播室管理制度为规范虚拟演播室管理，保证灯光、音响及拍摄系统的正常使用，充分发挥虚拟演播室的作用，特制定本制度。
一、虚拟演播室的使用程序1、进机房后，先打开配电柜，按从左到右的顺序依次打开第一排和第二排的开关。
将调光台总输出推到9的位置，再将分输出推到3的位置，预热1到2分钟后在将分输出推到10的位置。
2、虚拟演播室操作人员先打开主控设备后，摄像人员打开摄像机，通过麦克联系，调节场景，操作人员不得擅自挪动灯位，避免妨碍他人使用。
调节时，摄像人员先将摄像机拉至远景，虚拟演播室操作人员激活场景后，摄像人员按摄像机架黑盒上的红钮，使场景与摄像机同步，不得擅自挪动机位。
3、灯光调节结束后，虚拟演播室操作人员再调节场景的位置，并进行抠像。
主持人试音，录制人员调节调音台。
4、录制结束后，摄像人员先将调光台总输出缓慢拉到3，关闭摄像机，把摄像机用布盖好后，再将调光台总输出拉到0。
关闭配电柜中第二排开关，再按照从右至左的顺序关闭第一排开关并锁好门。
虚拟演播室人员退出程序，关闭所有设备的开关。
5、因操作失误或不规范造成灯光、蓝箱、提字器、摄像机等机房设备损坏，处罚金100元以上。
二、虚拟演播室卫生保持清洁的环境。
拍摄结束后打扫卫生，恢复演播室内设施，将杂物带离演播室。
人员在蓝箱中要注意安全区域，不可踩踏蓝箱的连接部分，以免损坏蓝箱。
三、虚拟演播室防火演播室内存在易燃材料，严谨吸烟，发现吸烟现象，将予以重罚。
由于吸烟引起的火灾将，肇事人应负法律责任。
四、虚拟演播室的所有节目录制和技术保障由总编室技术人员负责，遇到技术故障请及时报知总编室进行排除。
演播系统操作流程图
演播系统设备说明图
设备效果说明：
1-8路时序器
2-16路时序器3-演播灯光空开
4-非编
5-AV矩阵（2转1硬盘播出系统3转1在线演播系统）
6-提词器
7-硬盘播出系统
8-在线演播系统
操作流程：
打开电箱推上总电源
开启时序器
（8路时序器开启硬盘播出系统电源16路开启其他所有电源）
灯光空开说明
A1 B1 C1 演播室基色灯
A2 B2 C2 虚拟演播室基色灯A3 演播室背景灯光
A4 演播室圆柱灯光
B3 演播室电源
B4虚拟演播室电源
（C3 C4空）
AV矩阵说明
2-1在线演播系统输出3-1硬盘播出系统输出
调音台说明：
1 2 3 4 演播室话筒输出
5 6 虚拟演播室话筒输出7 舞台调音间输出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
忻州电视台虚拟演播室操作流程规范
◆ 演播室系统连线布局图示
数字视频线传感信号线以太网线同步信号线
忻州广播电视台（MVS 2对2）虚拟系统图
串口控制线
12提供系统所有设备同步信号
图1 视频系统线路图
11
1
14 U
14 U
◆操作流程 1、设备开机
此系统的视频与音频为分开录制，视频信号为SDI 数字信号，音频为模拟音频（平衡）。
视频和音频最终在非编中进行录制合成。
非编中的设置图示： （1）新建标清工程
（2）快捷键7打开采集窗口
设置输入输出选择Matrox采集卡
设置输入源为SDI
音频为模拟音频，平衡
依次打开非编，切换台，摄像机，灯光，（主控，图形，传感）；音频延时器，话筒及发射器，调音台，音箱等。
黑场同步发生器，色
键，键鼠切换器，交换机为通电自动开机。
在设备开机中需要注意的是，DS200传感器需在图形工作站软件开启之后开启，关闭时最后关闭
2、打开主控工作站的虚拟软件VS Control(这样的图标)，图形工作站的软件带有自起功能.一般不需要操作。
3、连接客户端
,
打开已保存的M5D（与配置文件对应的）场景文件。
加载配置文件
4、工程打开后,首先对摄象机进行初始化，初始化步骤：俯仰水平，正对前方，变焦到广角，聚焦到无穷大，按下DS100上的金属按钮完成初始化。
初始化完成后确认跟踪时前背景同步变化。
5、初始化完成后把摄象机转过来取前景画面,前景定好后到软件中调整背景的位置.调整背景有两种方法,一种就是在软件面板的右下角有一个微调场景属性.这是调整整个场景在空间中的位置关系.可以调整左右,上下,前后的位移,也可以调整场景的X,Y,Z 轴的旋转.这种情况下的调整是所有的机位的空间位置都会变化。
第二种就是调整摄象机参数,在微调面板的下面，摄像机的参数可以调整，,能进行前后,左右,上下的位移,也能进行视觉上的平摇和俯仰角度的调整,这可以两个机位分别调整,互不影响.这样就可以调整出理想的场景位置关系.如场景调整以后还有轻微倾斜,可以调整摄像机定位里面的侧滚按钮。
如有出现前后背景有漂的现象，那么我们可以调节下图中的延时选项及其平摇度等等，达到理想的效果。
6、已调好的场景文件，如果下次使用的时候机位在演播室中的位置及机位的视角变化不大的情况下，可以进行保存，工程菜单下进行保存（工程保存的是场景的空间位置参数),相应的也要进行配置文件的保存(虚拟摄象机参数)的保存一般采用同场景文件对应的文件名。
7、一个场景调好后,把场景和配置文件都保存下来.下一次还做这档节目时,首先把摄象机尽量恢复到原来时位置,软件连接好后, ,先加载配置文件,然后连接客户端，再把上次保存的场景导入. 如果摄像机不再原来的位置上，那么可以微调一下摄像机的参数，
这样就能满足拍摄的要求。
8、对场景里进行开窗设定的物体视频开窗
在下面资源管理器下的资源库里找到视频输入文件.把里面保存好的视频文件直接拖上去就可以了。
可以本地视频开窗也可以用切换台直给的信号进行开窗，本地的开窗只需要把视频拷贝到主控端E 盘下M5D Resource 文件夹里面Images 文件夹下的视频输入文件夹下面即可。
如果用外来视频信号（SDI）直接将视频输入绿色的2号框拖上去即可
本地视频开窗支持的常见的视频格式，不支持流媒体。
最好使用Matrox 板卡输出的文件。
9、动画的动作的触发
动画事先在M5D 设计器中设计好，在此就按顺序显示，但播放的时候是没有顺序之分的。
动画播放
如图所释：蓝色按钮针对三维物体动画功能依次是：
播放当前动画
暂停当前动画
停止当前动画
循环播放当前动画
往复循环播放当前动画
系统暂停点。
需要注意的是，如果M5D 中一个时间线上做多个动画并加入了暂停点，那么播放
的时候在插入暂停点的地方会自动停止，单击一次系统暂停点图标，系统会自动播放下一个动画。
滑动杆用于索引动画
动画——该面板显示当前显示场景的所有动画。
● 播出表作为一个整体的动画单元显示。
● 每个动画可以进行的操作：正播、、暂停、停止、循环、往复● 每个动画项目有一个滑动杆用于Seek 动画。
● 当动画或串联单播放时碰到需要人工干预标志时自动转为暂停状态，
需要手动触发才可以继续播放
● 可以更改场景动画的名字
场景的一些前期制作5D的基本操作.
1、把从3DMax 里面烘焙出来场景文件夹或者是压缩包解压出来的文件夹，拷贝到主控机E 盘目录下M5D Resource 文件夹里面的Images 目录下面。
2、打开M5D Designer 软件，在场景树选项下，单击模型倒入3DS 文件，在出现
的对话框里面选择适应当前窗口与灯光替换当前灯光。
如果倒入的场景比较暗，那么在右边灯光选项里面把灯光从0-7 打开.
然后对场景进行等比放大，选择整个场景的组节点，然后对场景整体XYZ 缩放
3、如果出现图片比较暗或者是发生了变色，那么选择该图片在图片的纹理选项里面选择纹理环境模式选项由调整改为替换。
4、做视频开窗和可调物体（即播出段可以移动）都是加插件属性里面的R 属性做可调物体时只要把空间变换前面打个√,而做视频开窗时把一般纹理图象前打√,两个同时要,就同时打√.而且要把开窗的图片纹理选项里面的纹理环境模式选项由调整改为替换。
如上图。
5、可以做一些简单的动画.选中物体对应的特技属性,右键打开创建动画,就可以做一些动画了。
6、一键飞满屏动画的制作
7、键遮挡物体的设定
选中场景中需要做键遮挡的物体，然后在物体属性里面选择K 属性，然后拖到需要进行遮挡的物体或者是组就可以了。
8、场景中所有需要制作的部分完成以后，需要调整场景的中心点与M5D 中的中心点对齐，这样在播出段调节场景就非常方便。
调整场景中心点方法：在场景视窗窗口点击右键选择显示网格，屏幕上会出现红绿色的相交线，收起左边场景树，选择整个场景树组节点，调整场景空间位移，使场景的中心点与红绿线的交点重合，然后旋转虚拟摄像机，平移Z 轴，往后平移场景，场景背面与红线靠近即可。
如果旋转摄像机的视角调乱了，那么我们点击恢复虚拟摄像机视角，这样摄像机视角就恢复到默认值了。
然后保存为M5D 工程，保存到E 盘下M5D Resource 目录下即可。
虚拟演播室系统常见故障及其排除解决办法
1、系统不跟踪，前后背景不联动。
在打开摄像机上的传感盒的情况下
首先我们切换到图形工作站，关闭客户端软件，打开桌面上的串口调试程序，选择COM2，波特率选择为115200，点选右边HEX。
有数据一般都是正常的，如果有数据那么传感跟踪的硬件是好的。
检查软件设置连接是否正常。
2、播出端调整场景的时候如果场景输出不正常或者是场景在监视器上看不到，那么这种情况下，首先按快速的按两次Ctrl 然后点2，看图形渲染段软件是否工作正常，是否有输出，其次检查播出软件右下角的虚拟摄像机参数的是否正常，可以试着虚拟摄像机参数中的上下，左右都恢复为0，前后在6000 左右看又没有输出，如果还没有那么在5D designer 里面重新把场景的中心点对齐。
然后重新在播出端打开已保存的工程。
