李勤-道路车辆用和非道路机械用柴油机排放控制策略
小型非道路柴油机排放技术路线综述
小型非道路柴油机排放技术路线综述摘要：ＧＢ２０８９１—２００７（非道路移动机械用柴油机排气污染物排放限值及测量方法（中国Ｉ、Ⅱ阶段）》已经实施，为满足此法规，探讨一种开发低成本柴油机的路线。
关键词：小型非道路柴油机排放控制1.引言能源与环保是当今世界发展的两大主题。
随着社会经济的发展，非道路用柴油机的污染物排放问题日益得到人们的普遍关注。
世界主要国家均制定了非道路用柴油机的排放法规。
要满足未来更严格的排放法规，需要对原有机型进行技术升级，进行排放控制研究。
随着全球工业高度发展，环保已经成为人们最为关注的问题之，各国家和地区都先后推出了本地的环保法规来保护我们的地球。
然而在城市大气污染中汽车和工程机械的污染是不可忽视的一分，发达的国家首先在汽车上执行了排放法规，而后在工程机械其它内燃机动力设备上执行。
我国在汽车和工程机械排放法规执上相对较晚，但从这几年汽车排放标准推进的进度来看是很快。
中国农业的日渐现代化，小型非道路柴油机在农业上得到了广泛的应用。
由于小型非道路柴油机的应用，节省了大量的劳动力，提高了我国粮食的产量，农业机械化是我国农业的必然趋势，所以小型非道路柴油机在我国还有很广泛的发展空间[1]。
2.排放的法规目前世界上非道路用机动设备排放标准以美国和欧盟的标准最具代表性。
美国是世界上治理尾气排放最早的国家。
1964年，美国加利福尼亚州在世界上率先迈出了控制车辆尾气排放的第一步，1970年美国国会通过了“净化空气法案”，并组建了美国联邦环保署(EPA)。
同年，欧洲和日本也制定了相应的排放控制标准。
此后的几十年，各国都相继制定了越来越严格的汽车排放标准。
但非道路用机动设备尾气排放引起的空气污染问题，并未引起人们的重视。
直到20世纪90年代，欧美国家才开始着手研究和限制非道路用机动设备的尾气排放[2]。
非道路用柴油机的排放法规在美国最为严格，目前仅有美国和中国对所有功率段柴油机都提出其排放限值。
中国的国家标准GB20891-2007给出了中国非道路用柴油机排放Ⅰ阶段和Ⅱ阶段的限值。
中国小功率非道路用柴油机低排放技术路线的探讨
中国小功率非道路用柴油机低排放技术路线的探讨刘胜吉;赵宇超;王建【摘要】对国内外小功率段柴油机实现低排放的技术路线进行了分析,针对中国目前现状得出实现第三阶段排放及今后更高排放标准的技术路线:37 kW以下功率段柴油机采用改进燃烧过程和降低机油消耗的机械优化+ DOC技术或机械优化十电控喷油技术,生产企业通过提升生产条件及加强质量控制,特别是有效实现全负荷最大油量限制,可使批量生产的柴油机满足中国第三、四阶段排放标准的要求;为更有效控制批量生产产品的排放和性能使其满足更高的排放标准,需开展15～37 kW小缸径多缸柴油机低排放技术研究和产品研发.【期刊名称】《内燃机工程》【年(卷),期】2017(038)006【总页数】6页(P35-40)【关键词】非道路柴油机;小功率;排放;技术路线【作者】刘胜吉;赵宇超;王建【作者单位】江苏大学汽车与交通工程学院,镇江212013;江苏大学汽车与交通工程学院,镇江212013;江苏大学汽车与交通工程学院,镇江212013【正文语种】中文【中图分类】TK421非道路柴油机广泛应用于工程机械、农林机械、船舶和发电机组等，其排放污染物总量与机动车相当，污染问题越来越受到重视[1]。
中国于2015年10月1日实施非道路柴油机排放第三阶段标准[2]，其中对37 kW以下功率段柴油机的要求与美国环保署(EPA)第四阶段排放法规的限值相当。
从各国家及地区排放法规看，37 kW以下功率段柴油机实施低排放要求受其结构、产量和保有量等因素影响，特别是低排放技术在小功率机型上的应用受限，各国的要求差异较大，但随着时间的推移均不断严格。
中国是一个农业大国，同时是发展中国家，基础建设任务较重，多年来小型非道路柴油机产量和使用量巨大[3]，实施小功率段的非道路柴油机排放控制对保护环境非常重要。
针对中国的排放法规，企业开展了大量的研发工作，已有一些小功率柴油机样机初次试验结果低于排放限值，但通过环保型式核准的机型很少。
非道路柴油机实施国Ⅳ排放的技术路线
非道路柴油机实施国Ⅳ排放的技术路线一、欧洲非道路柴油机排放限值的演变在一些国家和地区，非道路柴油机的排放在发动机对环境排放贡献度中要达到65%左右，因此非道路柴油机的排放一直是内燃机排放控制领域的重点。
2022年起，欧洲非道路用柴油机已开始实施欧ⅢB（中国国Ⅳ）排放法规，其对柴油机提出了更为苛刻的要求。
二、非道路柴油机实现国Ⅳ应具有的基本条件非道路国Ⅳ柴油机应该建立在一台有良好基础的电控国Ⅲ发动机基础上。
且具有如下特征：（1）直列式发动机，采用空-空中冷增压系统。
严格控制进气温度，进气温度每降低1℃，（2）采用铸铁缸盖、水冷、4气门结构，喷油嘴垂直中置。
四气门结构有使发动机功率提高15%左右、降低油耗4%左右的潜力。
（3）机体采用铸铁、水冷、湿式缸套，内置机油冷却器。
（4）采用整体铝活塞/钢顶铝裙组合活塞。
（5）燃油系统采用电控共轨系统/电控单体泵/电控泵喷嘴系统，需3～5次的多次喷射（包括预喷、主喷、后喷）能力和更高的燃油喷射压力，应缩短喷油持续期，使放热接近上止点，喷油规律实现柔和燃烧，降低油耗。
（6）进一步优化进气涡流和燃烧系统，采用直口或略微缩口燃烧室，进气涡流比为0.5～1.5，压缩比为16.5～18.5。
（7）缸内最大爆发压力可达18～22MPa，升功率可达35kW/L。
三、结语要实现国Ⅳ对NOx和PM都较低的限值，目前大致上有两条技术路线：其一是先通过优化燃烧，再使用选择性催化还原来降低NOx排放。
其二是使用EGR使NOx降低，但会导致PM增加，因此加DPF将PM捕捉转化。
考虑到中国国情，燃油品质还有差距，但尿素生产比较普遍，因此我国实施非道路国Ⅳ排放宜首选SCR技术路线。
参考文献[1]谭建伟.非道路用柴油机与车用重型柴油机排放标准相关性研究[J].车辆与动力技术，2022，04.[2]郝勇.重型车用柴油机排放法规及技术路线综述[J].内燃机与动力装置，2022，03.[3]徐阳.面向欧Ⅳ以上法规的柴油机排气后处理技术方案[J].武汉理工大学学报，2022，08.。

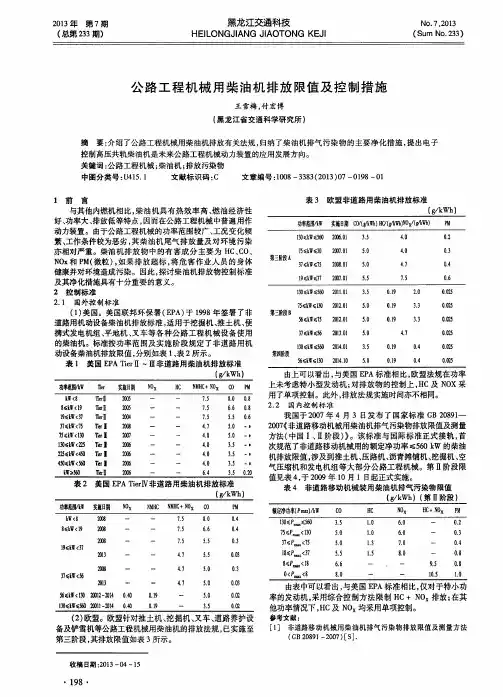

公路工程机械用柴油机排放限值及控制措施
