数据采集系统简介研究意义和应用
一前言1.1 数据采集系统简介数据采集，是指从传感器和其它待测设备等模拟和数字被测单元中自动采集信息的过程。
数据采集系统是结合基于计算机（或微处理器）的测量软硬件产品来实现灵活的、用户自定义的测量系统。
该数据采集系统是一种基于TLC549模数转换芯片和单片机的设备，可以把ADC采集的电压信号转换为数字信号，经过微处理器的简单处理而交予数码管实现电压显示功能，并且通过与PC的连接可以实现计算机更加直观化显示。
1.2 数据采集系统的研究意义和应用在计算机广泛应用的今天，数据采集的在多个领域有着十分重要的应用。
它是计算机与外部物理世界连接的桥梁。
利用串行或红外通信方式，实现对移动数据采集器的应用软件升级，通过制订上位机(PC)与移动数据采集器的通信协议,实现两者之间阻塞式通信交互过程。
在工业、工程、生产车间等部门，尤其是在对信息实时性能要求较高或者恶劣的数据采集环境中更突出其应用的必要性。
例如：在工业生产和科学技术研究的各行业中，常常利用PC或工控机对各种数据进行采集。
这其中有很多地方需要对各种数据进行采集，如液位、温度、压力、频率等。
现在常用的采集方式是通过数据采集板卡，常用的有A/D 卡以及422、485等总线板卡。
卫星数据采集系统是利用航天遥测、遥控、遥监等技术，对航天器远地点进行各种监测，并根据需求进行自动采集，经过卫星传输到数据中心处理后，送给用户使用的应用系统。
1.3 系统的主要研究内容和目的本课题研究内容主要包括：TLC549的工作时序控制，常用的单片机编辑Ｃ语言，VB 串口通信COMM控件、VB画图控件的运用等。
本课题研究目的主要是设计一个把TLC549（ADC）采集的模拟电压转换成八位二进制数字数据，并把该数据传给单片机，在单片机的控制下在实验板的数码管上实时显示电压值并且与计算机上运行的软件示波器连接，实现电压数据的发送和接收功能。
二数据采集系统开发相关技术介绍2.1 TLC549结构及工作原理2.1.1 TLC549的概述TLC549 是以8 位开关电容逐次逼近A/D 转换器为基础而构造的CMOS A/D 转换器。
它们设计成能通过3 态数据输出和模拟输入与微处理器或外围设备串行接口。
TLC549 仅用输入/输出时钟（I/O CLOCK ）和芯片选择（CS ）输入作数据控制。
TLC549 的I/O CLOCK 输入频率最高可达 1.1MHz 。
TLC549 提供了片内系统时钟，它通常工作在4MHz 且不需要外部元件。
片内系统时钟使内部器件的操作独立于串行输入/输出的时序并允许TLC549像许多软件和硬件所要求的那样工作。
I/O CLOCK 和内部系统时钟一起可以实现高速数据传送以及对于TLC549 为每秒40,000 次转换的转换速度。
TLC549的其他特点包括通用控制逻辑，可自动工作或在微处理器控制下工作的片内采样-保持电路，具有差分高阻抗基准电压输入端、易于实现比率转换（ratiometric conversion）的高速转换器，定标（ scaling）以及与逻辑和电源噪声隔离的电路。
整个开关电容逐次逼近转换器电路的设计允许在小于 17μs的时间内以最大总误差为±0.5 最低有效位（LSB）的精度实现转换。
TLC549C 的工作温度范围为 0 ℃至 70 ℃。
2.1.2 TLC549的工作原理TLC548、TLC549均有片内系统时钟,该时钟与I/ O CLOCK是独立工作的,无须特殊的速度或相位匹配。
其工作时序如图2所示。
当CS为高时,数据输出(DATA OUT)端处于高阻状态,此时I/O CLOCK不起作用。
这种CS控制作用允许在同时使用多片TLC548、TLC549时共用I/O CLOCK,以减少多路(片)A/D并用时的I/O控制端口。
一组通常的控制时序为:(1)将CS置低。
内部电路在测得CS下降沿后再等待两个内部时钟上升沿和一个下降沿后,然后确认这一变化,最后自动将前一次转换结果的最高位(D7)位输出到DATA OUT端上。
(2)前四个I/ O CLOCK周期的下降沿依次移出第2、3、4和第5个位(D6、D5、D4、D3),片上采样保持电路在第4个I/O CLOCK下降沿开始采样模拟输入。
(3)接下来的3个I/O CLOCK周期的下降沿将移出第6、7、8(D2、D1、D0)个转换位,(4)最后,片上采样保持电路在第8个I/ OCLOCK周期的下降沿将移出第6、7、8(D2、D1、D0)个转换位。
保持功能将持续4个内部时钟周期,然后开始进行32个内部时钟周期的A/D转换。
第8个I/O CLOCK后,CS必须为高,或I/O CLOCK保持低电平,这种状态需要维持36个内部系统时钟周期以等待保持和转换工作的完成。
如果CS为低时I/ O CLOCK 上出现一个有效干扰脉冲,则微处理器/控制器将与器件的I/ O时序失去同步;若CS为高时出现一次有效低电平,则将使引脚重新初始化,从而脱离原转换过程。
在36个内部系统时钟周期结束之前,实施步骤(1)-(4),可重新启动一次新的A/D转换,与此同时,正在进行的转换终止,此时的输出是前一次的转换结果而不是正在进行的转换结果。
若要在特定的时刻采样模拟信号,应使第8个I/OCLOCK时钟的下降沿与该时刻对应,因为芯片虽在第4个I/ O CLOCK时钟下降沿开始采样,却在第8个I/O CLOCK的下降沿开始保存。
2.2 VB通信控件MSCOMM2.2.1 通讯方式MSComm 控件通过串行端口传输和接收数据，为应用程序提供串行通讯功能。
MSComm 控件在串口编程时非常方便，程序员不必去花时间去了解较为复杂的API函数，而且在VC、VB、Delphi等语言中均可使用。
Microsoft Communications Control（以下简称MSComm）是Microsoft公司提供的简化Windows下串行通信编程的ActiveX控件，它为应用程序提供了通过串行接口收发数据的简便方法。
具体的来说，它提供了两种处理通信问题的方法：一是事件驱动(Event－driven)方法，一是查询法。
MSComm控件两种处理通讯的方式：事件驱动方式和查询方式。
(1) 事件驱动方式事件驱动通讯是处理串行端口交互作用的一种非常有效的方法。
在许多情况下，在事件发生时需要得到通知，例如，在串口接收缓冲区中有字符，或者 Carrier Detect (CD) 或 Request To Send (RTS) 线上一个字符到达或一个变化发生时。
在这些情况下，可以利用 MSComm 控件的 OnComm 事件捕获并处理这些通讯事件。
OnComm 事件还可以检查和处理通讯错误。
所有通讯事件和通讯错误的列表，参阅 CommEvent 属性。
在编程过程中，就可以在OnComm事件处理函数中加入自己的处理代码。
这种方法的优点是程序响应及时，可靠性高。
每个MSComm 控件对应着一个串行端口。
如果应用程序需要访问多个串行端口，必须使用多个 MSComm 控件。
(2) 查询方式查询方式实质上还是事件驱动，但在有些情况下，这种方式显得更为便捷。
在程序的每个关键功能之后，可以通过检查 CommEvent 属性的值来查询事件和错误。
如果应用程序较小，并且是自保持的，这种方法可能是更可取的。
例如，如果写一个简单的电话拨号程序，则没有必要对每接收一个字符都产生事件，因为唯一等待接收的字符是调制解调器的“确定”响应。
2.2.2 MSComm控件的常用属性MSComm控件有很多重要的属性，但首先必须熟悉几个属性:CommPort 设置并返回通讯端口号Settings 以字符串的形式设置并返回波特率、奇偶校验、数据位、停止位PortOpen 设置并返回通讯端口的状态。
也可以打开和关闭端口Input 从接收缓冲区返回和删除字符Output 向传输缓冲区写一个字符三硬件电路及程序的设计３.１硬件电路组成框图3.２ C程序设计思想3.2.1TLC549正常工作控制sbit Clock = P1.2; //时钟口线sbit DataOut = P1.1; //数据输出口线sbit CS = P1.0; //片选口线3.2.1读取AD转换结果CS=1;Clock=0;CS=0;Wait4us;for (i = 0; i < 8; i ++) //输入采样转换时钟{ Clock = 1;Clock = 0;}CS=1;Wait10us; //等待转换结束CS=0;Wait4us;for(i=0;i<=8;i++){ Clock=1;if (DataOut)ConvertValue +=1;ConvertValue <<=1;Clock = 0;}CS = 1;da=ConvertValue;3.2.3串行通信与PC机的数据传输SCON= 0x40; //串口方式1PCON=0; //SMOD=0REN=1; //允许接收TMOD= 0x20; //定时器1定时方式2TH1= 0xe6; //12MHz 1200波特率TL1= 0xe6;TR1= 1; //启动定时器3.3 VB程序设计思想3.3.1 VB窗体界面的设计本程序用一个窗体分别为Form1仿照示波器显示，如下图：四结语本设计基于VB平台的串口通信控件设计实现了单片机和PC的串口通信，通过PC的软件示波器显示数据采集器采集的电压数据。
本程序可以通过对话框对要连接的串口和其参数进行设置。
初步实现了电压数据的硬件显示和软件实时显示。
本设计还存在着很多不足和可改进之处：(1) 需要提高VB语言代码的效率，要力求用最简洁的程序实现多种功能。
(2) 实时性有待提高，本程序在滤波和抗干扰部分没有做进一步处理，显示的电压图线会有毛刺。
谢辞本设计是在庞娇老师的悉心指导和严格要求下完成的。
老师渊博的知识、丰富的经验、踏实认真的工作作风、严谨的治学态度给我留下了深刻的印象。
在我设计的过程中，每当遇到问题时，老师总是认真地讲解，直到我听明白为止，正是有了老师悉心指导，我的设计才能顺利地完成。
在论文即将完成之际，向我的导师老师致以诚挚的谢意和感激之情！谨向所有关心我的老师、同学和朋友表示衷心的感谢！附录（Ⅰ）带串行控制 8 位模数转换器一、概述1.1 一般说明TLC548 和TLC549 是以8 位开关电容逐次逼近A/D 转换器为基础而构造的CMOS A/D 转换器。
它们设计成能通过3 态数据输出和模拟输入与微处理器或外围设备串行接口。
TLC548 和TLC549 仅用输入/输出时钟（I/O CLOCK ）和芯片选择（CS ）输入作数据控制。
TLC548 的最高I/O CLOCK 输入频率为2.048MHz ，而TLC549 的I/O CLOCK 输入频率最高可达 1.1MHz 。
空气压缩机的数据采集系统的研究与开发

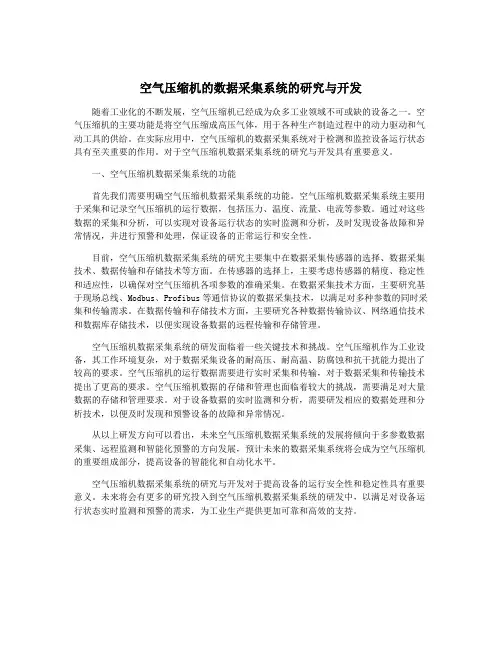

空气压缩机的数据采集系统的研究与开发随着工业化的不断发展，空气压缩机已经成为众多工业领域不可或缺的设备之一。
空气压缩机的主要功能是将空气压缩成高压气体，用于各种生产制造过程中的动力驱动和气动工具的供给。
在实际应用中，空气压缩机的数据采集系统对于检测和监控设备运行状态具有至关重要的作用。
对于空气压缩机数据采集系统的研究与开发具有重要意义。
一、空气压缩机数据采集系统的功能首先我们需要明确空气压缩机数据采集系统的功能。
空气压缩机数据采集系统主要用于采集和记录空气压缩机的运行数据，包括压力、温度、流量、电流等参数。
通过对这些数据的采集和分析，可以实现对设备运行状态的实时监测和分析，及时发现设备故障和异常情况，并进行预警和处理，保证设备的正常运行和安全性。
目前，空气压缩机数据采集系统的研究主要集中在数据采集传感器的选择、数据采集技术、数据传输和存储技术等方面。
在传感器的选择上，主要考虑传感器的精度、稳定性和适应性，以确保对空气压缩机各项参数的准确采集。
在数据采集技术方面，主要研究基于现场总线、Modbus、Profibus等通信协议的数据采集技术，以满足对多种参数的同时采集和传输需求。
在数据传输和存储技术方面，主要研究各种数据传输协议、网络通信技术和数据库存储技术，以便实现设备数据的远程传输和存储管理。
空气压缩机数据采集系统的研发面临着一些关键技术和挑战。
空气压缩机作为工业设备，其工作环境复杂，对于数据采集设备的耐高压、耐高温、防腐蚀和抗干扰能力提出了较高的要求。
空气压缩机的运行数据需要进行实时采集和传输，对于数据采集和传输技术提出了更高的要求。
空气压缩机数据的存储和管理也面临着较大的挑战，需要满足对大量数据的存储和管理要求。
对于设备数据的实时监测和分析，需要研发相应的数据处理和分析技术，以便及时发现和预警设备的故障和异常情况。
从以上研发方向可以看出，未来空气压缩机数据采集系统的发展将倾向于多参数数据采集、远程监测和智能化预警的方向发展，预计未来的数据采集系统将会成为空气压缩机的重要组成部分，提高设备的智能化和自动化水平。
空气压缩机的数据采集系统的研究与开发
空气压缩机的数据采集系统的研究与开发空气压缩机是工业生产中常用的一种设备，它能够将空气压缩成高压气体，广泛应用于各种工业生产和设备操作中。
在现代化工业生产中，对于空气压缩机的运行状态进行实时监测和数据采集具有重要意义。
本文将针对空气压缩机的数据采集系统进行研究与开发，以提高设备的运行效率和安全性。
一、空气压缩机的运行原理及重要性空气压缩机是一种能将空气吸入并排出一定压力的机械设备。
其工作过程主要包括吸入空气、压缩空气、放出高压气体等步骤。
在工业生产中，空气压缩机广泛应用于气动工具、气动输送、空气泵送、工业喷漆、气体增压等多个领域。
其运行状态的稳定性直接影响企业的生产效率和产品质量。
对空气压缩机的运行状态进行实时监测和数据采集是非常重要的。
二、空气压缩机的数据采集系统应具备的功能1.实时监测空气压缩机的工作状态，包括工作压力、温度、振动等参数。
2.对空气压缩机的电气控制系统进行数据采集，监测电机运行参数和电气设备的运行状态。
3.对空气压缩机的润滑系统进行数据采集，监测润滑油的温度、压力和流量。
4.对空气压缩机的冷却系统进行数据采集，监测冷却水的温度、流量和压力。
5.对空气压缩机的运行时效进行实时监测和统计分析，预测设备的故障时间和维护周期。
三、数据采集系统的研究与开发为实现对空气压缩机运行状态的实时监测和数据采集，需要开发一套完善的数据采集系统。
其中包括传感器、数据采集装置、数据存储及管理系统等多个部分。
1.传感器的选择及布置传感器是数据采集系统中最核心的部分，其选择和布置直接影响系统的性能和可靠性。
对于空气压缩机，需要选择可以监测压力、温度、振动、流量等多种参数的传感器，并合理布置在设备的关键部位。
2.数据采集装置的设计与制造数据采集装置是负责对传感器采集的数据进行处理和存储的部分。
其设计需要兼顾高速数据采集、实时数据处理和可靠数据存储等功能。
对于空气压缩机的数据采集系统，可以选择高性能的工业级数据采集卡或PLC作为数据采集装置。
通用多通道数据采集系统的设计与实现的开题报告
通用多通道数据采集系统的设计与实现的开题报告1. 研究背景随着科技的不断进步，各行各业对数据采集的要求越来越高。
在许多领域中，如工业控制、医学和环境监测等，需要采集多个传感器的数据以及其他相关信息。
因此，设计和实现一个多通道数据采集系统是非常必要的。
2. 研究内容本研究旨在设计和实现一种通用的多通道数据采集系统，包括以下主要内容：（1）硬件设计：确定硬件模块的类型和数量，设计电路板的电路图和布板图，选择合适的数字信号处理器和外部存储器等。
（2）软件设计：开发数据采集系统的控制软件，包括实时数据采集、存储、传输和显示。
为了提高效率和可靠性，需要使用高效的数据处理算法和数据压缩技术。
（3）系统集成：将硬件和软件集成为一个完整的系统，调试和测试系统以确保其性能和稳定性。
3. 研究目的和意义该系统可以应用于工业控制、医学和环境监测等领域中的数据采集和处理。
该系统具有以下优点：（1）多通道数据采集：可同时采集多个传感器的数据。
（2）易于扩展和配置：可以根据不同的应用需求，灵活地添加或删除硬件模块。
（3）高效可靠：采用高效的数据处理算法和数据压缩技术，提供高质量的数据采集和处理服务。
（4）简便易用：采用用户友好的界面，方便用户进行操作和管理。
4. 研究方法本研究采用以下方法：（1）文献调研：查阅相关文献，了解多通道数据采集系统的设计和实现方法。
（2）硬件设计：根据需求和文献调研结果，选择合适的硬件模块和组件，设计电路板的电路图和布板图。
（3）软件设计：开发系统的控制软件，包括实时数据采集、存储、传输和显示。
（4）系统集成：将硬件和软件集成为一个完整的系统，进行调试和测试，确保系统的性能和稳定性。
5. 预期成果本研究预期获得以下成果：（1）设计一种通用的多通道数据采集系统，可以采集多个传感器的数据并提供高质量的数据处理服务。
（2）实现数据采集系统的控制软件，包括实时数据采集、存储、传输和显示。
（3）进行系统测试和调试，确保系统的性能和稳定性。
空气压缩机的数据采集系统的研究与开发
空气压缩机的数据采集系统的研究与开发1. 引言1.1 研究背景空气压缩机是工业生产中常见的一种设备，其在许多领域中发挥着至关重要的作用。
随着工业自动化程度的不断提高和数据化需求的增加，对空气压缩机运行状态进行实时监测和数据采集变得愈发重要。
而数据采集系统作为实现这一目标的关键技术之一，在空气压缩机的监测与维护中具有重要意义。
在过去的研究中，空气压缩机的数据采集往往依赖于传统的手动方式或者基于简单传感器的监测系统。
这些方式存在着数据采集不即时、数据准确性有限等问题，难以满足现代工业对数据采集精确度和实时性的要求。
开发一种高效、精准、实时的空气压缩机数据采集系统成为当前领域的研究热点。
本文旨在针对空气压缩机数据采集系统中存在的问题进行深入研究与探讨，设计并开发出一套性能优越的数据采集系统。
通过该系统，可以实现空气压缩机运行状态的全方位监测，为工业生产提供可靠数据支持。
本研究将从系统概述、设计方案、组成部分、采集算法研究等方面展开讨论，旨在为空气压缩机数据采集系统的研究与开发提供有益参考。
1.2 研究目的研究目的是为了深入了解空气压缩机运行过程中的数据变化规律，为压缩机性能优化、故障预测和维护提供科学依据。
通过对数据采集系统的研究与开发，旨在实现对空气压缩机各项参数的实时监测和记录，提高设备运行稳定性和效率。
通过对数据采集系统的设计与优化，还可以提高数据采集的准确性和可靠性，提升数据处理的效率和精度，为未来的空气压缩机研究和应用提供基础支撑。
在现代工业生产中，空气压缩机作为重要设备之一，其性能和稳定性直接影响到整个生产线的运行效率和质量。
本研究的目的是为了通过数据采集系统的研究和开发，进一步提高空气压缩机的运行安全性和效率，推动工业生产的可持续发展。
1.3 研究意义空气压缩机在工业生产中起着至关重要的作用，是许多生产流程的关键设备。
数据采集系统的研究与开发，对于提高空气压缩机的工作效率、保障设备安全运行具有重要意义。
空气压缩机的数据采集系统的研究与开发

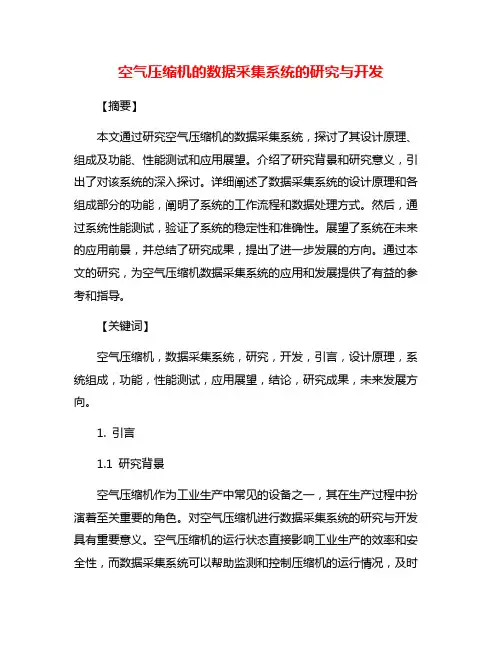

空气压缩机的数据采集系统的研究与开发【摘要】本文通过研究空气压缩机的数据采集系统，探讨了其设计原理、组成及功能、性能测试和应用展望。
