粘钢加固技术

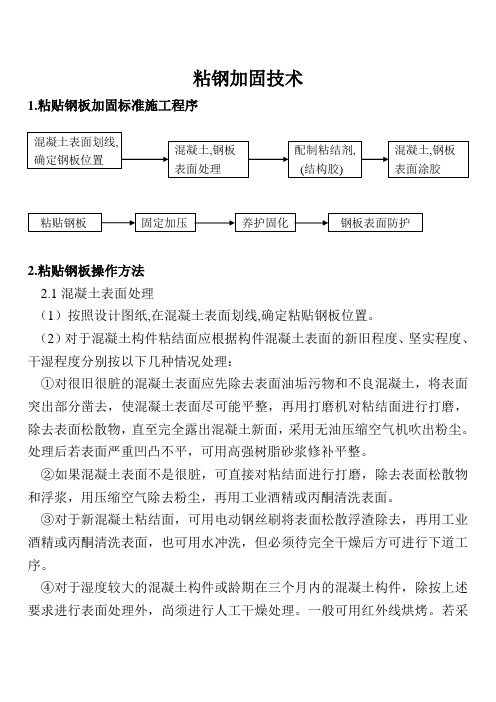

粘钢加固技术1.粘贴钢板加固标准施工程序2.粘贴钢板操作方法2.1混凝土表面处理（1）按照设计图纸,在混凝土表面划线,确定粘贴钢板位置。
（2）对于混凝土构件粘结面应根据构件混凝土表面的新旧程度、坚实程度、干湿程度分别按以下几种情况处理：①对很旧很脏的混凝土表面应先除去表面油垢污物和不良混凝土，将表面突出部分凿去，使混凝土表面尽可能平整，再用打磨机对粘结面进行打磨，除去表面松散物，直至完全露出混凝土新面，采用无油压缩空气机吹出粉尘。
处理后若表面严重凹凸不平，可用高强树脂砂浆修补平整。
②如果混凝土表面不是很脏，可直接对粘结面进行打磨，除去表面松散物和浮浆，用压缩空气除去粉尘，再用工业酒精或丙酮清洗表面。
③对于新混凝土粘结面，可用电动钢丝刷将表面松散浮渣除去，再用工业酒精或丙酮清洗表面，也可用水冲洗，但必须待完全干燥后方可进行下道工序。
④对于湿度较大的混凝土构件或龄期在三个月内的混凝土构件，除按上述要求进行表面处理外，尚须进行人工干燥处理。
一般可用红外线烘烤。
若采用在潮湿状态下也可粘结固化的结构胶时，可不进行人工干燥处理。
2.2钢板表面处理对于钢板粘贴面应根据钢板锈蚀程度按不同方法处理：（1）如钢板未生锈或轻微锈蚀，可用砂轮机对钢板进行打磨，打磨纹路应与钢板受力方向垂直。
要求钢板出现金属光泽，无锈迹，打磨粗糙度越大越好。
打磨后用工业酒精或丙酮清洗钢板表面，要求钢板表面无油污、无灰尘。
（2）如钢板锈蚀严重，须先用适度盐酸浸泡20分钟，使锈层脱落，再用石灰水冲洗，中和酸离子，最后用平砂轮机打磨，打磨要求同上。
2.3配置结构胶粘结剂为膏状结构胶，由甲、乙两组份合成。
将甲、乙两组份按配比混合，用机械充分搅拌均匀，每次搅拌量不宜过多。
搅拌机具及容器不得有油污，应避免任何杂物进入容器。
2.4涂胶与粘接用抹刀将配置好的结构胶同时抹在已清洗过的不平整混凝土表面和钢板粘接面。
为使结构胶能充分浸润、渗透、扩散、粘附于结合面，宜先用少量胶于不平整混凝土表面来回刮抹数遍。
粘钢加固施工工艺流程及施工方法
粘钢加固施工工艺流程及施工方法我跟你说啊，粘钢加固施工这事儿，我一开始也是瞎摸索。
那会儿就觉得，不就是把钢板粘上去加固嘛，能有多难呢？结果一上手，才知道这里面门道可多了。
咱先说这工艺流程哈。
第一步得对要加固的结构表面进行处理，就像是给人整容得先把脸洗干净一样重要。
我开始的时候就没处理好，就随便弄了弄，结果后面粘上的钢板就不牢固。
这一步啊，就得把表面的灰尘、油污啥的都弄干净，还得把那些不平整的地方磨平，就像给墙面找平似的，得做到心里有数。
然后就是钢板的加工呗。
要根据实际需要的尺寸和形状来切割钢板。
我在切割的时候啊，就遇到过尺寸不对的情况。
本以为差一点没关系，结果往结构上一对，根本不行，没办法又重新切割。
所以这个尺寸啊，一定得量准，千万别有侥幸心理。
再往下呢，就是配胶了。
胶水就像饭菜里的调料，得按照比例来，少一点或者多一点可能都不行。
我试过按照感觉大概配一下，结果粘的效果那是相当差。
调好的胶啊，就像咱们抹面霜一样，要均匀地涂抹在钢板和结构表面。
我开始时涂得这儿厚那儿薄的，就像摊不均匀的煎饼一样，这也是不行的。
粘的时候呢，就小心地把钢板往结构上贴，贴上去之后还要加压固定。
我一开始还不知道为啥要加压，后来明白了，这就像咱们给伤口贴创可贴，得按一按才能粘得紧。
而且这个压力得合适，太轻了粘不牢，太重了可能会把胶水挤出来或者让结构受损。
还有啊，在整个过程中，环境温度和湿度也很重要，就像咱们人在不同的天气里感觉不一样。
我没太注意这个，有时候在湿度大的天气施工，胶水就干得特别慢，还特别容易出问题。
反正啊，粘钢加固施工这活儿，得仔细又仔细，每个步骤都有它的讲究。
我也是跌跌撞撞试了好多回才慢慢地掌握了一些窍门。
你们要是做这个呀，可一定得把这些细节都弄清楚，别像我刚开始的时候，稀里糊涂的。
最后啊，后期的养护也不能马虎，它就像咱们种一棵树，种好了还得好好浇水护理一样。
得在合适的时候检查，看看粘得是否牢固，有没有松动啥的。
单层钢板粘钢加固方法
单层钢板粘钢加固方法我折腾了好久单层钢板粘钢加固方法，总算找到点门道。
我一开始真是瞎摸索啊。
我最开始的时候就想当然地觉得，把钢板往要加固的地方一粘不就得了嘛。
我就直接拿胶水往上涂，然后把钢板按上去。
结果呢，没过多久就发现不行。
那钢板粘得一点都不牢，都开始松动了。
这才知道没那么简单。
后来我就去查资料，查来查去才有点明白，首先得把要粘贴钢板的那个表面处理好。
就好像我们要往墙上贴海报，墙面凹凸不平、脏脏的肯定不行，得把表面的灰尘、油污、松散的东西都清理掉。
这过程可不容易，得特别细致，我一开始就清理得不太干净，就像给以后的失败埋下了伏笔。
还有那个胶水，不是随便的胶水就能用的。
我试过一种看起来黏糊糊好像还不错的胶水，可事实证明不行。
得用专门的结构胶才行。
这结构胶就像能把两个紧紧相连的手拉在一起的力量。
再就是粘贴的时候，要保证钢板和粘贴面充分接触。
不能有气泡在里面啊。
我之前就有一次不小心弄出了好多小气泡，结果粘的效果就大打折扣，这就好比给它们之间塞了好多小捣乱分子。
而且粘贴的时候还得一点一点来，不能急，要把胶水涂得均匀，我就老涂不均匀，不是这块厚那块薄就是中间厚两边薄的。
贴好钢板之后也不是就啥事没有了，还得固定。
我最开始觉得固定个啥呀，它自己不就能粘住嘛。
可事实是如果不固定的话，在胶水没干透之前钢板很容易移位。
就像刚搭好的积木，如果不保护好就被碰倒了一样。
固定也有讲究，可以用支撑或者夹具之类的东西撑住钢板，等胶水彻底干了，这加固才算是有点样儿了。
不过这里面还有好多细节我可能还没完全搞清楚呢，就是把自己摸索的这些先说出来和大家分享一下。
如果谁有更好的办法或者建议也欢迎告诉我呀。
粘钢加固施工工艺详解
粘钢加固施工工艺详解1. 什么是粘钢加固？粘钢加固，顾名思义，就是通过粘贴钢板来增强结构的承载能力。
听起来有点高大上，其实这技术就在我们身边，常用于各种建筑，特别是老旧房子的改造中。
想象一下，一栋年头久远的房子，虽然外表老旧，但我们却能通过这种方法，让它焕发新生，就像给它穿上了坚固的“铠甲”。
1.1 粘钢加固的原理这个工艺的原理其实不复杂。
通过将钢板与混凝土结构粘合在一起，来提升整体的强度和稳定性。
这样一来，房子的“体力”就增强了，能够抵抗更多的压力。
就像我们去健身，增肌是为了更强壮，房子也需要这种“锻炼”呀！1.2 应用场景那么，粘钢加固到底在哪些地方会用到呢？比如说，老旧的住宅、桥梁、厂房，甚至是一些公共建筑。
在面对地震、风暴等自然灾害时，粘钢加固就像是给建筑装上了“安全带”，让它们更加稳妥。
尤其在我们这个多地震的地方，这可真是重要得很。
2. 粘钢加固的施工工艺说到施工工艺，那可得好好聊聊。
整个过程就像做菜，需要准备材料、制定计划、精细操作，最后才能做出美味的“建筑大餐”。
2.1 材料准备首先，我们得准备好粘钢所需的材料。
钢板是必不可少的，还有粘合剂、清洁工具等。
选用的钢板厚度和材料类型会根据具体情况来决定，像买衣服一样，得量体裁衣。
别忘了，还得确保这些材料的质量，万一出问题可就糟了。
2.2 施工步骤接下来，就是施工的环节。
首先要把需要加固的地方清理干净，确保没有灰尘、油污，就像做饭前先把菜洗干净一样。
然后把钢板按要求裁剪，接着将粘合剂均匀涂抹在钢板背面，最后轻轻贴上去，像给建筑涂抹一层护肤霜。
此时，得小心翼翼，确保位置准确，之后静待其干，等待钢板和混凝土紧密结合。
3. 注意事项在施工过程中，虽然工艺不复杂，但也有些细节不能忽视。
比如说，温度、湿度的影响，过高或过低都会影响粘合效果。
此外，施工人员的安全也要重视，毕竟高空作业可不是开玩笑的。
还要注意的是，施工完成后，得定期检查，确保加固效果持续良好。
仅梁底粘钢加固平法
仅梁底粘钢加固平法
仅梁底粘钢加固平法指的是在建筑结构的梁底部采用粘钢加固的方法。
这种加固方法是一种针对梁结构的局部加固措施，主要用于增强梁的承载能力和改善梁的受力状况。
在平法中，梁底粘钢加固的具体操作是将钢板粘贴在梁的底部，通过粘合剂将钢板与梁底混凝土紧密结合在一起。
这种加固方法利用钢板的高强度和抗拉性能，提高梁的承载力和抗弯能力，从而增强整个结构的稳定性。
以下是仅梁底粘钢加固平法具体操作流程：
1.准备阶段：清理梁底混凝土表面，确保无油污、浮浆等杂质，并保持干燥。
2.钢板处理：对钢板进行除锈、打磨等处理，以提高粘合剂的粘结力。
3.粘贴钢板：将钢板粘贴在梁底混凝土上，确保钢板与混凝土紧密结合。
4.加固处理：根据设计要求，对钢板进行焊接或螺栓连接等加固措施。
5.质量检测：对加固后的梁进行质量检测，确保满足设计要求。
仅梁底粘钢加固平法具有施工简便、快速、对结构影响小等优点，因此在建筑加固工程中得到广泛应用。
需要注意的是，这种加固方法适用于梁承载力不足或梁底存在严重裂缝的情况，且需要在专业人员的指导下进行施工。
钢筋砼梁粘钢结构加固施工工法
钢筋砼梁粘钢结构加固施工工法钢筋砼结构是一种常用的建筑结构，其具有承载力好、刚度大、耐久性高的特点。
但在长期使用过程中，由于自然环境、施工质量、荷载变化等原因，钢筋砼结构可能会出现受力不均、裂缝、腐蚀等问题，这些问题进一步影响结构的承载能力和安全性。
因此，对于存在问题的钢筋砼结构进行加固显得尤为重要。
钢筋砼梁粘钢结构加固施工工法是一种行之有效的加固方法，其通过在原有钢筋砼结构中添加粘钢板以增强结构的承载能力。
具体工艺流程如下：1.筹备工作在施工前，需要进行准备工作，包括研究加固方案、制定施工方案、准备相关材料设备等。
施工过程中需要使用的材料有粘钢板、钢筋C类、喷涂覆盖层等。
在材料准备工作中，要确保所选材料品质优良、规格标准，并严格按照设计方案的要求进行调配和使用。
2.拼板粘钢板是钢筋砼梁粘钢结构加固的重要材料，由于其具有较高的强度和刚度，使其能够有效地增强原结构的抗震能力和承载能力。
粘钢板可以根据设计图纸的要求进行裁切和拼接。
在此过程中，要注意粘钢板的尺寸和几何形状，并确保板材切割平整、精度高、连接紧密，保证拼板后合理可靠。
3.表面处理在进行粘钢加固前，钢筋砼结构表面需要进行处理。
处理的方式一般采用预处理剂和钢丝刷。
将预处理剂均匀地涂布在原有结构表面，通过钢丝刷进行细致刷洗。
此过程目的是去除表面的污物、泥土、油漆等问题，同时保证结构表面光洁度和粘接效果。
4.施工粘接将拼好的粘钢板放置于钢筋砼结构上，并进行粘接。
粘接时要严格按照设计要求采用环氧树脂粘合剂进行粘接。
粘接时要控制树脂的质量和比例，并确保将树脂均匀地涂敷在粘钢板和钢筋砼结构表面上。
完成粘钢板和原有结构的粘接后，通过约束和配合钢筋连接两者，保证两部分的共同工作。
5.撞击试验为保证加固后的结构的可靠性和安全性，需要进行撞击试验。
撞击试验是通过模拟地震等外部荷载的作用，测试钢筋砼梁粘钢结构的抗震性。
此过程需要通过计算分析和数值模拟为基础，对撞击区域的变形程度、撞击位移、应力分布等进行测量和记录。
梁粘钢板加固施工工法
梁粘钢板加固施工工法2016-10-19梁粘钢板加固，首先在需加固的梁粘钢部位弹出粘钢加固位置线，比原设计的粘钢尺寸要宽出20mm。
然后进行打磨处理，将原混凝土结构表面装修面层及楼面作法铲除，露出混凝土楼板结构面，用合金片或钢丝刷磨去混凝土表面浮浆层，用毛刷蘸丙酮刷拭表面，保持干净。
按图纸要求的钢板规格和尺寸，结合现场实际情况，在场外采用等离子切割机准确下料，尺寸偏差在3mm 以内；钢板按照设计图纸钻M10或M8胀栓安装孔洞对于钢板粘贴面有轻微锈迹，需用角磨机打磨，露出金属光泽，钢板面应打磨的越粗糙越好，打磨方向与受力方向垂直，而后用刷拭干净钢材表面。
将配制好的进口爱牢达结构胶用抹刀涂抹在处理后钢材表面，厚度在3mm左右，涂抹应中间厚边缘薄，涂抹均匀，不应有漏涂的地方。
按设计要求的位置粘贴，钢板粘贴好以后应立即拧紧固定所用的M8粘栓，使胶液刚从钢板边缘挤出为宜。
常温养护2~5天可受力使用。
温度较低时固化时间应相应延长, 在养护期间派专人看护。
根据施工规范和设计规范的要求，锚固区粘结面积不小于90%，非锚固区粘结面积不小于70%。
验收合格后，对其面层防锈理，然后进行抹灰防护处理。
粘贴封闭钢板箍做法由于封闭钢板箍宽仅100mm，无法采用上下缝封闭后注胶方式粘钢，钢板箍对焊成封闭箍后，采用人工填塞结构胶粘钢，填塞密实度靠敲击空鼓率判断，锚固区粘结面积不小于90%。
1、钢材：混凝土结构加固所用的型钢、钢板、扁钢和钢管宜选用3号钢、16锰钢。
型钢、钢板等材料质量应分别符合现行国家标准《普通碳素结构钢技术条件》和《低合金结构钢技术条件》的规定。
2、结构胶：加固所有粘结剂，必须是粘结强度高、耐久性好、具有一定弹性。
其本次采用结构胶性能强度指标以下表2.2.1采用。
表2.2.1 JGN结构胶的粘结强度被粘基层材料种类破坏特征抗剪强度（Mpa）轴心抗拉强度（Mpa）试验值（f0v）标准植（fvk）设计值（fv）试验值（f0t）标准植（ftk）设计值（ft）钢-钢胶层破坏≥18 9 3.6 ≥33 16.5 6.6钢—砼砼破坏≥f0v fcvk fcv ≥f0ct fctk fct砼—砼砼破坏≥f0v fcvk fcv ≥f0ct fctk fct3、构造要求：粘钢加固基层的混凝土强度等级不应低于C15。
屋面梁粘钢法加固方案
屋面梁粘钢法加固方案
在建筑结构加固工程中，屋面梁粘钢法是一种常见的加固方案。
该方案通过在梁体表面粘贴钢板或钢筋的方式，提高梁体的抗弯强度和承载能力，从而达到加固效果。
屋面梁粘钢法的加固方案主要分为以下几个步骤：
1.清理和处理梁体表面：清除梁体表面的油污、灰尘、附着物等杂物，用砂纸或喷砂机进行表面处理，使其表面粗糙，增加粘结面积。
2.粘结剂涂刷：在梁体表面涂刷一层粘结剂，粘结剂应选用高性能的环氧树脂胶水或聚氨酯胶水等。
3.钢板或钢筋粘贴：在梁体表面涂刷好粘结剂后，将预先加工好的钢板或钢筋按照设计要求粘贴在梁体表面上。
钢板或钢筋的数量和尺寸应根据梁体的承载能力和加固要求而定。
4.固化和检测：按照粘结剂的要求进行固化，通常需要进行一定时间的养护。
在固化完成后，还需要进行强度和质量的检测，以确保加固效果符合设计要求。
屋面梁粘钢法加固方案具有施工方便、加固效果显著、成本低廉等优点，可广泛应用于建筑结构的加固与改造中。
- 1 -。
粘钢加固法
粘钢加固法
粘钢加固法是一种建筑构件加固技术，其主要为钢构件提供额外的粘结力，以改善性能。
该技术的使用源于1960年之前的发明，此
前仅用于具体结构中的钢构件加固，只到最近，它才逐渐应用于框架结构中。
粘钢加固法能有效地提高构件的抗弯、抗剪、耐疲劳和耐冲击能力，从而改善结构性能。
此外，它还可以提高结构的剪力和保护构件免受潮湿和腐蚀的影响。
粘钢加固法是把钢构件穿过钢筋，用搅拌机或喷淋器把封闭胶层涂在外表面，并使其与基体完全粘附到一起。
一般来说，在使用粘钢加固法之前，应当先进行钢构件的表面处理，以除去表面污垢和油污，以保证钢构件的耐久性和涂层的质量。
粘钢加固法的施工重点在于夹具的设置和涂层的施工。
一般而言，夹具的设置要求坚固、紧凑，使封闭胶和钢构件之间的连接能够坚固牢靠；涂层施工要求均匀、细密，使封闭胶均匀覆盖在钢构件表面，以保证所施加力量的有效传递。
粘钢加固法有三个主要优点：首先，它可以在建筑维修期间快速、简便地完成。
其次，它可以提高构件的地震性能；第三，它的成本相对较低，可以有效降低施工成本。
不幸的是，粘钢加固法也有一些缺点。
其中，最明显的是对钢构件表面处理和涂层施工工艺要求较高，这可能导致施工质量不足。
此外，施工中需要使用夹具，这会增加施工成本。
粘钢加固法在建筑行业中有着重要作用，它可以提高建筑结构的抗震性能，提高构件的耐久性，从而保护结构免受振动和强度影响。
因此，施工中必须严格按照规定的工艺标准施工，以确保钢构件的材料和施工质量，为结构提供高强度和高安全性。
粘贴钢板与外粘型钢加固法 粘贴钢板加固法 教学PPT课件
5 粘贴钢板加固法/
5.4 粘贴钢板用于梁（板）正截面加固 5.4.4 正截面承载力加固时的有关规定及构造 （6）负弯矩加固构造方式
5 粘贴钢板加固法/
5.5 粘贴钢板用于梁的斜截面加固 5.5.1 加固方式
采用粘贴钢板方法对受弯构件斜截面加固时，是以 一种类似于箍筋的方式进行加固的，即沿垂直于构件 轴线方向粘贴具有锚固措施的U形钢板箍：
5 粘贴钢板加固法/
•
5 粘贴钢板加固法/
5.4 粘贴钢板用于梁（板）正截面加固 5.4.3 正截面承载力加固时钢板延伸长度确定
5 粘贴钢板加固法/
•
5 粘贴钢板加固法/
•
混凝土强度等级 C15 C20 C25 C30 C35 C40 C45 C50 ≥C60 0.61 0.80 0.94 1.05 1.14 1.21 1.26 1.31 1.36
5.4 粘贴钢板用于梁（板）正截面加固 5.4.1 基本规定 （1）在达到受弯承载力极限状态前，外贴钢板与混 凝土之间协同工作，不出现剥离破坏； （2）加固前正截面应变分布符合平截面分布规律； （3）加固后应变增量符合平截面分布规律； （4）应考虑外贴钢板应变滞后现象； （5）承载能力极限状态下，钢板应优先考虑能达到 屈服；如不能屈服，应取为真实应变与钢板弹性模量 的乘积。
钢板在端部与基层混 凝土之间发生剥离破 坏现象
5 粘贴钢板加固法/
5.3 外置钢板与混凝土之间的粘结性能 5.3.2 梁正截面加固时钢板与混凝土界面应力特征 （1）钢板端部
钢板端部界面存在较高的界面剪应力峰值，也伴随 着较高的正拉应力，易于造成钢板与混凝土之间的剥 离破坏，也可能造成钢板端部混凝土保护层拉脱破坏。 （2）裂缝两侧
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粘钢加固平法
一、引言
粘钢加固平法是一种常用的结构加固方法，通过在混凝土结构表面粘贴钢板，提高结构的承载能力和抗震性能。
本文将介绍粘钢加固平法的原理、施工步骤以及应注意的事项。
二、原理
粘钢加固平法的原理是利用钢材的高强度和刚性，使其成为混凝土结构的外部加固层，共同承担结构荷载。
钢材的粘结性能能够有效地提高结构的抗剪和抗弯承载能力，增强结构的整体刚度和稳定性。
三、施工步骤
1. 表面处理：首先，需要对混凝土结构的表面进行清理和修复，确保表面平整光滑。
对于存在裂缝或破损的地方，应先进行修复处理。
2. 钢板制备：根据结构的需要，选择合适尺寸和厚度的钢板，并进行加工和预处理，如除锈和防腐处理。
3. 粘结材料的选择：选择适当的粘结材料，常用的有环氧树脂胶粘剂、聚合物胶粘剂等。
根据实际情况选择合适的粘结材料，确保粘接强度和耐久性。
4. 粘接施工：将粘结材料均匀涂布在混凝土结构表面，然后将钢板粘贴在粘结材料上。
根据钢板的尺寸和结构的需要，确定粘接的位置和数量，并采取适当的固定措施，如使用螺栓或焊接。
5. 后续处理：粘接完成后，需要进行压实和固化处理。
根据粘结材料的要求，进行适当的固化时间和温度控制，确保粘结层的强度和稳定性。
6. 检测和验收：在施工完成后，需要进行质量检测和验收。
常见的检测方法有剪切试验、抗弯试验和冲击试验等，通过这些试验评估加固效果和粘结层的性能。
四、注意事项
1. 选择合适的粘结材料和钢板，确保其质量和性能符合设计要求。
2. 施工时应保证混凝土表面的清洁和干燥，避免杂质和水分对粘结效果的影响。
3. 粘接施工应按照施工工艺和要求进行，确保粘结层的均匀和牢固。
4. 施工过程中应注意安全，采取必要的防护措施，避免人员和设备的意外伤害。
5. 加固后的结构应定期检测和维护，及时发现并处理可能存在的问题，确保加固效果的长久稳定。
五、应用范围
粘钢加固平法适用于各种混凝土结构的加固，如梁、柱、墙等。
在工业厂房、桥梁、地下结构等领域有广泛的应用，能够有效提高结构的抗震性能和承载能力。
六、结论
粘钢加固平法是一种可靠有效的结构加固方法，通过粘贴钢板在混凝土结构表面，能够提高结构的承载能力和抗震性能。
在实际工程中，应根据具体情况选择合适的材料和施工工艺，确保加固效果的稳定和可靠。
加固后的结构应定期检测和维护，保持其良好的使用状态。
