低温储罐详解
LNG低温储罐结构图及其减压增压原理图

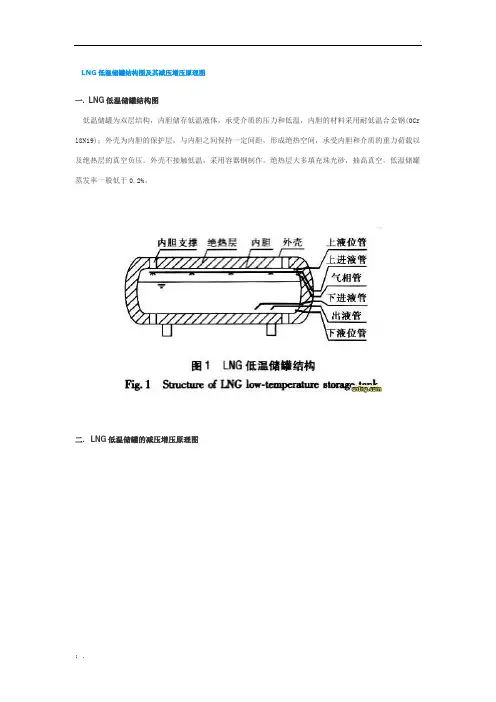

LNG低温储罐结构图及其减压增压原理图一. LNG低温储罐结构图低温储罐为双层结构，内胆储存低温液体，承受介质的压力和低温，内胆的材料采用耐低温合金钢(0Cr l8Ni9)；外壳为内胆的保护层，与内胆之间保持一定间距，形成绝热空间，承受内胆和介质的重力荷载以及绝热层的真空负压。
外壳不接触低温，采用容器钢制作。
绝热层大多填充珠光砂，抽高真空。
低温储罐蒸发率一般低于0.2%。
二. LNG低温储罐的减压增压原理图低温储罐的出液以储罐的自压为动力。
液体送出后，液位下降，气相空间增大，导致罐内压力下降。
因此，必须不断向罐内补充气体，维持罐内压力不变，才能满足工艺要求。
如图2所示，在储罐的下面设有一个增压气化器和一个增压阀。
增压气化器是空温式气化器，它的安装高度要低于储罐的最低液位。
增压阀与减压阀的动作相反，当阀的出口压力低于设定值时打开，而压力回升到设定值以上时关闭。
增压过程如下：当罐内压力低于增压阀的设定值时，增压阀打开，罐内液体靠液位差缓流入增压气化器，液体气化产生的气体流经增压阀和气相管补充到储罐内。
气体的不断补充使得罐内压力回升，当压力回升到增压阀设定值以上时，增压阀关闭。
这时，增压气化器内的压力会阻止液体继续流入，增压过程结束三、立式双圆筒LNG低温储罐简介LNG低温储罐为立式双圆筒真空粉末绝热的低温液体容器，内容器用奥氏体不锈钢板材(0Cr18Ni9)制成，封头选用标准椭圆封头，外容器用优质碳素钢板制成。
夹层内充填珠光砂并抽真空，同时设置有可延长真空寿命的吸附剂（室）。
内罐和外罐间的支承结构采用“吊带+玻璃钢支承” 方式。
内外罐的支承采用底部吊带+径向支撑方案，其技术特点是既能保证设备支承强度，又能保证内罐具有低温下温差伸缩自由度，避免由于温差应力造成设备损坏的隐患，同比其它支撑方式还具有更好的绝热性能,日蒸发率指标至少可降低15%。
抽真空过滤装置采用了具有最大扩散面的×形骨架结构，从而保证抽真空时夹层内的气体分子高效率地扩散到抽空管道内被抽出；另外，在夹层绝热体（珠光砂）内埋设了尽量长的抽真空过滤管道，保证在夹层绝热体每个周向截面上都有两道过滤管道存在。
一文详解LNG常压低温储罐
一文详解LNG常压低温储罐天然气是公认的洁净、环保、安全的优质能源。
经液化后的天然气，体积约缩小600倍，这给贮存带来了极大的益处。
贮存液化天然气（LNG）是用常压LNG低温储罐有哪些特殊要求？1耐低温常压下液化天然气的沸点为-160℃。
LNG选择低温常压储存方式，将天然气的温度降到沸点以下，使储液罐的操作压力稍高于常压，与高压常温储存方式相比，可以大大降低罐壁厚度，提高安全性能。
因此，LNG要求储液罐体具有良好的耐低温性能和优异的保冷性能。
2安全要求高由于罐内储存的是低温液体，储罐一旦出现意外，冷藏的液体会大量挥发，气化量大约是原来冷藏状态下的300倍，在大气中形成会自动引爆的气团。
因此，API、BS等规范都要求储罐采用双层壁结构，运用封拦理念，在第一层罐体泄漏时，第二层罐体可对泄漏液体与蒸发气实现完全封拦，确保储存安全。
3材料特殊内罐壁要求耐低温，一般选用9Ni钢或铝合金等材料，外罐壁为预应力钢筋混凝土。
4保温措施严格由于罐内外温差最高可达200℃，要使罐内温度保持在-160℃，罐体就要具有良好的保冷性能，在内罐和外罐之间填充高性能的保冷材料。
罐底保冷材料还要有足够的承压性能。
5抗震性能好一般建筑物的抗震要求是在规定地震荷载下裂而不倒。
为确保储罐在意外荷载作用下的安全，储罐必须具有良好的抗震性能。
对LNG 储罐则要求在规定地震荷载下不倒也不裂。
因次，选择的建造场地一般要避开地震断裂带，在施工前要对储罐做抗震试验，分析动态条件下储罐的结构性能，确保在给定地震烈度下罐体不损坏。
6施工要求严格储罐焊缝必须进行100%磁粉检测(MT)及100%真空气密检测(VBT)。
要严格选择保冷材料，施工中应遵循规定的程序。
为防止混凝土出现裂纹，均采用后张拉预应力施工，对罐壁垂直度控制十分严格。
混凝土外罐顶应具备较高的抗压、抗拉能力，能抵御一般坠落物的击打。
由于罐底混凝土较厚，浇注时要控制水化温度，防止因温度应力产生的开裂。
低温液体储罐操作规程
低温液体储罐操作规程
一、定义
1、低温液体储罐：是一种用于储存低温液体的特殊设备，它的温度可低至－20℃，以保持其储存的液体温度。
2、调节器：调节器是控制低温液体储罐温度的重要设备，它可以调整储罐内温度到适宜的温度，以便进行储存和使用。
二、操作规程
1、使用前要先检查低温液体储罐，确保没有渗漏、破裂、折断等现象，以确保安全。
2、打开工作开关，打开低温液体储罐上方的调节器，根据需要调节储罐温度，一般调成－20℃。
3、在储罐内灌入液体，完善所需的操作程序，确保储罐内的液体流通自如，以免发生泡沫或淤渣，以免给液体造成污染或变质。
4、关闭阀门并确保储罐内液体不会渗漏，完成储罐使用前的操作。
5、待储罐内液体温度调节到要求温度后，可以正常使用，使用过程中要经常进行温度检查，以保证储罐内液体的质量。
6、使用完毕后要及时清洗低温液体储罐内的液体，清洗剂可参考液体使用说明书进行使用，确保液体清洁。
7、待液体清洗完毕后，擦拭储罐内表面，并用湿布擦拭表面，以防止液体腐蚀储罐表面。
8、使用完毕后，要将工作开关关闭，拆下调节器，并将其复位。
低温储油罐是什么

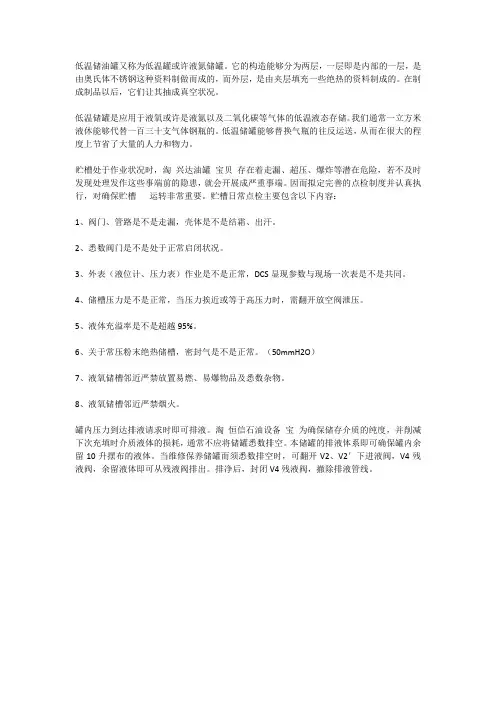

低温储油罐又称为低温罐或许液氮储罐。
它的构造能够分为两层，一层即是内部的一层，是由奥氏体不锈钢这种资料制做而成的，而外层，是由夹层填充一些绝热的资料制成的。
在制成制品以后，它们让其抽成真空状况。
低温储罐是应用于液氧或许是液氮以及二氧化碳等气体的低温液态存储。
我们通常一立方米液休能够代替一百三十支气体钢瓶的。
低温储罐能够替换气瓶的往反运送，从而在很大的程度上节省了大量的人力和物力。
贮槽处于作业状况时，淘兴达油罐宝贝存在着走漏、超压、爆炸等潜在危险，若不及时发现处理发作这些事端前的隐患，就会开展成严重事端。
因而拟定完善的点检制度并认真执行，对确保贮槽运转非常重要。
贮槽日常点检主要包含以下内容：
1、阀门、管路是不是走漏，壳体是不是结霜、出汗。
2、悉数阀门是不是处于正常启闭状况。
3、外表（液位计、压力表）作业是不是正常，DCS显现参数与现场一次表是不是共同。
4、储槽压力是不是正常，当压力挨近或等于高压力时，需翻开放空阀泄压。
5、液体充溢率是不是超越95%。
6、关于常压粉末绝热储槽，密封气是不是正常。
（50mmH2O）
7、液氧储槽邻近严禁放置易燃、易爆物品及悉数杂物。
8、液氧储槽邻近严禁烟火。
罐内压力到达排液请求时即可排液。
淘恒信石油设备宝为确保储存介质的纯度，并削减下次充填时介质液体的损耗，通常不应将储罐悉数排空。
本储罐的排液体系即可确保罐内余留10升摆布的液体。
当维修保养储罐而须悉数排空时，可翻开V2、V2＇下进液阀，V4残液阀，余留液体即可从残液阀排出。
排净后，封闭V4残液阀，撤除排液管线。
低温储罐的工作原理
低温储罐的工作原理嗨，亲爱的朋友！今天咱们来唠唠低温储罐这个超有趣的东西。
你可别小看它，它就像一个超级冷藏箱，但又比普通冷藏箱厉害好多好多倍呢！咱先说说这个储罐的结构吧。
它就像一个精心打造的小城堡，外壳那可是相当坚固的。
这个外壳就像是低温储罐的铠甲，保护着里面的低温世界。
一般来说，它的外壳有好几层呢。
最外面那层是要抵御外界的各种干扰，像风吹日晒、温度变化之类的。
这就好比我们人穿衣服，最外面的衣服要能挡住风雨，低温储罐的外壳也是这个道理。
再往里面看，中间有隔热层。
这隔热层可太重要啦，就像是给储罐穿上了厚厚的羽绒服。
它能阻止热量传进去，让里面的低温环境不被外界的热量破坏。
你想啊，如果没有这隔热层，外界的热量就会像调皮的小怪兽一样，一下子就冲进储罐里，那里面低温保存的东西可就惨咯。
隔热层的材料也是很有讲究的，都是那些导热性特别差的材料，就像那些超级能隔热的小卫士，坚定地守护着低温环境。
然后就是储罐的内胆啦。
内胆就是真正存放低温物质的地方。
这个内胆啊，它得能承受低温带来的各种影响。
比如说，低温可能会让材料变脆，但是内胆的材料是经过精心挑选的，不会轻易被低温打败。
而且内胆的密封性要超级好，就像一个紧闭的小盒子，一点都不让里面的低温物质泄漏出来，也不让外界的空气偷偷溜进去。
那低温储罐是怎么保持低温的呢？这就涉及到一些物理知识啦。
当我们把低温物质放进储罐的时候，比如说液化天然气，它本身就已经是低温状态了。
储罐的隔热层就开始发挥作用，尽量减少热量的传入。
同时呢，储罐里面也不是完全静止的哦。
它可能会有一些特殊的装置，来调节内部的压力。
因为压力和温度也是有关系的呢。
如果压力合适的话，就能更好地维持低温状态。
就像我们给一个小空间营造一个合适的氛围，让里面的东西能舒舒服服地待在低温环境里。
再说说这个低温储罐的安全问题吧。
毕竟它里面存着低温物质呢，要是出点啥问题可不得了。
它有各种监测装置，就像小眼睛一样，时刻盯着储罐的状态。
低温储罐基础知识
低温储罐的材料从普通碳钢发展到高强度不锈钢，再到先进的合金材料，不断提高储罐的承载能力和耐腐蚀性能。
自动化控制系统
现代化的低温储罐配备智能化的控制系统，通过自动化传感器和控制系统，实现对储罐内部的温度、压力、液位等参数的 精准控制和监测。
低温储罐的产业现状
储罐规模与数量
全球低温储罐的规模和数量持续增长，主要集中在中国、美 国、欧洲等国家和地区，其中中国低温储罐市场占比较大。
性。
安全设施
储罐上还配有安全设施，如紧 急排放口、冷却水喷淋装置等 ，以应对可能发生的意外情况
。
低温储罐的材料选择
01
02
03
低温材料
储罐罐体和内部结构通常 采用不锈钢、铝合金、低 碳钢等低温材料制成，以 适应低温环境。
保温材料
保温层通常采用泡沫玻璃 、珍珠岩等保温材料，以 减少外部热量侵入。
其他材料
焊接操作
按照焊接工艺要求进行焊接，确保 焊接质量和安全。
焊后热处理
对焊接部位进行热处理，以消除焊 接残余应力，提高储罐的强度和稳 定性。
低温储罐的检验标准
外观质量
尺寸检验
检查储罐的外观质量，包括焊缝外观、表面 质量等，确保符合设计要求。
对储罐的尺寸进行测量，包括直径、长度、 封头与筒体的连接尺寸等，确保符合设计要 求。
密封性能检测
压力试验
对储罐的密封性能进行检测，包括人孔、液 位计、温度计等部位的密封性能检测。
对储罐进行压力试验，以检测储罐的强度和 稳定性，确保符合设计要求。
04
低温储罐的安全与使用
低温储罐的安全措施
防爆措施
储罐应设置防爆口，并配备防 爆装置，以防止由于罐内气体 压力过高或温度过高导致罐内
6低温贮罐安全操作规程
6低温贮罐安全操作规程
一、定义
低温贮罐是指在低温条件下，由内联或外电源提供加热能或制冷能，用来存储特殊材料或危险品的封闭容器。
低温贮罐的作用是在低温条件下保持物料的质量不受影响，防止物料变质或污染。
1.开启低温贮罐仓库前，应当检查贮罐内外各元件是否完好，贮罐温度是否符合要求，低温系统的气体、蒸汽压力、温度等参数是否正常。
2.在进行低温贮罐操作时，应当梳理好安全和操作程序，确保操作流程的安全性。
3.进出低温贮罐时，应当检查双手是否清洁，携带物品的型号和品牌是否相符，戴上防护手套，检查衣物上有无液体滴落。
4.低温贮罐中的温度、压力等参数，应当定期检查，检查结果不符合要求时，应当及时处理，以免发生危险事故。
5.低温贮罐操作时，应当正确使用各种安全器具，确保操作人员的安全。
6.操作完毕后，应当正确使用各种电子设备，确保贮罐内外温度保持在指定范围。
7.在进行低温贮罐操作时，应当合理配置人员，并定期培训人员，以确保操作安全。
8.低温贮罐的清洁、保养和维护也是非常重要的，应当定期进行，以免发生危险事故。
三、低温贮罐安全注意事项。
LNG低温储罐介绍
1、LNG低温储罐结构LNG低温储罐一般分为立式储罐和卧式储罐，其原理结构基本一致，现我以卧式储罐为例给大家讲解下其结构以及使用常识。
低温储罐为双层结构，内胆储存低温液体，承受介质的压力和低温，内胆的材料采用耐低温奥氏体不锈钢板材（0Cr18Ni9）；外壳为内胆的保护层，与内胆之间保持一定间距，形成绝热空间，承受内胆和介质的重力负载以及绝热层的真空负压。
外壳不接触低温，采用容器钢制作。
绝热层大多填充珠光砂，抽高真空。
低温储罐蒸发量一般不高于百分之零点二。
内容器在气相管路上设计有安全阀在超压时起到保护储罐的作用。
在超压情况下，安全阀打开，其作用是放散由绝热层和支撑正常的漏热损失导致的压力上升或真空遭破坏后以及在失火条件下的加速漏热导致的压力上升。
外壳在超压条件下的保护是通过爆破装置来实现的。
如果内胆发生泄漏（导致夹套压力超高），爆破装置将打开泄压。
万一爆破装置发生泄漏将导致真空破坏，这时可以发现储罐外壳出现“发汗”和结霜现象。
当然，在与罐体连接的管道末端出现的结霜或凝水现象是正常的。
另外储罐所有的管阀件都设置在储罐的一端。
LNG低温储罐管路一般有：上进液管路（上进液管路在储罐内部并不是一根单一的管口而是像淋浴一样的花洒分布，这样设计有助于卸车时及时将储罐内部产生的B O G 液化使储罐压力降低以及保证储罐内部均匀预冷）、下进液管路、出液管路、气相管路（气相管路又分为B O G管路和E A G放空管路）、溢流口管路、上液位管（连接储罐液位计H端以及储罐压力表入口端）、下液位管（连接储罐液位计L端）。
2、储罐增压原理1、储罐增压：低温储罐的出液以储罐的静压差以及气相压力为动力。
在储罐液位下降速度较快的时候，储罐内部气相空间增压，导致储罐内部压力下降。
因此此时需向储罐内部补充气体，以维持储罐内部压力不变，才能满足其工艺需求。
储罐增压所需设备有：储罐增压器（空温式汽化器）、管路、阀门（阀门可安装紧急切断阀通过PLC程序控制自动开关也可安装降压调节阀待储罐压力低于设定值时自动打开，高于设定值时自动关闭）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
临界压力 MPa A
1
甲烷
-82.1
4.54
2
乙烷
32.27
4.73
3
乙烯
9.9
9.9
4
丙烷
96.81
4.12
5
丙烯
91.89
4.45
6
正/异丁烷 152.01/134 58.12/58.12
.98
7
LNG
~ 82*
~4.53*
爆炸极限Байду номын сангаасV%
5.3/14 3.2/12.5 3.05/28.6 2.4/9.5 2.0/11 1.6/8.5
（2）第2部分
储存温度-1650C以上液化气的单包容、双包 容和全包容金属储罐的设计与建造规定
（Part 2, Specification for the design and construction of single, double and full containment metal tanks for the storage of liquefied gas at
储存液态烃的储罐，或者 GB50160-92（1999 版）石油化工企业设计防火规范所划分的称之为 全冷冻式液化烃储罐，通常也俗称为“冷罐”， 其特征是储存压力为常压、储存温度在液化烃的 沸点以下。
3
1.2 常压与低温的一般界限
1) 常压 ~15kPa G (一般)
(有一种真空绝热的双壁金属储罐,设计压力在 0.1MPa G 以上,其储存温度比常压下的液化烃沸 点略高,按GB50180-92定义，可以称之为半冷 冻式液化烃储罐，按NFPA 59A 定义，属于 ASME压力容器规范控制的容器范畴。这次讲课， 不包括此内容。)
5.3/14*
6
1.4 几种性质定义
1) 临界温度 某种气体，当气体超过一定温度时，无论加 多大压力都不能使其液化，这一温度称为该气 体的临界温度。
2） 临界压力 在某气体的临界温度时，给气体加压使其液 化所需的最低压力，称为该气体的临界压力。
7
3) 爆炸极限 可燃气体，无空气参与就不会燃烧。即使有空 气而不在与空气的混合比例范围之内也不会引 起燃烧。将能引起燃烧的混合比例范围，用燃 烧气体与空气的体积百分比% 表示称为燃烧范 围。
4
2) 低温 几种液态烃常压的沸点
低温储存物料
沸点（@760mmHg）0C
1
甲烷
2
乙烷
3
乙烯
4
丙烷
5
丙烯
6
正/异丁烷
7
LNG
-161.5 -88.3 -103.9 -42.17 -47.7 -0.5/-11.73 ~ -162
5
1.3 几种液态烃的其他重要物理性质
低温 储存物料
临界温度 0C
低温储存储罐设计基础
金 国强 中国石化集团 上海工程有限公司
SSEC 2006-7-18
1
内容
1 基础知识 2 常压低温储存储罐的主要相关标准与分
类 3 低温储罐的设计条件 4 设计载荷 5 低温储罐的材料 6 结构简介 7 防火要求及布置
2
1 基础知识
1.1 低温储存储罐的概念 一般可以定义为在环境温度下，常压、低温
5）GB 50183_2004 石油天然气工程设计防火规范
11
2.2 主要标准规范简介
1) API 620_1996，附录Q 是目前低温储罐的材料、设计与建造的标
准依据，国内尚无相应标准。 适用于单壁保冷与双壁的冷冻罐。 温度适用于 -51~ -1680C（-60~ -2700F）
13
temperatures down to -1650C.
（3）第3部分 预应力混凝土与钢筋混凝土储罐及其基础的设 计与建造推荐性规定；以及储罐绝热、寸里与 储罐涂层的设计与安装推荐性规定
（Part3, Recommendation for the design and construction of pre-stressed and reinforced concrete tanks and tank foundations, and for the design and installation of tank insulation, tank liners and tank coatings）
在燃烧范围内引起爆炸的范围称为爆炸范围。 燃烧范围与爆炸范围几乎相同。
A 可燃气体在空气中刚刚维持火焰蔓延的最低 浓度称为气体的爆炸下限。
B 可燃气体在空气中足以使火焰蔓延的最高 浓度称为气体的爆炸上限。
8
1.5 液态烃的火灾危险性分类 1) 液态烃的气化气体 属可燃气体，上表所列的液态烃由于空气 混合物的辨证下限均 <10%, 因此属甲类 可燃气体。 2) 液态烃 上表所列液态烃，由于其在150C时 的饱和蒸气压均 >0.1MPa, 因此属 于甲A类. 3) 火灾危险性分类类别，是工厂布置、 建筑等防火设计的主要依据。
9
2 常压低温储存储罐的 主要相关标准与分类
2.1 标准 1) API 620_1996,
大型、低压焊接储罐设计与建造标准 （Design and Construction Large,
Welded, Low-Pressure Storage Tanks.）
API 620_1996（附录Q），
液态烃气体低压储存储罐
（Low-Pressure Storage Tanks for Liquefied Hydrocarbon Gases）
10
2) BS 7777_1997, 立式平底圆筒型低温储罐标准
（Flat-bottomed, vertical, cylindrical storage tanks for low temperature service）
3) NFPA 59A_2001, 液化天然气（LNG）生产、储存、装卸标准 （Standard for the Production, Storage and Handling Liquefied Natural Gas (LNG)
4) GB 50160_92 (1999年版) 石油化工企业设计防火规范
范围，可满足LNG、液态乙烯等上述 液态烃的 设计要求。
12
2） BS 7777_1997，
标准由三部分组成：
（1）第1部分
设计、建造、安装与操作一般准则
（Part 1，Guide to general provisions applying for design, construction, installation and operation）.
