CATIA大型装配的轻量化技巧

CATIA大型装配的轻量化技巧

CATIA大型装配的轻量化技巧在CATIA中进行大型装配设计时,由于模型的复杂性和尺寸的庞大,可能会导致计算机性能下降和数据管理困难。

因此,轻量化技巧是必不可少的,以便提高性能和简化数据管理。

以下是一些常用的CATIA大型装配的轻量化技巧:1.模块化设计:将装配设计拆分为多个模块,每个模块代表具有独立功能的子组件。

这样可以将设计任务分解为更小的部分,降低计算机负荷,同时也方便后续的维护和修改。

2.层次化组织:将装配层次结构分层次组织,将具有相似功能或层次的部件组合在一起。

这样可以减少层次之间的复杂关系,简化装配设计,并提高性能。

3.约束简化:在装配设计中,只应使用必要的约束。

过多的约束会增加计算负荷,降低性能。

应该尽量减少约束的数量,只保留必要的约束。

4.延迟装配:对于复杂的部件,可以使用延迟装配功能。

延迟装配可以将装配过程简化为只在需要的时候加载部件,从而减少计算机负荷。

5. LOD(Level of Detail)管理:使用LOD管理功能可以根据需要选择加载不同精细度的部件。

当需要查看细节时,加载高精度的部件;当只需要大致了解时,加载低精度的部件。

这可以显著提高性能。

6.几何集合:使用几何集合功能可以将多个相关部件组合到一个几何集合中。

这将减少装配层次的数量,简化装配设计,并提高性能。

7.去除不必要的功能:对于大型装配,通常会有一些部件或功能是不必要的。

这些部件可以通过去除不必要的表面、特征或体积来精简。

这样可以减少计算机负荷,提高性能。

8.数据管理优化:使用CATIA的数据管理功能,如产品结构管理(PSM)和全局变量,可以更好地管理和控制大型装配的数据。

这些功能可以使数据管理更高效,减少数据错误和冗余。

综上所述,以上是CATIA大型装配的一些常用轻量化技巧。

通过合理应用这些技巧,可以提高性能,简化数据管理,并提高设计效率。

SolidWorks大装配之技巧篇分解

SolidWorks大装配之技巧篇分解
一、配合技巧
(1)配合的运算速度由快到慢的顺序为:关系配合(重合和平行);逻辑配合(宽度、凸轮和齿轮);距离/角度配合;限制配合。
(2)最佳配合是把多数零件配合到一个或两个固定的零件,如图1所示。避免使用链式配合,这样容易产生错误,如图2所示。
(3)对于带有大量配合的零件,使用基准轴和基准面为配合对像,可使配合方案清晰,不容易产生错误。如图3所示的某减速器,零件之间有大量的同轴心配合,配合方案不清晰,一旦某个主要零件发生修改,就会造成配合面丢失,导致大量配合错误产生。而图4的配合方案就很清晰,一旦出错,很容易修改。
图9所示的某包装机械,在总装设计时,复杂部件可以采用只有外形的近似零件代替,这样既不影响总装设计,又可以显著提高总装配体的性能(对某些复杂部件、外购件和标准件可以采用这种方法)。
如图10,在设计电控柜总装的某个局部时,使用该局部的配置进行设计,可以减少装配体内零部件的数量,提高运算和显示速度。而图11所示为,在进行某电控柜的铜排设计时,使用配置压缩,去掉了大量不相关的零部件,并使用相关零部件的简化配置,很明显地降低了系统的需求,提高了操作速度。
(8)避免循环参考。大部分循环参考发生在与关联特征配合的时候,有时也会发生在与阵列零部件配合的时候。如果装配体需要至少两次重建才能达到正确的结果,那么装配体中很可能存在循环参考。如图6所示,装配体中零件B的边线和零件A的边线有一个重合的关联参考,配合时在零件A和B之间添加10mm的距离配合,那么每次重建都会出错,并且零件B每次重建都会伸长10mm,这就是循环参考的典型错误。
七、子装配体去参数化
通过把子装配体保存成零件,可以将子装配体去参数化,这样既可以保留装配体的外观与形状,又能提高总装配体的性能。此方法可应用于大型装配体的设计或者动力学分析。操作方法为:打开子装配体,选择“另存为”,在保存类型内选择“Part格式”,操作者可以指定保存成外部面、外部零件或所有零件。

装配式建筑的钢结构设计——轻量化与强度优化

装配式建筑的钢结构设计——轻量化与强度优化

装配式建筑的钢结构设计——轻量化与强度优化装配式建筑的钢结构设计:轻量化与强度优化一、引言装配式建筑是一种通过预制和标准化部件在工厂内进行生产,然后在现场进行组装的建筑方式。

相比传统施工方法,装配式建筑具有时间短、质量高、环境友好等优势。

而在装配式建筑中,钢结构作为主要承载体,其设计过程中的轻量化与强度优化尤为关键。

二、轻量化设计1. 材料选择钢结构的轻量化设计首先需要选择适合的材料。

常见的轻质高强度材料包括高强度钢、铝合金以及复合材料等。

这些材料具有质量轻、强度高的特点,能够有效减少整体结构重量。

2. 结构形式优化在钢结构的设计过程中,采用合理的结构形式也是实现轻量化的关键。

例如,在悬挑结构的设计中使用薄壁型截面能够减小自重,并提高整体刚度,从而达到轻量化目标。

3. 减少连接件数量连接件在钢结构中扮演着重要角色,但同时也增加了整体结构的重量。

通过减少连接件的数量和尺寸,可以有效降低结构自重,并提高装配效率。

三、强度优化设计1. 结构受力分析在钢结构设计中,进行合理的受力分析是优化结构强度的基础。

通过对各个部件和节点的荷载计算和受力分析,可以确定结构在各种工况下所承受的最大力矩、剪力和轴向力等参数。

2. 材料强度利用钢材具有较高的抗拉强度,在设计过程中应充分利用这一特点来提高整体结构的抗压能力。

采用悬臂梁或飞拱等形式,有效减小了杆件长度和截面积,从而实现材料强度的最大利用。

3. 优化节点设计节点作为钢结构中各个部件相连接的地方,其设计需要考虑到连接牢固性和受力均匀性。

通过优化节点的形式和尺寸,可以使得节点在承载荷载时具有更好的抗震性能,并提高整体结构的安全性。

四、综合优化设计方法1. 综合考虑质量和刚度在装配式建筑的钢结构设计中,需要综合考虑结构质量和刚度两个因素。

这是一个具有挑战性的问题,既要确保结构轻量化,又要满足强度和稳定性要求。

因此,采用综合优化方法对结构进行多目标优化是必要的。

2. 仿生设计方法仿生设计方法借鉴了生物学中一些优秀的形态和功能,通过模拟自然界中的形态优化过程来达到结构轻量化与强度优化的目标。

基于Creo大装配体的轻量化及装配体分析的开发与研究

基于Creo大装配体的轻量化及装配体分析的开发与研究

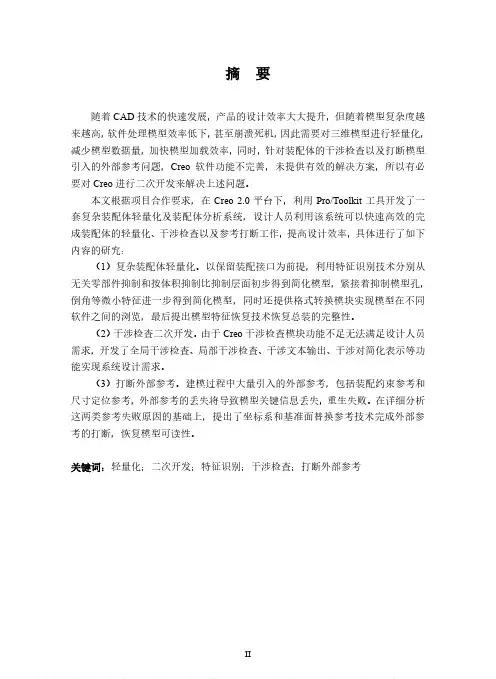

摘要随着CAD技术的快速发展,产品的设计效率大大提升,但随着模型复杂度越来越高,软件处理模型效率低下,甚至崩溃死机,因此需要对三维模型进行轻量化,减少模型数据量,加快模型加载效率,同时,针对装配体的干涉检查以及打断模型引入的外部参考问题,Creo软件功能不完善,未提供有效的解决方案,所以有必要对Creo进行二次开发来解决上述问题。

本文根据项目合作要求,在Creo 2.0平台下,利用Pro/Toolkit工具开发了一套复杂装配体轻量化及装配体分析系统,设计人员利用该系统可以快速高效的完成装配体的轻量化、干涉检查以及参考打断工作,提高设计效率,具体进行了如下内容的研究:(1)复杂装配体轻量化。

以保留装配接口为前提,利用特征识别技术分别从无关零部件抑制和按体积抑制比抑制层面初步得到简化模型,紧接着抑制模型孔,倒角等微小特征进一步得到简化模型,同时还提供格式转换模块实现模型在不同软件之间的浏览,最后提出模型特征恢复技术恢复总装的完整性。

(2)干涉检查二次开发。

由于Creo干涉检查模块功能不足无法满足设计人员需求,开发了全局干涉检查、局部干涉检查、干涉文本输出、干涉对简化表示等功能实现系统设计需求。

(3)打断外部参考。

建模过程中大量引入的外部参考,包括装配约束参考和尺寸定位参考,外部参考的丢失将导致模型关键信息丢失,重生失败。

在详细分析这两类参考失败原因的基础上,提出了坐标系和基准面替换参考技术完成外部参考的打断,恢复模型可读性。

关键词:轻量化;二次开发;特征识别;干涉检查;打断外部参考ABSTRACTAlong with the rapid development of CAD technology, the design efficiency of products has been greatly improved. However, with the increasing complexity of the model, the efficient of software dealing with model become lower and computer even crashes.Thus, it’s need to lighten the 3D models in order to reduce the volume of model data as well as accelerate the model loading speed. Meanwhile, for the problems of assembly interference check and interrupt the external reference which caused by models, Creo functionality is flawed and does not provide an effective solution, therefore, secondary development of Creo is necessary.According to project cooperation requirements, the thesis developed a complex assembly lightweight and assembly analysis system by using Pro/Toolkit tools under the Creo 2.0 platform, the system can help designers quickly and efficiently accomplish assembly lightweight, interference check and reference interruption to improve design efficiency, the specific contents are as follows:(1) Complex assembly lightweight. Simplified model is initially obtained through feature recognition technolongy by the ways of irrelevant component suppression and suppressed according volume suppression ratio based on retaining the assembly interface, then, the tiny features such as hole and chamfering are suppressed to obtain a further simplified model, the system also provide format conversion module to enable the model can browse between different software, finally, proposed feature resume technique to ressume the integrity of the assembly.(2) The secondary development of interference check. Interference check module unable meet the demands of designers due to insufficient function of Creo, developed functions include global interference check, partial interference check, interference text output and simplified representation to achieve design requirements.(3) Interrupt external reference. A large number of external references introduced including assembly constraint references and dimensional positioning references during modeling, its loss will result in the loss of critical information and regeneration failure of the model. Based on the detailed analysis of the reasons for the failure of these two kinds of references, proposed a method which replace the references by coordinate system and datum for the purpose of interrupt the external reference and resume the readability of the model.Keywords:Lightweight; Secondary development; Feature recognition; Interference check; Interrupt external reference目录第一章绪论 (1)1.1 课题研究背景 (1)1.2 课题研究的目的及意义 (2)1.3 国内外研究现状分析 (3)1.3.1 模型轻量化研究现状 (4)1.3.2 装配体分析检测研究现状 (5)1.4 论文内容和结构安排 (6)1.4.1 论文主要研究内容 (6)1.4.2 论文结构组成 (7)1.5 本章小结 (7)第二章系统开发关键技术 (8)2.1 Creo二次开发技术 (8)2.1.1基于Creo二次开发的方法 (8)2.1.2 Pro/Toolkit开发模式 (9)2.2 对话框技术 (10)2.2.1 UI对话框 (10)2.2.2 MFC对话框 (11)2.3 利用VS2010进行Pro/Toolkit二次开发 (14)2.3.1 VS2010开发环境配置 (14)2.3.2 Pro/Toolkit程序设计与注册运行 (15)2.4 本章小结 (17)第三章系统总体方案设计 (18)3.1 系统设计目标 (18)3.2 系统模块组成 (18)3.3 系统总体开发流程 (19)3.4 本章小结 (21)第四章基于Creo大装配体的轻量化系统设计与实现 (22)4.1 基于特征抑制的模型轻量化系统 (22)4.1.1 装配体组织结构和模型树提取 (22)4.1.2 基于特征抑制的关键问题 (25)4.2无关零部件抑制 (28)4.2.1 装配接口的确定与保留 (28)4.2.2 指定及批量抑制特征 (28)4.3 按体积抑制比抑制 (30)4.3.1 体积抑制阈值的确定 (30)4.3.2 按体积抑制比抑制的算法实现 (30)4.4 微小特征识别与抑制 (32)4.4.1 微小特征的识别与提取 (32)4.4.2 微小特征抑制流程 (33)4.5 格式转换及模型备份 (34)4.6 特征恢复技术 (37)4.7 装配体自动着色 (39)4.8 大装配体轻量化系统介绍与案例分析 (42)4.9 本章小结 (48)第五章装配体分析系统的设计与实现 (49)5.1 干涉检查的研究与开发 (49)5.1.1 干涉检查原理介绍 (49)5.1.2 Creo干涉检查开发功能模块组成 (51)5.1.3 干涉检查实例分析 (54)5.2 打断外部参考技术 (56)5.2.1 外部参考分类 (56)5.2.2 自动装配原理介绍 (59)5.2.3 打断外部参考实现 (60)5.3 本章小结 (64)第六章总结与展望 (66)6.1 总结 (66)6.2 展望 (66)参考文献 (68)攻读硕士学位期间的学术活动及科研项目 (71)插图清单图1.1 复杂模型图例 (1)图2.1 UI对话框界面示例图 (10)图2.2 MFC对话框示例图 (12)图2.3 设置包含目录 (14)图2.4 设置库目录 (15)图2.5 程序存放位置 (16)图2.6 注册文件文本 (16)图2.7 利用VS2010进行Pro/Toolkit二次开发 (17)图3.1 系统模块组成图 (19)图3.2 系统开发流程 (20)图4.1 系统装配体模型树 (22)图4.2 装配体层次结构图 (23)图4.3 模型树提取算法流程图 (24)图4.4 MFC模型树 (25)图4.5 父子特征关系对比 (26)图4.6 轻量化总体流程图 (27)图4.7 带复选框的树控件 (28)图4.8 批量抑制零部件流程图 (29)图4.9 按体积抑制比抑制特征流程图 (31)图4.10 孔特征抑制效果图 (34)图4.11 “格式转换”对话框 (35)图4.12 特征恢复流程图 (38)图4.13 自动着色对话框 (40)图4.14 调色板设置颜色 (41)图4.15 装配体自动着色效果图 (41)图4.16 系统开发工具条 (42)图4.17 系统界面 (42)图4.18 测试模型图 (43)图4.19 无关零部件抑制效果图 (44)图4.20 按条件抑制对话框 (44)图4.22 断路器某零件 (46)图4.23 微小特征抑制效果图 (47)图4.24 模型特征恢复效果图 (47)图5.1 包围盒相交示意图 (50)图5.2 布尔运算计算干涉量示意图 (51)图5.3 干涉检查模块组成图 (51)图5.4 简化显示干涉对流程图 (53)图5.5 全局干涉检查应用 (54)图5.6 两零件干涉检查应用 (55)图5.7 单独显示干涉对 (55)图5.8 EXCEL干涉文本 (56)图5.9 参考丢失导致模型树变红 (57)图5.10 装配约束参考丢失 (57)图5.11 特征尺寸约束参考 (58)图5.12 尺寸定位约束参考丢失 (58)图5.13 装配约束打断流程图 (62)图5.14 参考打断对话框 (62)表格清单表2.1 不同开发方法比较列表 (9)表2.2 MFC对话框类型比较表 (13)表4.1 常见设计特征类型标识表 (32)表4.2 不同特征隐去/删除操作对比 (37)表4.3 特征状态标识表 (38)表4.4 不同抑制比模型轻量化效果 (45)表4.5 加载效率表 (48)表5.1 常见约束类型 (59)表5.2 参考状态类型 (61)表5.3 参考打断示例列表 (63)表5.4 尺寸参考类型打断效果列表 (64)第一章绪论第一章绪论1.1 课题研究背景近年来,CAD(Computer-Aided Design)技术的快速发展大大提高了产品的设计效率缩短了设计周期,对于传统制造业而言实现了从产品设计到三维建模再到指导产品生产加工的可视化操作,机械设计是个繁琐的过程,运用CAD技术,可以将复杂的设计流程顺序化,从而提高设计效率[1]。

装配式建筑的轻量化设计与施工方案

装配式建筑的轻量化设计与施工方案

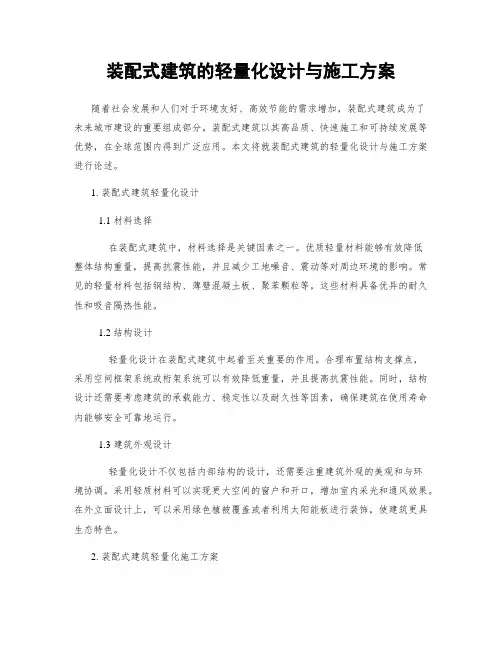

装配式建筑的轻量化设计与施工方案随着社会发展和人们对于环境友好、高效节能的需求增加,装配式建筑成为了未来城市建设的重要组成部分。

装配式建筑以其高品质、快速施工和可持续发展等优势,在全球范围内得到广泛应用。

本文将就装配式建筑的轻量化设计与施工方案进行论述。

1. 装配式建筑轻量化设计1.1 材料选择在装配式建筑中,材料选择是关键因素之一。

优质轻量材料能够有效降低整体结构重量,提高抗震性能,并且减少工地噪音、震动等对周边环境的影响。

常见的轻量材料包括钢结构、薄壁混凝土板、聚苯颗粒等,这些材料具备优异的耐久性和吸音隔热性能。

1.2 结构设计轻量化设计在装配式建筑中起着至关重要的作用。

合理布置结构支撑点,采用空间框架系统或桁架系统可以有效降低重量,并且提高抗震性能。

同时,结构设计还需要考虑建筑的承载能力、稳定性以及耐久性等因素,确保建筑在使用寿命内能够安全可靠地运行。

1.3 建筑外观设计轻量化设计不仅包括内部结构的设计,还需要注重建筑外观的美观和与环境协调。

采用轻质材料可以实现更大空间的窗户和开口,增加室内采光和通风效果。

在外立面设计上,可以采用绿色植被覆盖或者利用太阳能板进行装饰,使建筑更具生态特色。

2. 装配式建筑轻量化施工方案2.1 模块化设计装配式建筑的一大优势是工厂预制加工,并通过模块化方式进行施工。

通过先进的生产设备和技术,将各个组件进行模块化分割,在厂房内按需进行加工,并直接运输到施工现场进行拼装。

这种模块化方式大大减少了施工时间和人工成本。

2.2 自动化施工系统随着科技的进步,装配式建筑施工中出现了自动化施工系统。

该系统利用机器人、无人机等高科技手段,能够完成重复性劳动和高空作业等危险任务,提高施工效率和质量。

自动化施工不仅减少了人力资源的浪费,还能够减少对工人的安全风险。

2.3 清洁施工方式为了减少对环境的污染,在装配式建筑的轻量化施工过程中,采取了一系列清洁施工方式。

比如使用水溶性粘合剂代替传统胶水,减少有害气体的释放;同时,在拆解模块时采用可再生材料,并进行分类回收处理。
