船舶压载舱和饮淡水舱涂装施工工艺规范
PSPC规范
船舶压载舱涂装技术要求（试行稿）中国船舶工业集团公司应对IMO《涂层性能标准》工作推进小组2007年3月前言根据IMO的MSC 215(82)号决议通过的《船舶专用海水压载舱和散货船双舷侧处所保护涂层性能标准》对船舶压载舱涂装的最新要求，特制订本标准（文件）。
本标准预定适用于通过IMO“涂层预备资格试验”的环氧类涂料体系。
本标准的附录C为规范性附录。
本标准的附录A、附录B为资料性附录。
本标准由中国船舶工业集团公司提出。
本标准主要起草人：××××。
船舶压载舱涂装技术要求1 范围本标准规定了船舶压载舱涂装的表面处理、各阶段涂装作业、安全以及检查和技术文件的提交等要求。
本标准适用于500总吨以上船舶的专用海水压载舱，也适用于150 m以上散货船的双舷侧处所。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 8923－1988 涂装前钢材表面锈蚀等级和除锈等级（ISO 8501-1:1988，MOD）GB/T 13288－1991 涂装前钢材表面粗糙度等级的评定（比较样块法）GB/T 18570.3－2005 涂覆涂料前钢材表面处理表面清洁度的评定试验第3部分：涂覆涂料前钢材表面的灰尘评定（压敏粘带法）（ISO 8502-3:1992，IDT）GB/T 18570.9－2005 涂覆涂料前钢材表面处理表面清洁度的评定试验第9部分：水溶性盐的现场电导率测定法（ISO 8502-9:1998，IDT）CB/T 231－1998 船舶涂装技术要求CB 3381 船舶涂装作业安全规程CB/T 3718 船舶涂装膜厚检测要求中国船舶工业集团公司指导性文件（****）船舶压载舱涂层破损面积的评估与计算方法ISO 8501-3:2006 涂覆涂料前钢材表面处理表面清洁度的目视评定第3部分：焊缝、切割边缘和其他表面缺陷区域的处理等级3 术语和定义中国船舶工业集团公司指导性文件（****）确立的以及下列术语和定义适用于本标准。
涂装原则工艺
涂装原则工艺WJZ4439（WJZ）-190-03第 1 页共9 页一.原则工艺要求1.涂装作业应在保证施工进度的前提下，尽量量减少重复施工，降低劳动强度，保证涂装质量,充分体现壳、舾、涂一体化的建造思想。
2.涂装作业应尽量体现高空作业平地做，场外作业场内做，密闭作业敞开做，水上作业陆上做，仰面作业俯向做的指导思想。
3.涂装作业采取按阶段、按区域、逐步完善的作业方式。
4.有利于搞好安全卫生管理。
二.涂装总则1.涂装概况本船涂装过程中，《涂装原则工艺》、《分段油漆涂装图册》等为施工作业的指导性工艺文件。
2.表面预处理（1）本船所用厚度＞6毫米的所有钢板，需经钢板预处理流水线抛丸除锈，除锈标准为SIS Sa2.5级，型材除锈标准为SIS Sa2级，粗糙度必须控制在45～75微米范围，然后立即按船厂常规涂上一层无机硅酸锌车间底漆（干膜厚度15μm）。
（2）厚度≤6mm的船体结构钢材用喷砂或喷丸处理至SIS Sa2.5级，然后立即按船厂常规涂上一层无机硅酸锌车间底漆（干膜厚度15μm）。
车间底漆和随后的涂层要由良好的兼容性，低碳钢和高强度钢板使用不同颜色的预涂底漆（3）管系、桅杆、管座、格栅支承、辅机座等钢结构表面，用动力工具或酸洗除锈。
3.二次表面预处理（1）按本船技术规格书要求，对焊接、灼烧及车间底漆损伤区域的二次表面处理应按下表执行：**燃油舱、柴油舱在分段阶段无处理，区域完整性阶段时清洁干净。
（2）如果钢材表面的底漆没有破坏，则可留下车间底漆，并对底漆进行拉毛处理。
对锈蚀区域应该使用动力工具彻底除锈。
（3）钢材表面的水迹、锌盐、油、肥皂沬、电焊或气割后留在车间底漆表面的杂质应用溶剂、水、压缩空气或打磨工具去除掉。
（4）二次除锈应从那些较难作业的部位开始（如边角、焊缝等），然后到大的区域。
流水孔、交叉处、T型材等部位应特别加以注意。
（5）在涂装作业开始前，压载水舱、淡水舱中的结构自由边应该按照船厂经验打磨成R=2mm的圆角，其余腐蚀情况较轻区域如燃油舱、空舱、隔离舱、机舱、覆盖绝缘钢材等不用处理自由边。
船舶涂装通常工艺标准规范标准
船舶涂装通用工艺规范前言为了提高本公司的涂装质量，加强对实际生产的工艺指导，结合本公司的实际情况，特制定本规范。
本规范的附录A、附录B均为资料性附录。
本规范于2003年10月首次制订；本规范由上海外高桥造船有限公司提出；本规范由设计部归口；本规范起草部门：涂装部本规范主要起草（编制）：周斌何建平黄旭标检：杨峻审核：李兆刚本规范由总工程师南大庆批准。
1 范围本规范规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。
本规范适用于新建钢质船舶的涂装，其他钢结构物涂装时也可参照使用。
2 规范性引用文件CB/T 3513-93 船舶除锈涂装质量验收技术要求CB/T 3798-1997 船舶钢质舾装件涂装要求Q/SWS 42-017-2003 船舶膜厚管理工艺规范ISO8501-1 未涂覆过的钢材在涂装油漆及和油漆有关产品前的预处理－表面清洁度的目视等级SSPC Vis 1-89 钢表面喷丸清理的目视标准SSPC Vis 3 动力或手动工具清理钢表面的目视标准3 工艺准备3.1 船用涂料的一般要求3.1.1 船用涂料应由专业涂料生产公司生产。
提供给船厂的每批涂料必须密封包装，包装桶上应印有产品名称、牌号、颜色、出厂批号、储存期等，进口涂料应有中文标识。
3.1.2 每批船用涂料必须附有质量保证书。
3.1.3 船用涂料的各项性能指标应符合涂料生产公司提供的产品说明书的规定。
3.2 船用涂料的代码为方便涂装设计的表达，各种船用涂料可以用1～3位英文字母作为代码。
涂料代码参见附录A（资料性附录）。
3.3 船体各部位涂层配套根据船体各部位所处环境的腐蚀条件，应选用合适的涂层配套。
涂层配套示例参见附录B（资料性附录）。
4 人员4.1 操作人员和检验人员应具备专业知识，并经过相关专业培训、考试或考核取得合格证书，方可上岗操作。
4.2 操作人员和检验人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。
55工艺要求5.1 造船涂装工艺阶段：a)a)钢材预处理；b)b)分段涂装；c)c)总段涂装；d)d)船坞涂装；e)e)码头涂装；f)f)交船前涂装。
船舶涂装工艺及其要求3（完善后版）

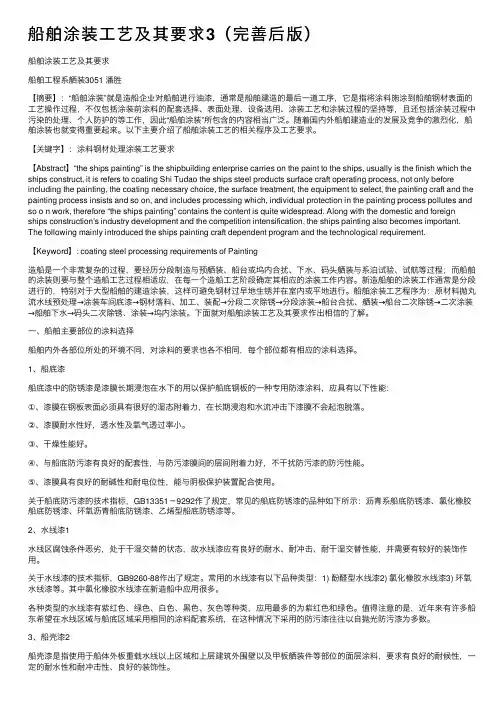

船舶涂装⼯艺及其要求3（完善后版）船舶涂装⼯艺及其要求船舶⼯程系舾装3051 潘胜【摘要】：“船舶涂装”就是造船企业对船舶进⾏油漆，通常是船舶建造的最后⼀道⼯序，它是指将涂料施涂到船舶钢材表⾯的⼯艺操作过程，不仅包括涂装前涂料的配套选择、表⾯处理、设备选⽤、涂装⼯艺和涂装过程的坚持等，且还包括涂装过程中污染的处理、个⼈防护的等⼯作，因此“船舶涂装”所包含的内容相当⼴泛。
随着国内外船舶建造业的发展及竞争的激烈化，船舶涂装也就变得重要起来。
以下主要介绍了船舶涂装⼯艺的相关程序及⼯艺要求。
【关键字】：涂料钢材处理涂装⼯艺要求【Abstract】“the ships painting” is the shipbuilding enterprise carries on the paint to the ships, usually is the finish which the ships construct, it is refers to coating Shi Tudao the ships steel products surface craft operating process, not only before including the painting, the coating necessary choice, the surface treatment, the equipment to select, the painting craft and the painting process insists and so on, and includes processing which, individual protection in the painting process pollutes and so o n work, therefore “the ships painting” contains the content is quite widespread. Along with the domestic and foreign ships construction's industry development and the competition intensification, the ships painting also becomes important. The following mainly introduced the ships painting craft dependent program and the technological requirement.【Keyword】: coating steel processing requirements of Painting造船是⼀个⾮常复杂的过程，要经历分段制造与预舾装、船台或坞内合扰、下⽔、码头舾装与系泊试验、试航等过程；⽽船舶的涂装则要与整个造船⼯艺过程相适应，在每⼀个造船⼯艺阶段确定其相应的涂装⼯作内容。
船舶压载舱和饮淡水舱涂装施工工艺规范
船舶压载舱和饮淡水舱涂装施工工艺规范前言1 范围本规范规定了压载舱和饮淡水舱涂装施工的工艺准备、人员、工艺要求、工艺过程、检验及安全措施。
本规范适用于各类新建船舶的压载舱和饮淡水舱涂装施工作业，修船亦可参照使用。
2 规范性引用文件GB5369-1985 船舶饮水舱涂料通用技术条件Q/SWS 42-014-2003 船舶二次除锈通用工艺规范Q/SWS 42-017-2003 船舶膜厚管理规范Q/SWS 42-030-2003 船舶涂装通用工艺规范3 术语和定义下列术语和定义适用于本规范：3.1 爆炸下限（LEL）空气中的溶剂蒸汽可被点燃的最低浓度。
3.2 过喷涂油漆喷涂到不准备喷涂的表面上。
3.3 干喷通常临近的部位进行喷漆时，涂料的粒子黏附在先前干燥的涂层表面上，呈现多卵石状的表面。
4 工艺准备4.1 施工图样及相关工艺技术文件。
4.2涂装工具a)冲砂工具及相关设备；b)动力打磨工具；c)漆刷、滚筒；d)涂料、溶剂、清洁剂；e)喷漆设备；f)照明灯具、通风设备；g)压敏胶等。
5 人员5.1 操作人员和检验人员应具备专业知识，并经过相关专业培训、考试或考核取得合格证书，方可上岗操作。
5.2 操作人员和检验人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。
6 工艺要求6.1 施工环境6.1.1 相对湿度在85%以上时，必须通知油漆制造商并与其磋商可否进行施工。
6.1.2 钢板表面温度至少高于露点温度3℃时才能进行喷砂或油漆施工。
6.1.3 钢板表面温度低于3℃或高于45℃的时候不能进行喷涂作业；当钢板表面温度超过35℃时应在油漆制造商的指导下采取有关措施方可进行喷涂作业。
6.2 脚手架6.2.1 管状脚手架不应与被涂装表面接触，所用管架要使用橡胶或木塞封堵管子两端，以防止砂丸和灰尘进入。
6.2.2 脚手架应能满足施工安全要求，并与被涂表面的垂直面距离为15～30厘米。
脚手架的布局不应降低通风效率。
PSPC project合拢后压载舱除锈涂装工艺要求
PSPC project合拢后压载舱除锈涂装工艺要求1 船体合拢后除锈涂装总体要求1.1船体合拢后，压载舱涂层破损部位的修补涂装施工，原则上应在船舶下水前进行，确因建造进度原因，压载舱无法在船舶下水前完成破损涂层修补涂装施工的，则应在船下水后尽早安排修补涂装施工。
1.2压载舱涂层修补涂装施工的前提条件：a) 舱室内外的全部舾装工作已完成（包括外板上的标志等）；b) 舱室密性试验工作已验收提交；c) 舱室内外环境符合涂装安全作业的要求（如已按要求断绝明火与电源）。
1.3最终的二次表面处理与整个涂装过程中，其施工环境条件必须满足：a) 环境空气相对湿度不高于85%；b) 底材温度至少要高于露点温度3℃；1.4除规定的合拢焊缝区和预留水密角焊缝的涂层破损外，舱内涂层破损累计面积大于舱室总面积的2% 或相邻接涂层破损面积大于25m2的，其二次除锈必须采用磨料喷射除锈方式，并符合ISO8501-1标准的Sa2.5等级要求，钢表面粗糙度符合ISO8503-2标准的中级(G.M) 样块的外形特征。
1.5除规定的合拢焊缝区和预留水密角焊缝的涂层破损外，舱内涂层破损累计面积不大于舱室总面积2%的，其二次除锈可采用动力工具打磨除锈的方式，并符合ISO8501-1标准的St3。
1.6二次表面处理后，钢表面可溶性盐含量≤50mg/m2。
1.7二次表面处理后，钢表面目视可见的粒径≥0.5mm的灰尘分布量符合ISO8502-3标准的1级，肉眼可见更小颗粒的灰尘亦应被清除，其分布量至少符合ISO8502-3标准的2级。
1.8涂装前，钢表面的油迹、油脂等污染必须清除，并达到清洁、干燥的要求。
1.9涂料喷涂施工，必须对难以保证涂层厚度的部位和喷涂困难的构件，如钢材的自由边、焊缝、流水孔、小孔、T形材面板背面、球扁钢的球头等进行喷涂前的预涂。
1.10预涂施工，钢材的自由边和焊缝必须使用刷涂，其余部位可使用辊涂或刷涂。
1.11涂料的涂装，必须先预涂后喷涂。
压载舱涂装工艺要求
压载舱涂装工艺要求2007-03-28实施前言根据IMO的MSC（82）215号决议通过的（船舶专用海水压载舱和散货船双舷侧处所保护涂层性能标准）对船舶压载舱涂覆涂料前钢材表面的最新处理的最新要求，特制订本标准。
本标准按H&Z001002-2002《企业标准编写的一般规定》。
本标准附录A、B为规范性附录本标准附录C为资料性附录本标准编制部门：涂装分厂、设计二所；本标准归口部门：技术中心；本标准制定日期：2007-02-16本标准编制：校对：审核：审定：标准：批准：压载舱涂装工艺技术要求1 范围本标准规定了船舶压载舱涂装的表面处理、各阶段涂装作业、安全以及检查和技术文件的提交等要求。
本标准适用于500总吨以上船舶的专用海水压载舱，也适用于150M以上散货船的双舷侧处所。
2规范性引用文件下列文件中的条款通过本标准的引用成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘探误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 8923-1988 涂装前钢材表面锈蚀等级和除锈等级（ISO 8501-1：1988）G/BT 18570.3-2005 涂覆涂料前钢材表面处理表面清洁度的评定实验第3部分：涂覆涂料前钢材表面的灰尘评定（压敏粘带法）（ISO 8502-3：1992）G/BT 18570.9-2005涂覆涂料前钢材表面处理表面清洁度的评定实验第9部分：水溶性盐的现场测定方法（ISO 8502-9：1998）G/BT 13288-1991 涂装前钢材表面粗糙度等级的评定（比较样块法）（ISO 8503-2：1988）H&Z320002-2007 压载舱涂层破损面积的评估与计算H&Z320001-2004 钢材表面预处理技术要求H&Z320002-2004 涂装前钢材结构性处理要求3术语和定义专用海上压载舱海上航行船舶使用海水进行压载的饿专用舱柜,不包括风暴压载舱和兼用舱柜。
船舶涂装通用工艺设计规范方案
船舶涂装通用工艺规范前言为了提高本公司的涂装质量，加强对实际生产的工艺指导，结合本公司的实际情况，特制定本规范。
本规范的附录A、附录B均为资料性附录。
本规范于2003年10月首次制订；本规范由上海外高桥造船有限公司提出；本规范由设计部归口；本规范起草部门：涂装部本规范主要起草（编制）：周斌何建平黄旭标检：杨峻审核：李兆刚本规范由总工程师南大庆批准。
1 范围本规范规定了钢质船舶的工艺准备、人员、工艺要求、工艺过程和检验。
本规范适用于新建钢质船舶的涂装，其他钢结构物涂装时也可参照使用。
2 规范性引用文件CB/T 3513-93 船舶除锈涂装质量验收技术要求CB/T 3798-1997 船舶钢质舾装件涂装要求Q/SWS 42-017-2003 船舶膜厚管理工艺规范ISO8501-1 未涂覆过的钢材在涂装油漆及和油漆有关产品前的预处理－表面清洁度的目视等级SSPC Vis 1-89 钢表面喷丸清理的目视标准SSPC Vis 3 动力或手动工具清理钢表面的目视标准3 工艺准备3.1 船用涂料的一般要求3.1.1 船用涂料应由专业涂料生产公司生产。
提供给船厂的每批涂料必须密封包装，包装桶上应印有产品名称、牌号、颜色、出厂批号、储存期等，进口涂料应有中文标识。
3.1.2 每批船用涂料必须附有质量保证书。
3.1.3 船用涂料的各项性能指标应符合涂料生产公司提供的产品说明书的规定。
3.2 船用涂料的代码为方便涂装设计的表达，各种船用涂料可以用1～3位英文字母作为代码。
涂料代码参见附录A（资料性附录）。
3.3 船体各部位涂层配套根据船体各部位所处环境的腐蚀条件，应选用合适的涂层配套。
涂层配套示例参见附录B（资料性附录）。
4 人员4.1 操作人员和检验人员应具备专业知识，并经过相关专业培训、考试或考核取得合格证书，方可上岗操作。
4.2 操作人员和检验人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。
55工艺要求5.1 造船涂装工艺阶段：a)a)钢材预处理；b)b)分段涂装；c)c)总段涂装；d)d)船坞涂装；e)e)码头涂装；f)f)交船前涂装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
船舶压载舱和饮淡水舱涂装施工工艺规范
前言
1 范围
本规范规定了压载舱和饮淡水舱涂装施工的工艺准备、人员、工艺要求、工艺过程、检验及安全措施。
本规范适用于各类新建船舶的压载舱和饮淡水舱涂装施工作业，修船亦可参照使用。
2 规范性引用文件
GB5369-1985 船舶饮水舱涂料通用技术条件
Q/SWS 42-014-2003 船舶二次除锈通用工艺规范
Q/SWS 42-017-2003 船舶膜厚管理规范
Q/SWS 42-030-2003 船舶涂装通用工艺规范
3 术语和定义
下列术语和定义适用于本规范：
3.1 爆炸下限（LEL）
空气中的溶剂蒸汽可被点燃的最低浓度。
3.2 过喷涂
油漆喷涂到不准备喷涂的表面上。
3.3 干喷
通常临近的部位进行喷漆时，涂料的粒子黏附在先前干燥的涂层表面上，呈现多卵石状的表面。
4 工艺准备
4.1 施工图样及相关工艺技术文件。
4.2涂装工具
a)冲砂工具及相关设备；
b)动力打磨工具；
c)漆刷、滚筒；
d)涂料、溶剂、清洁剂；
e)喷漆设备；
f)照明灯具、通风设备；
g)压敏胶等。
5 人员
5.1 操作人员和检验人员应具备专业知识，并经过相关专业培训、考试或考核取得合格证书，方可上岗操作。
5.2 操作人员和检验人员应熟悉本规范要求，并严格遵守工艺纪律和现场安全操作规程。
6 工艺要求
6.1 施工环境
6.1.1 相对湿度在85%以上时，必须通知油漆制造商并与其磋商可否进行施工。
6.1.2 钢板表面温度至少高于露点温度3℃时才能进行喷砂或油漆施工。
6.1.3 钢板表面温度低于3℃或高于45℃的时候不能进行喷涂作业；当钢板表面温度超过35℃时应在油漆制造商的指导下采取有关措施方可进行喷涂作业。
6.2 脚手架
6.2.1 管状脚手架不应与被涂装表面接触，所用管架要使用橡胶或木塞封堵管子两端，以防止砂丸和灰尘进入。
6.2.2 脚手架应能满足施工安全要求，并与被涂表面的垂直面距离为15～30厘米。
脚手架的布局不应降低通风效率。
6.2.3 脚手架应设计成能够彻底清洁的形式，推荐使用可翻转的形式。
6.2.4 每层脚手架的距离不应超过2米。
6.2.5 专为搭设脚手架而安装的马脚等尽可能采用不锈钢材料，如采用普通钢材应按饮淡水舱要求除锈涂装。
6.2.6 拆除脚手架时应尽量小心，避免油漆涂层被破坏。
6.3 通风
6.3.1 通风系统必须是防爆型的。
6.3.2 在喷砂过程中，应使用通风软管以使通风位置与喷砂工之间的距离合适。
6.3.3 通风系统应布置合理，不应有“死角”的存在。
在施工和油漆干燥过程中，应维持通风。
6.3.4 通风系统必须保证挥发溶剂浓度不超过爆炸下限（LEL）的10％。
最小的
通风量应按照RAQ（需要的通风量）来计算，并参照MSDS（材料安全数据手册）和油漆喷涂速率，计算式为：通风量（m3/minute）＝RAQ×油漆喷涂速率（L/minute）。
一般来说，油漆喷涂速率为75～100升/小时·人，RAQ及LEL的数值根据使用的不同油漆产品由油漆厂商确认。
6.3.5 油漆施工完毕后还应维持通风，直至测爆合格。
6.3.6 在施工中，为了将可能发生的过喷涂、干喷减到最少，可以将通风量维持在一个较低的水平，通风量和油漆喷涂应达到一个平衡以使挥发的溶剂含量低于爆炸下限（LEL）的10％。
6.3.7 在操作中，通风设备在用电方面必须是安全的。
6.3.8 舱内的压力应该维持比大气压力高，以免通风设备将磨料、灰尘、挥发性溶剂带入到舱中。
6.3.9 通风设备必须24小时监督。
6.4 施工前表面要求
6.4.1 钢材表面必须干燥。
6.4.2 清除各种污染物，主要的污染物有：土和灰、油和油脂、粉笔印、密性试验时的去污剂、化学污渍等。
6.5 表面清洁要求：表面需干燥清洁，所有的表面应无磨料、灰尘、油、化学残留物等。
6.6 结构表面缺陷处理的内容、要求及具体方法按Q/SWS 42-030-2003《船舶涂装通用工艺规范》的规定。
6.7 二次除锈处理的内容、要求及具体方法按Q/SWS 42-030-2003《船舶涂装通用工艺规范》的规定。
6.7.1 分段阶段
船体分段装焊、校正结束，分段进行预舾装，安装管路支架后，即进行分段二次除锈。
视其不同等级要求，除锈可选用喷丸（砂）或动力工具打磨等方法。
喷丸（砂）一般在喷丸（砂）工场内进行。
喷涂前分段大接头250～300毫米的区域用车间底漆保护，并在每度油漆喷涂时留出150毫米的间隔，以便能准确区分每度油漆。
6.7.2 后阶段
当船坞大合拢装焊、校正结束，并经密性试验后，即进行二次除锈，一般采用动力钢丝盘、砂盘打磨或喷砂除锈达到规定等级。
6.8 预涂处理的内容、要求及具体方法按Q/SWS 42-030-2003《船舶涂装通用工艺规范》的规定。
6.9 涂层外观要求，被涂物表面光洁、色泽一致，干膜层应无流挂、龟裂、露底、漏涂等现象。
6.10 饮淡水舱所采用油漆材料应符合GB5369-1985《船舶饮水舱涂料通用技术条件》。
6.11 膜厚检验
涂层膜厚的检验按Q/SWS 42-017-2003《船舶膜厚管理规范》的有关规定进行。
7 工艺过程
7.1 清除飞溅，打磨锐边及不平整表面等。
7.2 清洁，必要时使用水或者清洁剂以除去钢材表面的污染物。
7.3 二次除锈，施工过程及检验按Q/SWS 42-014-2003《船舶二次除锈通用工艺规范》的规定。
7.4 清洁，清除表面残留的灰尘、污渍及其它污染物。
7.5 检验，标记出所有未达到要求的区域并进行修补。
7.6 对不需要涂装的密性焊缝和舾装件等进行包扎保护。
7.7 预涂，对于焊缝、流水孔、加强筋反面等不平整表面或者难以喷涂的地方使用漆刷进行预先涂装，而对于自由边等规则表面则可使用辊筒进行预涂。
7.8 喷涂油漆。
7.8.1 除了预涂时可使用刷子以外，喷涂施工应使用高压无气喷涂。
应注意避免过喷而产生流挂，保证油漆足以覆盖待涂装表面及足够的膜厚。
7.8.2 油漆施工前应保证充分的搅拌。
7.8.3 每一道喷涂路径都应互相重叠并且按照统一的行程进行。
7.8.4 喷嘴的尺寸应当符合油漆施工的有关要求，喷嘴应完好，不漏。
7.8.5 外部暴露处的钢质舾装件和管路都应进行表面处理并涂装同周围环境一样配套的油漆。
7.8.6 应该遵守油漆制造商对具体油漆的复涂间隔期的要求。
船厂和油漆制造商应在每个待涂装区域标记油漆施工的时间，并进行相应的书面记录。
7.8.7 如果超过了油漆的复涂间隔期，在所有受影响的相关区域均应用砂皮或砂盘拉毛，并且在得到了油漆制造商的认可以后才能进行喷涂施工。
7.8.8 除了事先经过认可或确信实际操作可行，在得到认可（如：先上一半后下一半）之前不应进行局部分段的表面处理和喷涂作业。
7.8.9 在喷涂作业期间和喷涂后，应保证良好的通风以保证油漆的在预定时间内完全干燥。
不允许在油漆未干之前就进行复涂。
7.8.10 最后一度油漆施工后，在油漆充分干燥前饮淡水舱内不得充水以保证油漆中的溶剂完全挥发出来。
7.9 压水试验
8 检验
8.1 表面清洁状况检查
二次除锈及每度油漆前均要检查表面清洁状况。
8.2 二次除锈及涂装前的检验
二次除锈检验过程中应检查下列内容：
a）表面清洁状况；
b）表面粗糙度；
c）表面除锈等级；
d）钢板上的所有的漏焊、较深的缺陷等都被修正；
e）所有不需要油漆的部位的包扎保护。
8.3 涂装
油漆检验过程中应检查下列内容
a）涂层表面状况；
b）预涂；
c）干膜厚度检测，按Q/SWS 42-017-2003《船舶膜厚管理规范》的规定；
d）检验舱内所有烧损处，特别是分段大接头焊缝、管路沿线和脚手搭设处等。
油漆完工交验时还应检查下列内容：
a）检验由于管子安装和脚手架拆除引起的机械损伤和通道里的油漆裂缝；应得到了适当的修补。
b）所有的杂物都应被清理出舱；
c）管子接头和管子支架处的手工焊缝被正确除锈并涂装；
d）在后阶段应检验所有压敏胶保护的区域得到适当的表面处理和涂装。
8.4饮淡水舱压水试验
整舱海水存放至少24小时，如采用淡水存放至少48小时。
9 安全注意事项
9.1 严禁与明火立体作业。
9.2 作业场所要有良好的通风环境。
9.3 脚手架的搭设要符合安全要求。
9.4 狭小舱室应遵守双人操作监护制。
9.5 每次作业完应做到“工完、料尽、场地清”。
