二.实验原理:1．IPT(图像处理工具箱)基本函数介绍1. imread函数该函数用于从图形文件中读出图像。
格式A=IMRAED(FILENAME,FMT)。
该函数把FILENAME 中的图像读到A中。
若文件包含一个灰度图,则为二维矩阵。
若文件包含一个真彩图(RGB),则A为一三维矩阵。
FILENAME指明文件，FMT指明文件格式。
格式[X,MAP]=IMREAD(FILENAME,FMT).把FILENAME中的索引图读入X,其相应的调色板读到MAP中.图像文件中的调色板会被自动在范围[0,1]内重新调节。
FMT的可能取值为jpg 或jpeg,tif或tiff,bmp,png,hdf,pcx,xwd。
2.imwrite函数该函数用于把图像写入图形文件中。
格式IMWRITE(A,FILENAME,FMT)把图像A写入文件FILENAME中。
FILENAME指明文件名, FMT指明文件格式。
A既可以是一个灰度图,也可以是一个真彩图像。
格式IMWRITE(X,MAP,FILENAME,FMT)把索引图及其调色板写入FILENAME中。
MAP必须为合法的MATLAB调色板,大多数图像格式不支持多于256色的调色板。
FMT的可能取值为tif或tiff,jpg或jpeg,bmp,png,hdf,pcx,xwd。
3. imshow函数显示图像。
格式IMSHOW(I,N).用N级离散灰度级显示灰度图象I。
若省略N,默认用256级灰度显示24位图像,64级灰度显示其他系统。
格式IMSHOW(I,[LOW HIGH])，把I 作为灰度图显示。
LOW值指定为黑色,HIGH指定为白色，中间为按比例分布的灰色。
用MATLAB统计图像直方图
提示：从1 开始，不 是从0开始！
有用的命令和函数
3、矩阵元素索引
2、双下标：
有用的命令和函数
循环控制： for 语法：for 控制条件
执行语句； end
找出5阶魔方矩阵中的25的坐标。 a=magic(5); m=0; n=0; for i=1:5 for j=1:5 if a(i,j)==25 m=i; n=j; end end end
字母 颜色
y 黄色 m 粉红 c 亮蓝 r 大红 g 绿色 b 蓝色 w 白色 k 黑色
标点 线型
· 点线
○ 圈线
× ×线
＋ ＋字线
－ 实线
*
星形线
： 虚线
－·(--) 点划线
bar(x,y)
while 使用while语句，找出最小的n，使得 n!<10e100
n = 1; while prod(1:n) < 1e100
n = n+1 end fprintf('%g! = %e > 1e100\n', n, prod(1:n)); 70! = 1.197857e+100 > 1e100
绘图：plot（x,y) x = -pi:pi/10:pi; y = tan(sin(x)) - sin(tan(x)); plot(x,y,'--rs','LineWidth',2,...
'MarkerEdgeColor','k',... 'MarkerFaceColor','g',... 'MarkerSize',10)
基本概念
课设报告正文（MATLAB的图像直方图的计算与显示）

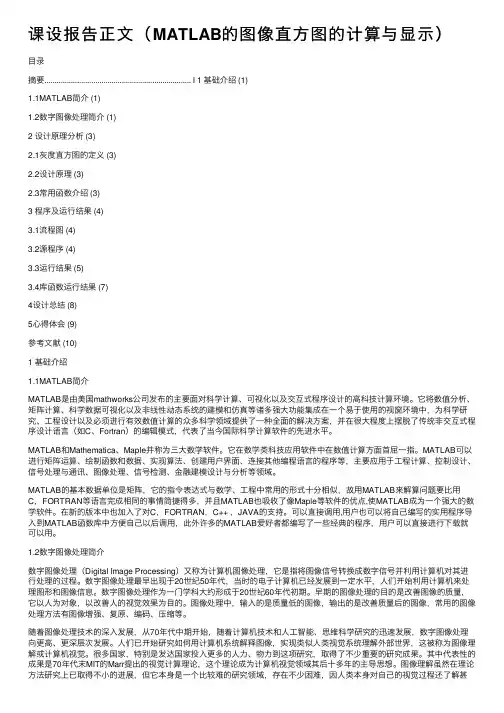

课设报告正⽂（MATLAB的图像直⽅图的计算与显⽰）⽬录摘要........................................................................ I 1 基础介绍 (1)1.1MATLAB简介 (1)1.2数字图像处理简介 (1)2 设计原理分析 (3)2.1灰度直⽅图的定义 (3)2.2设计原理 (3)2.3常⽤函数介绍 (3)3 程序及运⾏结果 (4)3.1流程图 (4)3.2源程序 (4)3.3运⾏结果 (5)3.4库函数运⾏结果 (7)4设计总结 (8)5⼼得体会 (9)参考⽂献 (10)1 基础介绍1.1MATLAB简介MATLAB是由美国mathworks公司发布的主要⾯对科学计算、可视化以及交互式程序设计的⾼科技计算环境。
