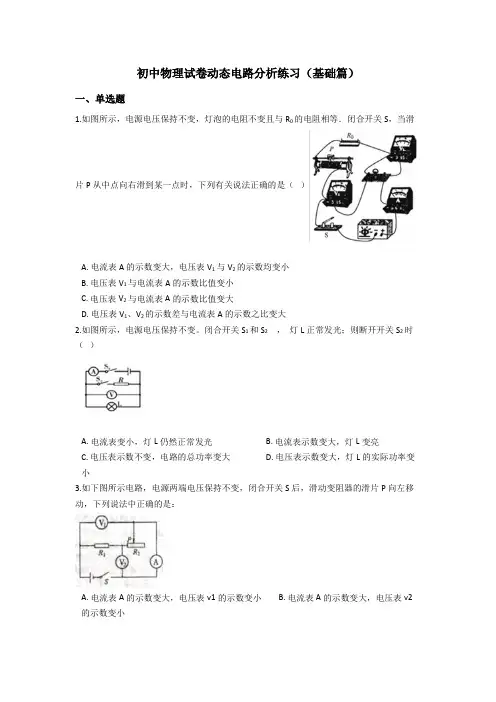

初中物理试卷动态电路分析练习（基础篇）一、单选题1.如图所示，电源电压保持不变，灯泡的电阻不变且与R0的电阻相等．闭合开关S，当滑片P从中点向右滑到某一点时，下列有关说法正确的是（）A. 电流表A的示数变大，电压表V1与V2的示数均变小B. 电压表V1与电流表A的示数比值变小C. 电压表V2与电流表A的示数比值变大D. 电压表V1、V2的示数差与电流表A的示数之比变大2.如图所示，电源电压保持不变。
闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A. 电流表变小，灯L仍然正常发光B. 电流表示数变大，灯L变亮C. 电压表示数不变，电路的总功率变大D. 电压表示数变大，灯L的实际功率变小3.如下图所示电路，电源两端电压保持不变，闭合开关S后，滑动变阻器的滑片P向左移动，下列说法中正确的是：A. 电流表A的示数变大，电压表v1的示数变小B. 电流表A的示数变大，电压表v2的示数变小C. 电压表V2与电流表A的示数之比保持不变D. 电压表V1与电压表V2的示数之差保持不变4.如图所示的电路中，AB为粗细均匀的长为L的电阻导体，以AB上各点对A点的电压U 为纵坐标，各点离A点的距离x为横坐标，则U随x变化的图线应为（）A. B. C. D.5.如图所示是油量自动测定装置的示意图，O为杠杆支点，R0为定值电阻，R x是滑动变阻器，当闭合开关S后（）A. 滑动变阻器R x连入电路的阻值随油量的增加而增大B. 电流表的读数随油量的增加而减小C. 电压表的读数随油量的增加而增大D. 电压表改装成油量表刻度均匀6.在如图所示的电路中，电源电压保持不变。
闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时，在下列①~④项中，不变的（）①电流表A1的示数②电流表A2的示数③电流表A2示数与电流表A1示数的比值④电压表V示数与电流表A1示数的比值A. 只有①B. 只有①②③C. 只有①④D. 只有①③④7.如图所示电路中，电源电压不变，当开关闭合，滑动变阻器的滑片P由左端向右移到中点的过程中，下列判断正确的是（）A. 电压表V和电流表A1、A2的示数都变大B. 电流表A2示数变大，电流表A1和电压表V示数不变C. 若将电源正负极颠倒，电流表A2的示数总比A1的大D. 电流表A1示数变大，电流表A2和电压表V示数不变8.如图所示，当闭合开关S，滑动变阻器滑片P向右滑动过程中，下列说法正确的是()A. 电流表A示数变小B. 灯泡L的亮度变亮C. 电压表V1示数变大D. 电压表V2示数变小9.如图所示，电源电压不变，当开关S由断开变为闭合时，电压表和电流表示数的变化情况是（）A. 电压表、电流表的示数均变小B. 电压表、电流表的示数均变大C. 电压表的示数不变，电流表的示数变大D. 电压表的示数变大，电流表的示数不变10.小李为娄底市2018年5月份的体育测试设计了一个电子身高测量仪。
经典初中物理中考动态电路分析题 (含详细答案)
14．如图甲所示，电源电压为 9V 不变，滑动变阻器的最大阻值为 100Ω，电流在 0．1～0．4A 之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示， 则下列判断正确的是（ ）
A．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在 12.5~70Ω B．电子元件处于正常工作状态时，电路消耗的最小功率为 3．6W C．当 P 在中点时，电子元件与滑动变阻器的电压之比为 1：1 D．电子元件工作时，电阻保持不变 15．如图所示的电路中，电源两端的电压保持持不变，R2 为定值电阻。闭合开关 S，在滑动变 阻器的滑片 P 向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断 正确的是（ ） A．电压表、电流表示数均变大 B．电压表、电流表示数均变小 C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大 16．如图甲所示，电源电压恒为 6V，R 为热敏电阻，其阻值随温度変化如图乙所示，R0 是阻 值为 10Ω的定值电阻，闭合开关 S。通过分析，下列说法错误的是（ ） A．图甲中的 R0 有保护电路的作用 B．温度升高时，电压表的示数会变小 C．温度为 40℃时，电流表的示数为 0．2A D．温度降低时，电压表与电流表示数的比值变小 ， 17．如图甲所示，粗细均匀的电阻丝 AB 通过滑片连入电路（电阻丝的阻值不随温度变化） 小灯泡的额定电压为 6V。闭合开关 S 后，滑片 P 从最左端 A 滑到最右端 B 的过程中，小灯泡 的 I--U 图象关系如图乙所示。则下列计算结果正确的是（ ） A．电源电压为 9V B．小灯泡的额定功率为 3W C．电阻丝 AB 的最大阻值为 6Ω D．滑片 P 在 A、B 两端时小灯泡的电功率之比为 1：8 18．如图甲是某科技小组利用气敏电阻设计的汽车有害尾气排放检测电路，如图乙是气数电
中考物理总复习专题突破2动态电路分析含答案

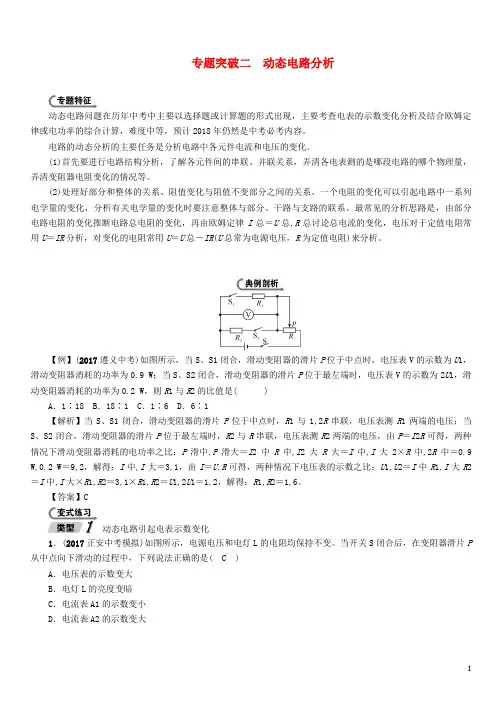

专题突破二动态电路分析动态电路问题在历年中考中主要以选择题或计算题的形式出现，主要考查电表的示数变化分析及结合欧姆定律或电功率的综合计算，难度中等，预计2018年仍然是中考必考内容。
电路的动态分析的主要任务是分析电路中各元件电流和电压的变化。
(1)首先要进行电路结构分析，了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量，弄清变阻器电阻变化的情况等。
(2)处理好部分和整体的关系、阻值变化与阻值不变部分之间的关系，一个电阻的变化可以引起电路中一系列电学量的变化，分析有关电学量的变化时要注意整体与部分、干路与支路的联系。
最常见的分析思路是，由部分电路电阻的变化推断电路总电阻的变化，再由欧姆定律I总＝U总,R总讨论总电流的变化，电压对于定值电阻常用U＝IR分析，对变化的电阻常用U＝U总－IR(U总常为电源电压，R为定值电阻)来分析。
【例】(2017遵义中考)如图所示，当S、S1闭合，滑动变阻器的滑片P位于中点时，电压表V的示数为U1，滑动变阻器消耗的功率为0.9 W；当S、S2闭合，滑动变阻器的滑片P位于最左端时，电压表V的示数为2U1，滑动变阻器消耗的功率为0.2 W，则R1与R2的比值是( )A．1∶18 B．18∶1 C．1∶6 D．6∶1【解析】当S、S1闭合，滑动变阻器的滑片P位于中点时，R1与1,2R串联，电压表测R1两端的电压；当S、S2闭合，滑动变阻器的滑片P位于最左端时，R2与R串联，电压表测R2两端的电压，由P＝I2R可得，两种情况下滑动变阻器消耗的电功率之比：P滑中,P滑大＝I2中R中,I2大R大＝I中,I大2×R中,2R中＝0.9 W,0.2 W＝9,2，解得：I中,I大＝3,1，由I＝U,R可得，两种情况下电压表的示数之比：U1,U2＝I中R1,I大R2＝I中,I大×R1,R2＝3,1×R1,R2＝U1,2U1＝1,2，解得：R1,R2＝1,6。
中考物理二轮复习核心考点讲解与训练—动态电路的定性分析与定量计算(含答案解析)
中考物理二轮复习核心考点讲解与训练—动态电路的定性分析与定量计算（含答案解析）知识点一动态电路1.电路动态问题:就是对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。
2.动态电路判断要点(1)弄清电路中各元件之间的关系:具体来说，要弄清电阻之间是串联还是并联或两者皆有:所给的电表是测量干路的电流(或电压)还是支路中的电流(或电压)等。
(2)两个总电阻的变化规律:①并联电路中的总电阻比并联的每个电阻都小;②在任何一个电路(无论该电路是串联还是并联或两者皆有)中，总电阻随电路中某一个电阻的增大而增大，随某一个电阻的减小而减小。
3.基本思想明确电路中的变量和不变量，首先确定不变的物理量(如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压等)，然后根据相关的规律去分析其它量的变化。
4.解题思路总体遵循“先局部--再整体--再局部”的思路，具体说来:①由某个电阻或开头的变化分析总电阻的变化(局部);②根据欧姆定律，由总电阻的变化分析总电流的变化(整体);③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化(局部)。
5.记忆方法动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电;串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升:并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。
知识点二两种分析模型类型一：滑动变阻器引起的串联电路动态分析滑动变阻器移动R 滑阻值改变电路总电阻改变电路中电流（总电功率）改变定值电阻两端的电压（电功率）改变滑动变阻器的电压改变（电功率不确定）类型二：滑动变阻器引起的并联电路动态分析滑动变阻器移动R 滑阻值改变本支路电阻改变电路中电流（总电功率）改变1.（2023•兰州）小明设计的质量测量仪如图所示，电源电压保持不变，闭合开关S 后，下列说法中正确的是（）R 总=R 滑+R 定U 定=I 定R 定U 滑=U 总-U 定I 总=U 总/R 总I 支=U 总/R 支P 总=U 总I 总P 定=I 2定R 定A．不放重物时，小灯泡L的亮度最暗B．与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯C．重物的质量越大，电流表示数越小，电压表示数也越小D．重物的质量越小，电路消耗的总功率越小【解答】解：A、不放重物时，滑片在最上方，滑动变阻器接入电路的电阻最小，总电阻最小，根据欧姆定律可知，电路中的电流最大，根据P＝I2R可知，小灯泡的功率最大，小灯泡L的亮度最亮，故A 错误；BC、重物的质量越大，滑动变阻器接入电路中电阻变大，根据串联电路的分压规律可知，滑动变阻器分担的电压变大，电压表示数变大；此时电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小；与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯，故B正确、C错误；D、同理可知，重物的质量越小，电路中的电流越大，根据P＝UI可知，电路消耗的总功率越大，故D错误。
电学中的极值问题--动态电路计算(解析版)
考点12-1电学中的极值问题--动态电路计算（多选）1．如图所示电路，电源电压为9V 且保持不变，闭合开关后，当滑片P 在右端时，电流表示数为0.3A ，滑动变阻器消耗功率为1.8W ，当滑片P 移至中点时，电压表示数变化了2V ，小灯泡恰好正常发光，下列说法正确的是（）A ．滑动变阻器的最大阻值为18ΩB ．滑片在右端时，灯泡的功率为0.9WC ．灯泡正常发光时的功率为2WD ．灯泡正常发光时的电阻为12.5Ω【答案】BCD 【解析】【解析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
A ．当滑片P 在右端时，滑动变阻器的电阻最大，电流表示数为0.3A ，滑动变阻器消耗功率为1.8W ，根据P=UI 知滑动变阻器的电压为： 1.8W===6V 0.3AP U I 滑滑，滑动变阻器的最大电阻为：6V===20Ω0.3AU R I 滑滑，故A 错误；B ．小灯泡两端的电压为U L =U -U 滑=9V-6V=3V ；此时小灯泡的功率为：P L =U L I =3V×0.3A=0.9W ，故B 正确；C ．当滑片P 移至中点时，滑动变阻器的电阻减小，变为原来的一半，为：11=20=1022R ⨯ΩΩ滑；滑动变阻器的电阻减小，分压减少，电压表示数减小了2V ，变为6V-2V=4V ，此时电路的电路为：4V==0.4A 10ΩI U R '''=滑滑，此时小灯泡恰好正常发光，小灯泡两端的电压为：U L '=U -U 滑=9V-4V=5V ，小灯泡的额定功率为：P额=U L I'=5V×0.4A=2W ，故C 正确；D ．小灯泡的额定电阻：5V=12.5Ω0.4AL U R I '=='，故D 正确；2．现有一个电压不变的电源，两个定值电阻1R 、2R ．先将这两个电阻以某种形式连接到电源上，1R 消耗功率为0P ；再将它们以另一种形式连接到该电源上，1R 消耗功率为90P ．两种连接形式中均有电流通过2R ，则先后两种连接形式中（）A ．1R 两端的电压比为1：2B ．1R 两端的电压比为1：3C ．2R 消耗的功率比为4：9D ．2R 消耗的功率比为2：9【答案】BC 【解析】根据P =I 2R 和I =U R 得P =2UR，则U =PR ，故两次R 1两端电压比为01P R ：019P R =1:3设电源电压为U 0，则R 1与R 2串联时，U 1=112R R R +U 0，R 1与R 2并联时，U 1’=U 0，U 1<U 1’，故第一次为串联，第二次为并联．U 1:U 1’=1:3，112R R R +=13，R 2=2R 1与P 2=I 2R 2=I 22R 1=2P 0，P 2’='222U R ='2112U R =92P 0，故两次R 2消耗的功率比为4:9．3．如图是一台电热饮水机的电路简图。
初中物理《电路分析与设计、动态电路、电路安全与极值》练习与答案
题型01 电路分析1．（多选）如图所示的电路，下列分析正确的是（ ）。
A．只闭合S l时，L1发光、L2不发光；B．只闭合S2时，L1不发光、L2发光；C．闭合S l、S2时，L1、L2并联，A2测L2电流；D．闭合S l、S2时，L1、L2串联，A1、A2示数相等【答案】AC。
【解析】A．只闭合S l时，电路中只有L1，故L1发光、L2不发光，A正确；B．只闭合S2时，电路处于开路状态，L1、L2都不发光，故B错误；CD．闭合S l、S2时，L1、L2并联，A2测L2电流，A1测干路的电流，故C正确，D错误。
故选AC。
2.如图所示，要使灯泡L1和L2组成并联电路，应（ ）。
A．只闭合S2 B．只闭合S3 C．只闭合S1和S3 D．只闭合S2和S3【答案】C。
【解析】A．只闭合2S时，电路是开路，1L与2L两个灯泡均不发光，故A错误；B．只闭合3S时，只有2L灯亮，1L不亮，故B错误；C．只闭合1S和3S时，两灯都亮，且并联，故D正确；D．只闭合2S和3S时，灯L1被短路，电路中只有L2亮，故C错误。
故选C。
3.如图所示，当S1、S2都闭合时（）。
初中物理《电路分析与设计、动态电路、电路安全与极值》练习与答案A．只有R3接入电路 B．R2和R3接入电路，且R2和R3并联C．R1、R2、R3都接入电路，且它们并联 D．R1、R2、R3都接入电路，且它们串联【答案】C。
【解析】如图所示，当S1、S2都闭合时，电流从电源正极出发，分成三支，一支经S1、R3回到负极；一支经R1、S2回到负极；一支经S1、R2、S2回到负极。
所以R1、R2、R3都接入电路，且它们并联。
故ABD不符合题意，C符合题意。
故选C。
4.如图所示，A、B、C、D是四个接线柱，要使L1、L2串联，应用导线分别连接____两个接线柱；为了防止电源短路，一定不能用导线连接_________两个接线柱。
【答案】B、C；C、D。
【解析】[1]若把接线柱B与C连接，此时电路中电流只有一条路径，电源正极→灯泡L1→灯泡L2→电源负极，此时L1、L2串联。
电学中的极值问题--动态电路计算(解析版)
考点12-2电学中的极值问题--动态电路计算（多选）1．如图所示，电源电压保持不变，调节滑动变阻器滑片，下列说法正确的是（）A．滑片向左滑动，电流表示数增大，电压表示数减小B．滑片向左滑动，电流表、电压表示数都增大C．滑片向右滑动，电流表、电压表示数都减小D．滑片向右滑动，电流表示数减小，电压表示数增大【答案】BC【解析】AB．如图所示，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压，当滑片向左移动时，滑动变阻器的阻值减小，根据串联电路电阻规律，总电阻减小，利用欧姆定律可知，电路电流增大，根据串联分压的特点，灯泡两端电压也增大，即电流表、电压表示数都增大，故A错误，B正确；CD．当滑片向右移动时，滑动变阻器的阻值增大，根据串联电路电阻规律，总电阻增大，利用欧姆定律可知，电路电流减小，根据串联分压的特点，灯泡两端电压也减小，即电流表、电压表示数都减小，故C正确，D错误。
2．在如图甲所示的电路中，电源电压为9V且保持不变，电流表的规格为0～0.6A，电压表的规格为0～15V，灯泡上标有“6V6W”字样，灯泡电流随电压变化关系如图乙所示，则下列说法正确的是（）A．当电流表示数为0.4A时，电压表的示数为8VB．为了保证电路安全，滑动变阻器接入电路中的最小阻值是11.67ΩC．灯泡消耗的最大功率为5.4WD．灯泡消耗的最大功率为1.2W【答案】ABD【解析】A．由甲图可知，灯泡和滑动变阻器串联，电压表测滑动变阻器的电压，电流表测电路中的电流，由图象可知，当电流表示数为0.4A时，小灯泡两端的电压为1V，则电压表读数U=U总−U L′=9V−1V=8V故A正确；B．灯泡正常发光时的电压为6V，由乙图可知正常发光时的电流为1A，电流表的量程为0∼0.6A，则电路中最大电流为0.6A，即灯泡能够达到最大电流为0.6A，由乙图可知，当电流为0.6A，灯泡两端的电压为2V，电源电压为9V，由串联电路的电压规律可知，电压表的示数为7V，根据欧姆定律可得，滑动变阻器接入电路中的最小电阻R滑min=UI滑=7V0.6A≈11.67Ω故B正确；CD．灯泡能够达到最大电流为0.6A，灯泡两端的电压为2V，故灯泡消耗的最大总功率P=UI=2V×0.6A=1.2W故C错误，D正确。
2025年广西中考物理一轮复习板块1-电学综合-极值、范围类动态电路计算
• 3 V，此时滑动变阻器阻值最大，电路中电流
答：略．
• I最小＝－ ＝ . － ＝0.25 A，滑动变阻器R2最大阻值R2最大＝
＝
＝12 Ω，综上所述滑动变阻器R2的取值范围为3～12
.
最小
• 变式2
(多选题)小明设计如图所示的电路测量小灯泡的电功
此时电路总功率
P总＝UI＝4.5 V×0.75 A＝3.375 W
答：略．
• (3)当开关S、S3闭合，S1、S2断开时，在确保电路元件安全
的情况下，滑动变阻器R2的取值范围．
解：当开关S、S3 闭合，S1 、S2 断开时，R1 断路，灯泡L与滑动变
阻器R2串联，电压表测滑动变阻器R2两端的电压，灯泡的额定电
公式P＝
大
＋
总大
可得
＝
总小
＋大
＝
＋大
＋ 大
＝
＋
＋ ×
＝
，可求得RL＝20 Ω.滑
片移动到中点时，电路总电阻R总＝RL＋ R2大＝20
Ω＋ ×20
Ω＝30
Ω此时小灯泡L恰好正常发光，电路中的电流IL额＝I总＝ 总 ＝
电压，当滑动变阻器接入的阻值最大时，电流表示数最小，电压
表示数最大，则此时电路中的电流I1＝0.24 A，滑动变阻器两端的
电压U1＝6 V，通电10 s，R消耗的电能
W＝U1I1t＝6 V×0.24 A×10 s＝14.4 J
答：当R接入电路为最大阻值时，若通电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理电学动态电路分析（极值问题）基础版一、单选题1.如图所示是一种测量环境湿度仪器的简化工作原理图。
电源电压恒为6V，定值电阻R2上标有“l5Ω0.3A”字样，R1为湿敏电阻，其阻值随环境湿度的增加而减小，阻值变化范围为10Ω～30Ω，电压表量程为0～3V，电流表量程为0～0.6A。
闭合开关S，环境湿度适当，在保证两电表安全的情况下，下列说法中正确的是（）A. 湿度增大时，电压表示数变大B. 湿度增大时，电流表示数减小C. 电流表的变化范围是0.2A～0.24AD. 电路的最大总功率是1.8W2.如图所示是小明设计的一个简易电子身高测量仪的示意图。
其中，电源电压恒为6V，保护电阻R0=20Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP(右端P是滑片)与电路接触良好，电阻不计。
小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表。
若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息可知（）A. 电阻棒的总电阻是60ΩB. 小聪的身高是1.7m，小亮的身高是1.5mC. 小聪的身高是1.5m，小亮的身高是1.7mD. 从理论上分析，该测量仪的身高测量范围是1.2∼1.8m3.如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R x最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍4.如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。
下列结论正确的是（）A. 电源电压是12VB. R2的阻值是30ΩC. 电流表的最大示数是2.1AD. 该电路的最大功率是64W5.如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω6.如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过0.6AB. R1两端电压不超过3VC. 滑动变阻器连入电路的阻值在10−20Ω范围内变化D. 电路的总功率在1.8～3W范围内变化7.现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。
将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V 开始减小，电流表的示数从0.3A开始增大。
下列结论正确的是（）A. 电源的电压为5VB. 小灯泡的最大功率为0.3WC. 滑动变阻器的最大阻值为20ΩD. 整个电路的最小功率是1.8 W8.在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0～3V，电流表量程0﹣0.6A，滑动变阻器R的规格是“10Ω1A”，灯泡L标有“2.5V 0.5A”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是（）A. 电流表的示数变化范围0.3A～0.6AB. 灯泡消耗的最小功率为0.9WC. 电路消耗的最大总功率为2.7WD. 滑动变阻器允许调节的阻值范围是4Ω～10Ω9.如图甲所示，电源电压恒定不变，电流表量程为“0〜0.6A”，电压表量程为“0〜3V”，滑动变阻器规格为“20Ω，1A”，R1为定值电阻。
在保证各用电器安全的情况下，移动滑动变阻器滑片的位置，记下电压表和电流表的示数后，分别求出R2对应的电功率和电阻值，画成图象如图乙，下列说法中正确的是（）①电源电压为6V②R1的阻值为5Ω③电压表的示数变化范围是1V﹣3V④整个电路消耗的最小功率为1.35WA. 只有①②正确B. 只有③④正确C. 只有②④正确D. 只有②③④正确10.如图所示，电源电压保持6V不变，电流表量程为0～0. 6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω0.5A”.滑动变阻器R2的规格为“20Ω1A”.闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0. 2A～0. 5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8 W～3WA. ①③B. ①④C. ②③D. ②④二、多选题11.在如图所示的电路中，电源电压为4V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，小灯泡标有“2V 1W”字样（灯的电阻不变），滑动变阻器上标有“20Ω1A”字样。
闭合开关，在保证电路各元件安全的情况下，下列说法正确的是（）A. 小灯泡的最小功率为0.36WB. 电压表的示数范围是1～3VC. 滑动变阻器接入电路中的阻值范围是4～12ΩD. 电路总功率变化范围1～2W12.如图所示是某同学设计的监测河水流速变化的装置原理图。
机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω，1A”。
闭合开关S，随着水流速度的改变，下列说法正确的是（）A. 当水流速度增大时，电压表的示数变大B. 当水流速度减小时，电压表与电流表的示数之比变大C. 滑动变阻器允许接入电路的取值范围为2.5Ω～10ΩD. 电路消耗总电功率的变化范围为1.35W～4.05W13.如图甲所示的电路中，定值电阻R1阻值为7.5Ω，R2为滑动变阻器，闭合开关S后，滑片P从b端移动a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，下列判断正确的是（）A. 电源电压为9VB. 滑动变阻器的阻值范围是0～15ΩC. 电路消耗的最大电功率为2.7WD. R1消耗的最小功率为0.6W三、填空题14.如图所示，电源电压恒为12V，定值电阻R1＝10Ω，R2＝15Ω，滑动变阻器R3的最大阻值为18Ω，则R1上每秒钟发热的最小值为________J，R3的电功率的最大值为________W。
15.如图所示的电路，电源电压恒定，闭合开关，当变阻器滑片P往左滑动时，灯泡L的亮度________；调节滑片P从变阻器最右端滑到最左端的过程中，电压表V1的变化范围为2.5V～4.5V，电压表V2的变化范围为2V〜0V，电流表的变化范围为0.1A〜0.16A，则变阻器的最大阻值是________Ω。
16.如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示，则电源电压为________V，滑片从b点滑到a点的过程中，电路消耗的总功率最大值为________W，滑片在a点时，10s内电阻R消耗的电能为________J。
四、计算题17.如图，L为标有为“2.5V0.625W”的小灯泡，滑动变阻器R2的最大电阻为15Ω，电源电压保持恒定。
闭合开关S1、S2，且R2阻值为0时，灯泡L正常发光，电流表读数I=0.75A．求：（不考虑温度对灯泡电阻的影响）（1）电源电压U；（2）电阻R1的阻值；（3）电路接通时的最小功率。
18.如图，电源电压恒为4.5V，灯泡L上标有“3V 1.5W”字样，滑动变阻器R2上标有“15Ω1A”字样，定值电阻R1阻值为10Ω，电流表量程为0﹣3A，电压表量程为0﹣3V，不计温度对灯丝电阻的影响。
求：（1）灯泡正常工作时电阻为多大；（2）当开关S、S1、S2闭合，S3断开时，电路最小总功率为多大；（3）当开关S、S3闭合，S1、S2断开时，在确保电路元件安全的情况下，滑动变阻器R2的取值范围19.如图所示，灯泡上标有“9V5.4W”的字样（假设灯丝电阻不变），只闭合S1，当滑动变阻器滑动到某处时，电流表A2读数为0.2A.电压表V读数为9V；两个开关全部闭合，滑动变阻器滑动到最左端时，灯泡恰好正常发光，电流表A2读数为1.0.A，则（1）只闭合S1，电流表A2读数为0.2A时，滑动变阻器接人电路的电阻值；（2）电阻R1的电阻值；（3）滑动变阻器从左向右滑动过程中，滑动变阻器的最大功率。
20.如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R1=20Ω，滑动变阻器R2的规格为“100Ω1A”。
（1）闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；（2）闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V,求R3的阻值；（3）闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范图.答案解析部分一、单选题1.【答案】C2.【答案】C3.【答案】D4.【答案】C5.【答案】C6.【答案】D7.【答案】D8.【答案】D9.【答案】C10.【答案】A二、多选题11.【答案】C,D12.【答案】B,C13.【答案】B,C三、填空题14.【答案】0.9；615.【答案】变亮；2016.【答案】15；45；90四、计算题17.【答案】（1）解：当S1、S2都闭合，且R2阻值为0时，灯泡L与R1并联，且小灯泡刚好正常发光。
由并联电路的特点可得，电源电压：U=U L=2.5V答：电源电压U是2.5V（2）解：小灯泡正常发光时，由P= U2R得灯的电阻：R L= U L2P L = (2.5V)20.625W=10Ω；则此时通过灯泡的电流：I L= U LR L = 2.5V10Ω=0.25A；开关S1和S2都闭合，灯泡L与R1并联，电流表测总电流，因并联电路的干路电流等于各支路电流之和，所以通过R1的电流：I1=I-I L=0.75A-0.25A=0.5A，由I= UR得R1的阻值：R1= U1I1= 2.5V0.5A=5Ω答：电阻R1的阻值是5Ω（3）解：由上数据可知：R L＞R1，所以当滑动变阻器的滑片滑到最右端，开关S2断开，S1闭合时，灯泡L和R2的最大阻值串联，电路中总电阻最大，电路中总功率最小。
