CAD机械制图进阶练习题一
机械cad技术基础试题及答案
机械cad技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在CAD软件中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. ELLIPSE答案：A2. 机械CAD中，使用哪个工具可以测量两点之间的距离？A. DIMENSIONB. OFFSETC. ARRAYD. MIRROR答案：A3. 在CAD中，哪个命令可以创建矩形？A. RECTANGLEB. POLYGONC. SPLINED. SPLINE答案：A4. CAD软件中，如何快速复制对象？A. COPYB. MOVEC. ROTATED. SCALE答案：A5. 在CAD中，哪个命令用于创建圆？A. CIRCLEB. ELLIPSEC. ARCD. LINE答案：A6. 如何在CAD中创建一个圆的圆弧？A. ARCB. CIRCLEC. ELLIPSED. LINE答案：A7. 在CAD中，哪个命令用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ARC答案：A8. CAD软件中，如何创建一个圆的椭圆？A. ELLIPSEB. CIRCLEC. ARCD. LINE答案：A9. 在CAD中，哪个命令用于创建点？A. POINTB. MARKERC. DOTD. SPOT答案：A10. CAD软件中，哪个工具可以测量角度？A. DIMANGULARB. ANGLEC. DIMENSIOND. MEASURE答案：B二、多项选择题（每题3分，共15分）1. 在CAD中，以下哪些命令可以用来创建圆？A. CIRCLEB. ELLIPSEC. ARCD. LINE答案：A, B, C2. 在CAD中，以下哪些命令可以用来创建多段线？A. POLYLINEB. LINEC. SPLINED. ELLIPSE答案：A, B3. 在CAD中，以下哪些命令可以用来修改对象？A. MOVEB. COPYC. ROTATED. SCALE答案：A, B, C, D4. 在CAD中，以下哪些工具可以用来测量？A. DIMENSIONB. MEASUREC. LENGTHEND. OFFSET答案：A, B5. 在CAD中，以下哪些命令可以用来创建文本？A. TEXTB. MTEXTC. DTEXTD. HATCH答案：A, B, C三、判断题（每题1分，共10分）1. 在CAD中，使用“LINE”命令可以绘制直线和射线。
机械制图练习题库+参考答案
机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。
A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。
A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。
A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。
A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。
A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。
A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。
CAD中级制图培训：cad机械制图练习题
CAD机械制图练习题大全是非题1．缩放命令(Zoom)只能改变图形在绘图区上的视觉大小和位置，而不改变图形的实际大小和在图纸上的相对位置。
（）2．镜像命令(MIRROR)可对汉字作镜像变换。
（）3．在AutoCAD中，一个层可用On/Off（开/关）、Lock/UnLock（加锁/解锁）、Freeze/Thaw（冻结/解冻）来表示其特征。
（）4．AutoCAD是只能用于机械设计和建筑的绘图软件。
（）5．AutoCAD的目标捕捉是用于选择图形关键点的几何过滤器，它辅助用户选取指定点。
（）6．在AutoCAD中，对圆弧只能进行半径尺寸标注。
（）7．在AutoCAD中可用三点画圆，所画的圆只由三点的坐标位置确定，与点的输入顺序无关。
（）8．AutoCAD修剪（Trim）命令不能够修剪圆。
（）9．在AutoCAD中，用户不能直接创建面域，只能使用REGION从已有的2D封闭对象，如封闭直线、多线段、远圆、样条曲线来创建面域。
（）10．在AutoCAD中针对圆实体使用比例(SCALE)命令时，基点只能选在圆心处。
（）11．AutoCAD中捕捉间距是看不见的。
（）12．用AutoCAD 的LINETYPE命令改变线型后，对绘制圆无效。
（）13．在AutoCAD中，单独的一个圆也可以直接用修剪命令进行修剪。
（）14． AutoCAD使用过程中必须用鼠标。
（）15．在AutoCAD中进行尺寸标注时，尺寸文本是不能修改的，因它是图形实际尺寸的测量值。
（）16．使用AutoCAD的COPY命令，一次能复制多个图形对象。
（）17．AutoCAD是美国微软公司推出的计算机辅助绘图工具软件包。
（）18．在AutoCAD中，执行一次COPY命令不能将同一图形复制多份。
（）19．AutoCAD的U命令的功能是恢复删除的图形对象。
（）20．在AutoCAD中，用户在屏幕上同时打开多个窗口时，若独立地放大、缩小或平移这些窗口，彼此之间会产生干涉。
CAD机械类习题集
机械类CAD习题集1.线条及标注2.倒角倒圆角3.线条/圆命令4.线条综合案例5.线条综合案例（注意使用对象捕捉）6. 线条图圆综合案例（注意使用对象捕捉）7. 线条/图圆综合案例8. 线条图圆综合案例9. 线条图圆综合案例（注意切点捕捉）10.圆/椭圆命令使用11.椭圆/正多边形命令使用12.圆/椭圆/线条综合案例13.阵列14.阵列15.阵列16.阵列17.阵列18.综合案例19.综合案列20.综合案列21.综合案列22.综合案列23.综合案列24.综合案列25.综合案列26.综合案列27.综合案例28.综合案例29.综合案列30.综合案列31.综合案列32.综合案列33.综合案列AutoCAD绘图员试题1学校: 准考证号: 班级: 姓名: 得分: 一、绘图要求1．图幅设置要求：根据图形大小绘制A4（竖放）或A3（横放）图框，按照如图所示图形尺寸，按1：1绘图并标注尺寸；2．图层设置要求：将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分；3．尺寸标注样式中字体用“isocp.shx”，倾斜15°；4．将图形文件以“准考证号＋姓名”为文件名保存在D盘根目录下，并按要求上传。
二、绘图内容及评分标准（一）抄画平面图形（30分）说明：局部放大图可不画AutoCAD绘图员试题2学校: 准考证号: 班级: 姓名: 得分: 一、绘图要求1．图幅设置要求：根据图形大小绘制A4（竖放）或A3（横放）图框，按照如图所示图形尺寸，按1：1绘图并标注尺寸；2．图层设置要求：将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分；3．尺寸标注样式中字体用“isocp.shx”，倾斜15°；4．将图形文件以“准考证号＋姓名”为文件名保存在D盘根目录下，并按要求上传。
二、绘图内容及评分标准（一）抄画平面图形（30分）学校: 准考证号: 班级: 姓名: 得分: 一、绘图要求1．图幅设置要求：根据图形大小绘制A4（竖放）或A3（横放）图框，按照如图所示图形尺寸，按1：1绘图并标注尺寸；2．图层设置要求：将轮廓线、中心线、虚线、标注以及图案填充等用适当的颜色、线型和线宽区分；3．尺寸标注样式中字体用“isocp.shx”，倾斜15°；4．将图形文件以“准考证号＋姓名”为文件名保存在D盘根目录下，并按要求上传。

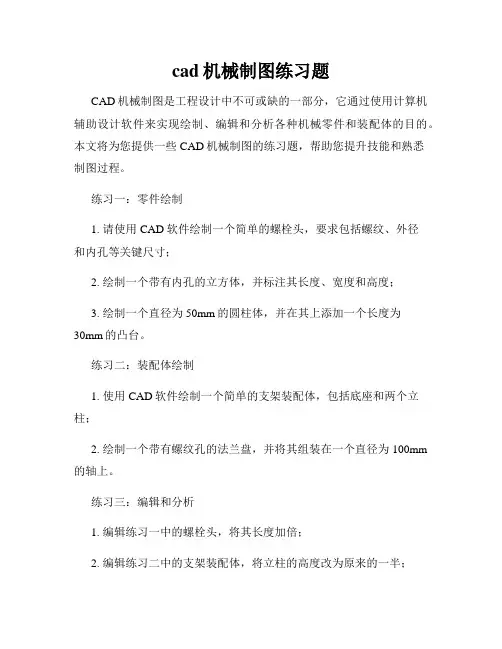

cad机械制图练习题
cad机械制图练习题
CAD机械制图是工程设计中不可或缺的一部分，它通过使用计算机辅助设计软件来实现绘制、编辑和分析各种机械零件和装配体的目的。
本文将为您提供一些CAD机械制图的练习题，帮助您提升技能和熟悉
制图过程。
练习一：零件绘制
1. 请使用CAD软件绘制一个简单的螺栓头，要求包括螺纹、外径
和内孔等关键尺寸；
2. 绘制一个带有内孔的立方体，并标注其长度、宽度和高度；
3. 绘制一个直径为50mm的圆柱体，并在其上添加一个长度为
30mm的凸台。
练习二：装配体绘制
1. 使用CAD软件绘制一个简单的支架装配体，包括底座和两个立柱；
2. 绘制一个带有螺纹孔的法兰盘，并将其组装在一个直径为100mm 的轴上。
练习三：编辑和分析
1. 编辑练习一中的螺栓头，将其长度加倍；
2. 编辑练习二中的支架装配体，将立柱的高度改为原来的一半；
3. 对练习一中的螺栓头进行强度分析，确定其能够承受多大的负荷。
练习四：图纸生成
1. 将练习二中的法兰盘和轴生成2D图纸，并添加详细的标注和尺寸；
2. 生成一个装配体图纸，包括练习二中的支架装配体的正视图、侧
视图和俯视图。
通过完成以上练习题，您将能够熟悉CAD机械制图的基本操作和
工作流程。
请根据软件特性和您个人的习惯，合理选择绘图工具和绘
图方法。
在练习过程中，要注意准确标注关键尺寸和要求，保持图纸
的规范和易读性。
希望这些练习题能够帮助您提升CAD机械制图的技能和经验。
不
断练习和探索将使您在实际工程设计中更加熟练和自信。
祝您成功！。
机械制图高级cad试题及答案
机械制图高级cad试题及答案一、选择题（每题2分，共20分）1. 在CAD中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 以下哪个选项不是CAD中常用的图层属性？A. 颜色B. 线型C. 线宽D. 填充答案：D3. 在CAD中，如何快速切换到上一个命令？A. 按空格键B. 按回车键C. 按Tab键D. 按Ctrl键答案：A4. CAD中，哪个命令用于绘制圆？A. CIRCLEB. ELLIPSEC. SPLINED. POLYLINE答案：A5. 在CAD中，如何快速选择一个对象？A. 单击对象B. 框选对象C. 按Ctrl键选择D. 按Shift键选择答案：A6. CAD中，哪个命令用于绘制矩形？A. RECTANGLEB. POLYLINEC. SPLINED. ELLIPSE答案：A7. 在CAD中，哪个命令用于创建多边形？A. POLYLINEB. ELLIPSEC. RECTANGLED. POLYGON答案：D8. CAD中，哪个命令用于绘制圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A9. 在CAD中，如何快速复制一个对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用OFFSET命令答案：A10. CAD中，哪个命令用于创建样条曲线？A. SPLINEB. POLYLINEC. LINED. ARC答案：A二、填空题（每题2分，共20分）1. 在CAD中，使用________命令可以快速创建多个相同对象。
答案：ARRAY2. 要改变CAD中对象的颜色，需要修改对象的________属性。
答案：颜色3. 使用________命令可以测量CAD中两点之间的距离。
答案：DIST4. 在CAD中，________命令用于创建倒角。
答案：CHAMFER5. 要创建一个圆形，需要指定圆的________。
机械识图机械制图AutoCAD基础知识考试试题及答案
.1一、填空题分）（共50分，每空5 A4、A31五种格式。
、机械制图的图纸幅面有A0、A1、、A212、图纸中图框格式的标题栏一般位于图纸的右下角。
、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投35 影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。
6、由立体图找出对应的三视图。
445163285、对照立体图，将对应的左视图和俯视图图号填入表中。
11 7 12 98465、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，64 视图分为：基本视图、向视图、局部视图和斜视图四种。
47、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。
将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放 8、1大图。
'..2、断面图可分为移出断面和重合断面两种。
9110、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。
和2MCL527、气化CO2压缩机分为垂直剖分式和水平剖分式，其型号分别为116级压缩。
7级压缩，后者为52BCL305，其中前者为，两级之间）12、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封），轴端两侧的密封为（轴，平衡盘的密封为（平衡盘密封）的密封为（级间密封）6 。
端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）2 、组合体尺寸的基本要求是正确、完整、清晰、合理。
13 分）每题1（共10分二、不定项选择题）为单位，在尺寸数字后面不必写出单位名 D 1、图样中的尺寸大小均以（称。
mm cm D、km B、dm C、A、 ( B )绘制。
2、尺寸线、尺寸界线用 D、虚线、细实线 C、点划线A、粗实线B、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加3 ）。
注直径符号（ CL 、d C、Ф DA、D B、。
（ C ）4、投影面体系中，正立在观察者正前方的投影面称为、正立投影面、侧立投影面 CA、水平投影面 B 。
机械制图考试练习题及答案1_2023_背题版
***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案1(500题)***************************************************************************************机械制图考试练习题及答案11.[单选题]图纸的基本幅面分为（ ）。
A)3种B)4种C)5种答案:C解析:2.[单选题]简单的装配图中的零件除标准件外,其余零件一 般应称为(A)非标准件B)专用件C)特殊零件答案:B解析:3.[单选题]正等轴测图的轴间角为（ ）A)120B)60C)90答案:A解析:4.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。
A)1:01B)2:01C)5:01答案:C解析:5.[单选题]下列比例当中表示放大比例的是（ ）A)1:01B)2:016.[单选题]看组合体三视图的方法有（ ）A)形体分析法B)线面分析法C)以上都是答案:C解析:7.[单选题]普通螺纹的牙型为( )。
A)三角形B)梯形C)锯齿形答案:A解析:8.[单选题]制图字体要求汉字应写成（ ）字，并采用国标中规定的简化字A)宋体B)仿宋体C)长仿宋体答案:C解析:9.[单选题]哪种坐标输入法需要用@符号？A)极坐标B)绝对坐标C)相对坐标答案:C解析:10.[单选题]在三视图中，主视图反映物体的（ ）A)长和宽B)长和高C)宽和高答案:B解析:11.[单选题]在CAD中一组同心圆可由一个已画好的画用（ ）命令来实现。
A)拉伸命令B)移动命令12.[单选题]当内螺纹为不可见时，螺纹的所有图线均用（）绘制。
A)粗实线B)虚线C)细实线D、点画线答案:B解析:13.[单选题]局部放大图可画成视图、剖视、断面，它与被放大部分表达方式间的关系是A)必须对应- -致B)有一定的对应关系，有时无关C)无对应关系，视需要而定答案:C解析:14.[单选题]主视图与左视图（ ）A)长对正B)高平齐C)宽相等答案:B解析:15.[单选题]在机械图样的绘制中，采用的投影法是A)中心投影法B)斜投影法C)正投影法答案:C解析:16.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性B)真实性C)收缩性答案:A解析:17.[单选题]轴线、对称中心线一般采用（ ）线型A)细实线B)细点画线18.[单选题]重合剖面的轮廓线都是用A)细点画线绘制B)粗实线绘制C)细实线绘制答案:C解析:19.[单选题]在AutoCAD中，用于打开／关闭正交方式的功能健是________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD机械制图进阶练习题一
图片：
求：
1. a之长度为何？
a. 46.1429
b. 46.2491 .
c. 46.4219
2. b之半径值为何？
a. 29.6819
b. 29.8169
c. 29.9186
3. c之长度为何？
a. 33.8928
b. 33.9829 .
c. 33.9928
4. d之半径值为何？
a. 23.5789
b. 23.7859
c. 23.8795
5. e之长度为何？
a.53.4548
b. 53.5448
c. 53.8445
6. f之半径值为何？
a. 49.0000
b. 49.0120
c. 49.1020
7. 青色剖面线区域之面积为何？
a. 2977.2585
b. 2977.5385
c. 2977.5835
大家可以先想一想，动手画一画，答案在下一页。
图片：
图片：
图片：
进阶级练习题1】标准答案：
1. a之长度= 46.4219，就是（c）
2. b之半径值= 29.8169，就是（b）
3. c之长度= 33.9928，就是（c）
4. d之半径值= 23.5789，就是（a）
5. e之长度= 53.5448，就是（b）
6. f之半径值= 49.0000，就是（a）
7. 青色剖面线区域之面积= 2977.5835，就是（c）
附图：
【进阶级练习题1】解题思路：
此题难度虽不高，但许多制图条件都是隐藏的，需思前想后，动一下脑筋，才能
想出来。
一般，图到手后，应先分析一下，各个部位的关系，像本图有三个半圆弧，就很特殊，因半圆弧所包容的圆周角均为直角(圆周角定律)。
另外再考虑一下从何入手，如入手有误，则会很费事，而入手正确，一步步走下去，都会迎刃而解。
本题就应先从水平线和18度、36度两条斜线入手：后面的步骤，我想大家应该都会了吧。
