磷化作用及用途
磷化分类与用途
磷化分类与用途1、按磷化处理温度分类（1）高温型80—98℃处理时间为10-20分钟，形成磷化膜厚达10-30g/m2,溶液游离酸度与总酸度的比值为1：（7-8）优点：膜抗蚀力强，结合力好。
缺点：加温时间长，溶液挥发量大，能耗大，磷化沉积多，游离酸度不稳定，结晶粗细不均匀，已较少应用。
（2）中温型50-75℃，处理时间5-15分钟，磷化膜厚度为1-7 g/m2，溶液游离酸度与总酸度的比值为1：（10-15）优点：游离酸度稳定，易掌握，磷化时间短，生产效率高，耐蚀性与高温磷化膜基本相同，应用较多。
（3）低温型30-50℃节省能源，使用方便。
（4）常温型10-40℃常（低）温磷化（除加氧化剂外，还加促进剂），时间10-40分钟，溶液游离酸度与总酸度比值为1：（20-30），膜厚为0.2-7 g/m2。
优点：不需加热，药品消耗少，溶液稳定。
缺点：处理时间长，溶液配制较繁。
2、按磷化液成分分类（1）锌系磷化（2）锌钙系磷化（3）铁系磷化（4）锰系磷化（5）复合磷化磷化液由锌、铁、钙、镍、锰等元素组成。
3、按磷化处理方法分类（1）化学磷化将工件浸入磷化液中，依靠化学反应来实现磷化，应用广泛。
（2）电化学磷化在磷化液中，工件接正极，钢铁接负极进行磷化。
4、按磷化膜质量分类（1）重量级（厚膜磷化）膜重7.5 g/m2以上。
（2）次重量级（中膜磷化）膜重4.6-7.5 g/m2。
（3）轻量级（薄膜磷化）膜重1.1-4.5 g/m2。
（4）次轻量级（特薄膜磷化）膜重0.2-1.0 g/m2。
5、按施工方法分类（1）浸渍磷化适用于高、中、低温磷化特点：设备简单，仅需加热槽和相应加热设备，最好用不锈钢或橡胶衬里的槽子，不锈钢加热管道应放在槽两侧。
（2）喷淋磷化适用于中、低温磷化工艺，可处理大面积工件，如汽车、冰箱、洗衣机壳体。
特点：处理时间短，成膜反应速度快，生产效率高，且这种方法获得的磷化膜结晶致密、均匀、膜薄、耐蚀性好。
磷化作用及用途

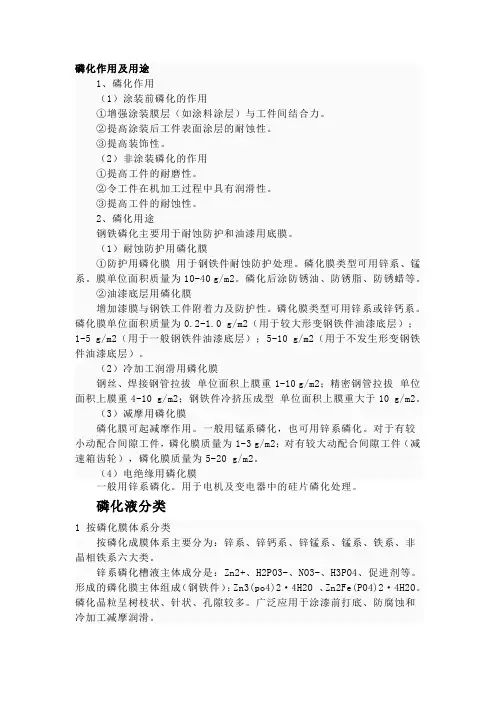

磷化作用及用途1、磷化作用（1）涂装前磷化的作用①增强涂装膜层（如涂料涂层）与工件间结合力。
②提高涂装后工件表面涂层的耐蚀性。
③提高装饰性。
（2）非涂装磷化的作用①提高工件的耐磨性。
②令工件在机加工过程中具有润滑性。
③提高工件的耐蚀性。
2、磷化用途钢铁磷化主要用于耐蚀防护和油漆用底膜。
（1）耐蚀防护用磷化膜①防护用磷化膜用于钢铁件耐蚀防护处理。
磷化膜类型可用锌系、锰系。
膜单位面积质量为10-40 g/m2。
磷化后涂防锈油、防锈脂、防锈蜡等。
②油漆底层用磷化膜增加漆膜与钢铁工件附着力及防护性。
磷化膜类型可用锌系或锌钙系。
磷化膜单位面积质量为0.2-1.0 g/m2（用于较大形变钢铁件油漆底层）；1-5 g/m2（用于一般钢铁件油漆底层）；5-10 g/m2（用于不发生形变钢铁件油漆底层）。
（2）冷加工润滑用磷化膜钢丝、焊接钢管拉拔单位面积上膜重1-10 g/m2；精密钢管拉拔单位面积上膜重4-10 g/m2；钢铁件冷挤压成型单位面积上膜重大于10 g/m2。
（3）减摩用磷化膜磷化膜可起减摩作用。
一般用锰系磷化，也可用锌系磷化。
对于有较小动配合间隙工件，磷化膜质量为1-3 g/m2；对有较大动配合间隙工件（减速箱齿轮），磷化膜质量为5-20 g/m2。
（4）电绝缘用磷化膜一般用锌系磷化。
用于电机及变电器中的硅片磷化处理。
磷化液分类1 按磷化膜体系分类按磷化成膜体系主要分为：锌系、锌钙系、锌锰系、锰系、铁系、非晶相铁系六大类。
锌系磷化槽液主体成分是：Zn2+、H2PO3-、NO3-、H3PO4、促进剂等。
形成的磷化膜主体组成（钢铁件）：Zn3(po4)2·4H2O 、Zn2Fe(PO4)2·4H2O。
磷化晶粒呈树枝状、针状、孔隙较多。
广泛应用于涂漆前打底、防腐蚀和冷加工减摩润滑。
锌钙系磷化槽液主体成分是：Zn2+、Ca2+、NO3-、H2PO4-、H3PO4以及其它添加物等。
形成磷化膜的主体组成（钢铁件）：Zn2Ca(PO4)2·4H2O、Zn2Fe(PO4)2·4H2O、Zn3(PO4)2·4H2O。
机柜之酸洗、磷化、热镀锌等工艺详解
机柜之酸洗、磷化、热镀锌等工艺详解本文是对网络服务器机柜生产过程中所采用的酸洗、磷化、热镀锌等流程的详细描述，希望对有兴趣了解网络服务器机柜如何生产的朋友有些许帮助。
~_~酸洗工艺酸洗工艺的酸洗液一般为多种酸的混合物，主要有硫酸、硝酸和氢氟酸等，这些混合酸的腐蚀性很强，同时具有很强的氧化性、较高的腐蚀介质的温度，这对防腐材料的耐蚀性能提出了很高的要求。
不锈钢酸洗生产线工艺从生产到废水废气回收系统，各个环节都存在很强的腐蚀状态，因此防腐材料选择的好坏直接关系到设备、车间地坪、地沟、废水废气的环保回收系统等处的正常使用。
如何对酸洗项目防腐进行选材呢？首先是玻璃钢管道和贮罐的结构及原材料选择，其次是车间地坪、设备基础防腐蚀一般采用树脂砂浆地坪结构。
玻璃钢管道和贮罐的结构及原材料选择。
酸洗项目中所用的贮罐和管路系统及酸雾回收系统现在基本选用玻璃钢材质，结构为防渗层+防腐层+结构强度层。
一般情况下防渗层和防腐层至少厚6～8毫米。
树脂选用合适的耐腐蚀环氧乙烯基树脂，专家介绍说--在介质为非氧化性酸、温度条件不是很高时，宜选用双酚A环氧乙烯基树脂；在氧化性酸、温度条件要求高时，宜选用酚醛环氧乙烯基树脂。
为了降低成本结构层大都选用间苯不饱和聚酯树脂，厚度根据具体的结构设计计算。
混酸和废酸贮罐由于腐蚀介质比较复杂，一般选用PVDF/FRP复合罐，但复合罐间PVDF和玻璃钢的粘结是一个亟待解决的问题，而且价格较高造成成本的增加，宜选用海特酸树脂(791H)做为内衬防腐材料，能满足以上介质条件的防腐蚀要求。
车间地坪、设备基础防腐蚀一般采用树脂砂浆地坪结构，总厚度约为7-10毫米，结构为：底漆1-2道+玻璃钢(2布3油)隔离层+树脂砂浆层(5-7毫米)+面层(约1毫米)。
地坪、设备基础的防腐蚀树脂现在都采用环氧乙烯基树脂，但是在底漆的选择上施工单位还习惯采用环氧树脂做底涂材料，以增加树脂和基层的粘结性能。
环氧树脂一般会采用胺类固化剂，固化后表面有油性物质浮出，再和乙烯基树脂粘结时不能够很好的匹配，需要对固化后的表面进行处理方可进行后续的防腐蚀结构施工，若处理不好容易分层、开裂。
磷化液配方
磷化液配方与配制磷化是金属材料防腐蚀的重要方法之一，其目的在于给基体金属提供防腐蚀保护，用于喷漆前打底、提高覆膜层的附着力与防腐蚀能力及在金属加工中起减摩润滑作用等。
按用途可分为三类：涂装性磷化；冷挤压润滑磷化；装饰性磷化。
按所用的磷酸盐分类有：磷酸锌系、磷酸锌钙系、磷酸铁系、磷酸锌锰系、磷酸锰系。
根据磷化温度分类有：高温（80°C 以上）磷化、中温（50~70°C）磷化、低温磷化（40°C左右）和常温磷化（10~30°C）。
除了能产生灰色到黑色磷化膜外，还可以做黑色磷化。
目前，有关黑色磷化技术可以分成两种类型。
一种是改造原磷化液的配方，使磷化膜的颜色变为黑色；另外一种是将常温发黑和磷化分两步对钢铁进行表面处理。
即先用常温发黑工艺对钢铁进行发黑，得到较好的黑色外观，再进行磷化处理以提高表面膜的附着力和耐蚀性。
微谱技术长期做磷化液配方还原，磷化液配方分析，对其组分做定性定量分析，产品性能改进等——微谱分析法提供了“金属表面处理剂”行业的综合技术解决方案。
常温磷化液配方（质量份）原料1号2号原料1号2号磷酸 4 3 硼氟酸钠0.8 0.5氧化锌0.55 0.5 氯酸钠 2.5 2.5硝酸锌 1.5 1 柠檬酸 2 1硝酸镍 3 3.5 软化水加至100硝酸锰 3.5 3制备方法首先将氧化锌用少量混合湿润，加入磷酸，溶解完全后，再加入其他原料，搅拌均匀即可。
原料配伍本品各组分质量份配比范围为：磷酸2~4、氧化锌0.4~0.6、硝酸锌0.5~1.5、硝酸镍3~5、硝酸锰2~4、硼氟酸钠0.2~1、氯酸钠2~3、柠檬酸0.5~2、软化水加至100本品由于加入了复合加速剂和复合钝化剂——硝酸镍、硝酸锰、硼氟酸钠和氯酸钠，使磷化膜与工件的结合速度快，结合更牢固。
使磷化液磷化速度加快，并使成膜和强度大。
产品特性本品方法简单，被处理工件先要经预处理、脱脂、表调等工艺，使用工件表面无油、无锈及赃物，采用浸渍或喷淋方法施工，在常温下处理3~5min，无需加热，节省能源，操作方便。
机柜之酸洗、磷化、热镀锌等工艺详解
机柜之酸洗、磷化、热镀锌等工艺详解本文是对网络服务器机柜生产过程中所采用的酸洗、磷化、热镀锌等流程的详细描述，希望对有兴趣了解网络服务器机柜如何生产的朋友有些许帮助。
~_~酸洗工艺酸洗工艺的酸洗液一般为多种酸的混合物，主要有硫酸、硝酸和氢氟酸等，这些混合酸的腐蚀性很强，同时具有很强的氧化性、较高的腐蚀介质的温度，这对防腐材料的耐蚀性能提出了很高的要求。
不锈钢酸洗生产线工艺从生产到废水废气回收系统，各个环节都存在很强的腐蚀状态，因此防腐材料选择的好坏直接关系到设备、车间地坪、地沟、废水废气的环保回收系统等处的正常使用。
如何对酸洗项目防腐进行选材呢？首先是玻璃钢管道和贮罐的结构及原材料选择，其次是车间地坪、设备基础防腐蚀一般采用树脂砂浆地坪结构。
玻璃钢管道和贮罐的结构及原材料选择。
酸洗项目中所用的贮罐和管路系统及酸雾回收系统现在基本选用玻璃钢材质，结构为防渗层+防腐层+结构强度层。
一般情况下防渗层和防腐层至少厚6～8毫米。
树脂选用合适的耐腐蚀环氧乙烯基树脂，专家介绍说--在介质为非氧化性酸、温度条件不是很高时，宜选用双酚A环氧乙烯基树脂；在氧化性酸、温度条件要求高时，宜选用酚醛环氧乙烯基树脂。
为了降低成本结构层大都选用间苯不饱和聚酯树脂，厚度根据具体的结构设计计算。
混酸和废酸贮罐由于腐蚀介质比较复杂，一般选用PVDF/FRP复合罐，但复合罐间PVDF和玻璃钢的粘结是一个亟待解决的问题，而且价格较高造成成本的增加，宜选用海特酸树脂(791H)做为内衬防腐材料，能满足以上介质条件的防腐蚀要求。
车间地坪、设备基础防腐蚀一般采用树脂砂浆地坪结构，总厚度约为7-10毫米，结构为：底漆1-2道+玻璃钢(2布3油)隔离层+树脂砂浆层(5-7毫米)+面层(约1毫米)。
地坪、设备基础的防腐蚀树脂现在都采用环氧乙烯基树脂，但是在底漆的选择上施工单位还习惯采用环氧树脂做底涂材料，以增加树脂和基层的粘结性能。
环氧树脂一般会采用胺类固化剂，固化后表面有油性物质浮出，再和乙烯基树脂粘结时不能够很好的匹配，需要对固化后的表面进行处理方可进行后续的防腐蚀结构施工，若处理不好容易分层、开裂。
脱脂、酸洗、表调、磷化的技术介绍
脱脂、酸洗、表调、磷化表面处理的技术介绍一. 脱脂、酸洗、表调、磷化常作为表面处理的预处理或中间处理工序二. 脱脂定义工件在进行化学成膜之前，必须先除去表面的油脂及附着在表面的灰尘、锈迹、金属细铁屑等污物，才能保证转化膜化学反应的顺利进行，使转化膜与金属基体牢固结合，获得质量优良的转化膜。
除油的方法包括机械法、化学法两类。
机械法主要是：手工擦刷、喷砂抛丸、火焰灼烧等。
化学法主要是：溶剂清洗、强碱液清洗、低碱性清洗剂清洗、酸性清洗剂清洗。
三.酸洗定义1.指清洁金属表面的一种方法。
通常与预膜（pre-passiviting treatment）一起进行。
一般将制件浸入硫酸等的水溶液，以除去金属表面的氧化物等薄膜。
是电镀、搪瓷、轧制等工艺的前处理或中间处理。
2. 方法说明1）.利用酸溶液去除钢铁表面上的氧化皮和锈蚀物的方法称为酸洗。
氧化皮、铁锈等铁的氧化物(Fe3O4，Fe2O3，FeO等)与酸溶液发生化学反应，形成盐类溶于酸溶液中而被除去。
2）.酸洗用酸有硫酸、盐酸、磷酸、硝酸、铬酸、氢氟酸和混合酸等。
最常用的是硫酸和盐酸。
在酸洗时务必加入酸洗缓蚀剂，防止酸对金属的腐蚀。
3）.酸洗工艺主要有浸渍酸洗法、喷射酸洗法和酸膏除锈法。
一般多用浸渍酸洗法，大批量生产中可采用喷射法。
钢铁零件一般在10%～20%(体积)硫酸溶液中酸洗，温度为40℃。
当溶液中含铁量超过80g/L，硫酸亚铁超过215g/L时，应更换酸洗液。
常温下，用20%～80%(体积)的盐酸溶液对钢铁进行酸洗，不易发生过腐蚀和氢脆现象。
由于酸对金属的腐蚀作用很大，需要添加缓蚀剂。
清洗后金属表面成银白色，同时钝化表面，提高不锈钢抗腐蚀能力。
采用浓度为5%~20%的硫酸水溶液，清除工件表面氧化皮和粘附盐类的工艺称为硫酸酸洗法。
四．表调定义1.表调就是表面调整，是把工件放入装有表调液的槽子里进行表面调整处理的过程。
有人说我们的磷化液不需要表调，也可以做的很好，其实这种说法是完全错误的。
磷化处理及工艺
磷化目录总述原理及应用磷化基础知识1. 一、磷化原理2. 二、磷化分类3. 三、磷化作用及用途4. 四、磷化膜组成及性质5. 五、磷化工艺流程6. 六、影响因素7. 七、磷化后处理8. 八、磷化渣9. 九、磷化膜质量检验10. 十、游离酸度及总酸度的测定11. 十一、有色金属磷化总述原理及应用磷化基础知识总述磷化（phosphorization）是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。
磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。
磷化处理工艺应用于工业己有90多年的历史，大致可以分为三个时期:奠定磷化技术基础时期、磷化技术迅速发展时期和广泛应用时期。
磷化膜用作钢铁的防腐蚀保护膜，最早的可靠记载是英国Charles Ross于186 9年获得的专利(B.P.No.3119)。
从此，磷化工艺应用于工业生产。
在近一个世纪的漫长岁月中，磷化处理技术积累了丰富的经验，有了许多重大的发现。
一战期间，磷化技术的发展中心由英国转移至美国。
1909年美国T.W.Coslet将锌、氧化锌或磷酸锌盐溶于磷酸中制成了第一个锌系磷化液。
这一研究成果大大促进了磷化工艺的发展，拓宽了磷化工艺的发展前途。
Parker防锈公司研究开发的Parco Power配制磷化液，克服T许多缺点，将磷化处理时间提高到lho 1929年Bonderizing磷化工艺将磷化时间缩短至10min, 1934年磷化处理技术在工业上取得了革命性的发展，即采用了将磷化液喷射到工件上的方法。
二战结束以后，磷化技术很少有突破性进展，只是稳步的发展和完善。
磷化广泛应用于防蚀技术，金属冷变形加工工业。
这个时期磷化处理技术重要改进主要有:低温磷化、各种控制磷化膜膜重的方法、连续钢带高速磷化。
当前，磷化技术领域的研究方向主要是围绕提高质量、减少环境污染、节省能源进行。
磷化 发黑处理
磷化：：是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。
磷化的目磷化的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用。
磷化是常用的前处理技术，原理上应属于化学转换膜处理，主要应用于钢铁表面磷化，有色金属（如铝、锌）件也可应用磷化。
工件（钢铁或铝、锌件）浸入磷化液（某些酸式磷酸盐为主的溶液），在表面沉积形成一层不溶于水的结晶型磷酸盐转换膜的过程，称之为磷化。
- 可以选择磷化处理1、磷化作用（1）涂装前磷化的作用①增强涂装膜层（如涂料涂层）与工件间结合力。
②提高涂装后工件表面涂层的耐蚀性。
③提高装饰性。
（2）非涂装磷化的作用①提高工件的耐磨性。
②令工件在机加工过程中具有润滑性。
③提高工件的耐蚀性。
2、磷化用途钢铁磷化主要用于耐蚀防护和油漆用底膜。
（1）耐蚀防护用磷化膜①防护用磷化膜用于钢铁件耐蚀防护处理。
磷化膜类型可用锌系、锰系。
膜单位面积质量为10-40 g/m2。
磷化后涂防锈油、防锈脂、防锈蜡等。
②油漆底层用磷化膜增加漆膜与钢铁工件附着力及防护性。
磷化膜类型可用锌系或锌钙系。
磷化膜单位面积质量为0.2-1.0 g/m2（用于较大形变钢铁件油漆底层）；1-5 g/m2（用于一般钢铁件油漆底层）；5-10 g/m2（用于不发生形变钢铁件油漆底层）。
发黑是金属热处理的一种常用手段，原理是使金属表面产生一层氧化膜，以隔绝空气，达到防锈目的。
外观要求不高时可以采用发黑处理，钢制件的表面发黑处理，也有被称之为发蓝的。
发蓝处理是一种化学表面处理,其主要作用是在工件表面形成一层致密的氧化膜,防止工件腐蚀上锈,提高工件的耐磨性,它只是一种表面处理,不会对内部组织产生任何的影响,它不是热处理,和淬火有根本的区别。
：磷化与发黑的区别：磷化与发黑的区别发黑又称发蓝，是氧化处理，原理是使工件表面的铁氧化为四氧化三铁（黑色）来达到防腐的目的，几乎不增加原工件尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磷化作用及用途
1、磷化作用
（1）涂装前磷化的作用
①增强涂装膜层（如涂料涂层）与工件间结合力。
②提高涂装后工件表面涂层的耐蚀性。
③提高装饰性。
（2）非涂装磷化的作用
①提高工件的耐磨性。
②令工件在机加工过程中具有润滑性。
③提高工件的耐蚀性。
2、磷化用途
钢铁磷化主要用于耐蚀防护和油漆用底膜。
（1）耐蚀防护用磷化膜
①防护用磷化膜用于钢铁件耐蚀防护处理。
磷化膜类型可用锌系、锰系。
膜单位面积质量为10-40 g/m2。
磷化后涂防锈油、防锈脂、防锈蜡等。
②油漆底层用磷化膜
增加漆膜与钢铁工件附着力及防护性。
磷化膜类型可用锌系或锌钙系。
磷化膜单位面积质量为0.2-1.0 g/m2（用于较大形变钢铁件油漆底层）；1-5 g/m2（用于一般钢铁件油漆底层）；5-10 g/m2（用于不发生形变钢铁件油漆底层）。
（2）冷加工润滑用磷化膜
钢丝、焊接钢管拉拔单位面积上膜重1-10 g/m2；精密钢管拉拔单位面积上膜重4-10 g/m2；钢铁件冷挤压成型单位面积上膜重大于10 g/m2。
（3）减摩用磷化膜
磷化膜可起减摩作用。
一般用锰系磷化，也可用锌系磷化。
对于有较小动配合间隙工件，磷化膜质量为1-3 g/m2；对有较大动配合间隙工件（减速箱齿轮），磷化膜质量为5-20 g/m2。
（4）电绝缘用磷化膜
一般用锌系磷化。
用于电机及变电器中的硅片磷化处理。
四、磷化膜组成及性质
分类磷化液主要成份膜组成膜外观单位面积膜重/ g/m2
锌系 Zn(H2PO4)2 磷酸锌和磷酸锌铁浅灰→深灰 1-60
锌钙系 Zn(H2PO4)2和 Ca (H2PO4)2 磷酸锌钙和磷酸锌铁浅灰→深灰 1-15
锰系 Mn(H2PO4)2 和Fe(H2PO4)2 磷酸锰铁灰→深灰 1-60
锰锌系 Mn(H2PO4)2 和Zn(H2PO4)2 磷酸锌、磷酸锰、磷酸铁混合物灰→深灰 1-60
铁系 Fe(H2PO4)2 磷酸铁
深灰色 5-10
2.磷化膜组成
磷化膜为闪烁有光，均匀细致，灰色多孔且附着力强的结晶，结晶大部分为磷酸锌，小部分为磷酸氢铁。
锌铁比例取决于溶液成分、磷化时间和温度。
3、性质
（1）耐蚀性
在大气、矿物油、植物油、苯、甲苯中均有很好的耐蚀性，但在碱、酸、水蒸气中耐蚀性较差。
在200-300℃时仍具有一定的耐蚀性，当温度达到450℃时膜层的耐蚀性显著下降。
（2）特殊性质
如增加附着力，润滑性，减摩耐磨作用。
编辑本段磷化工艺流程
预脱脂→脱脂→除锈→水洗→(表调)→磷化→水洗→磷化后处理(如
电泳或粉末涂装)
编辑本段影响因素
1、温度
温度愈高，磷化层愈厚，结晶愈粗大。
温度愈低，磷化层愈薄，结晶愈细。
但温度不宜过高，否则Fe2+ 易被氧化成Fe3+，加大沉淀物量，溶液不稳定。
2、游离酸度
游离酸度指游离的磷酸。
其作用是促使铁的溶解，已形成较多的晶核，使膜结晶致密。
游离酸度过高，则与铁作用加快，会大量析出氢，令界面层磷酸盐不易饱和，导致晶核形成困难，膜层结构疏松，多孔，耐蚀性下降，令磷化时间延长。
游离酸度过低，磷化膜变薄，甚至无膜。
3、总酸度
总酸度指磷酸盐、硝酸盐和酸的总和。
总酸度一般以控制在规定范围上限为好，有利于加速磷化反应，使膜层晶粒细，磷化过程中，总酸度不断下降，反映缓慢。
总酸度过高，膜层变薄，可加水稀释。
总酸度过低，膜层疏松粗糙。
4、PH值
锰系磷化液一般控制在2-3之间，当PH﹥3时，共件表面易生成粉末。
当PH‹1.5时难以成膜。
铁系一般控制在3-5.5之间。
5、溶液中离子浓度
①溶液中Fe2+极易氧化成 Fe3+，导致不易成膜。
但溶液中Fe2+浓度不能过高，否则，形成的膜晶粒粗大，膜表面有白色浮灰，耐蚀性及耐热性下降。
②Zn2+的影响，当Zn2+浓度过高，磷化膜晶粒粗大，脆性增大，表面呈白色浮灰；当Zn2+浓度过低，膜层疏松变暗。
编辑本段磷化后处理
目的：增加磷化膜的抗蚀性、防锈性。
磷化渣
1、磷化渣的影响
①磷化中生成的磷化渣，既浪费药品又加大清渣工作量，处理不好还影响磷化质量，视为不利。
②磷化中在生成磷化渣的同时还会挥发出磷酸，有助于维持磷化液的游离酸度，保持磷化液的平衡，视为有利。
2、磷化渣生成的控制
①降低磷化温度。
②降低磷化液的游离酸度。
③提高磷化速度，缩短磷化时间。
④提高NO-3 与PO3-4的比值。
编辑本段磷化膜质量检验
①外观检验
肉眼观察磷化膜应是均匀、连续、致密的晶体结构。
表面不应有未磷化德的残余空白或锈渍。
由于前处理的方法及效果的不同，允许出现色泽不一的磷化膜，但不允许出现褐色。
②耐蚀性检查
⑴浸入法
将磷化后的样板浸入3﹪的氯化钠溶液中，经两小时后取出，表面无锈渍为合格。
出现锈渍时间越长，说明磷化膜的耐蚀性越好。
②点滴法
室温下，将蓝点试剂滴在磷化膜上，观察其变色时间。
磷化膜厚度不同，变色时间不同。
厚膜﹥5分钟，中等膜﹥2分钟，薄膜﹥1分钟。
十、游离酸度及总酸度的测定。
1、游离酸度的测定
用移液管吸取10 ml试液于250ml锥形瓶中，加50ml蒸馏水，加2—3滴甲基橙指示剂（或溴酚蓝指示剂）。
用0.1mol/l氢氧化钠标准液滴定至溶液呈橙色（或用溴酚蓝指示剂滴定至由黄变蓝紫色）即为终点，记下的耗氢氧化钠标准液毫升数即为滴定的游离酸度点数。
2、总酸度的测定
用移液管吸取10 ml试液于250ml锥形瓶中，加50ml蒸馏水，加2—3滴酚酞指示剂。
用0.1mol/l氢氧化钠标准液滴定至粉红色即为终点，记下的耗氢氧化钠标准液毫升数即为滴定的总酸度点数。
编辑本段主要是铝件及锌件的磷化
磷化发黑液
常温使用，磷化保护一步成型！又称钢铁着色剂！1：4-5稀释后使用，常温浸泡30分钟左右，最后封闭保护！
处理工艺：除油除锈——防锈水浸泡——磷化发黑——晾干——封闭保护
扩展阅读：。
