山地建筑给排水设计特点分析44
山地建筑给排水设计特点分析摘要：设计建筑时，需要考虑到自然因素，尊重自然，并学习利用其独特的环境和条件来确定设计目标。
在山地建筑设计中，在尊重自然的同时，也要注意与自然的融合，并考虑到建筑的经济性。
既要考虑建筑物的最终使用，也要考虑技术处理等问题，既要充分利用自然条件，又要建设符合实际需要的建筑物。
由于山区地形复杂，地质条件较差，如何将这些问题结合起来处理就成了山区建筑管道铺设、坡度选择、材料选择和各种地形地质等方面的主要研究方向。
关键字：给排水；山地建筑；设计难点；解决措施前言山地建筑的给排水设计不同于平地建筑给排水设计，不能简单地套用平地建筑的设计理念，需要给排水设计者因地制宜，根据当地具体情况，创造新的设计理念和风格。
本文介绍了山地建筑给排水系统的设计思路，本文通过对设计过程中遇到的一些问题进行分析，总结设计经验，为同类山地工程提供借鉴。
1山地建筑给排水设计易出现的难题1.1水压问题山区建筑物的给排水系统比普通建筑物更易产生水压问题。
山区建筑因其本身地势较高，若再加上高层建筑，就会出现高层供水压力不足的情况。
高层建筑虽然减少了用地面积，但同时给给排水工程设计带来了不小的困难，供水水压越低，也就意味着住户楼层越高，用水越难满足住户的日常用水需要，对建筑物的声誉也有负面影响。
1.2给排水管道设计不规范当今社会，人们的生活、生产都离不开水，对水的需求也越来越大。
为保证家庭用水，在住宅设计中需要设计更多的管道。
但是，一些建筑开发商为了牟利，采用小口径管道施工，容易造成水流速度过快，影响使用者用水的舒适度，同时也增加了水资源浪费，增加了管网能耗。
而在建筑给水排水工程中，未对管道进行综合布线，未将给水管道与消防管道分开，管道错综复杂，一旦出现问题，带来较大的维修困难，给居民日常生活带来更多的不便。
山地建筑的地形特点是落差大，纵向距离短，甚至常会出现垂直下降(标高突变)的情况，因此需要对建筑物落差处理的地方是相当多的。
供水管网建设工程施工
供水管网建设工程施工一、项目概况供水管网建设工程是指为城市、乡镇、村庄等人口聚集地区提供稳定、安全、可靠的饮用水供应，建设由输水管道、分水管道、支管网和用户接入系统组成的水源和用水地点之间的管道系统，项目包括水源地、取水设施、处理设施、输水管道、供水泵站和配水管道等建设内容。
二、施工内容1. 输水管道：输水管道是将取水设施提供的水源通过泵站输送到城市各个地方供应用户使用的管道。
施工内容包括管道沟槽挖掘、管道敷设、管道连接等。
2. 分水管道：分水管道是将输水管道输送的水源，根据城市规划划分成各个分区，并进行分配供应到各个分区的管道系统。
施工内容包括管道敷设、分区管道连接等。
3. 支管网和用户接入系统：支管网是将分水管道输送的水源，再进行管道敷设到各个小区、街道、城市建筑等用水地点，用户接入系统是将城市建筑物的用水点与支管网连接并提供水源。
施工内容包括管道敷设、用户接入系统连接等。
三、施工方案1. 岩土分层情况（根据实际情况确定岩土分层）在施工过程中，需要根据岩土分层情况来确定挖掘管道沟槽的深度和施工方式。
通常情况下，岩土分层可以分为表土层、砂砾层、黏土层、岩石层等。
根据不同的岩土分层情况，施工方案也会有所不同。
2. 施工方法在实际施工中，通常采用开挖法和顶管法两种方法进行管道敷设。
开挖法是指根据设计图纸，在地面上开挖沟槽，然后进行管道敷设和连接。
顶管法是指利用工程机械和特殊设备，从地面上利用顶管井进行管道敷设。
在实际工程中，根据地质情况、管道材质、工程预算等因素，选择适合的施工方法。
3. 施工机械在输水管道、分水管道、支管网和用户接入系统的施工中，需要使用各种施工机械设备。
主要包括挖掘机、装载机、推土机、压路机等土方机械；还需要使用各种管道敷设设备，包括管道敷设机、吊装机、翻转机等。
4. 安全措施在施工过程中，需要严格遵守相关安全规定，对施工现场进行安全管理，保障施工人员的生命安全。
施工现场需要设置安全警示标志，配备安全防护设备，定期进行安全培训和检查，确保工程施工过程安全稳定。
城镇管网的类型及其布置
城镇管网的类型及其布置供水工程中向用户输水和配水的管道系统,又称给水管网。
它包括输水管渠、配水管网、加压泵站、水塔、水池和管网附属设施等。
从水源地到水厂的管渠,只起输水作用,称输水管渠(参见输水工程);自来水厂出来的管道称配水管网。
配水管网中主要起输水作用的管道称为干管,从干管分出起配水作用的管道称支管,从支管接通用户的称用户支管。
管网系统按其输配水方式、管网形式、固定方式、输水压力、管网作用等可分为以下类型。
1.按输配水方式分类水泵提水输水系统:一种形式是水泵直接将水送入管道系统,然后通过分水口向城镇用户供水。
另一种形式是水泵通过管道将水输送到某一高位蓄水池,然后由蓄水池通过管道自压向城镇供水。
自压输水系统:利用地形自然落差所提供的水头满足管道系统在运行时所需的工作压力。
2.按管网形式分类(1)树状网:管网为树枝状,水流从“树干”流向“树枝”,即在干管、支管、分支管中从上游流向末端,只有分流而无汇流。
目前国内管道系统多采用树状网。
(2)环状网:管网通过节点将各管道联结成闭合环状网。
根据给水栓位置和控制阀启闭情况,水流可作正逆方向流动。
这种形式的供水可靠性高,大多在城市供水中采用。
农村饮水工程一般采用树状网。
3.按固定方式分类(1)移动式:除水源外,管道及分水设备都可移动,机泵可固定也可移动,管道多采用软管,简单易行,一次性投资低,但劳动强度大,管道易破损。
(2)半固定式:管道系统的一部分固定,另一部分移动。
(3)固定式:管道系统中的各级管道及分水设施均埋入地下,固定不动。
对农村饮水工程而言,一般不宜采用移动式和半固定式管网系统。
4.按管道输水压力分类低压管道系统:其最大工作压力一般不超过0.2MPa,最远出口的水头一般在0.002～0.003MPa,该形式对管材承压能力要求不高。
非低压管道系统:工作压力超过0.2MPa,该形式对管材质量要求较高。
对农村饮水工程而言,一般采用低压管道系统。
5.按管网作用分类(1)骨干管网:把水从水源输送到城镇用户,其出水口一般为给水栓。

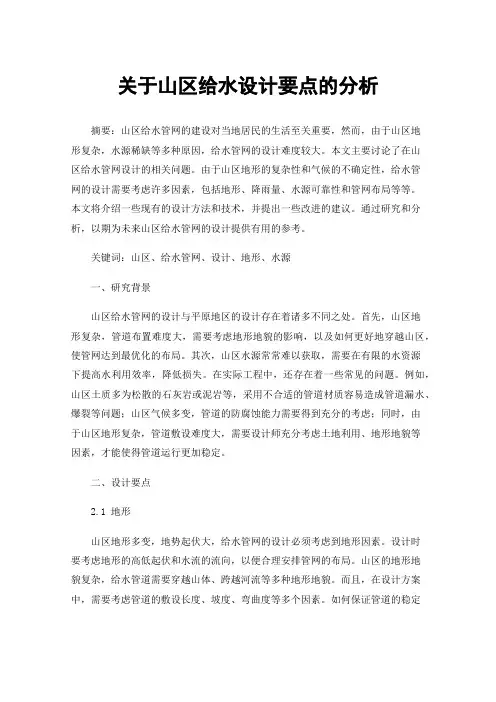

关于山区给水设计要点的分析
关于山区给水设计要点的分析摘要：山区给水管网的建设对当地居民的生活至关重要，然而，由于山区地形复杂，水源稀缺等多种原因，给水管网的设计难度较大。
本文主要讨论了在山区给水管网设计的相关问题。
由于山区地形的复杂性和气候的不确定性，给水管网的设计需要考虑许多因素，包括地形、降雨量、水源可靠性和管网布局等等。
本文将介绍一些现有的设计方法和技术，并提出一些改进的建议。
通过研究和分析，以期为未来山区给水管网的设计提供有用的参考。
关键词：山区、给水管网、设计、地形、水源一、研究背景山区给水管网的设计与平原地区的设计存在着诸多不同之处。
首先，山区地形复杂，管道布置难度大，需要考虑地形地貌的影响，以及如何更好地穿越山区，使管网达到最优化的布局。
其次，山区水源常常难以获取，需要在有限的水资源下提高水利用效率，降低损失。
在实际工程中，还存在着一些常见的问题。
例如，山区土质多为松散的石灰岩或泥岩等，采用不合适的管道材质容易造成管道漏水、爆裂等问题；山区气候多变，管道的防腐蚀能力需要得到充分的考虑；同时，由于山区地形复杂，管道敷设难度大，需要设计师充分考虑土地利用、地形地貌等因素，才能使得管道运行更加稳定。
二、设计要点2.1 地形山区地形多变，地势起伏大，给水管网的设计必须考虑到地形因素。
设计时要考虑地形的高低起伏和水流的流向，以便合理安排管网的布局。
山区的地形地貌复杂，给水管道需要穿越山体、跨越河流等多种地形地貌。
而且，在设计方案中，需要考虑管道的敷设长度、坡度、弯曲度等多个因素。
如何保证管道的稳定性和安全性，是设计方案中需要考虑的难点之一。
同时，山区的气候和环境也对管道的设计和敷设提出了更高的要求。
2.2 降雨量山区的降雨量通常比平原地区大，且降雨时间和强度不稳定。
给水管网的设计必须考虑到降雨量的不确定性，以确保管网能够在降雨期间正常运行。
2.3 水源可靠性山区的水资源相对平原地区更加匮乏。
在给水管设计中，首要问题便是水源问题。

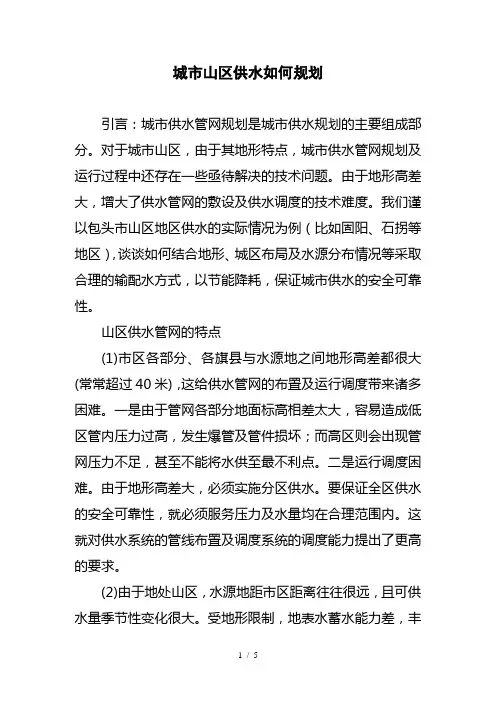

城市山区供水如何规划
城市山区供水如何规划引言：城市供水管网规划是城市供水规划的主要组成部分。
对于城市山区，由于其地形特点，城市供水管网规划及运行过程中还存在一些亟待解决的技术问题。
由于地形高差大，增大了供水管网的敷设及供水调度的技术难度。
我们谨以包头市山区地区供水的实际情况为例（比如固阳、石拐等地区），谈谈如何结合地形、城区布局及水源分布情况等采取合理的输配水方式，以节能降耗，保证城市供水的安全可靠性。
山区供水管网的特点(1)市区各部分、各旗县与水源地之间地形高差都很大(常常超过40米)，这给供水管网的布置及运行调度带来诸多困难。
一是由于管网各部分地面标高相差太大，容易造成低区管内压力过高，发生爆管及管件损坏；而高区则会出现管网压力不足，甚至不能将水供至最不利点。
二是运行调度困难。
由于地形高差大，必须实施分区供水。
要保证全区供水的安全可靠性，就必须服务压力及水量均在合理范围内。
这就对供水系统的管线布置及调度系统的调度能力提出了更高的要求。
(2)由于地处山区，水源地距市区距离往往很远，且可供水量季节性变化很大。
受地形限制，地表水蓄水能力差，丰水期与枯水期可供水量相差很大。
地下水供水量虽相对稳定，也受地表径流补给水量变化的影响而使地下水位发生季节性变化。
因此，在确定管网管径时，需考虑不同季节各水源地可供水量的变化。
(3)受地形影响，各水源地供水的成本有很大差别。
因为地处山区，各水源地的地面标高相差很大。
地面标高较高的水源地可以借助重力，使水泵扬程大大降低，也就降低了供水成本；而地面标高较低的水源地，必须克服地面高差产生的静水压力，使水泵扬程大大提高。
因此在平衡各水源地供水量时，不但要考虑各水源地的供水能力，还应考虑他们的供水成本。
(4)由于二级泵站出口至最不利点地面高差大，一般采用分区供水，并设加压站及调节构筑物。
如果采用一级供水，为保持管网末端所需水压，二级泵房的扬程将很高，使泵房附近干管压力过高，既不经济也不安全。
