伺服马达原理与控制

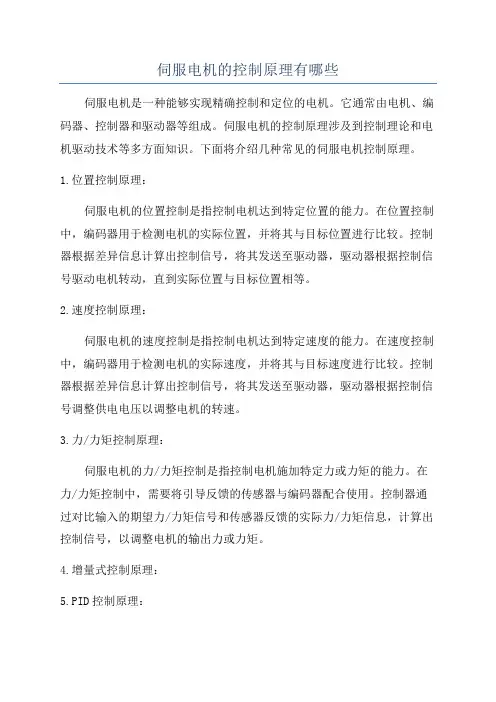

伺服电机的控制原理有哪些
伺服电机的控制原理有哪些伺服电机是一种能够实现精确控制和定位的电机。
它通常由电机、编码器、控制器和驱动器等组成。
伺服电机的控制原理涉及到控制理论和电机驱动技术等多方面知识。
下面将介绍几种常见的伺服电机控制原理。
1.位置控制原理：伺服电机的位置控制是指控制电机达到特定位置的能力。
在位置控制中，编码器用于检测电机的实际位置，并将其与目标位置进行比较。
控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号驱动电机转动，直到实际位置与目标位置相等。
2.速度控制原理：伺服电机的速度控制是指控制电机达到特定速度的能力。
在速度控制中，编码器用于检测电机的实际速度，并将其与目标速度进行比较。
控制器根据差异信息计算出控制信号，将其发送至驱动器，驱动器根据控制信号调整供电电压以调整电机的转速。
3.力/力矩控制原理：伺服电机的力/力矩控制是指控制电机施加特定力或力矩的能力。
在力/力矩控制中，需要将引导反馈的传感器与编码器配合使用。
控制器通过对比输入的期望力/力矩信号和传感器反馈的实际力/力矩信息，计算出控制信号，以调整电机的输出力或力矩。
4.增量式控制原理：5.PID控制原理：伺服电机的PID控制是指使用PID控制器对电机进行闭环控制。
PID 控制器通过比较目标值和反馈值的差异，计算出比例、积分和微分三个方面的控制信号，以调整电机的输出。
通过调整PID参数，可以实现快速响应、稳定性和抗干扰能力。
总结：伺服电机的控制原理涉及到位置、速度、力/力矩、增量式和PID控制等方面。
不同的应用场景和要求可能需要采用不同的控制原理。
通过合理选择编码器、控制器和驱动器等组件，并设置合适的控制参数，可以实现对伺服电机的精确控制。

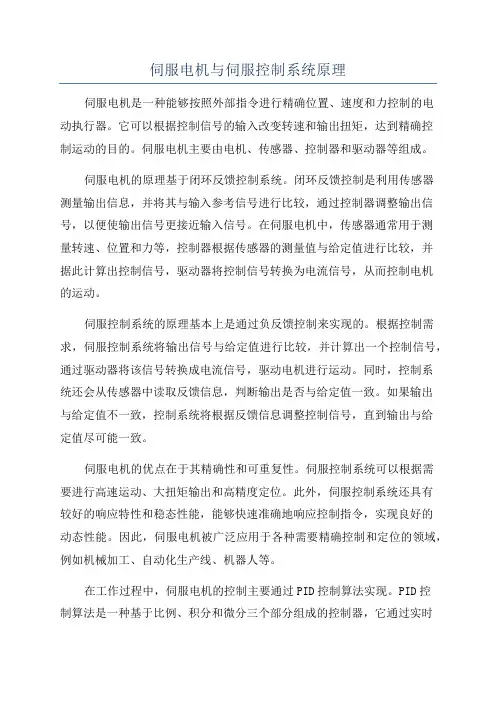

伺服电机与伺服控制系统原理
伺服电机与伺服控制系统原理伺服电机是一种能够按照外部指令进行精确位置、速度和力控制的电动执行器。
它可以根据控制信号的输入改变转速和输出扭矩，达到精确控制运动的目的。
伺服电机主要由电机、传感器、控制器和驱动器等组成。
伺服电机的原理基于闭环反馈控制系统。
闭环反馈控制是利用传感器测量输出信息，并将其与输入参考信号进行比较，通过控制器调整输出信号，以便使输出信号更接近输入信号。
在伺服电机中，传感器通常用于测量转速、位置和力等，控制器根据传感器的测量值与给定值进行比较，并据此计算出控制信号，驱动器将控制信号转换为电流信号，从而控制电机的运动。
伺服控制系统的原理基本上是通过负反馈控制来实现的。
根据控制需求，伺服控制系统将输出信号与给定值进行比较，并计算出一个控制信号，通过驱动器将该信号转换成电流信号，驱动电机进行运动。
同时，控制系统还会从传感器中读取反馈信息，判断输出是否与给定值一致。
如果输出与给定值不一致，控制系统将根据反馈信息调整控制信号，直到输出与给定值尽可能一致。
伺服电机的优点在于其精确性和可重复性。
伺服控制系统可以根据需要进行高速运动、大扭矩输出和高精度定位。
此外，伺服控制系统还具有较好的响应特性和稳态性能，能够快速准确地响应控制指令，实现良好的动态性能。
因此，伺服电机被广泛应用于各种需要精确控制和定位的领域，例如机械加工、自动化生产线、机器人等。
在工作过程中，伺服电机的控制主要通过PID控制算法实现。
PID控制算法是一种基于比例、积分和微分三个部分组成的控制器，它通过实时计算误差，根据比例、积分和微分项的权重系数调整控制信号，以期望的精确控制输出。
比例项用于对系统响应进行快速、准确调整，积分项用于消除系统的稳态误差，微分项用于抑制系统的超调和振荡。
总之，伺服电机是一种能够根据外部指令进行精确位置、速度和力控制的电动执行器。
其工作原理基于闭环反馈控制系统，通过传感器测量输出信息和给定值的比较，控制器生成控制信号，驱动器将控制信号转换为电流信号，驱动电机进行精确运动。

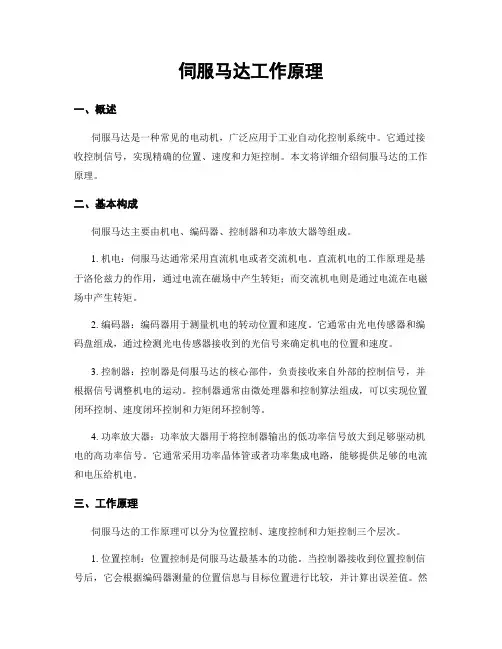

伺服马达工作原理
伺服马达工作原理一、概述伺服马达是一种常见的电动机，广泛应用于工业自动化控制系统中。
它通过接收控制信号，实现精确的位置、速度和力矩控制。
本文将详细介绍伺服马达的工作原理。
二、基本构成伺服马达主要由机电、编码器、控制器和功率放大器等组成。
1. 机电：伺服马达通常采用直流机电或者交流机电。
直流机电的工作原理是基于洛伦兹力的作用，通过电流在磁场中产生转矩；而交流机电则是通过电流在电磁场中产生转矩。
2. 编码器：编码器用于测量机电的转动位置和速度。
它通常由光电传感器和编码盘组成，通过检测光电传感器接收到的光信号来确定机电的位置和速度。
3. 控制器：控制器是伺服马达的核心部件，负责接收来自外部的控制信号，并根据信号调整机电的运动。
控制器通常由微处理器和控制算法组成，可以实现位置闭环控制、速度闭环控制和力矩闭环控制等。
4. 功率放大器：功率放大器用于将控制器输出的低功率信号放大到足够驱动机电的高功率信号。
它通常采用功率晶体管或者功率集成电路，能够提供足够的电流和电压给机电。
三、工作原理伺服马达的工作原理可以分为位置控制、速度控制和力矩控制三个层次。
1. 位置控制：位置控制是伺服马达最基本的功能。
当控制器接收到位置控制信号后，它会根据编码器测量的位置信息与目标位置进行比较，并计算出误差值。
然后，控制器会根据误差值调整输出信号，通过功率放大器驱动机电，使机电转动到目标位置。
2. 速度控制：速度控制是在位置控制的基础上进行的。
当控制器接收到速度控制信号后，它会根据编码器测量的速度信息与目标速度进行比较，并计算出误差值。
然后，控制器会根据误差值调整输出信号，通过功率放大器驱动机电，使机电以目标速度运动。
3. 力矩控制：力矩控制是在速度控制的基础上进行的。
当控制器接收到力矩控制信号后，它会根据编码器测量的机电输出力矩与目标力矩进行比较，并计算出误差值。
然后，控制器会根据误差值调整输出信号，通过功率放大器驱动机电，使机电输出目标力矩。

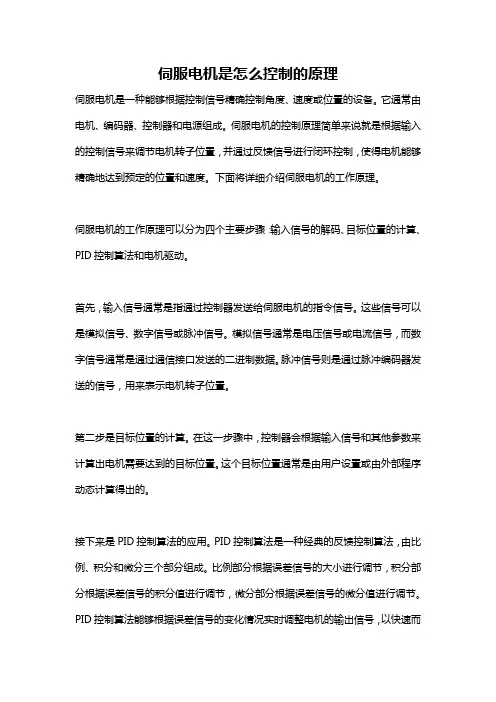

伺服电机是怎么控制的原理
伺服电机是怎么控制的原理伺服电机是一种能够根据控制信号精确控制角度、速度或位置的设备。
它通常由电机、编码器、控制器和电源组成。
伺服电机的控制原理简单来说就是根据输入的控制信号来调节电机转子位置，并通过反馈信号进行闭环控制，使得电机能够精确地达到预定的位置和速度。
下面将详细介绍伺服电机的工作原理。
伺服电机的工作原理可以分为四个主要步骤：输入信号的解码、目标位置的计算、PID控制算法和电机驱动。
首先，输入信号通常是指通过控制器发送给伺服电机的指令信号。
这些信号可以是模拟信号、数字信号或脉冲信号。
模拟信号通常是电压信号或电流信号，而数字信号通常是通过通信接口发送的二进制数据。
脉冲信号则是通过脉冲编码器发送的信号，用来表示电机转子位置。
第二步是目标位置的计算。
在这一步骤中，控制器会根据输入信号和其他参数来计算出电机需要达到的目标位置。
这个目标位置通常是由用户设置或由外部程序动态计算得出的。
接下来是PID控制算法的应用。
PID控制算法是一种经典的反馈控制算法，由比例、积分和微分三个部分组成。
比例部分根据误差信号的大小进行调节，积分部分根据误差信号的积分值进行调节，微分部分根据误差信号的微分值进行调节。
PID控制算法能够根据误差信号的变化情况实时调整电机的输出信号，以快速而准确地将电机转子位置调整到目标位置。
最后一步是电机驱动。
电机驱动器负责将控制器输出的信号转换成对电机的驱动信号，以使电机产生相应的运动。
电机驱动器通常根据输入信号的类型和电机的驱动方式进行配置。
例如，对于直流伺服电机，可以使用H桥驱动器来实现正反转和速度控制；对于步进伺服电机，可以使用微步驱动器来实现精确控制。
在伺服电机运行过程中，反馈信号起着至关重要的作用。
常见的反馈设备包括编码器、霍尔传感器和位置传感器等。
这些设备能够实时监测电机转子位置，并将实际位置信息反馈给控制器。
通过比较实际位置和目标位置的差异，控制器可以自动调整输出信号，使电机能够精确地达到目标位置。
伺服电机的工作原理与应用
伺服电机的工作原理与应用伺服电机是一种广泛应用于工业领域的电动机，其具有精密控制、高性能和稳定性强等特点。
本文将介绍伺服电机的工作原理以及常见的应用领域。
一、伺服电机的工作原理伺服电机通过电压信号的反馈控制来实现精确的位置、速度和力矩控制。
其工作原理主要分为以下几个方面：1. 反馈系统：伺服电机内置有编码器或传感器，用于给控制系统提供准确的反馈信息，以便实时监测和调整电机的位置、速度和力矩。
2. 控制系统：伺服电机的控制系统由控制器和执行器组成。
控制器接收反馈信号，并与预设的控制信号进行比较，生成误差信号。
根据误差信号，控制器产生适当的控制信号，通过执行器驱动电机实现位置、速度和力矩的精确控制。
3. 闭环控制：伺服电机采用闭环控制系统，通过不断地与反馈信号进行比较和调整，以保持电机输出的精确性。
闭环控制系统可以自动纠正误差，并提供稳定的转速和转矩输出。
二、伺服电机的应用领域伺服电机在各个领域有着广泛的应用，以下介绍几个常见的应用领域：1. 机床：伺服电机广泛应用于机床行业，如数控机床、车床和磨床等。
通过伺服电机的精确控制，机床可以实现高速、高精度的切削和加工，提高生产效率和产品质量。
2. 自动化系统：伺服电机在自动化系统中起着重要作用，如生产线上的机械臂、输送设备和装配机器等。
通过精确的位置和速度控制，伺服电机可以实现高效的自动化操作。
3. 3D打印：伺服电机在3D打印领域也有广泛应用。
通过伺服电机的精确控制，3D打印机可以准确地定位、定速和控制材料的进给，实现复杂结构的三维打印。
4. 机器人：伺服电机是机器人关节驱动的核心部件之一。
通过伺服电机的精确控制，机器人可以实现复杂的运动和灵活的操作，广泛应用于工业制造、医疗服务和家庭助理等领域。
5. 汽车工业：伺服电机在汽车工业中的应用也越来越广泛。
例如，伺服电机可以控制汽车的制动系统、转向系统和油门系统，提供更高的安全性和性能。
总结起来，伺服电机凭借其精确的控制和高性能，在工业领域中发挥着重要作用。

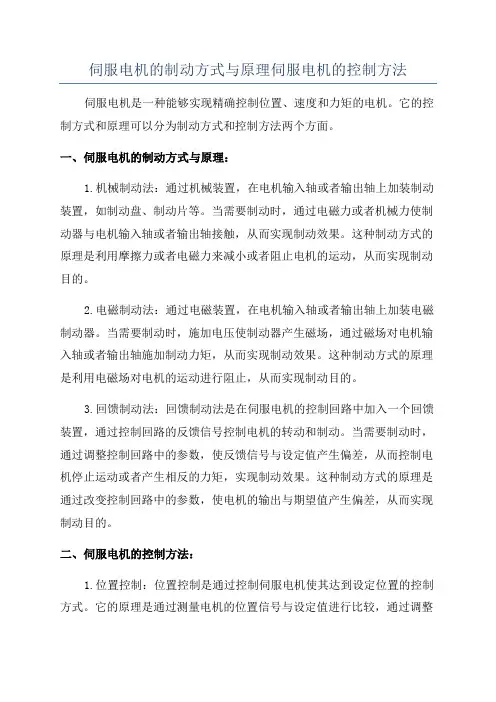

伺服电机的制动方式与原理伺服电机的控制方法
伺服电机的制动方式与原理伺服电机的控制方法伺服电机是一种能够实现精确控制位置、速度和力矩的电机。
它的控制方式和原理可以分为制动方式和控制方法两个方面。
一、伺服电机的制动方式与原理：1.机械制动法：通过机械装置，在电机输入轴或者输出轴上加装制动装置，如制动盘、制动片等。
当需要制动时，通过电磁力或者机械力使制动器与电机输入轴或者输出轴接触，从而实现制动效果。
这种制动方式的原理是利用摩擦力或者电磁力来减小或者阻止电机的运动，从而实现制动目的。
2.电磁制动法：通过电磁装置，在电机输入轴或者输出轴上加装电磁制动器。
当需要制动时，施加电压使制动器产生磁场，通过磁场对电机输入轴或者输出轴施加制动力矩，从而实现制动效果。
这种制动方式的原理是利用电磁场对电机的运动进行阻止，从而实现制动目的。
3.回馈制动法：回馈制动法是在伺服电机的控制回路中加入一个回馈装置，通过控制回路的反馈信号控制电机的转动和制动。
当需要制动时，通过调整控制回路中的参数，使反馈信号与设定值产生偏差，从而控制电机停止运动或者产生相反的力矩，实现制动效果。
这种制动方式的原理是通过改变控制回路中的参数，使电机的输出与期望值产生偏差，从而实现制动目的。
二、伺服电机的控制方法：1.位置控制：位置控制是通过控制伺服电机使其达到设定位置的控制方式。
它的原理是通过测量电机的位置信号与设定值进行比较，通过调整控制回路的参数或者改变输入信号，控制电机的角度或者位置，使其达到期望的位置。
2.速度控制：速度控制是通过控制伺服电机使其达到设定速度的控制方式。
它的原理是通过测量电机的速度信号与设定值进行比较，通过调整控制回路的参数或者改变输入信号，控制电机的转速，使其达到期望的速度。
3.力矩控制：力矩控制是通过控制伺服电机使其产生特定力矩的控制方式。
它的原理是通过测量电机输出的力矩信号与设定值进行比较，通过调整控制回路的参数或者改变输入信号，控制电机的输出力矩，使其达到期望的力矩。
伺服马达工作原理
伺服马达工作原理伺服马达是一种常用于工业自动化领域的机电，其工作原理基于反馈控制系统。
它能够根据输入信号精确地控制输出轴的位置、速度和加速度，具有高精度、高响应和稳定性的特点。
下面将详细介绍伺服马达的工作原理。
1. 反馈系统伺服马达的工作原理依赖于反馈系统，该系统用于检测输出轴的实际位置和速度，并将这些信息反馈给控制器。
常用的反馈装置包括编码器、霍尔传感器和光电传感器等。
编码器是一种将机械位移转换为电信号的装置，通过测量输出轴的旋转角度来提供准确的位置反馈。
2. 控制器伺服马达的控制器负责接收输入信号并计算输出轴的控制指令。
控制器通常由一个微处理器或者专用的控制芯片组成，它能够根据反馈信号和设定值进行比较，并产生相应的控制信号。
控制器还可以实现速度和加速度的闭环控制，以确保输出轴的精确运动。
3. 动力放大器伺服马达的动力放大器负责将控制器产生的低功率信号转换为足够驱动马达的高功率信号。
动力放大器通常采用功率晶体管或者功率集成电路来实现，它能够根据控制信号的大小和方向来调节输出电流和电压，以驱动马达实现精确的运动。
4. 反馈控制伺服马达的反馈控制是实现精确运动的关键。
控制器通过比较实际位置和速度与设定值之间的差异，产生误差信号，并根据误差信号调整控制指令。
控制器不断地对误差进行修正，直到输出轴达到设定值。
反馈控制可以实现高精度的位置、速度和加速度控制，使伺服马达能够在各种工业应用中实现精确的运动。
5. 电力供应伺服马达通常需要稳定的电力供应来保证正常工作。
电力供应系统应具有稳定的电压和电流输出，以满足马达的功率需求。
此外，电力供应系统还应具有过载保护和过压保护等功能，以确保伺服马达的安全运行。
总结：伺服马达是一种基于反馈控制系统的机电，通过反馈装置检测输出轴的实际位置和速度，并通过控制器产生控制信号，驱动动力放大器输出高功率信号，实现精确的位置、速度和加速度控制。
伺服马达具有高精度、高响应和稳定性的特点，广泛应用于工业自动化领域。
伺服马达工作原理
伺服马达工作原理伺服马达是一种常用于控制系统中的电动机，其工作原理是通过接收输入信号，根据反馈信号进行调节，从而实现精确的位置和速度控制。
本文将详细介绍伺服马达的工作原理和相关概念。
一、伺服马达的基本原理伺服马达由电动机、编码器、控制器和电源组成。
电动机通过控制器接收输入信号，控制电机的运动。
编码器用于测量电机的位置和速度，并将反馈信号发送给控制器。
控制器根据反馈信号进行计算和调节，以实现所需的位置和速度控制。
电源为伺服马达提供所需的电力。
二、编码器的作用编码器是伺服马达中的重要组成部分，用于测量电机的位置和速度。
编码器通常包括光电传感器和编码盘。
光电传感器通过检测编码盘上的光栅来测量电机的位置和速度。
编码盘上的光栅通常由透明和不透明的条纹组成，光电传感器通过检测光栅的变化来计算位置和速度。
三、控制器的作用控制器是伺服马达中的核心部分，负责接收输入信号，并根据反馈信号进行计算和调节。
控制器通常采用PID控制算法，即比例-积分-微分控制算法。
PID控制算法根据输入信号和反馈信号之间的差异，计算出控制信号，控制电机的运动。
比例项用于根据差异的大小调整控制信号的幅值，积分项用于根据差异的积累调整控制信号的持续时间，微分项用于根据差异的变化率调整控制信号的变化速度。
四、电源的作用电源为伺服马达提供所需的电力。
伺服马达通常需要稳定的直流电源，以确保电机的正常运行。
电源的电压和电流需根据伺服马达的额定参数进行选择，以满足电机的工作要求。
五、伺服马达的工作流程1. 接收输入信号：伺服马达通过控制器接收输入信号，输入信号通常为位置或速度指令。
输入信号可以通过人机界面、传感器或其他控制设备提供。
2. 反馈信号测量：伺服马达通过编码器测量电机的位置和速度，并将反馈信号发送给控制器。
3. 控制计算：控制器根据输入信号和反馈信号进行计算，使用PID控制算法计算出控制信号。
4. 控制输出：控制器将计算得到的控制信号发送给电机，控制电机的运动。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服马达原理与控制,模拟舵机和数字舵机的区别,以及常见问题解决伺服马达原理与控制1、伺服马达内部结构伺服马达内部包括了一个小型直流马达；一组变速齿轮组；一个反馈可调电位器；及一块电子控制板。
其中，高速转动的直流马达提供了原始动力，带动变速（减速）齿轮组，使之产生高扭力的输出，齿轮组的变速比愈大，伺服马达的输出扭力也愈大，也就是说越能承受更大的重量，但转动的速度也愈低伺服马达内部结构图2、伺服马达的工作原理伺服马达是一个典型闭环反馈系统，其原理可由下图表示：伺服马达工作原理图减速齿轮组由马达驱动，其终端（输出端）带动一个线性的比例电位器作位置检测，该电位器把转角坐标转换为一比例电压反馈给控制线路板，控制线路板将其与输入的控制脉冲信号比较，产生纠正脉冲，并驱动马达正向或反向地转动，使齿轮组的输出位置与期望值相符，令纠正脉冲趋于为0，从而达到使伺服马达精确定位的目的。
3、如何控制伺服马达标准的微型伺服马达有三条控制线，分别为：电源、地及控制。
电源线与地线用于提供内部的直流马达及控制线路所需的能源，电压通常介于4V—6V之间，该电源应尽可能与处理系统的电源隔离（因为伺服马达会产生噪音）。
甚至小伺服马达在重负载时也会拉低放大器的电压，所以整个系统的电源供应的比例必须合理。
输入一个周期性的正向脉冲信号，这个周期性脉冲信号的高电平时间通常在1ms—2ms 之间，而低电平时间应在5ms到20ms之间，并不很严格，下表表示出一个典型的20ms周期性脉冲的正脉冲宽度与微型伺服马达的输出臂位置的关系：4、伺服马达的电源引线电源引线有三条，如图中所示。
伺服马达三条线中白色的线是控制线，接到控制芯片上。
中间的是SERVO工作电源线（红色），一般工作电源是5V。
第三条是地线。
5、伺服马达的运动速度伺服马达的瞬时运动速度是由其内部的直流马达和变速齿轮组的配合决定的，在恒定的电压驱动下，其数值唯一。
但其平均运动速度可通过分段停顿的控制方式来改变，例如，我们可把动作幅度为90o的转动细分为128个停顿点，通过控制每个停顿点的时间长短来实现0o—90o变化的平均速度。
对于多数伺服马达来说，速度的单位由“度数/秒”来决定。
6、使用伺服马达的注意事项除非你使用的是数码式的伺服马达，否则以上的伺服马达输出臂位置只是一个不准确的大约数。
普通的模拟微型伺服马达不是一个精确的定位器件，即使是使用同一品牌型号的微型伺服马达产品，他们之间的差别也是非常大的，在同一脉冲驱动时，不同的伺服马达存在±10o 的偏差也是正常的。
正因上述的原因，不推荐使用小于1ms及大于2ms的脉冲作为驱动信号，实际上，伺服马达的最初设计表也只是在±45o的范围。
而且，超出此范围时，脉冲宽度转动角度之间的线性关系也会变差。
要特别注意，绝不可加载让伺服马达输出位置超过±90o的脉冲信号，否则会损坏伺服马达的输出限位机构或齿轮组等机械部件。
模拟舵机和数字舵机的区别传统模拟舵机和数字比例舵机（或称之为标准舵机）的电子电路中为AA51883的鸿海微电子的系列模拟舵机专用芯片，一般都称之为模拟舵机。
模拟舵机由功率运算放大器等接成惠斯登电桥，根据接收到模拟电压控制指令和机械连动位置传感器（电位器）反馈电压之间比较产生的差分电压，驱动有刷直流电机伺服电机正/反运转到指定位置。
数字比例舵机是模拟舵机最好的类型，由直流伺服电机、直流伺服电机控制器集成电路(IC)，减速齿轮组和反馈电位器组成，它由直流伺服电机控制芯片直接接收PWM（脉冲方波，一般周期为20ms，脉宽1~2 ms，脉宽1 ms为上限位置，1.5ms为中位,2ms为下限位置）形式的控制驱动信号，迅速驱动电机执行位置输出,直至直流伺服电机控制芯片检测到位置输出连动电位器送来的反馈电压与PWM控制驱动信号的平均有效电压相等,停止电机，完成位置输出。
数码舵机电子电路中带MCU微控制器故俗称为数码舵机，数码舵机凭借比之模拟舵机具有反应速度更快，无反应区范围小，定位精度高，抗干扰能力强等优势已逐渐取代模拟舵机在机器人、航模中得到广泛应用。
在过去的几年,舵机的技术发展是非常迅速的,更小的体积,更高的速度,更大的扭力,这些都是舵机发展的方向。
近年出现的"数码舵机",是舵机的一大进步。
下面我们介绍一下数码舵机的一些知识,数码舵机在工作方式上的优点：数码舵机比传统的模拟舵机，即使是使用无线圈马达的模拟舵机，在工作方式上也有很多优点。
但是这些优点也同时带来了一些缺点。
在这里，我们尝试将为大家分析数码舵机的好的方面和不好的方面，也为大家解除一些疑问。
首先，数码舵机和模拟舵机，在微处理器以外并没有什么分别（微处理器用于分析从接收机的输入信号，并控制马达转动）。
但是，我们必须认识到数码舵机和模拟舵机的差别其实是非常大的，虽然它们有着相同的马达、齿轮和外壳、同样的反馈电位器，看起来极其相似。
数码舵机最大的差别是在于它处理接收机的输入信号的方式。
然后控制舵机马达初始电流的方式，减少无反应区(对小量信号无反应的控制区域)，增加分辨率以及产生更大的固定力量。
传统的舵机在空载的时候，没有动力被传到舵机马达。
当有信号输入使舵机移动，或者舵机的摇臂受到外力的时候，舵机会作出反应，向舵机马达传动动力(电压)。
这种动力实际上每秒五十周期的，被调制成开/关脉冲的最大电压，并产生小段小段的动力。
当加大每一个脉冲的宽度的时候，如电子变速器的效能就会出现，直到最大的动力/电压被传送到马达，马达转动使舵机摇臂指到一个新的位置。
然后，当舵机电位器告诉电子部分它已经到达指定的位置，那么动力脉冲就会减小脉冲宽度，并使马达减速。
直到没有任何动力输入，马达完全停止。
以下的三个图表各显示了两个周期的开/关脉冲。
图1是空载的情况；图2是脉冲宽度较窄，比较小的动力信号被输入马达；图3是更宽，持续时间更长的脉冲，更多的输入动力。
您可以想象，一个短促的动力脉冲，紧接着很长的停顿，并不能给马达施加多少激励，使其转动。
这意味着如果有一个比较小的控制动作，舵机就会发送很小的初始脉冲到马达，这是非常低效率的。
这也是为什么模拟舵机有“无反应区”的存在。
比如说，舵机对于发射机的细小动作，反应非常迟钝，或者根本就没有反应。
数码舵机截然不同的优点和特性第一，因为微处理器的关系，数码舵机可以在将动力脉冲发送到舵机马达之前，对输入的信号，根据设定的参数进行处理。
这意味着动力脉冲的宽度，就是说激励马达的动力，可以根据微处理器的程序运算而调整，以适应不同的功能要求，并优化舵机的性能。
第二，数码舵机以高得多的频率向马达发送动力脉冲。
就是说，相对与传统的50脉冲/秒，现在是300脉冲/秒。
虽然，以为频率高的关系，每个动力脉冲的宽度被减小了，但马达在同一时间里收到更多的激励信号，并转动得更快。
这也意味着不仅仅舵机马达以更高的频率响应发射机的信号，而且“无反应区”变小；反应变得更快；加速和减速时也更迅速、更柔和；数码舵机提供更高的精度和更好的固定力量。
如果您需要您的舵机具有以下特性:更高的精度，更少的无反应区，更准确的定位；更快的控制反应，更强的加速；在舵机的整行程中更平均的扭力；舵机在一个位置上更强的固定力量。
那么，数码舵机是唯一的解决方案！常见问题解决一、舵机电机调速原理及如何加快电机速度常见舵机电机一般都为永磁直流电动机，如直流有刷空心杯电机。
直流电动机有线形的转速-转矩特性和转矩-电流特性，可控性好，驱动和控制电路简单，驱动控制有电流控制模式和电压控制两种模式。
舵机电机控制实行的是电压控制模式，即转速与所施加电压成正比，驱动是由四个功率开关组成H桥电路的双极性驱动方式，运用脉冲宽度调制（PWM）技术调节供给直流电动机的电压大小和极性，实现对电动机的速度和旋转方向（正/反转）的控制。
电机的速度取决于施加到在电机平均电压大小，即取决于PWM驱动波形占空比（占空比为脉宽/周期的百分比）的大小，加大占空比，电机加速，减少占空比电机减速。
所以要加快电机速度：1、加大电机工作电压；2、降低电机主回路阻值，加大电流；二者在舵机设计中要实现，均涉及在满足负载转矩要求情况下重新选择舵机电机。
二、数码舵机的反应速度为何比模拟舵机快很多模友错误以为：“数码舵机的PWM驱动频率300Hz比模拟舵机的50Hz高6倍，则舵机电机转速快6倍，所以数码舵机的反应速度就比模拟舵机快6倍”。
这里请大家注意占空比的概念，脉宽为每周期有效电平时间，占空比为脉宽/周期的百分比，所以大小与频率无关。
占空比决定施加在电机上的电压，在负载转矩不变时，就决定电机转速，与PWM的频率无关。
模拟舵机是直流伺服电机控制器芯片一般只能接收50Hz频率（周期20ms）~300Hz左右的PWM外部控制信号，太高的频率就无法正常工作了。
若PWM外部控制信号为50Hz，则直流伺服电机控制器芯片获得位置信息的分辨时间就是20ms，比较PWM控制信号正比的电压与反馈电位器电压得出差值,该差值经脉宽扩展(占空比改变,改变大小正比于差值)后驱动电机动作，也就是说由于受PWM外部控制信号频率限制，最快20ms才能对舵机摇臂位置做新的调整。
数码舵机通过MCU可以接收比50Hz频率（周期20ms）快得多的PWM外部控制信号，就可在更短的时间分辨出PWM外部控制信号的位置信息，计算出PWM信号占空比正比的电压与反馈电位器电压的差值，去驱动电机动作，做舵机摇臂位置最新调整。
结论：不管是模拟还是数码舵机，在负载转矩不变时，电机转速取决于驱动信号占空比大小而与频率无关。
数码舵机可接收更高频率的PWM外部控制信号，可在更短的周期时间后获得位置信息，对舵机摇臂位置做最新调整。
所以说数码舵机的反应速度比模拟舵机快，而不是驱动电机转速比模拟舵机快。
三、数码舵机的无反应区范围为何比模拟舵机小根据上述对模拟舵机的分析可知模拟舵机约20ms才能做一次新调整。
而数码舵机以更高频率的PWM驱动电机。
PWM频率的加快使电机的启动/停止，加/减速更柔和，更平滑，更有效的为电机提供启动所需的转矩。
就象是汽车获得了更小的油门控制区间，则启动/停止，加/减速性能更好。
所以数码舵机的无反应区比模拟舵机小。
四、模拟舵机加装数码舵机驱动板并未提升反应速度根据以上分析可知，模拟舵机加装数码舵机驱动板，要提升反应速度，PMW外部控制信号（如陀螺仪送来的尾舵机信号）的频率必须加快，如果还是50Hz，那舵机反应速度当然就没提升了。
五、如何选择舵机电机舵机电机按直流伺服电机的标准选用，根据电机种类、负载力矩、转速、工作电压等要求。
舵机一般都用空心杯电动机，有用有刷的，也有用无刷无感的。
空心杯电动机属于直流永磁、伺服微特电机，与普通电机的主要区别采用是无铁芯转子，也叫空心杯型转子。
