旋振筛的网架都有哪些

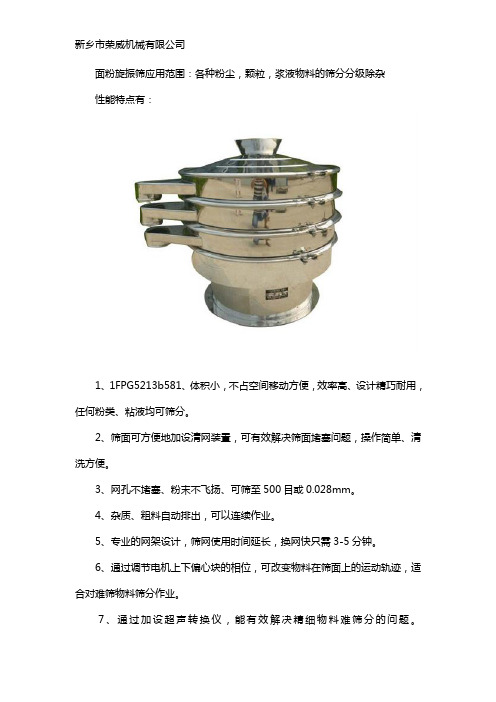

面粉旋振筛性能
面粉旋振筛应用范围：各种粉尘，颗粒，浆液物料的筛分分级除杂
性能特点有：
1、1FPG5213b581、体积小，不占空间移动方便，效率高、设计精巧耐用，任何粉类、粘液均可筛分。
2、筛面可方便地加设清网装置，可有效解决筛面堵塞问题，操作简单、清洗方便。
3、网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
4、杂质、粗料自动排出，可以连续作业。
5、专业的网架设计，筛网使用时间延长，换网快只需3-5分钟。
6、通过调节电机上下偏心块的相位，可改变物料在筛面上的运动轨迹，适合对难筛物料筛分作业。
7、通过加设超声转换仪，能有效解决精细物料难筛分的问题。
8、出料口可在360°圆周内任意调定，便于工艺布置。
9、筛机可以达到五层，建议使用三层。
不锈钢振动筛采用子母式、冲压式网架设计，3-5分钟筛网更换即可完成，换网用2人即可，整机、筛网寿命长，耗能少、维修费用低。
S49-A三元旋振筛振动源产生的三次元振动，强大而平稳，设备可安装到任何所需位置且便于移动。
旋振筛工作原理
旋振筛工作原理
旋振筛（也称振动筛）是一种常用的固液分离设备，其工作原理基于振动力将颗粒物料沿筛面推移，并通过不同尺寸的筛孔分离颗粒物料。
下面是旋振筛的工作原理：
1. 振动原理：旋振筛采用电动机作为振动源，通过激振器使筛体产生振动。
电动机将产生的振动传给筛箱，筛箱再将振动传递给筛网，使物料在筛网上产生连续的滚动运动。
2. 振动筛箱：筛箱是由导向体和筛框组成的。
振动筛箱的形状一般为圆形、椭圆形或线性形状。
导向体可以调整物料在筛箱中的运动轨迹，确保物料在筛网上均匀分布。
3. 筛网：筛网是随机选择的金属丝网，其网孔大小可以根据物料的粒度要求进行选择。
筛网固定在筛框上，起到分离物料的作用。
较大的颗粒物料无法通过较小的筛孔，从而被筛分出来。
4. 重力加速度和离心力：振动力使物料产生瞬时离心加速度和分散状态，在筛孔上产生剪切滚动运动。
物料的质量相对较大的颗粒会位于底部，较小的颗粒会靠近筛网表面。
这种离心力和分散状态有利于更好地分离物料。
5. 筛分效果：通过筛网的筛分作用，物料根据颗粒大小被分为多个等级。
较小的颗粒通过筛孔，较大的颗粒则被阻挡在筛孔上。
根据物料需要，多层筛网可以同时分离多个等级的颗粒。
总的来说，旋振筛通过振动力和重力加速度的作用，使物料在
筛网上产生剪切滚动运动，从而实现物料的分级筛分。
这种工作原理使旋振筛在许多领域的固液分离中得到广泛应用。
旋振筛的工作原理
旋振筛的工作原理旋振筛是一种常用的固体物料筛分设备，主要用于对颗粒状或粉状物料进行分级或分离。
它的工作原理是通过旋转振动，使物料在筛面上产生连续的跳跃运动，从而实现物料的分离。
旋振筛由筛箱、振动器、筛网、弹簧等组成。
筛箱是整个设备的主要部分，它通常由钢板焊接而成，具有足够的强度和刚性。
振动器是旋振筛的动力源，通过电机带动振动器产生振动力。
筛网是物料分离的关键部件，它通常由钢丝编织而成，根据物料的不同要求可以选择不同的筛孔尺寸。
弹簧则用于连接筛箱和振动器，起到缓冲和支撑的作用。
旋振筛的工作原理可以分为两个方面来解释。
首先，振动力使筛箱产生往复振动，从而使物料在筛面上呈现连续的跳跃运动。
物料在跳跃过程中，由于重力和离心力的作用，会在筛面上产生分层效应。
较大颗粒的物料会向上跳跃，较小颗粒的物料会向下跳跃，从而实现了物料的分级。
其次，振动力还会使物料在筛面上产生摩擦和冲击，进一步加速物料的分离。
物料之间的摩擦力会使颗粒之间产生相对滑动，从而使颗粒之间的间隙变大，有助于物料的分离。
而物料之间的冲击力则会使颗粒产生碰撞，从而使粘连在一起的颗粒分离开来。
旋振筛的工作过程可以简单描述为：当电机带动振动器旋转时，振动器产生振动力，使筛箱产生往复振动。
物料进入筛箱后，在振动力的作用下，开始在筛面上跳跃运动。
较大颗粒的物料向上跳跃，较小颗粒的物料向下跳跃。
同时，物料之间发生摩擦和冲击，加速物料的分离。
分离后的物料分别从筛上和筛下排出，完成了分级或分离的过程。
旋振筛具有以下几个特点：1. 高效筛分：由于旋振筛的振动力较大，物料在筛面上的跳跃运动具有一定的加速度，使分离速度更快，筛分效率更高。
2. 大处理量：旋振筛的筛面积相对较大，可以处理大量的物料，适用于工业生产中的大批量筛分工作。
3. 精准分级：由于旋振筛的筛孔尺寸可以根据物料的要求进行调整，因此可以实现精确的分级效果，满足不同颗粒大小的要求。
4. 低噪音：旋振筛在工作过程中产生的振动力较大，但由于采用了优质的弹簧减振装置，使振动传递到筛箱外部的噪音较低，不会给工作环境带来过大的干扰。
振动筛网架,新乡大用振动筛厂家

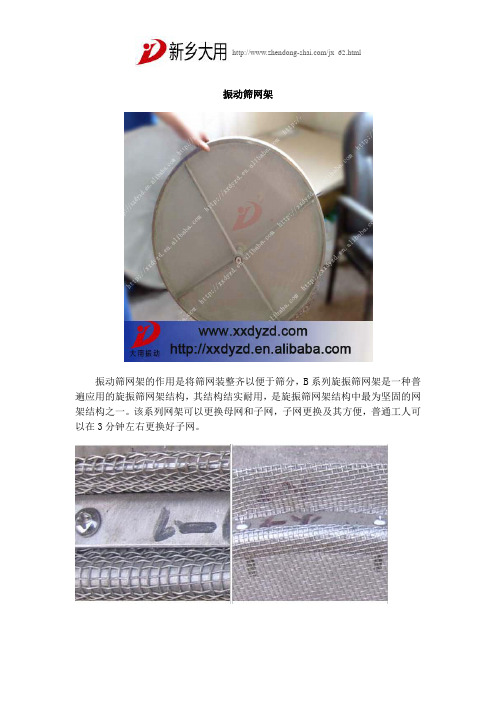

振动筛网架
振动筛网架的作用是将筛网装整齐以便于筛分，B系列旋振筛网架是一种普遍应用的旋振筛网架结构，其结构结实耐用，是旋振筛网架结构中最为坚固的网架结构之一。
该系列网架可以更换母网和子网，子网更换及其方便，普通工人可以在3分钟左右更换好子网。
C型旋振筛网架结构是一种简易型网架，多用于对筛网磨损不是很严重的物料的筛分。
该系列网架具有重量轻、成本低等优点。
在该系列网架基础上可以加装超声波装置，以适合超细粉的筛分。
由于该网架为中空粘接式网架，母网坏后，不能够更换母网，只能更换网架，故使用成本较高。
D系列旋振筛网架是一种半简易式网架，与C型号网架网架相比，该系列网架结构具有可更换母网的优点。
与B系列网架相比，该系列网架具有成本低的优点。
但该系列网架不易更换子网，且母网更换及其繁琐，实际生产中应用并不广泛，且由于本身结构的缺陷，密封不是很好，不适合细度较高的物料筛分，是一种不较为常用的网架。
本文来源新乡大用/jx_62.html。
XZS型旋振筛产品说明书
XZS型旋振筛产品说明书河南-新乡市特昌振动机械有限公司型号说明2 X Z S - 600 PI _______ 普通电机（振动电机不标）______________ 直径为6 600______________________ 筛分机械__________________________ 振动_______________________________ 旋流___________________________________ 层数：2层（单层不标）二、工作原理XZS型系列旋振筛是一种特殊型、高精度细粒筛分机械。
适用于干式、湿式及多种几何物料的筛分作业。
高性能低噪音、全封闭结构，无粉尘溢散，可连续作业。
该系列筛机可以通过各种不同目数的筛网，把不同颗粒'粉状物料很好地连续分离，以满足各种不同需要。
XZS型系列旋振筛是由立式振动电机轴的上下两端装有失衡的偏心重锤产生激振，或由普通电机所带振子的上下两端偏心重锤产生激振。
由于驱动电机的旋转，使筛机参振部分在水平'垂直、倾斜方向三次元运动。
调节上部、下部重锤的相位角，可以改变物料在筛面上的运动轨迹，满足各种比重物料的最佳筛分效果。
调节上部'下部重锤的配重块，可以达到不同的激振力，以达到不同比重' 不同目数物料的最佳筛分量。
三、适用范围化工行业：树脂、涂料、颜料、医药、药品、化妆品、消火剂、塑料粉等；磨料、玻璃、陶瓷行业：研磨料、氧化铝、瓷泥浆、粘土泥浆、玻璃粉、耐火材料' 石英砂等；食品行业：糖、味精粉、食盐、果汁' 淀粉' 奶粉、粮食、豆浆、蛋粉等；炼铁行业：矿石、氧化钛、氧化锌、铸造砂、冶金粉末超硬合金、电磁材料、铝粉、各种金属粉粒等；其他行业：碳黑、助溶剂、活性炭、珍珠等。
四、各部分名称及图解I.上盖2.小锁紧环3.上部筛框4.大锁紧环5.中部筛框6.下部筛框7.弹簧8.底座9.下重锤10.振动电机II.上重锤12.大密封圈13 .筛网架14 .筛网15 .小密封圈五、技术参数表六、外形尺寸表七、旋振筛的安装7.1取下运输支承。
XZS系列旋振筛特点
XZS系列旋振筛特点以及筛网的目数介绍XZS系列旋振筛的特点。
振动筛，震动筛就找人从众。
专业品质保证。
该系列振动筛的基本原理是利用电机轴上下安装的重锤（不平衡重锤），将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。
旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。
XZS系列旋振筛特点1 筛机最高可以达到五层，建议使用三层。
2换网容易、操作简单、清洗方便。
3 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
4 杂质、粗料自动排出，可以连续作业。
5 独特网架设计，筛网使用时间长久，换网快只需3-5分钟。
6 体积小，不占空间移动方便。
7效率高、设计精巧耐用，任何粉类、粘液均可筛分。
筛网的目数介绍筛网的目数并不是整个筛网上全部筛孔的数量。
震动筛的选购：我们在选购震动筛的时候，首先要明确自己筛的是什么物料，然后可以根据筛分物料颗粒的大小，选择能够满足我们筛分需要的筛网。
描述筛网的有目数、丝径、孔径、直径、材质、有效筛面等技术参数，长度单位通常情况下以毫米（mm）为标准。
各国标准筛的规格不尽相同，常用的泰勒制是以每英寸长的孔数为筛号，称为目。
所谓目数，是指物料的粒度或粗细度，一般定义是指在1平方英寸的面积内有多少个网孔数，即筛网的网孔数。
物料能通过该面积内多少个网孔，即定义为多少目数：例如200目，就是该物料能通过1平方英寸内有200个网孔的筛网。
例如100目，就是该物料能通过1平方英寸内有100个网孔的筛网。
例如50目，就是该物料能通过1平方英寸内有50个网孔的筛网。
以此类推，可得知：筛网的目数与孔径和粒度成反比、与孔数成正比。
即：目数越大，孔数越多，孔径越小，说明物料粒度越细；目数越小，孔数越少，孔径越大，说明物料粒度越大。
振动筛网架的种类与应用
振动筛网架的种类与应用
一、振动筛网架的种类
振动筛网架虽然种类很多，但振动筛网架的作用却是不变的，均是起到支撑和装配整齐筛网的作用。
振动筛网架一般可以分为两种：第一种是简易网架；另外一种是实心网架。
1、简易网架
简易网架，适合比重较轻的物料筛分，这种网架结构简易、换网方便并且价格便宜，但是不适合比较重大的物料和过滤，由于其本身重量轻，与底网接触部分不严密容易使底网破损和漏料，所以在使用过程中容易变形从而导致机器不能正常工作。
2、实心网架
实心网架，此网架为20毫米厚的不锈钢304材质在车床上车出一道槽，然后使底网和网架严密结合用螺丝钉固定到网架上，然后下面装上冲孔板，在冲孔板和底网之间装上弹跳球，于重量大，工艺复杂所以造价较高。
二、振动筛网架的作用
振动筛网架是整个振动筛系统将能量完全传导到筛网网面上的重要组成部分。
它采用特制双环结构，并且是一次冲压成型的特殊网架。
经过精确测量和设计它将充分发挥筛分功效，并把振幅在筛网的整个区域合理分配，使能量在整个筛网网面均匀传递。
本文转自新乡大用。
高服旋振筛型材粘接网架安全操作及保养规程
高服旋振筛型材粘接网架安全操作及保养规程前言
高服旋振筛型材粘接网架是一种重要的筛分设备，在工业生产中广泛应用。
为了确保设备的正常运行和保障工作人员的人身安全，特制定本规程，旨在规范高服旋振筛型材粘接网架的操作和保养。
安全操作规程
1. 操作前的准备
（1）操作前应检查设备的接地是否可靠，电线是否破损，电气开关是否正常，保险丝是否完好。
（2）在操作高服旋振筛型材粘接网架前，必须戴上工作手套、防护眼镜，穿好工作服，避免大型耳环项链等物品垂挂身上，避免发生意外伤害。
（3）检查筛网是否有破损，以及是否有改动，查看更换筛网的工具是否备齐。
2. 开机前的准备
（1）在启动设备之前应先检查设备的清洁状态，确保设备干净。
（2）检查设备的启动序号是否按照制定要求。
旋振筛使用说明书
旋振筛使用说明书旋振筛使用说明书1.产品概述旋振筛是一种常用的筛分设备，广泛应用于颗粒物料的分级和过滤。
本说明书将详细介绍旋振筛的组成部分、使用方法、维护保养等内容，以帮助用户正确使用和维护旋振筛。
2.产品组成旋振筛主要由以下部分组成：●机体：旋振筛的主体部分，包括筛箱、振动器等。
●筛网：用于分离物料的筛网，通常由金属或塑料网片制成。
●振动器：提供振动力，驱动筛网进行运动。
●进料装置：将物料均匀地分布到筛网上。
●排料装置：将已经筛分的物料从筛网上排出。
●电机：驱动振动器运转。
3.使用方法3.1 准备工作在使用旋振筛之前，请确认以下准备工作已完成：●检查电源和电压是否符合设备要求。
●检查旋振筛是否安装在平稳的基础上。
●检查电机是否正常运转，并保持电机周围的通风良好。
3.2 开机操作按以下步骤进行开机操作：1.打开电源开关，确保电机正常工作。
2.调节振动器的振动力和频率，使其适应物料的特性和处理要求。
3.分配适量的物料到进料装置上，并确保物料可以均匀分布到筛网上。
3.3 运行和调整旋振筛运行时，可以根据实际情况进行调整：●调整振动力和频率，以获得最佳的筛分效果。
●观察物料的筛分情况，根据需要调整进料速度和角度。
4.维护保养4.1 清洁保养●关闭电源开关，等待旋振筛停止运行，然后清理筛网上的物料。
●定期清洗筛网，防止物料堆积影响筛分效果。
4.2 润滑保养●定期检查振动器的润滑情况，根据需要添加润滑油。
●定期检查电机的绝缘情况，如发现问题及时处理。
4.3 零部件更换根据使用情况，适时更换旋振筛的零部件，包括筛网、振动器等。
5.附件本说明书附带以下附件：●旋振筛产品参数表●旋振筛安装示意图6.法律名词及注释本部分详细列出了本文档中所涉及的法律名词及相应的注释。
7.结束语本文档为旋振筛的使用说明书，详细介绍了旋振筛的组成、使用方法和维护保养等内容，希望能为用户提供实用的指导。
如有任何问题，请及时与我们联系。
旋振筛基本结构及工作原理
旋振筛基本结构及工作原理新乡市新中振动设备有限公司旋振筛基本结构及工作原理一、旋振筛概述：旋振筛是一种特殊性、高精度细粒筛分机械，主要适用于筛分颗粒、片状的物料，细粉、微粉、超轻、超细的物料。
干湿物料的筛分、液体中固体物分离回收，还可用于废水筛滤回收等作业。
广泛应用于矿业、建材、冶金、铸造、磨料、水泥、化工、医药、轻工、玻璃等行业。
适用物料品种如：(1) 化工行业树脂、涂料、颜料、橡胶、活性碳、聚乙烯粉、石英砂等(2) 医药行业中药粉、西药粉、医药原料等(3) 食品行业糖、盐、味精、淀粉、奶粉、豆浆、果汁、鱼粉、食品添加剂等(4) 窑业类玻璃、陶瓷、研磨材料、石灰粉、云母、氧化铝、碳酸钙等(5) 金属冶金类铅粉、氧化锌、氧化钛、金刚粉、铝粉、各种金属粉末等(6) 公害回收处理废水、废油、粪尿等二、旋振筛结构：各种旋振筛主要由以下几部分组成：（1）入料口、筛盖（2）筛框、筛网、紧固带、出料口（3）振动电机、电机机座支架、传振体（4）隔振弹簧、弹簧支承、弹簧垫圈（5）底座、吊装孔、底座、通风后盖三、旋振筛工作原理：旋振筛是通过利用在电机轴上、下两端安装的两个不同相位的不平衡重锤，由于高速旋转的离心作用而产生一复合惯性力，将电机的旋转运动转变为一种复杂的水平、垂直、倾斜的三次元运动，再把这个三次元运动传递给筛面，使物料在筛面上作螺旋状由里向外的渐开线外扩散运动，旋振筛也因此得名。
这种振动运动轨迹是一复杂的空间三维曲线，此曲线在平面上的投影为圆形，在两垂直面上的投影均为椭圆形。
通过调节上、下两端重锤的空间和相位角，可任意改变物料在筛面上的运动轨迹和扩散的快慢，甚至可以让物料在筛面上保持长期的圆周运动。
物料通过不同层次的筛网，可以达到分级作业的目的。
根据旋振筛三次元运动对多种筛分特性，通过对上下重锤的角度调节，可以对物料进行精筛分、概率筛分等多种筛分作业。
四、旋振筛的结构图：图1 旋振筛结构图1、弹跳橡胶球2、筛网3、紧固带4、5、10、重锤6、压块7、隔振弹簧8、筛架体9、电机11、入料口12、筛盖13、中部筛框14、出料口15、下部筛框16、吊装孔17、底座18、通风后盖上图1旋振筛的结构简图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋振筛是一种高精度细粉筛分机械，由于它的噪音低、工作效率高、方便更换筛网等在许多行业都有应用。
但想要获取合适的目数，就需要替换合适的网架，那比较常见的旋振筛网架有哪些呢，下边一起来看看吧。
1、U型网架（老松式网架）
U型网架也叫老松式网架，是旋振筛比常使用的型号，先用压网工具把粗丝径的筛网固定在U型槽内，这层筛网称之为目网，再将工作网固定平铺在目网上边，用卡箍固定四周。
U型网架的优势就是更换工作网比较快，工作网下的目网起骨架作用，支撑工作筛网，保证筛面的平整度，防止物料冲击压塌工作网，同时又防止筛板上的弹跳球撞击工作网，把工作网撞破。
但是U型网架结构的唯一缺点就是目网与工作网重叠部分，影响筛分面积从而一定程度上降低筛分效率。
2、胶粘网架
普遍在超声波型的旋振筛中使用。
其优势在于装网速度快,由于筛网是直接使用胶粘在网架上,可以预先装好一套备用,更换时直接连同筛网一起更换即可。
但超声波系列网架结构缺点在于在粘网时如胶涂抹不均匀会出现筛网松弛,从而影响振动筛的筛分精度与筛分效果。
3、子母扣网架
即两个法兰一个凹槽，一个凸槽，把凸槽法兰焊接在筛框内，以凹槽法兰为活动件，将筛网放置在两个法兰中间，用螺丝锁紧，筛面自然拉紧平展，一般12目-30目的旋振筛筛网采用这种结构比较多。
4、单网双箍网架
即用两个环形圆箍固定拉紧筛网，常用于陶瓷行业应用较广的高频率的旋振筛中，单双箍网架最大的优势就是透网率比较高，且双箍结构有效避免振动筛漏料跑浆现象;但是有一个明显的缺点就是更换筛网比较复杂，筛网张紧力度没有足够的经验的话容易破网。
综上就是比较常见的4种旋振筛网架介绍，大家可根据实际需求来选择适合的旋振筛网架，同时，如想了解更多有关产品信息可咨询新乡市荣威机械有限公司。
