型钢悬挑脚手架(扣件式)计算书
悬挑脚手架计算书
悬挑脚手架计算书一、工程概况本工程为_____，位于_____，建筑高度为_____m，结构形式为_____。
为满足施工需要，拟在建筑物_____侧设置悬挑脚手架。
二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2、《建筑结构荷载规范》（GB50009-2012）3、《钢结构设计规范》（GB50017-2017）4、本工程施工图纸及施工组织设计三、脚手架设计参数1、脚手架立杆横距 Lb ＝ 105m，立杆纵距 La ＝ 15m，步距 h ＝18m。
2、内立杆距建筑物距离 a ＝ 03m。
3、脚手架搭设高度 H ＝ 20m。
4、悬挑梁选用 16 号工字钢，长度为 L ＝ 3m，悬挑长度 l1 ＝ 13m，锚固长度 l2 ＝ 17m。
5、连墙件采用两步三跨设置，竖向间距 36m，水平间距 45m。
四、荷载计算1、恒载标准值 G1k每米立杆承受的结构自重标准值 gk1 ＝ 01248kN/m脚手板自重标准值 gk2 ＝ 035kN/m²栏杆与挡脚板自重标准值 gk3 ＝ 014kN/m安全网自重标准值 gk4 ＝ 001kN/m²2、活载标准值 Qk施工均布活荷载标准值 Qk1 ＝ 3kN/m²风荷载标准值ωk风荷载标准值应按照以下公式计算：ωk ＝07μzμsω0其中，μz 为风压高度变化系数，μs 为风荷载体型系数，ω0 为基本风压。
本工程地处_____，基本风压ω0 ＝ 03kN/m²。
风压高度变化系数μz 按《建筑结构荷载规范》取值。
风荷载体型系数μs ＝13φ，φ 为挡风系数。
挡风系数φ ＝ 12An/Aw其中，An 为挡风面积，Aw 为迎风面积。
五、纵向水平杆计算1、强度计算最大弯矩 Mmax ＝ 01q1l²＋ 0117q2l²其中，q1 为恒载均布线荷载标准值，q2 为活载均布线荷载标准值。
弯曲应力σ ＝ Mmax/WW 为纵向水平杆的截面抵抗矩。
型钢悬挑脚手架计算
悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。
计算参数:双排脚手架，搭设高度20.0米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距0.90米，内排架距离结构0.40米，立杆的步距1.80米。
采用的钢管类型为48×2.8，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。
施工活荷载为3.0kN/m2，同时考虑1层施工。
脚手板采用木板，荷载为0.35kN/m2，按照铺设3层计算。
栏杆采用木板，荷载为0.17kN/m，安全网荷载取0.0100kN/m2。
脚手板下小横杆在大横杆上面，且主结点间增加一根小横杆。
基本风压0.25kN/m2，高度变化系数1.2500，体型系数1.1340。
悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度1.45米，建筑物内锚固段长度2.25米。
悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。
一、小横杆的计算小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
1.均布荷载值计算小横杆的自重标准值 P1=0.036kN/m脚手板的荷载标准值 P2=0.350×1.500/2=0.262kN/m活荷载标准值 Q=3.000×1.500/2=2.250kN/m荷载的计算值 q=1.2×0.036+1.2×0.262+1.4×2.250=3.508kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=3.508×0.9002/8=0.355kN.m小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.036+0.262+2.250=2.548kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.548×900.04/(384×2.06×105×101950.0)=1.036mm小横杆的最大挠度小于900.0/150与10mm,满足要求!二、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
型钢悬挑脚手架(扣件式)计算书
型钢悬挑脚手架(扣件式)计算书架体验算一、脚手架参数二、荷载设计立面图侧面图三、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数n 2横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 107800 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4490纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.033+0.35×1.2/(2+1))+1.4×3×1.2/( 2+1)=1.89kN/m正常使用极限状态q'=(0.033+G kjb×l a/(n+1))+G k×l a/(n+1)=(0.033+0.35×1.2/(2+1))+3×1.2/(2+1)=1.37kN/m 计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[1.89×0.92/8，1.89×0.152/2]=0.19kN·mσ=M max/W=0.19×106/4490=42.57N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×1.37×9004/(384×206000×107800)，1.37×1504/(8×206000×107800)]=0.528mmνmax＝0.528mm≤[ν]＝min[l b/150，10]＝min[900/150，10]＝6mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=1.89×(0.9+0.15)2/(2×0.9)=1.16kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=1.37×(0.9+0.15)2/(2×0.9)=0.84kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.16kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=R max'=0.84kNq'=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.38×106/4490=83.54N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.26mm≤[ν]＝min[l a/150，10]＝min[1200/150，10]＝8mm满足要求！3、支座反力计算承载能力极限状态R max=2.68kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.9横向水平杆：R max=1.16kN≤R c=0.9×8=7.2kN纵向水平杆：R max=2.68kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算脚手架搭设高度H 19.6 脚手架钢管类型Ф48×30.12每米立杆承受结构自重标准值gk(kN/m)1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.033/h)×H=(0.12+(0.9+0.15)×2/2×0.033/1.8)×19.6=2.73kN 单内立杆：N G1k=2.73kN查《规范》表A得，φ=0.188满足要求！2、立杆稳定性验算不组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(2.73+2.86)+1.4×3.78=12kNσ=N/(φA)=11999.32/(0.188×424)=150.53N/mm2≤[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+0.9×1.4N Q1k=1.2×(2.73+2.86)+0.9×1.4×3.78=11.47kN M w=0.9×1.4×M wk=0.9×1.4×ωk l a h2/10=0.9×1.4×0.35×1.2×1.82/10=0.17kN·m σ=N/(φA)+M w/W=11470.12/(0.188×424)+170691.48/4490=181.91N/mm2≤[f]=205N/mm2 满足要求！八、连墙件承载力验算lw k a长细比λ=l0/i=600/15.8=37.97，查《规范》表A.0.6得，φ=0.9(N lw+N0)/(φAc)=(5.13+3)×103/(0.9×489)=18.42N/mm2≤0.85 ×[f]=0.85×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=5.13+3=8.13kN≤0.9×12=10.8kN满足要求！悬挑梁验算一、基本参数二、荷载布置参数平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数n z 1主梁材料规格18号工字钢主梁截面积A(cm2) 30.6主梁截面惯性矩I x(cm4) 1660 主梁截面抵抗矩W x(cm3) 185主梁自重标准值g k(kN/m) 0.241 主梁材料抗弯强度设计值[f](N/mm2) 215主梁材料抗剪强度设计值[τ](N/mm2) 125 主梁弹性模量E(N/mm2) 206000 k第1排：F1=F1/n z=12/1=12kN第2排：F2=F2/n z=12/1=12kN1、强度验算弯矩图(kN·m)σmax=M max/W=19.99×106/185000=108.07N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=Q max/(8I zδ)[bh02-(b-δ)h2]=25.11×1000×[94×1802-(94-6.5)×158.62]/(8×16600000×6.5)=24.57N/mm2τmax=24.57N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=18.45mm≤[ν]=2×l x/250=2×3820/250=30.56mm符合要求！4、支座反力计算R1=-19.85kN,R2=45.25kN四、悬挑主梁整体稳定性验算主梁轴向力：N =[0]/n z=[0]/1=0kN压弯构件强度：σmax=M max/(γW)+N/A=19.99×106/(1.05×185×103)+0×103/3060=102.93N/mm2≤[f]=215 N/mm2符合要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=0.56σ = M max/(φb W x)=19.99×106/(0.56×185×103)=192.99N/mm2≤[f]=215N/mm2符合要求！五、锚固段与楼板连接的计算主梁与建筑物连接方式平铺在楼板上锚固点设置方式压环钢筋压环钢筋直径d(mm) 16 主梁建筑物内锚固长度L m(mm) 1000梁/楼板混凝土强度等级C35压环钢筋1压环钢筋2锚固点压环钢筋受力：N/2 =9.92kN压环钢筋验算：σ=N/(4A)=N/πd2=19.85×103/(3.14×162)=24.68N/mm2≤0.85×[f]=0.85×65=55.25N/mm2 注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2水平钢梁与楼板压点的拉环一定要压在楼板下层钢筋下面，并要保证两侧30cm 以上搭接长度符合要求！。

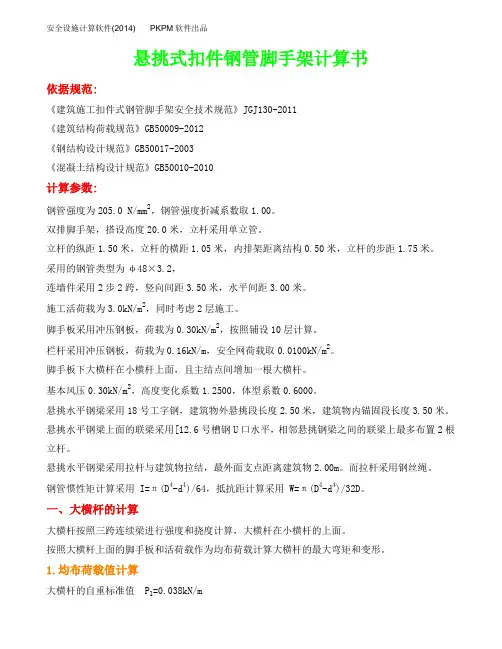

悬挑式扣件钢管脚手架计算书(带连梁)
悬挑式扣件钢管脚手架计算书依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
双排脚手架，搭设高度20.0米，立杆采用单立管。
立杆的纵距1.50米，立杆的横距1.05米，内排架距离结构0.50米，立杆的步距1.75米。
采用的钢管类型为φ48×3.2，连墙件采用2步2跨，竖向间距3.50米，水平间距3.00米。
施工活荷载为3.0kN/m2，同时考虑2层施工。
脚手板采用冲压钢板，荷载为0.30kN/m2，按照铺设10层计算。
栏杆采用冲压钢板，荷载为0.16kN/m，安全网荷载取0.0100kN/m2。
脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。
基本风压0.30kN/m2，高度变化系数1.2500，体型系数0.6000。
悬挑水平钢梁采用18号工字钢，建筑物外悬挑段长度2.50米，建筑物内锚固段长度3.50米。
悬挑水平钢梁上面的联梁采用[12.6号槽钢U口水平，相邻悬挑钢梁之间的联梁上最多布置2根立杆。
悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物2.00m。
而拉杆采用钢丝绳。
钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。
一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.300×1.050/2=0.157kN/m活荷载标准值Q=3.000×1.050/2=1.575kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.157=0.235kN/m活荷载的计算值 q2=1.4×1.575=2.205kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.235+0.10×2.205)×1.5002=0.538kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.235+0.117×2.205)×1.5002=-0.633kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=0.633×106/4729.0=133.931N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值 q1=0.038+0.157=0.196kN/m活荷载标准值 q2=1.575kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.196+0.990×1.575)×1500.04/(100×2.06×105×113510.0)=3.663mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
型钢悬挑脚手架(扣件式)计算书
型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数安全网设置全封闭基本风压ω0(kN/m2) 0.31.429，1.429 风荷载体型系数μs 1 风压高度变化系数μz(连墙件、单立杆稳定性)0.429，0.429风荷载标准值ωk(kN/m2)(连墙件、单立杆稳定性)计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 4横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 98900 横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4120纵、横向水平杆布置承载能力极限状态q=1.2×(0.03+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.03+0.3×0.8/(4+1))+1.4×2×0.8/(4+ 1)=0.542kN/m正常使用极限状态q'=(0.03+G kjb×l b/(n+1))=(0.03+0.3×0.8/(4+1))=0.078kN/m计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×0.542×1.52=0.122kN·mσ=γ0M max/W=1×0.122×106/4120=29.584N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×0.078×15004/(100×206000×98900)=0.131mmνmax＝0.131mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×0.542×1.5=0.894kN正常使用极限状态R max'=1.1q'l a=1.1×0.078×1.5=0.129kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=0.894kNq=1.2×0.03=0.036kN/m正常使用极限状态由上节可知F1'=R max'=0.129kNq'=0.03kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.432×106/4120=104.854N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.212mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.333mm满足要求！3、支座反力计算承载能力极限状态R max=1.802kN五、扣件抗滑承载力验算纵向水平杆：R max=1×0.894/2=0.447kN≤R c=0.9×8=7.2kN横向水平杆：R max=1×1.802kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.03/h)×H=(0.13+1.5×4/2×0.03/1.8)×20=3.603kN 单内立杆：N G1k=3.603kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/1/2=(20/1.8+1)×1.5×0.8×0.3×1/1/2=2.18kN 1/1表示脚手板1步1设单内立杆：N G2k1=2.18kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/1=(20/1.8+1)×1.5×0.16×1/1=2.907kN1/1表示挡脚板1步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×20=0.3kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.18+2.907+0.3=5.387kN单内立杆：N G2k=N G2k1=2.18kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.5×0.8×(1×2)/2=1.2kN内立杆：N Q1k=1.2kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.603+5.387)+ 1.4×1.2=12.468kN 单内立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(3.603+2.18)+ 1.4×1.2=8.62kN 七、立杆稳定性验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/16=168.75≤210满足要求！轴心受压构件的稳定系数计算：立杆计算长度l0=Kμh=1.155×1.5×1.8=3.119m长细比λ=l0/i=3.119×103/16=194.906查《规范》表A得，φ=0.1912、立杆稳定性验算组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k=3.603+5.387=8.99kN单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(3.603+5.387)+1.4×1.2=12.468kNM wd=φwγQ M wk=φwγQ(0.05ζ1w k l a H12)=0.6×1.4×(0.05×0.6×0.429×1.5×3.62)=0.21kN·m σ=γ0[N/(φA)+M wd/W]=1×[12468/(0.191×384)+210161.952/4120]=221.004N/mm2>[f]=205N/mm2 不满足要求，减小步距、减小立杆纵横向间距、减少施工作业层数！八、连墙件承载力验算lw k a长细比λ=l0/i=600/16=37.5，查《规范》表A.0.6得，φ=0.896(N lw+N0)/(φAc)=(9.73+3)×103/(0.896×384)=36.999N/mm2≤0.85×[f]=0.85×205N/mm2=1 74.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=9.73+3=12.73kN>0.9×12=10.8kN不满足要求，增设连墙件！九、脚手架材料用量计算悬挑梁验算一、基本参数平面图立面图三、主梁验算主梁材料类型工字钢主梁合并根数n z 1主梁材料规格16号工字钢主梁截面积A(cm2) 26.1 主梁截面惯性矩I x(cm4) 1130 主梁截面抵抗矩W x(cm3) 141主梁自重标准值g k(kN/m) 0.205 主梁材料抗弯强度设计值[f](N/mm2) 215主梁材料抗剪强度设计值[τ](N/mm2) 125 主梁弹性模量E(N/mm2) 206000 主梁允许挠度[ν](mm)1/250荷载标准值：q'=g k=0.205=0.205kN/m第1排：F'1=F1'/n z=8.99/1=8.99kN第2排：F'2=F2'/n z=8.99/1=8.99kN荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第1排：F1=F1/n z=12.47/1=12.47kN第2排：F2=F2/n z=12.47/1=12.47kN1、强度验算弯矩图(kN·m)σmax=γ0M max/W=1×20.144×106/141000=142.867N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=γ0Q max/(8I zδ)[bh02-(b-δ)h2]=1×25.247×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=29.837N/mm2τmax=29.837N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=6.882mm≤[ν]=2×l x/250=2×1250/250=10mm符合要求！4、支座反力计算设计值：R1=-12.393kN,R2=38.034kN四、悬挑主梁整体稳定性验算受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=2由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb'值为0.93。
普通型钢悬挑脚手架计算书
普通型钢悬挑脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)等编制。
一、参数信息:1.脚手架参数计算的脚手架为双排脚手架，横杆与立杆采用单扣件方式连接，搭设高度为18.0米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.50米。
内排架距离墙长度为0.30米。
横向杆计算外伸长度为0.30米。
小横杆在上，搭接在大横杆上的小横杆根数为1根。
采用的钢管类型为Φ48×2.8。
连墙件采用2步3跨，竖向间距3.00米，水平间距4.50米,采用扣件连接。
2.荷载参数脚手板自重标准值0.35kN/m2，栏杆、挡脚板自重为0.14kN/m2，安全设施及安全网、挡风板自重为0.010kN/m2，同时施工2层，施工均布荷载为3.0kN/m2，脚手板共铺设12层。
脚手架用途:混凝土、砌筑结构脚手架。
悬挑水平钢梁采用18号工字钢，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度2.50米。
悬挑水平钢梁采用悬臂式结构，没有钢丝绳或支杆与建筑物拉结。
二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。
按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。
考虑活荷载在横向水平杆上的最不利布置(验算弯曲正应力和挠度不计入悬挑荷载)。
1.均布荷载值计算小横杆的自重标准值 P1=0.031kN/m脚手板的荷载标准值 P2=0.350×1.500/2=0.262kN/m活荷载标准值 Q=3.000×1.500/2=2.250kN/m荷载的计算值 q=1.2×0.031+1.2×0.262+1.4×2.250=3.502kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=3.502×1.052/8=0.483kN.mσ=M/W=0.483×106/4248.0=113.63N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.03+2.25+0.26=2.54kN/m简支梁均布荷载作用下的最大挠度V=5.0×2.54×1050.04/(384×2.06 ×105×101950.0)=1.92mm 小横杆的最大挠度小于1050.0/150与10mm,满足要求!三、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。
(完整版)悬挑架计算书
4#楼工字钢悬挑脚手架计算书型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。
一、参数信息:1.脚手架参数双排脚手架搭设高度为 11 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为1m，立杆的步距为1.5 m；内排架距离墙长度为0.40 m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 1.00；连墙件布置取两步三跨，竖向间距 3 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处辽宁沈阳市，查荷载规范基本风压为0.550kN/m2，风荷载高度变化系数μz为1.000，风荷载体型系数μs为1.128；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1394；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:3 层；脚手板类别:木脚手板；栏杆挡板类别:栏杆、木脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.5m，建筑物内锚固段长度 2.5 m。
与楼板连接的螺栓直径(mm):20.00；楼板混凝土标号:C30；6.拉绳与支杆参数钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):2.400；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.4 m。
型钢悬挑脚手架计算书
钢梁悬挑扣件式脚手架计算书一、计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《混凝土结构设计规范》GB50010-20106、《建筑施工手册》第五版7、《建筑施工临时支撑结构技术规范》JGJ300-2013二、脚手架参数（图1）立面图（图2）剖面图三、横向水平杆验算由于纵向水平杆上的横向水平杆是均等放置的缘故，横向水平杆的距离为l a/(n+1），横向水平杆承受的脚手板及施工活荷载的面积。
承载能力极限状态q=1.2×(g+g K1×l a/(n+1))+1.4×Q K×l a/(n+1)=1.2×(0.033+0.35×1.5/(2+1))+1.4×3×1.5/ (2+1)=2.35kN/m正常使用极限状态q K=g+g K1×l a/(n+1)+Q K×l a/(n+1)=0.033+0.35×1.5/(2+1)+3×1.5/(2+1)=1.708kN/m 根据规范要求横向水平杆按简支梁进行强度和挠度验算，故计算简图如下：1、抗弯验算（图3）承载能力极限状态的受力简图（图4）弯矩图M max= 0.318kN·mσ=M max/W=0.318×106/4490=70.819N/mm2≤[f]=205N/mm2满足要求2、挠度验算（图5）正常使用极限状态的受力简图（横杆）（图6）挠度图νmax=1.191mm≤[ν]＝min[l b/150，10]=7mm满足要求3、支座反力计算由于支座反力的计算主要是为了纵向水平杆的验算，故须分为承载能力极限状态和正常使用极限状态进行计算：承载能力极限状态V= 1.48kN正常使用极限状态V K=1.076kN四、纵向水平杆验算由上节可知F=V,F K=V Kq=1.2×0.033=0.04kN/mq K=g=0.033kN/m由于纵向水平杆按规范规定按三跨连续梁计算，那么施工活荷载可以自由布置。
型钢悬挑脚手架(阳角B)计算
型钢悬挑脚手架(阳角B)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-2003一、基本参数1、基本参数1、主梁布置参数平面图2、主梁锚固参数主梁1锚固图主梁2锚固图主梁3锚固图三、一号主梁验算1、主梁验算q'=g k=0.205kN/m第一排立杆处：P1' =F1'=8kN；第二排立杆处：P2' =F2'=8kN；荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第一排立杆处：P1 =F1=10.9kN；第二排立杆处：P2 =F2=10.9kN；计算简图如下：1）抗弯验算σ=M max/W=1.47×106/(141×103)=10.426 N/mm2≤[f]=205 N/mm2满足要求！2）抗剪验算τmax＝V max/(8I zδ)[bh02-(b-δ)h2]=7.747×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=9. 155N/mm2≤[τ]=125N/mm2满足要求！3）挠度验算νmax=0.027 mm≤[ν]＝2l/360=2×1893/360=10.517mm满足要求！4）支座反力计算R1=-0.821kN；R2=4.394kN；R3=12.313kN；R4=6.554kN；2、支撑杆件设置钢丝绳绳卡作法上拉杆件角度计算：α1=arctan(n1/m1)= arctan(3300/2200)=56.31°上拉杆件支座力：R S1=R3=12.313kN主梁轴向力：N SZ1= R S1/tanα1=12.313/tan(56.31°)=8.209kN上拉杆件轴向力：N S1= R S1/sinα1=12.313/sin(56.31°)=14.798kN上拉杆件的最大轴向拉力：N S=max[N S1] =14.798kN查表得，钢丝绳破断拉力总和：F g=151.5kN[F g]=α×F g/k=0.85×151.5/8=16.097kN≥N S=14.798kN符合要求！绳夹数量：n=1.667[Fg]/(2T)=1.667×16.097/(2×15.19)=1个≤[n]=3个符合要求！花篮螺栓验算：σ=[F g]/(π×d e2/4)=16.097×103/(π×122/4)=142.329N/mm2≤[ft]=170N/mm2符合要求！拉环验算：σ =[F g]/(2A)=2[F g]/πd2=2×16.097×103/(π×202)=25.619N/mm2≤[f]=65N/mm2注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6 每个拉环按2个截面计算的吊环应力不应大于65N/mm2符合要求！拉环详图(主梁为工字钢)角焊缝验算：σf=N S/(h e×l w)=14.798×103/(10×100)=14.798N/mm2≤βf f t w=1.22×160=195.2N/mm2正面角焊缝的强度设计值增大系数βf=1.22符合要求！4、下撑杆件验算α1=arctan(n1/m1)= arctan(3300/3100)=46.79°下撑杆件支座力：R X1=R4=6.554kN主梁轴向力：N XZ1= R X1/tanα1=6.554/tan(46.79°)=6.157kN下撑杆件轴向力：N X1= R X1/sinα1=6.554/sin(46.79°)=8.992kN下撑杆件的最大轴向压力：N X=max[N X1] =8.992kN下撑杆长度：L1=(m12+n12)0.5= (31002+33002)0.5=4527.693下撑杆长细比：λ1=L1/i=4527.693/19.4=233.386查《钢结构设计规范》GB50017-2003表C得，φ1=0.156轴心受压稳定性计算：σ1 =N X1/(φ1A)=8992/(0.156×693)=83.176N/mm2≤f=205N/mm2符合要求！对接焊缝验算：σ=N X/(l w t)=8.992×103/A=8.992×103/693=12.975N/mm2≤f c w=185N/mm2符合要求！5、悬挑主梁整体稳定性验算主梁轴向力：N=N sz1-(N xz1)=2.052kN压弯构件强度：σmax=M max/(γW)+N/A=1.47×106/(1.05×141000)+2.052/2610=9.93N/mm2≤[f]=205N/mm2满足要求！受弯构件整体稳定性分析：其中φb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，φb=1.6由于φb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到φb值为0.894。
型钢悬挑脚手架计算
悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
计算的脚手架为双排脚手架，搭设高度为24.0米，立杆采用单立管。
搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，步距1.80米。
采用的钢管类型为48×3.0，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。
施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设13层。
卸荷钢丝绳采取2段卸荷，吊点卸荷水平距离3倍立杆间距。
卸荷钢丝绳的换算系数为0.85，安全系数K=10.0，上吊点与下吊点距离5.0m。
悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度2.50米。
悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.45m。
拉杆采用钢丝绳。
一、大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩和变形。
1.均布荷载值计算大横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.150×1.050/3=0.052kN/m活荷载标准值 Q=3.000×1.050/3=1.050kN/m静荷载的计算值 q1=1.2×0.038+1.2×0.052=0.109kN/m活荷载的计算值 q2=1.4×1.050=1.470kN/m大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.抗弯强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯矩计算公式如下:跨中最大弯矩为M1=(0.08×0.109+0.10×1.470)×1.5002=0.350kN.m支座最大弯矩计算公式如下:支座最大弯矩为M2=-(0.10×0.109+0.117×1.470)×1.5002=-0.412kN.m我们选择支座弯矩和跨中弯矩的最大值进行强度验算：=0.412×106/4491.0=91.632N/mm2大横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下:静荷载标准值q1=0.038+0.052=0.091kN/m活荷载标准值q2=1.050kN/m三跨连续梁均布荷载作用下的最大挠度V=(0.677×0.091+0.990×1.050)×1500.04/(100×2.06×105×107780.0)=2.511mm 大横杆的最大挠度小于1500.0/150与10mm,满足要求!二、小横杆的计算小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
