DF型多级不锈钢化工离心泵说明书
DF80-30X10卧式多级泵
DF80-30X10型耐腐蚀卧式离心泵概述：DF80-30X10型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：300米，流量Q：80m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DF80-30X10型耐腐蚀卧式离心泵产品结构说明DF80-30X10型耐腐蚀卧式离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DF80-30X10型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
耐腐蚀多级离心泵
36.6 90 Y280M-2 50
50
36.6 110 Y315S-2 50
50
必须 汽
蚀余 量 m 2.4 2.7 2.8 2.4 2.7 2.8 2.4 2.7 2.8 2.4 2.7 2.8 2.4 2.7 2.8 2.4 2.7 2.8 2.4 2.7 2.8 2.4 2.7 2.8 2.4 2.7 2.8
耐腐蚀多级离心泵旋转方向： 泵的转向从原动机端看为顺时针旋转。
耐腐蚀多级离心泵主要零件材质： 泵的过流部件材质有铸钢和铸不锈钢两类，订货时应根据输送介质的名称、
浓度、进口压力、使用温度、对材质的腐蚀程度，合理选用泵的材质、密封型式 和泵的结构。
耐腐蚀多级离心泵成套范围： 泵与电机、底座配套供应，可配公用底座或本身底座，厂方还提供附件（包
15 4.16 300 DF25-50×
25 6.94 288 2980 6
28 7.78 282
15 4.16 350 DF25-50×
25 6.94 336 2980 7
28 7.78 329
15 4.16 400 DF25-50×
25 6.94 384 2980 8
28 7.78 376
15 4.16 450 DF25-50×
80
208
360
80
80
208
385
80
80
208
405
80
80
208
430
80
80
208
450
80
80
208
475
80
80
162
165
80
25 DF80-30×
40 4
离心泵使用说明书和维修
多级离心泵使用说明书和维修的内容多级离心泵使用说明书和维修的内容多级离心泵：1，以前驱动多级泵或泵真空引水。
2，关闭控制阀和压力表旋塞。
3，启动电机，打开压力表旋塞。
4，当泵在正常速度，压力表显示适当的压力，然后打开真空规插头并逐渐打开排水管道阀门，直到达到规定的雨衣和真空度。
5，多级离心泵用于慢慢接近排水管道阀门，关闭真空规插头，并停止运动，然后关闭压力表旋塞。
6，如长期停用的多级离心泵，泵体泵应拆卸部分水，抹干，与滑动表面涂有防锈油保护。
7，多级离心泵操作应经常检查泵和马达轴承温度，不比外面的温度为35摄氏度，温度不得超过75℃。
8，轴承体永久注意气。
9，调整填料压盖密封泄漏，正常水位下降为宜。
10，操作过程中如发生噪声或异常声音，应立即停车检查。
多级离心泵的维修内容小修1更换包装或检修机械密封。
2检查轴承，修正耦合。
3个紧固螺栓，消除缺陷和泄漏发生在操作。
4清洗或修理的冷却水和润滑油(脂)。
5清洗，维修吸入过滤器，止回阀和阀操作系统。
大修1包括一个小的内容。
2检查泵轴弯曲，调整各部位间隙。
3检查，修复，平衡盘与平衡环端面接触，每一节，叶轮轮毂，轮毂轴套，平衡，轴，紧固螺母的端面接触。
4检查或修理，调整轴泵和泵体底平面平行度。
5对准耦合。
6修复或更换叶轮等主要零件，更换轴承垫片等配件。
7号机及辅助设备清洗，防锈漆。
维修前的准备工作技术准备1设备手册，装配图纸，技术标准和其他技术信息。
2设备操作，监测，故障，缺陷，风险，并分析功能情况的记录。
3设备维修前应进行相关的技术参数，噪声，振动，磨损，老化，腐蚀，泄漏和性能的应用程序，并记录。
4制定维修方案。
DF46-50X10卧式多级泵
DF46-50X10型耐腐蚀卧式离心泵概述：DF46-50X10型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：500米，流量Q：46m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DF46-50X10型耐腐蚀卧式离心泵产品结构说明DF46-50X10型耐腐蚀卧式离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DF46-50X10型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

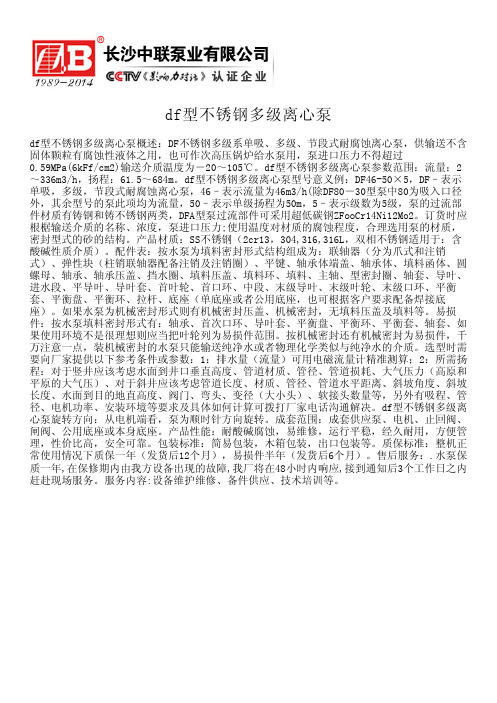

df型不锈钢多级离心泵
df型不锈钢多级离心泵df型不锈钢多级离心泵概述：DF不锈钢多级系单吸、多级、节段式耐腐蚀离心泵，供输送不含固体颗粒有腐蚀性液体之用，也可作次高压锅炉给水泵用，泵进口压力不得超过0.59MPa(6kFf/cm2)输送介质温度为－20～105℃。
df型不锈钢多级离心泵参数范围：流量：2～336m3/h，扬程：61.5～684m。
df型不锈钢多级离心泵型号意义例：DF46-50×5，DF–表示单吸，多级，节段式耐腐蚀离心泵，46–表示流量为46m3/h(除DF80－30型泵中80为吸入口径外，其余型号的泵此项均为流量，50–表示单级扬程为50m，5–表示级数为5级，泵的过流部件材质有铸钢和铸不锈钢两类，DFA型泵过流部件可采用超低碳钢ZFooCr14Ni12Mo2。
订货时应根椐输送介质的名称、浓度，泵进口压力;使用温度对材质的腐蚀程度，合理选用泵的材质，密封型式的砂的结构。
产品材质：SS不锈钢（2cr13，304,316,316L，双相不锈钢适用于：含酸碱性质介质）。
配件表：按水泵为填料密封形式结构组成为：联轴器（分为爪式和注销式）、弹性块（柱销联轴器配备注销及注销圈）、平键、轴承体端盖、轴承体、填料函体、圆螺母、轴承、轴承压盖、挡水圈、填料压盖、填料环、填料、主轴、型密封圈、轴套、导叶、进水段、平导叶、导叶套、首叶轮、首口环、中段、末级导叶、末级叶轮、末级口环、平衡套、平衡盘、平衡环、拉杆、底座（单底座或者公用底座，也可根据客户要求配备焊接底座）。
如果水泵为机械密封形式则有机械密封压盖、机械密封，无填料压盖及填料等。
易损件：按水泵填料密封形式有：轴承、首次口环、导叶套、平衡盘、平衡环、平衡套、轴套、如果使用环境不是很理想则应当把叶轮列为易损件范围。
按机械密封还有机械密封为易损件，千万注意一点，装机械密封的水泵只能输送纯净水或者物理化学类似与纯净水的介质。
选型时需要向厂家提供以下参考条件或参数：1：排水量（流量）可用电磁流量计精准测算；2：所需扬程：对于竖井应该考虑水面到井口垂直高度、管道材质、管径、管道损耗、大气压力（高原和平原的大气压）、对于斜井应该考虑管道长度、材质、管径、管道水平距离、斜坡角度、斜坡长度、水面到目的地直高度、阀门、弯头、变径（大小头）、软接头数量等，另外有吸程、管径、电机功率、安装环境等要求及具体如何计算可拨打厂家电话沟通解决。
不锈钢多级泵 DF6-25×9耐腐蚀卧式多级离心泵.
DF6-25×9耐腐蚀卧式多级离心泵概述：DF6-25×9耐腐蚀卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H：225米，流量Q：6m3/h。
液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。
使用温度T：80℃+80℃。
DF6-25×9耐腐蚀卧式多级离心泵产品结构说明DF6-25×9耐腐蚀卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
DF6-25×9耐腐蚀卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
D、DF、DY型卧式多级离心泵说明书
CHANGSHA JINGONG SPECIAL KIND PUMP FACTORYD DF DY2006 . 05 NO . 01我们的质量信誉，是您最佳的选择目录概述......................................................................................................................... 1 型号意义................................................................................................................ 1 性能范围................................................................................................................ 2 结构说明................................................................................................................ 2 结构图 .................................................................................................................... 3 D 型多级离心泵结构图.............................................................................. 3 性能参数表 ...................................................................................................... - 4 --1-我们的质量信誉，是您最佳的选择概述该系列泵系卧式单吸多级分段式离心泵， 采用了国家推荐使用的高效节能产品的水力模 型。
D、DF、MD矿用多级离心泵说明书
泵的旋转方向：从电动机方向看，泵顺时针方向旋转。 2.3 平衡机构
平衡机构由平衡环、平衡套、平衡盘及平衡管路等组成。 2.4 轴承部分
轴承部分主要由轴承体和轴承组成。采用轴承为滚动轴承。泵在运行中， 转子部分在泵壳中能自由地轴向游动，轴承均不承受轴向力。
12.5
75
15
69
3.93
44
4.73
7.5
54
5.32
53
2.0
2.0
110
2.5
7.5
112.8
12.5
100
15
92
5.24
44
6.30
11
54
7.09
53
2.0
2.0
123
2.5
7.5
141
12.5
125
15
115
6.55
44
7.88
11
54
8.86
53
2.0
2.0
135
2.5
7.5
169.2
2950
1.49 1.84 2.08 2.23 2.77 3.12 2.98 3.69 4.16 3.73 4.61 5.20 4.47 5.53 6.24 5.22 6.45 7.28 5.96 7.37 8.32 6.71 8.29 9.36 7.45 9.21 10.40 8.20 10.13 11.44 8.94 11.05 12.48
似的其他污水液体。D 型、DF 型泵和 MD 型泵均适用于煤矿等矿山排水。
1.3 D 型煤矿用多级清水离心泵、DF 型煤矿用耐腐多级离心泵、MD 型煤矿
DF200-100不锈钢耐腐蚀多级离心泵
DF200-100不锈钢耐腐蚀多级离心泵 DF200-100不锈钢耐腐蚀多级离心泵概述： DF型耐腐蚀多级离心泵供输送清水及物理化学性质类似于水的液体之用。
水泵扬程在46至576米时，流量为6至55米/小时，液体的最高温度低于110适合于锅粮给水，轼厂及城市给水之用。
水泵配用Y型电动机。
不锈钢多级离心泵供输送温度为-20-105℃，不含固体颗粒、有腐蚀性的液体。
泵的进口压力小于0.6MPa。
DF200-100不锈钢耐腐蚀多级离心泵结构形式： 长沙中联泵业DF200-100不锈钢耐腐蚀多级离心泵的出口入口均垂直向上。
用拉紧螺栓将泵的吸入段、中段、吐出段联结成一体。
泵转子由装在轴上的叶轮、平衡盘等零件组成。
转子两端由滚动轴泵或滑动轴承支撑，滚动轴承用油脂润滑。
转子轴向力由平衡盘平衡。
轴封采用机械密封或填料密封。
轴两端有密封，内装机械，密封或软填料，密封函中通入有一定压力的水，起水封和冷却作用。
在轴封处装有可更换的轴套，保护泵轴。
泵通过弹性联轴器由原动机直接驱动。
从原动方向看泵，泵为顺时针方向旋转。
DF200-100不锈钢耐腐蚀多级离心泵使用范围： 不锈钢多级离心泵系单吸多级分段式离心水泵。
适于煤矿输送固体颗料含量不大于1.5%的中性矿井水(粒度小于0.5毫米)、被输送的液体温度不高于80 LC DF200-100不锈钢耐腐蚀多级离心泵型号说明： 例如：DF6-25×6 DF-不锈钢多级泵 6-流量(m3/h) 25-单级扬程(米) 6-泵级数清洗基本原则：1、保证满足对零件清洁程度的要求，在修理中，各种不同的机件，对清洁的要求程度是不相同的。
在装配中，配合件的清洁要求高于非配合件，动配合件高于静配合件，精密配合件高于非精密配合件。
对于喷、镀、粘结的工件表面，其清洁要求都是很高的。
清洗时必须根据不同的要求，采取不同的清洗剂和清洗方法，保证所要求的清洗质量。
2、防止零件的腐蚀，对精密零件不允许有任何程度的腐蚀。
DF6-80×8多级离心泵
DF6-80×8多级离心泵
DF6-80×8多级离心泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
DF6-80×8多级离心泵参数范围：
流量Q 6m3/h
扬程H 640m
DF6-80×8多级离心泵型号说明：
DF6-80×8
“DF”－表示单吸卧式多级节段式水泵。
“6”－表示泵的流量（m3/h）。
“80”－表示泵的单级扬程（m）。
“8”－表示级数。
DF6-80×8多级离心泵结构型式：
多级离心泵为卧式安装。
除DF16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。
所有DF型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除DF85-67，
DF155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
DF6-80×8多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DF目录概述 (1)型号意义 (1)参数范围 (1)结构特点 (1)DF型泵结构图 (2)性能参数表 (3)- 1 -概述DF型泵系单吸、多级、节段式耐腐蚀离心泵，供输送不含固体颗粒有腐蚀性液体之用，也可作次高压锅炉给水泵用，泵进口压力不得超过0.59MPa(6kgf/cm2)输送介质温度为－20～105℃。
型号意义DF3-40Ⅱ×5DF--表示单吸，多级，节段式耐腐蚀离心泵；3--表示流量为3m3/h(除DF80－30型泵中80为吸入口径外，其余型号的泵此项均为流量);40--表示单级扬程为40H2O；Ⅱ--表示第二次改造设计；5--表示级数为5级。
DFA中的A表示泵为水冷式轴承体。
DFH中的H表示泵吸入口为水平方向。
参数范围流 量：2～336m3/h扬 程：61.5～684m结构特点泵的过流部件材质有铸钢和铸不锈钢两类，DFA型泵过流部件可采用超低碳钢ZGooCr14Ni12Mo2。
订货时应根椐输送介质的名称、浓度，泵进口压力;使用温度对材质的腐蚀程度，合理选用泵的材质，密封型式的砂的结构。
DF 型泵结构图性能参数表流量扬程 转速 轴功率 效率 Q Hn Pa电机功率η 必需汽蚀余量 叶轮直径 型号级数m 3/h L/s m r/minｋＷ ｋＷ % m mm20.56 133.5 6.1 122.3 3 0.83 130.5 6.4 16.5 2.5 34 1.11 126 6.7 7.520.5 2.7 20.56 178 8.1 12 2.3 3 0.83 174 8.6 16.5 2.5 44 1.11 168 8.9 11 20.5 2.7 20.56 222.5 10.2 12 2.3 3 0.83 217.5 10.7 16.5 2.5 541.1121011.215 20.5 2.720.56 267 12.2 122.3 3 0.83 261 12.8 16.5 2.5 64 1.11 252 13.4 1520.5 2.7 20.56 311.5 14.2 12 2.3 3 0.83 304.5 15 16.5 2.5 74 1.11 294 15.6 18.5 20.5 2.7 20.56 356 16.3 12 2.3 3 0.83 348 17.2 16.5 2.5 DF3-40ⅡG84 1.11 336 295017.8 22 20.5 2.7 19020.56 118.2 5.6 11.5 2.3 3 0.83 114.6 5.8 16 2.5 34 1.11 110.4 6 7.5 20 2.7 20.56 157.6 7.5 11.5 2.3 3 0.83 152.8 7.8 16 2.5 44 1.11 147.2 8 11 20 2.7 20.56 197 9.4 11.5 2.3 3 0.83 191 9.7 16 2.5 541.111841011 202.720.56 236.4 11.3 11.5 2.3 3 0.83 229.2 11.6 16 2.5 64 1.11 220.8 12 1520 2.7 20.56 275.8 13.2 11.5 2.3 3 0.83 267.4 13.6 16 2.5 74 1.11 257.6 14 15 20 2.7 20.56 315.2 15.1 11.5 2.3 3 0.83 205.6 15.5 16 2.5 DF3-40Ⅱ841.11294.429501618.5 202.7180性能参数表流量扬程 转速 轴功率 效率 Q Hn Pa 电机功率 η 必需汽蚀余量 叶轮直径 型号级数m 3/h L/s m r/minｋＷｋＷ%m mm154.16 150 16.7 36.62.4 25 6.94 144 19.6 50 2.7 328 7.78 141 21.5 22 50 2.8 154.16 200 22.3 36.62.4 25 6.94 192 26.1 50 2.7 428 7.78 188 28.7 30 50 2.8 154.16 250 27.8 36.62.4 25 6.94 240 32.6 50 2.7 528 7.78 235 35.8 37 50 2.8 154.16 300 33.4 36.62.4 25 6.94 288 39.2 50 2.7 628 7.78 282 43 45 50 2.8 154.16 350 39 36.62.4 25 6.94 336 45.7 50 2.7 7287.7832950.255 50 2.8154.16 400 44.6 36.62.4 25 6.94 384 52.3 50 2.7 828 7.78 376 57.4 7550 2.8 154.16 450 50.1 36.6 2.4 25 6.94 432 58.8 50 2.7 928 7.78 423 64.5 75 50 2.8 154.16 500 55.7 36.6 2.4 25 6.94 480 65.3 50 2.7 1028 7.78 470 71.7 75 50 2.8 154.16 550 61.3 36.6 2.4 25 6.94 528 71.8 50 2.7 1128 7.78 517 78.9 90 50 2.8 154.16 600 66.9 36.6 2.4 25 6.94 576 78.4 50 2.7 DF(DFA)25-501228 7.78 564 295086 110 50 2.8 196256.94 94.5 11.7 55 3 40 11.11 79.5 13.5 64 4 35013.8961.514.418.5 584.5256.94 126 15.6 55 3 40 11.11 106 18 64 4 DF80-3045013.8982295019.322584.5162性能参数表流量扬程 转速 轴功率 效率 Q Hn Pa 电机功率 η 必需汽蚀余量 叶轮直径 型号级数m 3/h L/s m r/minｋＷｋＷ%m mm256.94 157.5 19.5 553 40 11.11 132.5 22.6 64 4 550 13.89 102.5 24 30 58 4.5 256.94 189 23.4 553 40 11.11 159 27 64 4 650 13.89 123 28.9 37 58 4.5 256.94 220.5 27.3 553 40 11.11 185.5 31.6 64 4 75013.89143.533.745 58 4.5256.94 252 31.2 55 3 40 11.11 212 36.1 64 4 850 13.89 164 38.5 58 4.5 256.94 283.5 35.1 553 40 11.11 238.5 40.6 64 4 950 13.89 184.5 43.3 58 4.5 256.94 315 39 55 3 40 11.11 265 45.1 64 4 DF80-301050 13.89 205 295048.1 5558 4.5 1629526.38 228 101.7 58 2.3 155 43.06 186 120.8 65 4.2 3175 48.61 165 128.9 132 61 5.4 9526.38 304 135.6 58 2.3 155 43.06 248 161 65 4.2 4175 48.61 220 171.9 185 61 5.4 9526.38 380 169.5 58 2.3 155 43.06 310 201.3 65 4.2 5175 48.61 275214.8 220 61 5.495 26.38 456 203.4 58 2.3 155 43.06 372 241.6 65 4.2 6175 48.61 330 257.8 280 61 5.4 9526.38 532 237.3 58 2.3 155 43.06 434 281.8 65 4.2 7175 48.61 385 300.8 315 61 5.4 9526.38 608 271.2 58 2.3 155 43.06 496 322.1 65 4.2 DF155—67 DFH155—67817548.614402950343.8355 615.4238性能参数表流量扬程 转速 轴功率 效率 Q Hn Pa 电机功率 η 必需汽蚀余量 叶轮直径 型号级数m 3/h L/s m r/minｋＷ ｋＷ%m mm9526.38684305.1582.315543.06558362.4654.2DF155-67DFH155-679175 48.61 495 2950386.7 44061 5.4 23816846.7 141 93.6 69 3 280 77.8 129 127.8 77 4.5 3336 93.3 114 141 16074 6.1 16846.7 188 124.8 69 3 280 77.8 172 170.4 77 4.5 4336 93.3 152 188 220 74 6.1 16846.7 235 156 69 3 280 77.8 215 213 77 4.5 5336 93.3 190 235 250 74 6.1 16846.7 282 187.2 69 3 280 77.8 258 255.6 77 4.5 6336 93.3 228 282 315 74 6.1 16846.7 329 218.4 69 3 280 77.8 301 298.2 77 4.5 7336 93.3 266 329 355 74 6.1 16846.7 376 249.6 69 3 280 77.8 344 340.8 77 4.5 8336 93.3 304 376 400 74 6.1 16846.7 423 280.8 69 3 280 77.8 387 383.4 77 4.5 DF280-439336 93.3 342 1480423 400 74 6.1 36011933.06 98.1 43.05 74 3 155 43.06 92.1 50.4 77 3.7 3190 52.78 84 58.06 75 75 4.9 11933.06 130.8 57.4 74 3 155 43.06 122.8 67.2 77 3.7 419052.7811277.4290 754.911933.06 163.5 71.75 74 3 155 43.06 152.5 84 77 3.7 5190 52.78 140 96.78 11075 4.9 11933.06 196.2 86.1 74 3 155 43.06 184.2 100.8 77 3.7 DF155-30619052.781681480116.16132 754.9305性能参数表流量扬程 转速 轴功率 效率 Q Hn Pa 电机功率 η 必需汽蚀余量 叶轮直径 型号级数m 3/h L/s m r/minｋＷｋＷ%m mm11933.06 228.9 100.45 743 155 43.06 214.9 117.6 77 3.7 7190 52.78 196 135.52 160 75 4.9 11933.06 261.6 114.8 743 155 43.06 245.6 134.4 77 3.7 819052.78224154.88190 75 4.911933.06 294.3 129.15 743 155 43.06 276.3 151.2 77 3.7 9190 52.78 252 174.24 20075 4.9 11933.06 327 143.5 74 3 155 43.06 307 168.5 77 3.7 DF155-3010190 52.78 280 1480193.6 220 75 4.9 305287.78 166.5 25.4 50 2.5 46 12.78 144 30.1 60 2.8 350 13.89 138 31.2 37 60.2 3 287.78 222 33.8 50 2.5 46 12.78 192 40 60 2.8 450 13.89 184 41.6 45 60.2 3 287.78 277.5 42.3 50 2.5 46 12.78 240 50.1 60 2.8 550 13.89 230 52 55 60.2 3 287.78 333 50.8 50 2.5 46 12.78 288 60.1 60 2.8 65013.8927662.475 60.23287.78 388.5 59.2 50 2.5 46 12.78 336 70.1 60 2.8 750 13.89 322 72.8 9060.2 3 287.78 444 67.7 50 2.5 46 12.78 384 80.1 60 2.8 850 13.89 368 83.2 90 60.2 3 287.78 499.5 76.1 50 2.5 46 12.78 432 90.2 60 2.8 950 13.89 414 93.6 110 60.2 3 287.78 555 84.6 50 2.5 46 12.78 480 100.2 60 2.8 DFA46-50105013.894602950101132 60.23208性能参数表流量扬程 转速 轴功率 效率 Q Hn Pa 电机功率 η 必需汽蚀余量 叶轮直径 型号级数m 3/h L/s m r/minｋＷｋＷ%m mm287.78 610.5 93.1 502.5 46 12.78 528 110.2 60 2.8 115013.89506114.4132 60.2 3287.78 666 101.5 502.5 46 12.78 576 120.2 60 2.8 DFA46-501250 13.89 552 2950124.8 13260.2 3 2085515.27 210 61.7 51 3.3 85 23.61 186 69.5 62 4 3100 27.78 169.5 75.9 90 60.8 4.4 5515.27 280 82.2 51 3.3 85 23.61 248 92.6 62 4 4100 27.78 226 101.2 110 60.8 4.4 5515.27 350 102.8 51 3.3 85 23.61 310 115.8 62 4 5100 27.78 282.5 126.6 160 60.8 4.4 5515.27420123.4 51 3.3 8523.61372138.9 62 4 6100 27.78 339 151.9 160 60.8 4.4 5515.27 490 143.9 51 3.3 85 23.61 434 162.1 62 4 7100 27.78 395.5 177.2 200 60.8 4.4 5515.27 560 164.5 51 3.3 85 23.61 496 185.2 62 4 8100 27.78 452 202 220 60.8 4.4 5515.27 630 185.5 51 3.3 85 23.61 558 208.4 62 4 DF(DFH)85—67DF（DFH85-67）Ⅰ9100 27.78 508.5 2950227.8 250 60.8 4.4 235287.78 166.5 25.4 50 2.5 46 12.78 144 30.1 60 2.8 350 13.89 138 31.9 37 59 3 287.78 222 33.9 50 2.5 46 12.78 192 40.1 60 2.8 450 13.89 184 42.5 45 59 3 287.78 277.5 42.3 50 2.5 46 12.78 240 50.1 60 2.8 DF46—5055013.89230295053.155 593208- 9 -性能参数表流量扬程 转速 轴功率 效率 QHn Pa 电机功率 η 必需汽蚀余量 叶轮直径 型号级数m 3/h L/s m r/minｋＷｋＷ%m mm287.78 333 50.8 502.5 46 12.78 288 60.1 60 2.8 650 13.89 276 63.7 75 59 3 287.78 388.5 59.3 502.5 46 12.78 336 70.2 60 2.8 750 13.89 322 74.3 90 59 3 287.78 444 67.7 502.5 46 12.78 384 80.2 60 2.8 850 13.89 368 84.9 90 59 3 287.78 499.5 76.2502.5 46 12.78 432 90.2 60 2.8 950 13.89 414 95.5 110 59 3 287.78 555 84.7 502.5 46 12.78 480 100.2 60 2.8 1050 13.89 460 106.2 132 59 3 287.78 610.5 93.1 502.5 46 12.78 528 110.3 60 2.8 1150 13.89 506 116.8 132 59 3 287.78 666 101.6 502.5 46 12.78 576 120.3 60 2.8 DF46—50125013.895522950 127.4132 593208。
