浅析碳钢钣金件喷涂工艺
钣金与喷漆操作流程深度解析实现涂装质量与外观一致性的技巧
钣金与喷漆操作流程深度解析实现涂装质量与外观一致性的技巧钣金与喷漆是汽车制造过程中非常关键的环节，直接关系到汽车的外观质量和使用寿命。
为了保证涂装质量与外观一致性，下面将对钣金与喷漆操作流程进行深度解析，并介绍一些实用的技巧。
一、表面处理在进行钣金与喷漆操作之前，首先需要进行表面处理，确保表面光洁平整，以提供良好的涂装基础。
表面处理主要包括以下几个步骤：1. 清洗：将车辆和钣金零部件彻底清洗，去除表面的尘土、油污等。
可以使用专用的洗车剂和清洗设备，确保清洗彻底并干燥。
2. 打磨：对钣金零部件进行打磨处理，去除表面的凹陷、划痕和氧化层。
打磨可以使用砂纸和打磨机等工具，注意选择合适的打磨颗粒度和操作方法。
3. 去锈：如果钣金表面存在铁锈，需要进行去锈处理，可以使用除锈剂或机械去锈的方法。
去锈后还需要进行除油处理，确保表面的清洁度。
二、底漆喷涂底漆喷涂是为了提高漆膜附着力和保护钣金表面，同时为上层涂装提供一个平整的基础。
底漆喷涂操作流程如下：1. 上底漆：先将底漆充分搅拌均匀，然后使用喷枪均匀地涂抹在钣金表面。
注意喷涂的厚度要均匀一致，避免出现漏喷或者堆积现象。
2. 干燥：待底漆干燥后，使用打磨工具对其进行打磨，使表面平整。
打磨后的底漆表面质地光滑，有利于上层涂装的粘附和附着力。
三、面漆喷涂面漆是汽车外观的主要部分，决定了汽车的颜色和外观效果。
面漆喷涂操作流程如下：1. 基本调色：根据客户要求或标准配色方案，将面漆原料进行调配。
确保调配的颜色与车辆原始颜色一致，以保证外观一致性。
2. 喷涂：将调配好的面漆倒入喷枪容器中，按照一定的喷涂技巧和方式进行均匀喷涂。
喷涂时要注意均匀力度、喷涂距离和喷涂角度，以避免出现涂装不均匀或者流挂现象。
3. 烘干与涂层增加：在面漆涂装完成后，将车辆放入烘房中进行烘干。
烘干时间一般根据面漆涂装厚度和气温等因素来确定。
在面漆涂装后，还可以进行多次涂层增加，以增加涂层的厚度和光泽度。
钣金与喷漆工艺流程解读如何选择合适的材料与涂料

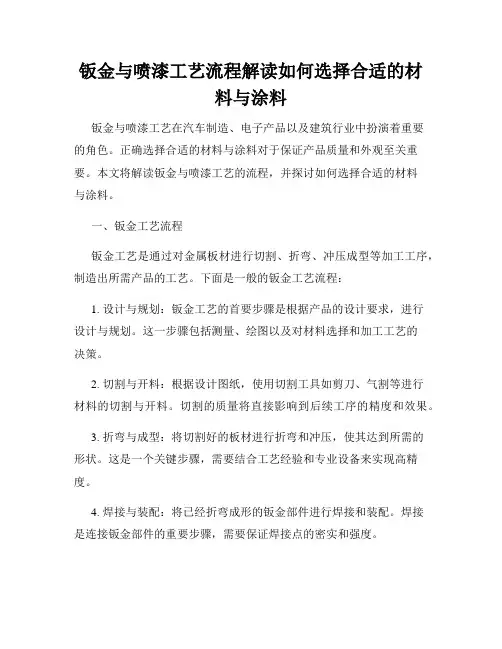

钣金与喷漆工艺流程解读如何选择合适的材料与涂料钣金与喷漆工艺在汽车制造、电子产品以及建筑行业中扮演着重要的角色。
正确选择合适的材料与涂料对于保证产品质量和外观至关重要。
本文将解读钣金与喷漆工艺的流程，并探讨如何选择合适的材料与涂料。
一、钣金工艺流程钣金工艺是通过对金属板材进行切割、折弯、冲压成型等加工工序，制造出所需产品的工艺。
下面是一般的钣金工艺流程：1. 设计与规划：钣金工艺的首要步骤是根据产品的设计要求，进行设计与规划。
这一步骤包括测量、绘图以及对材料选择和加工工艺的决策。
2. 切割与开料：根据设计图纸，使用切割工具如剪刀、气割等进行材料的切割与开料。
切割的质量将直接影响到后续工序的精度和效果。
3. 折弯与成型：将切割好的板材进行折弯和冲压，使其达到所需的形状。
这是一个关键步骤，需要结合工艺经验和专业设备来实现高精度。
4. 焊接与装配：将已经折弯成形的钣金部件进行焊接和装配。
焊接是连接钣金部件的重要步骤，需要保证焊接点的密实和强度。
5. 表面处理：通过打磨、抛光和除锈等工艺对钣金表面进行处理，确保外观光滑、无缺陷。
二、喷漆工艺流程喷漆工艺是将颜料均匀喷涂在钣金产品表面的过程。
以下是一般的喷漆工艺流程：1. 表面处理：首先，需要对钣金表面进行清洁和处理，以确保喷涂效果更好。
这包括去除油脂、灰尘和锈蚀物。
2. 底漆涂装：底漆是增强涂层附着力和保护钣金的重要层。
底漆涂装需要均匀覆盖整个表面，并且保证厚度和涂层质量。
3. 研磨与平整：底漆完全干燥后，需要进行研磨和平整处理。
这一步骤旨在去除涂层表面的颗粒和不平整，使其光滑均匀。
4. 面漆涂装：在底漆研磨后，可以进行面漆涂装。
选择合适的面漆颜色和质量可以保证产品的外观和耐久性。
5. 干燥与固化：面漆涂装完成后，需要将产品置于干燥室进行干燥和固化。
这个步骤是确保涂层能够牢固附着、耐磨耐候的关键。
三、如何选择合适的材料与涂料选择合适的材料与涂料是保证钣金产品质量和外观的关键。
钣金与喷漆工艺流程解析修复车身划痕与漆面氧化的高级技巧

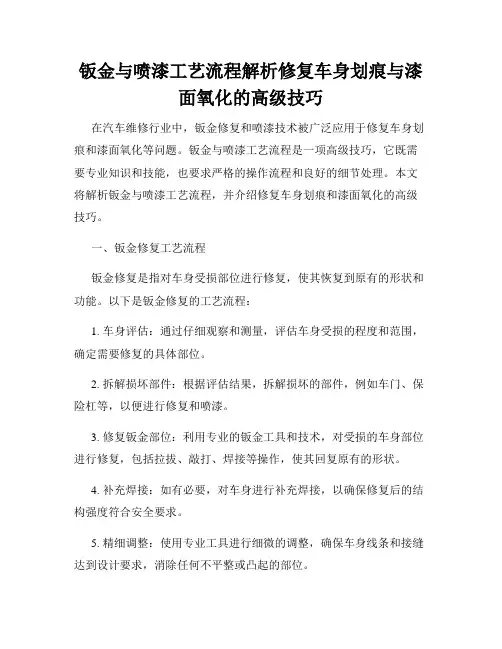

钣金与喷漆工艺流程解析修复车身划痕与漆面氧化的高级技巧在汽车维修行业中，钣金修复和喷漆技术被广泛应用于修复车身划痕和漆面氧化等问题。
钣金与喷漆工艺流程是一项高级技巧，它既需要专业知识和技能，也要求严格的操作流程和良好的细节处理。
本文将解析钣金与喷漆工艺流程，并介绍修复车身划痕和漆面氧化的高级技巧。
一、钣金修复工艺流程钣金修复是指对车身受损部位进行修复，使其恢复到原有的形状和功能。
以下是钣金修复的工艺流程：1. 车身评估：通过仔细观察和测量，评估车身受损的程度和范围，确定需要修复的具体部位。
2. 拆解损坏部件：根据评估结果，拆解损坏的部件，例如车门、保险杠等，以便进行修复和喷漆。
3. 修复钣金部位：利用专业的钣金工具和技术，对受损的车身部位进行修复，包括拉拔、敲打、焊接等操作，使其回复原有的形状。
4. 补充焊接：如有必要，对车身进行补充焊接，以确保修复后的结构强度符合安全要求。
5. 精细调整：使用专业工具进行细微的调整，确保车身线条和接缝达到设计要求，消除任何不平整或凸起的部位。
6. 砂光和打磨：对修复后的钣金部位进行砂光和打磨，使其表面光滑均匀，为喷漆做好准备。
二、喷漆工艺流程喷漆是对修复后的钣金部位进行上色，使其与原有漆面保持一致。
以下是喷漆的工艺流程：1. 涂装准备：清洁和遮盖车辆周围的区域，以防止喷漆溅及到其他部位。
对修复后的钣金部位进行打磨和清洁，以确保表面光滑和油漆附着的良好。
2. 上底漆：在清洁后的钣金部位上喷涂底漆，以增强油漆的附着力和保护车身。
底漆的颜色通常为灰色或其他中性色，有助于掩盖钣金修复后的瑕疵。
3. 浮磨和打磨：对干燥的底漆进行浮磨和打磨，以消除表面的凹陷和不平整。
经过这一步骤，修复后的钣金部位应该与周围的漆面平齐。
4. 上色：根据车辆原有的漆面颜色和外观要求，选择合适的颜色和油漆进行喷涂。
使用专业的喷漆设备和技术，确保上色均匀且与周围漆面一致。
5. 上清漆：喷涂干燥后，使用透明的清漆对钣金部位进行保护和增光。
钣金与喷漆工艺流程深入解析从上色到烘干的时间与温度控制
钣金与喷漆工艺流程深入解析从上色到烘干的时间与温度控制钣金与喷漆工艺流程深入解析——从上色到烘干的时间与温度控制钣金与喷漆工艺是制造业中常见的两个环节，它们在汽车制造、家电制造以及航空航天等领域起着重要的作用。
本文将深入解析钣金与喷漆工艺流程，着重探讨从上色到烘干的时间与温度控制，为读者提供相应的知识与指导。
1. 钣金工艺流程钣金工艺是通过对金属板材进行切割、折弯、冲孔等加工形成所需要的零部件。
下面是钣金工艺的基本流程：1.1 材料准备：根据产品的要求选择合适的金属板材，如钢板、铝板等，并确保材料的表面光滑、无油污。
1.2 切割：采用切割机械或激光技术对金属板材进行精确的切割，获得所需的尺寸和形状。
1.3 折弯：使用折弯机对金属板材进行折弯，使其变成所需的形状。
1.4 冲孔：采用冲床等设备，按照零部件的设计要求，在金属板材上冲出孔洞或螺纹。
1.5 焊接：对钣金件进行焊接，确保结构的牢固性和稳定性。
1.6 表面处理：砂光、抛光等工艺，使钣金件表面光滑、美观。
2. 喷漆工艺流程喷漆工艺是在钣金件制作完成后，进行上色和保护处理的环节。
下面是喷漆工艺的基本流程：2.1 表面处理：在喷漆前，必须对钣金件的表面进行清洁、除锈和打磨。
确保表面平整，无任何杂质。
2.2 底漆涂装：使用底漆对钣金件进行喷涂，底漆的选择要根据产品材料和环境要求来确定。
2.3 配色调制：根据客户要求和产品的设计要求，制定配色方案，并进行漆料的调制。
2.4 上色：在准备就绪后，使用喷枪将漆料均匀地喷涂在钣金件表面，注意要控制好喷涂的厚度和均匀度。
2.5 干燥烘烤：喷涂完成后，将钣金件放入烘烤室中进行干燥烘烤。
烘烤的时间和温度的控制对于涂层的质量和表面光泽度有重要影响。
3. 上色与烘干的时间与温度控制在喷漆工艺中，准确控制上色与烘干的时间和温度至关重要。
以下是一些常见的控制要点：3.1 上色时间控制：上色时间的长短与喷漆的厚度有关。
通常情况下，喷涂厚度为20-40μm时，上色时间为2-3分钟，但具体的时间还要根据涂料的性质和环境温度来确定。
钣金喷涂工艺流程
钣金喷涂工艺流程钣金喷涂是一种常见的表面涂装工艺，用以增加产品的耐腐蚀性和美观度。
喷涂工艺流程一般包括以下几个步骤：表面准备、底漆喷涂、面漆喷涂、光洁处理和质量检验。
接下来将详细介绍这一过程。
首先是表面准备。
这一步非常关键，它包括对待涂物表面进行清洁、去油和打磨处理。
清洁可以采用溶剂擦拭或热水清洗，以确保表面没有灰尘和污物。
去油可以使用去油剂，将表面的油脂和污垢彻底清除。
打磨处理则是为了增加涂层的附着力，通常使用砂纸或研磨机进行。
接下来是底漆喷涂。
底漆是为了增强涂层的附着力，防止金属氧化和腐蚀。
在喷涂前需要先搅拌底漆，然后使用喷枪均匀地喷涂在钣金表面上。
注意要保持适当的喷涂距离和喷涂速度，以避免出现涂层厚度不均匀或脱落的现象。
完成底漆喷涂后，是面漆喷涂。
面漆是为了增加产品的颜色和光泽度，使其更加美观。
面漆的喷涂过程类似于底漆，也需先搅拌均匀后再喷涂在表面上。
同样要注意保持适当的距离和速度，并确保涂层的厚度均匀。
喷涂完成后，还需要进行光洁处理。
这一步是为了去除涂层表面的气泡、瑕疵和异物，使其表面更加光滑。
可以使用研磨机、打磨液和抛光蜡等工具进行处理。
同时还需注意选择合适的磨具和抛光布，避免对涂层造成损伤。
最后是质量检验。
对喷涂的产品进行检查，确保其满足设计要求和相关标准。
检验内容包括涂层颜色、光泽度、厚度、附着力和耐腐蚀性等。
可以使用目测、测厚仪、拉力试验机等工具进行检验和测试。
综上所述，钣金喷涂工艺流程包括表面准备、底漆喷涂、面漆喷涂、光洁处理和质量检验。
每一步都非常重要，任何环节的失误都可能影响涂层的质量和性能。
因此，在进行钣金喷涂时需要严格按照工艺流程进行操作，并做好相关的控制和检验，以确保最终的喷涂效果。
碳钢件喷塑前处理工艺流程

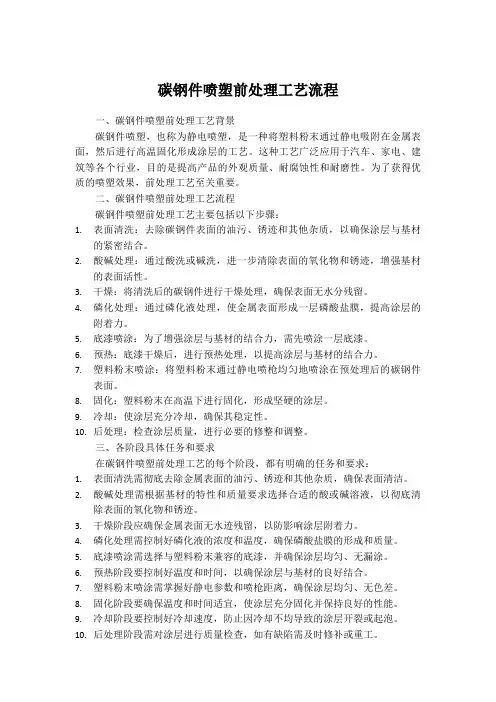

碳钢件喷塑前处理工艺流程一、碳钢件喷塑前处理工艺背景碳钢件喷塑，也称为静电喷塑，是一种将塑料粉末通过静电吸附在金属表面，然后进行高温固化形成涂层的工艺。
这种工艺广泛应用于汽车、家电、建筑等各个行业，目的是提高产品的外观质量、耐腐蚀性和耐磨性。
为了获得优质的喷塑效果，前处理工艺至关重要。
二、碳钢件喷塑前处理工艺流程碳钢件喷塑前处理工艺主要包括以下步骤：1.表面清洗：去除碳钢件表面的油污、锈迹和其他杂质，以确保涂层与基材的紧密结合。
2.酸碱处理：通过酸洗或碱洗，进一步清除表面的氧化物和锈迹，增强基材的表面活性。
3.干燥：将清洗后的碳钢件进行干燥处理，确保表面无水分残留。
4.磷化处理：通过磷化液处理，使金属表面形成一层磷酸盐膜，提高涂层的附着力。
5.底漆喷涂：为了增强涂层与基材的结合力，需先喷涂一层底漆。
6.预热：底漆干燥后，进行预热处理，以提高涂层与基材的结合力。
7.塑料粉末喷涂：将塑料粉末通过静电喷枪均匀地喷涂在预处理后的碳钢件表面。
8.固化：塑料粉末在高温下进行固化，形成坚硬的涂层。
9.冷却：使涂层充分冷却，确保其稳定性。
10.后处理：检查涂层质量，进行必要的修整和调整。
三、各阶段具体任务和要求在碳钢件喷塑前处理工艺的每个阶段，都有明确的任务和要求：1.表面清洗需彻底去除金属表面的油污、锈迹和其他杂质，确保表面清洁。
2.酸碱处理需根据基材的特性和质量要求选择合适的酸或碱溶液，以彻底清除表面的氧化物和锈迹。
3.干燥阶段应确保金属表面无水迹残留，以防影响涂层附着力。
4.磷化处理需控制好磷化液的浓度和温度，确保磷酸盐膜的形成和质量。
5.底漆喷涂需选择与塑料粉末兼容的底漆，并确保涂层均匀、无漏涂。
6.预热阶段要控制好温度和时间，以确保涂层与基材的良好结合。
7.塑料粉末喷涂需掌握好静电参数和喷枪距离，确保涂层均匀、无色差。
8.固化阶段要确保温度和时间适宜，使涂层充分固化并保持良好的性能。
9.冷却阶段要控制好冷却速度，防止因冷却不均导致的涂层开裂或起泡。
钣金与喷漆工艺流程详解从涂装前处理到喷涂后处理的步骤
钣金与喷漆工艺流程详解从涂装前处理到喷涂后处理的步骤钣金与喷漆是汽车制造、修理行业中常见的工艺，它们可以使车身外观更加美观，提升车辆的保护性能和价值。
本文将详细介绍钣金与喷漆的工艺流程，包括从涂装前处理到喷涂后处理的全部步骤。
一、涂装前处理涂装前处理是钣金与喷漆工艺中至关重要的一步，它直接影响着后续的喷涂效果。
以下是在涂装前处理阶段需要进行的步骤：1.1 钣金修复：在涂装前，对车身表面的凹陷、破损等进行修复，保证车身的平整度和外观。
1.2 清洁与打磨：使用适当的清洁剂将车身表面的油污、尘埃等彻底清洁干净，然后经过细致打磨，去除不平整的地方，并提供光滑的基底。
1.3 填补与整形：使用填充物填充车身上存在的小孔、刮痕等，然后再次打磨，确保车身表面平整度。
1.4 上底漆：涂刷底漆，增加表面的附着力和保护性能。
二、喷涂工艺在涂装前处理完成后，接下来是喷涂工艺。
喷涂是将颜料均匀地涂刷在车身表面的过程，具体步骤如下：2.1 喷涂底漆：喷涂底漆是为了增加遮盖力，增强上色效果，提高车身的整体颜色均匀性。
底漆需要在特定的温度和湿度下进行喷涂，以确保喷涂效果。
2.2 研磨及除尘：在底漆完全干燥后，进行研磨和除尘。
研磨是为了去除不平整的表面，除尘则是为了确保车身表面干净，以便后续的涂装工作。
2.3 喷涂面漆：喷涂面漆是为了赋予车身色彩，增加亮度和光泽。
在喷涂面漆之前，需要先进行色彩的调配、测试和确认，确保得到客户满意的颜色效果。
2.4 干燥：在喷涂面漆完成后，需要进行适当的干燥过程，以确保漆面固化，达到理想的效果。
干燥过程可以采用自然干燥或者加热干燥的方式。
三、喷涂后处理喷涂后处理是为了提升车身表面的光洁度和光泽度，以及保护漆面不受外界环境的损害。
以下是喷涂后处理的步骤：3.1 手工抛光：使用抛光机械进行手工抛光，去除喷涂面漆的毛边、切割痕迹和细小的凹陷。
抛光过程中，需要控制力度和抛光剂的使用量，以免造成漆面损害。
3.2 上蜡：在手工抛光之后，使用封釉蜡进行上蜡处理。
钣金喷漆工艺流程
钣金喷漆工艺流程
钣金喷漆是一种常见的表面处理工艺，它可以使钣金制品表面
获得良好的外观和保护性能。
下面我们将介绍钣金喷漆的工艺流程。
首先，准备工作。
在进行钣金喷漆之前，需要对钣金制品进行
清洁处理，去除表面的油污、锈迹和其他杂质。
然后对钣金制品进
行打磨处理，使表面光滑均匀。
接下来，进行底漆处理，选择适合
的底漆进行涂覆，以增强表面附着力和防腐蚀性能。
其次，喷涂工艺。
在进行钣金喷漆时，需要根据实际情况选择
合适的喷涂设备和喷涂方法。
喷涂时要控制好喷涂厚度和均匀度，
避免出现漏喷或者喷涂过厚的情况。
同时，要注意喷涂环境的温度
和湿度，以确保喷涂效果的质量。
接着，烘干处理。
在完成喷涂后，需要对钣金制品进行烘干处理，以使喷漆涂层迅速干燥并固化。
烘干时要控制好温度和时间，
避免过高的温度导致涂层开裂或者过长的烘干时间影响生产效率。
最后，表面处理。
在钣金喷漆完成后，需要对表面进行修整和
打磨处理，以保证表面的光滑度和光泽度。
同时，还需要进行涂层
的检测和质量评估，以确保喷漆效果符合要求。
总结来说，钣金喷漆工艺流程包括准备工作、喷涂工艺、烘干
处理和表面处理。
通过合理的工艺流程和严格的操作规范，可以获
得高质量的钣金喷漆制品。
希望以上内容对您有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着社会的发展，电梯的使用越来越普遍，主要有客梯、货梯、观光梯等梯型，各种类的电梯依据客户需求的不同，电梯的轿厢设计也不一样。
轿厢作为电梯运载乘客的部件，轿厢设计和装饰要提供舒适和美观的乘坐环境。
轿厢壁板用碳钢板材进行生产，可以满足塑性和强度加工要求、降低材料成本，而且按标准颜色色卡喷涂，可以起到良好的美观装饰作用，满足客户要求的个性化和多元化的设计理念。
轿厢壁板喷涂特殊性
轿厢是距离乘客最近的部分，轿厢壁板的装饰面光泽度要柔和，平整光滑看起来要舒适，提高电梯空间心理舒适度，给使用者留下好的设计印象；同时装饰面也要耐水、耐磨和耐脏，防止使用者触摸和磕碰轿厢装饰面留下痕迹和手印，半光漆膜光泽度柔和、匀薄、平整光滑、耐温、耐水、耐磨、耐脏，轿厢壁板喷涂半光漆膜能够满足要求。
电器件则不同，外壳喷涂高光漆膜，工艺要求比较高，在视觉效果上，给人一种饱满鲜艳、丰满度高的色彩体验，使用者会用亮堂来赞美装饰效果，给人一种崭新的使用感觉。
轿厢是封闭式空间，如果喷涂高光漆膜在实际使用中会产生强反光，干扰乘客的视觉，产生视觉疲劳，而且高光漆膜保护性要求很高，受到碰击容易在表面留下痕迹。
轿厢壁板喷涂会引起色差、针孔、粘附力不足等问题，造成壁板要返喷，周期延长，影响发货，后期使用出现掉漆现象，影响客户对电梯品牌的评价和电梯的销售，所以研究壁板的喷涂工艺，分析喷涂各环节质量的把控点并制定喷涂详细的工艺文件，为设计、生产制造、供应商管理等提供详细的工艺技术指导或技术要求，从而提升壁板喷涂技术水平和质量，满足客户的使用要求和增加电梯品牌的推广力度。
喷涂工艺
喷涂技术要求
设计人员应在设计文件上注明状态及喷涂的颜色，喷涂的厚度控制在40～80μm，在技术协议上提供喷涂国标号GSB05-1426-2001，让厂家按标准色卡颜色进行喷涂。
喷涂工艺流程
水洗→除油→水洗→酸化→水洗→表调→磷化→水洗→烘干→喷涂→固化。
喷涂
⑴操作者在喷涂前应对设备及待喷涂壁板作如下检查：滤芯安装正常，自动振打正常工作，接电良好；检查喷涂机，高压发生供电正常，喷枪电路、气路装接正确；压缩空气，开机前先行放空1min，并确保气压≥4kg/cm2；抽查壁板是否清洗干净。
⑵粉末涂料的投料。
每次将粉末涂料投料到流化桶上前，必须用180目筛滤。
⑶壁板装挂。
对待喷涂壁板进行清扫整理；选择壁板非重要的部位进行挂装，壁板挂上挂具后应用手轻拉，确认壁板装挂牢固后方可进行喷涂。
⑷喷涂。
操作者在操作前应确认所喷涂的颜色与壁板要求是否相符，确认后应均匀地用喷枪将粉末喷在壁板上，膜层厚度控制在40～80μm的范围内。
⑸烘烤。
操作者应按不同粉末和要求确定温度和时间填写好烘烤工艺卡。
喷涂前处理
喷涂前处理的目的是除掉壁板表面的油污、灰尘、锈迹，并在壁板表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。
⑴脱脂、除油。
操作者应根据壁板上粘着油脂的程度，判别、选择采用添加脱脂粉脱脂或加热除油的方式，不管是采用适量添加脱脂粉或选择加热除油的方式，壁板的脱脂浸泡时间均为5～15分钟（具体时间根据油脂在壁板上的粘着程度由操作者自定）。
检查方法：壁板离槽后用水流滴于壁板表面，目测不滑流为合格。
⑵清洗。
壁板脱脂、除油后应在脱脂、除油槽上停留至基本无水滴后再送至清水槽用清水（PH=7，非此值用清水调整）清洗5min。
⑶除锈。
操作者应配置两种不同浓度的盐酸除锈液，并根据壁板的锈蚀程度选用浓（稀）除锈液，轻度浮锈的壁板直接用铁系磷化液除锈，壁板除锈的浸泡时间为5～15min（具体时间根据壁板上的锈蚀程度由操作者自定）。
检查方法：目测壁板无锈蚀为合格。
⑷表调。
表调液控制在PH为8～10之间，低于此值需添加表调剂。
⑸清洗。
壁板除锈后应在除锈槽上停留至基本无水滴后再送至清水槽用清水（PH=7，非此值用清水调整）清洗5min。
⑹磷化。
磷化为常温磷化，应根据不同工艺要求确定采用磷化系统，磷化液以“游离酸度”和“总酸度”两项指标控制，壁板的磷化时间为5～15min。
检查方法：目测壁板无锈蚀为合格。
⑺烘干。
壁板的烘干温度控制在120～150℃之间，烘干时间为15min。
前处理工艺质量好坏直接影响粉末涂膜质量，前处理不好，易造成涂膜脱落，鼓泡等现象，因此，前处理工作必须予以重视。
检验要求
⑴外观检测。
试验方案和试验条件为目测。
试验判断标准：样板与色板颜色一致；表面光滑，无流挂、无明显桔皮；表面无起泡、缩孔现象，死角部位不允许有露底，挂具位应补塑；重要部位不允许有超过1mm2尘点。
⑵喷粉膜厚度检测。
试验方案和试验条件为用涂层测厚仪，在离试样边缘25mm以上距离处最少进行三处测量；试验判断标准为根据技术图纸要求，涂层厚度控制在40～80μm的范围内。
⑶喷粉膜硬度检测。
试验方案和试验条件：
①用削笔刀将中华牌绘图铅笔的一端削去大约5～6mm的木头，留下原样的、未划伤的、光滑的圆柱形铅笔笔芯；
②垂直握住铅笔，在砂粒粒度为400号的砂纸上将铅笔芯尖端磨平（成直角），持续移动铅笔直至获得一个平整光滑的圆形横截面，且边缘没有碎屑和缺口；
③将样板放置在水平的台面上，涂膜向上固定，手持铅笔约成45°角，以铅笔芯不折断为度，在涂膜面上推压，向试验者前方以均匀的、约1cm/s的速度推压约3cm，如图1所示；
图1 以笔芯推压样板
④每刮划一道，要对铅笔芯的尖端按照第2条的要求进行重新研磨，重复刮划五道；
⑤用橡皮擦将涂层表面上铅笔芯的所有碎屑擦拭干净，用目视方法检查涂层表面情况。
试验判断标准：喷涂膜表面不允许出现可见的擦伤或刮破，喷涂膜硬度≥1H。
⑷耐冲击试验。
试验方案和试验条件：用冲击试验机对样板膜层进行耐冲击试验，将样板膜层朝上平放在铁砧上，用标准φ8mm钢球，重锤质量为1000±1g，高度为50cm，冲击样板，样板受冲击部分距边缘不少于15mm，每个冲击点的边缘相距不得少于15mm。
同一样板进行三次冲击试验，冲击后用4倍放大镜观察冲击点。
试验判断标准：膜层无裂纹、皱纹及剥落现象。
⑸粘着力试验。
试验方案和试验条件为膜层的附着力用划格试验法测定。
试验判断标准为格子损伤面积小于格子区域的15%（即≤2级）为合格。
①划格仪在样板上划线，划线位置距产品边缘最近距离不应小于5mm，切口要保证切到基体，在涂膜上切出每个方向是6条切口的格子图形，切口以1mm间隔隔开（50μm＜膜层厚度≤125μm时，间隔为2mm），如图2所示；
图2 划格仪在样板上划线
②在将格子区切屑用软刷或软纸清除后，撕下一段粘附力在（10±1）N/25mm的胶带，将格子区全部覆盖，用手摩擦胶带，确保已完全粘牢后，拿住胶带悬空的一端，并在尽可能接近60°的方向迅速而平稳地将胶带撕下（如图3所示），然后用肉眼观查；
图3 将胶带撕下检查
③在样板上至少进行三个不同位置试验。
如果三次结果不一致，差值超过一个单位等级，则在三个以上不同位置重复上述试验。
附着力的试验结果分级表见表1。
表1 附着力的试验结果分级表
⑹耐盐雾试验。
试验方案和试验条件：盐溶液采用氯化钠和蒸馏水配置，浓度为5%（质量百分比），PH值为6.85±0.35，试验设备的工作试验空间内温度35±2℃，相对湿度≥85%，采用连续雾化，持续时间作业为72h。
试验判断标准为无起泡，无生锈，无开裂，无脱落。
包装和运输要求
⑴包装前对数量要严格控制和对质量进行检查，防止有漏检现象。
⑵对壁板的包装要求，做到壁板表面不能有灰尘、杂物以及有损涂层质量的溶剂等化学物质。
⑶每件壁板喷涂好后要贴好标签，并在壁板装饰面上贴好塑料薄膜进行防护，防止壁板装饰面被刮花和磨损。
⑷包装后的壁板要保持整体性不松动、不滑落。
⑸壁板的堆放做到清晰、整齐、不混放、不重叠。
⑹入库的壁板不允许拆去包装和在喷涂壁板上放置其他金属工件，在包装、装运过程中应轻拿、轻放，避免壁板相互碰撞，严禁划伤、碰伤。
