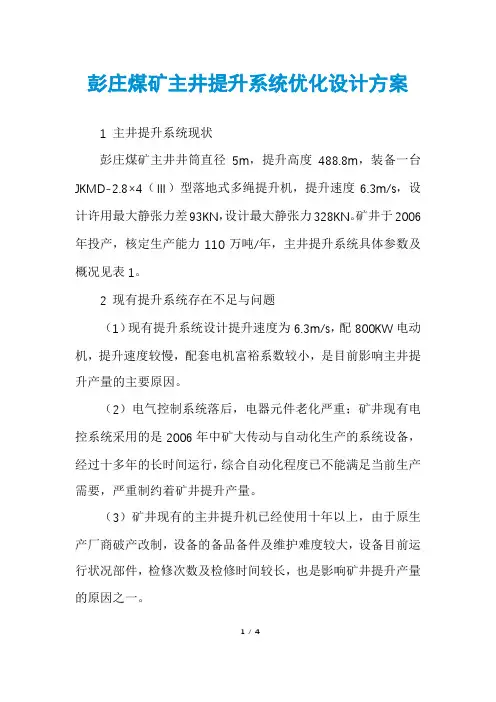

彭庄煤矿主井提升系统优化设计方案1 主井提升系统现状彭庄煤矿主井井筒直径5m，提升高度488.8m，装备一台JKMD-2.8×4（Ⅲ）型落地式多绳提升机，提升速度6.3m/s，设计许用最大静张力差93KN，设计最大静张力328KN。
矿井于2006年投产，核定生产能力110万吨/年，主井提升系统具体参数及概况见表1。
2 现有提升系统存在不足与问题（1）现有提升系统设计提升速度为6.3m/s，配800KW电动机，提升速度较慢，配套电机富裕系数较小，是目前影响主井提升产量的主要原因。
（2）电气控制系统落后，电器元件老化严重；矿井现有电控系统采用的是2006年中矿大传动与自动化生产的系统设备，经过十多年的长时间运行，综合自动化程度已不能满足当前生产需要，严重制约着矿井提升产量。
（3）矿井现有的主井提升机已经使用十年以上，由于原生产厂商破产改制，设备的备品备件及维护难度较大，设备目前运行状况部件，检修次数及检修时间较长，也是影响矿井提升产量的原因之一。
1/ 4（4）主井提升闸控系统采用的是上海冶金机械厂的闸控系统，该系统仅具有二级制动，不具备恒减速制动功能，且系统运行时间较长，故障率较高，液压站发热严重，目前采用两台轴流式风机对其进行强行冷却。
3 提升系统升级改造的必要性彭庄煤矿主井提升系统运行至今已十多年的时间，由于设备订货安装较早，控制系统综合自动化程度较低，提升速度较慢，设备故障较多，维修工作量较大，且该系统仅具有二级制动功能，不具备恒减速制动功能更，因此需要对主井绞车进行系统的升级改造，提高系统安全可靠性，提高主井运行效率，减少设备故障率。
4 改造方案4.1 改造范围改造范围为彭庄煤矿主井提升机房提升设备及配电设备；包括主提升机、天轮、主提升电机、电控系统、闸控系统、主冷却风机。
4.2 改造方案保留原提升箕斗，主提升电机选用低速直联直流电机，功率为1300KW，转速为60r/min。
将现有的主提升绞车更换为JKMD2.8×4（Ⅲ）型落地式多绳提升机，滚筒直径2800mm，最大静张力335KN，最大静张力差100KN，同时更换天轮装置；将2/ 4现有的冷却风机更换为MSF-*****型通风机、流量为*****m3/h、全压1900Pa；更换带有恒减速制动功能的闸控系统。
主井提升系统更新改造方案可行性研1
凯马公司主井提升系统更新改造方案可行性研究目录第一章总论 ........................... 错误！未定义书签。
1.1项目及承办单位概况................. 错误！未定义书签。
1.2项目概况........................... 错误！未定义书签。
1.3项目建设目标....................... 错误！未定义书签。
1.4主要产品及生产规模................. 错误！未定义书签。
1.5项目建设内容....................... 错误！未定义书签。
1.6项目总投资......................... 错误！未定义书签。
1.7资金筹措........................... 错误！未定义书签。
1.8工程建设进度....................... 错误！未定义书签。
1.9编制依据和研究范围................. 错误！未定义书签。
1.10主要技术经济指标.................. 错误！未定义书签。
1.11研究结论.......................... 错误！未定义书签。
第二章项目提出的背景及必要性分析...... 错误！未定义书签。
2.1项目提出的背景..................... 错误！未定义书签。
2.2市场分析及需求预测................. 错误！未定义书签。
2.3项目建设的必要性................... 错误！未定义书签。
2.4产业关联度分析..................... 错误！未定义书签。
第三章牧草种植 ....................... 错误！未定义书签。
3.1牧草种植模式....................... 错误！未定义书签。
3.2牧草品种的选择..................... 错误！未定义书签。
留庄煤矿主井提升系统改造方案
留庄煤矿主井提升系统改造方案

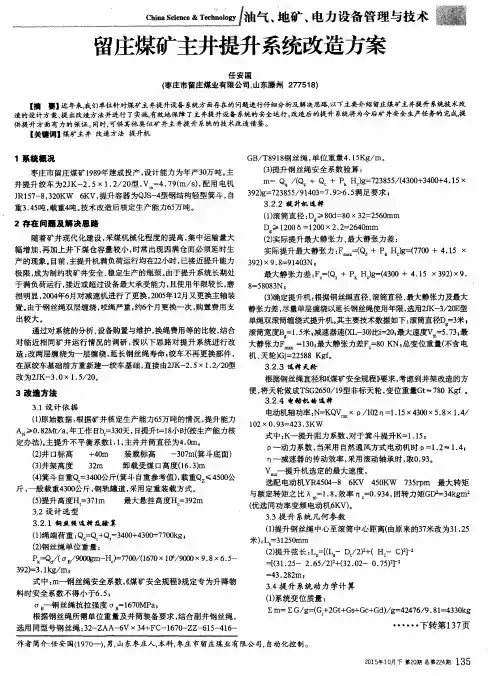

任 安 国 （ 枣庄市 留庄煤业有限公 司， 山东滕 州 ２ ７ ７ ５ １ ８ ） ｌ 摘 娶】 近年 来， 我 们单位针 对煤矿主 井提升 设备 系统方面存在 的问题 进行仔 细分析及解 决思路， 以下 主要 介绍 留庄煤 矿主 井提升 系 术改 造的 设计方 案、 提 出改造方 法并进行 了实施 ， 有 效地保 障 了主 井提 升设备 系统 的安全运行 。 改造后 的提升 系统将 为今 后矿 井安全 生产任务 的 完成提 供提 升 方 面有 力的保证 。 同时， 可供 其他 类似矿 井主 井提 升 系统 的技 术改造 借鉴 。
３ ． ２ ． ２ 提 升机 选 择
９ ２ ＝ ７ ２ ３ ８ ５ ５ ／ ９ １ ４ ０ ３ ＝ ７ ． ９ ＞６ ． ５ 满足要求 Ｉ Ｊ Ｒ１ ５ ７ — ８ ， ３ ２ ０ Ｋ Ｗ ６ ＫＶ， 提升容器 为ＱＪ Ｓ － ４ 型钢结 构轻型箕斗 ， 自 ３
２存在 问囊及解决思路
３ ． ２ ． ４ 电动 机 的 选择
３改 造 方法
３ ． １设 计 依 据
（ １ ） 原始数据 ： 根据矿井核定生产能力６ ５ 万吨 的情况 ， 提升能力 Ａ ≥０ ． ８ ２ Ｍｔ ／ ａ ， 年工作 Ｉ Ｅ ｌ ｂ＝ ３ ３ ０ ： ￣， 日 提升ｔ ＝ｌ Ｓ ／ ｂ时（ 按生产能力核 定办法） 。 主提 升不平衡系数１ ． １ ， 主井 井简 直径 为４ ． ０ ｍ。 （ ２ ） 井 口标高
Ｇ Ｂ ／ Ｔ８ ９ １ ８ 钢丝绳 ， 单位重量４ ． １ ５ Ｋ ｇ ／ ｍ。
主井提升系统改造方案

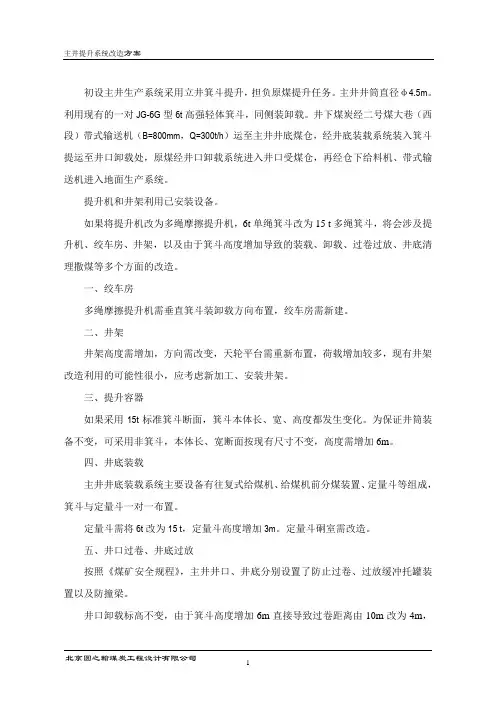

初设主井生产系统采用立井箕斗提升，担负原煤提升任务。
主井井筒直径φ4.5m。
利用现有的一对JG-6G型6t高强轻体箕斗，同侧装卸载。
井下煤炭经二号煤大巷（西段）带式输送机（B=800mm，Q=300t/h）运至主井井底煤仓，经井底装载系统装入箕斗提运至井口卸载处，原煤经井口卸载系统进入井口受煤仓，再经仓下给料机、带式输送机进入地面生产系统。
提升机和井架利用已安装设备。
如果将提升机改为多绳摩擦提升机，6t单绳箕斗改为15 t多绳箕斗，将会涉及提升机、绞车房、井架，以及由于箕斗高度增加导致的装载、卸载、过卷过放、井底清理撒煤等多个方面的改造。
一、绞车房多绳摩擦提升机需垂直箕斗装卸载方向布置，绞车房需新建。
二、井架井架高度需增加，方向需改变，天轮平台需重新布置，荷载增加较多，现有井架改造利用的可能性很小，应考虑新加工、安装井架。
三、提升容器如果采用15t标准箕斗断面，箕斗本体长、宽、高度都发生变化。
为保证井筒装备不变，可采用非箕斗，本体长、宽断面按现有尺寸不变，高度需增加6m。
四、井底装载主井井底装载系统主要设备有往复式给煤机、给煤机前分煤装置、定量斗等组成，箕斗与定量斗一对一布置。
定量斗需将6t改为15 t，定量斗高度增加3m。
定量斗硐室需改造。
五、井口过卷、井底过放按照《煤矿安全规程》，主井井口、井底分别设置了防止过卷、过放缓冲托罐装置以及防撞梁。
井口卸载标高不变，由于箕斗高度增加6m直接导致过卷距离由10m改为4m，过卷距离不够，使得防撞梁至少需要向上抬高6m。
井底装载标高由于定量斗高度改变需向下移3m，箕斗高度又增加6m，过放距离需增加至少9m，井底防撞梁向下移9m。
六、井底清理撒煤井底防撞梁向下移9m直接导致井底清理撒煤巷道标高向下移9m，井筒需延深。
七、井底煤仓现有井底煤仓容量仅100t，需扩建。
八、井口卸载井口卸载曲轨、钢煤仓已经形成，煤仓容量39m3，能满足15 t箕斗两个斗的卸载量，可维持原系统。
主井提升改造工程方案范本
主井提升改造工程方案范本一、工程概述主井提升改造工程是指对矿井主井提升设备进行改造升级，以适应矿井生产能力的提升和现代化生产要求的工程。
主井提升设备是矿井生产的重要环节，其性能直接关系到矿井的生产效率和安全运行。
因此，对主井提升设备进行改造升级，能够提高矿井的生产能力和运行效率，提升安全生产水平，对于保障矿井的生产安全和生产效益具有重要意义。
二、改造目的1. 提高提升设备的承载能力，满足矿井生产能力提升的需求；2. 提升提升设备的运行效率，减少提升过程中的能耗和生产停机时间；3. 改善提升设备的安全性能，减少事故发生的可能性，保障人员和设备的安全；4. 实现提升设备的智能化、自动化控制，提高设备运行的稳定性和可靠性。
三、改造内容1. 提升设备结构设计的优化改进；2. 提升设备驱动系统的升级改造；3. 提升设备传感器系统的增设和升级；4. 提升设备电气控制系统的升级改造；5. 提升设备安全保护系统的增设和升级；6. 提升设备操作界面的改进和智能化升级。
四、改造方案1. 提升设备结构设计的优化改进针对现有提升设备的结构设计存在的不足，对提升设备的结构进行优化改进。
通过对提升设备的结构进行优化设计，提高设备的承载能力和稳定性，进而满足矿井生产能力的提升需求。
同时，对提升设备的结构材料进行优化选择，提高设备的耐磨性和使用寿命。
2. 提升设备驱动系统的升级改造对提升设备的驱动系统进行升级改造，采用先进的电动机和变频调速器，提高提升设备的运行效率和能耗节约。
同时，对提升设备的传动装置进行优化设计，提高传动效率和减少能耗。
3. 提升设备传感器系统的增设和升级对提升设备的传感器系统进行增设和升级，增加对提升设备运行状态的监测和控制。
通过对提升设备的传感器系统进行增设和升级，能够实现对提升设备运行状态的实时监测和远程控制，提高设备运行的稳定性和可靠性。
4. 提升设备电气控制系统的升级改造对提升设备的电气控制系统进行升级改造，采用先进的PLC控制技术和通信网络技术，实现对提升设备的自动化控制和智能化管理。
主井装卸载系统的自动化改造

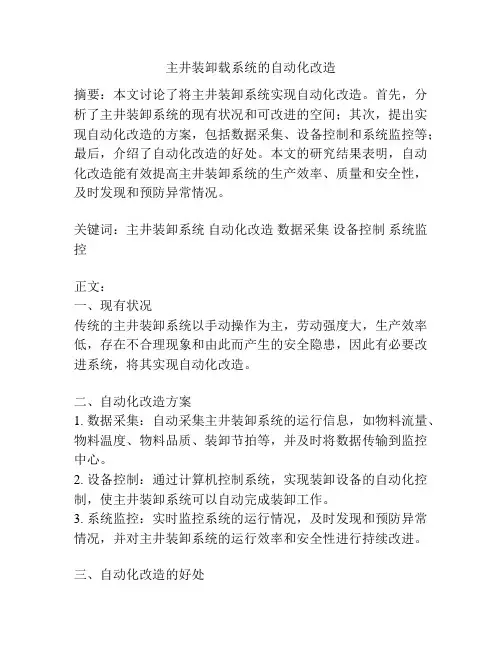

主井装卸载系统的自动化改造摘要：本文讨论了将主井装卸系统实现自动化改造。
