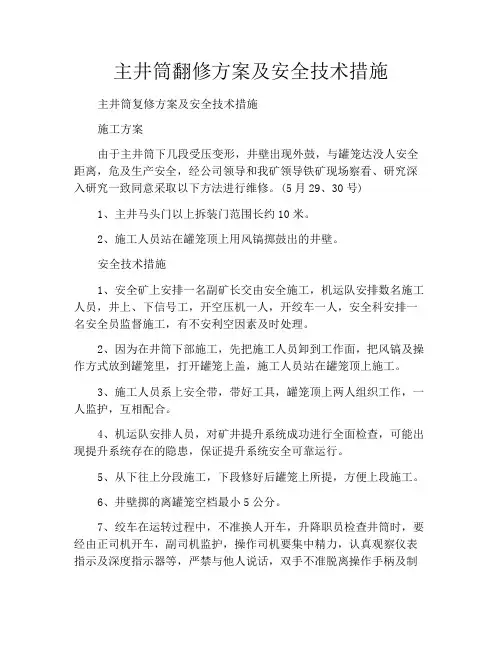

主井筒翻修方案及安全技术措施
主井筒翻修方案及安全技术措施主井筒复修方案及安全技术措施
施工方案
由于主井筒下几段受压变形，井壁出现外鼓，与罐笼达没人安全距离，危及生产安全，经公司领导和我矿领导铁矿现场察看、研究深入研究一致同意采取以下方法进行维修。
(5月29、30号)
1、主井马头门以上拆装门范围长约10米。
2、施工人员站在罐笼顶上用风镐掷鼓出的井壁。
安全技术措施
1、安全矿上安排一名副矿长交由安全施工，机运队安排数名施工人员，井上、下信号工，开空压机一人，开绞车一人，安全科安排一名安全员监督施工，有不安利空因素及时处理。
2、因为在井筒下部施工，先把施工人员卸到工作面，把风镐及操作方式放到罐笼里，打开罐笼上盖，施工人员站在罐笼顶上施工。
3、施工人员系上安全带，带好工具，罐笼顶上两人组织工作，一人监护，互相配合。
4、机运队安排人员，对矿井提升系统成功进行全面检查，可能出现提升系统存在的隐患，保证提升系统安全可靠运行。
5、从下往上分段施工，下段修好后罐笼上所提，方便上段施工。
6、井壁掷的离罐笼空档最小5公分。
7、绞车在运转过程中，不准换人开车，升降职员检查井筒时，要经由正司机开车，副司机监护，操作司机要集中精力，认真观察仪表指示及深度指示器等，严禁与他人说话，双手不准脱离操作手柄及制
动手柄，不开车的驾车司机负责观察绞车各部分运转情况及监护开车司机正常操作，不得做其他事情。
听有中信号缓慢提升。
8、在施工中，井上信号工长期看好井口，严禁物品掉到井下。
井筒恢复施工措施
井筒恢复施工措施仅供参考[整理] 安全管理文书井筒恢复施工措施日期：__________________单位：__________________第1 页共11 页井筒恢复施工措施一、工程概况本矿井采用立井开拓，副井井筒直径为m，井深为m，井口绝对标高为m，井底绝对轨道标高为m。
副井井塔设计为多层钢筋砼结构，总高为m。
副井提升为宽、窄罐笼双提升系统。
宽罐提升系统安装在井口提升中心线东侧，窄罐提升系统安装在井口提升中心线西侧。
两台多绳提升机均安装在井塔m标高大厅内。
两台提升机分别与宽、窄罐笼及配套平衡锤组成独立的提升系统。
两套提升系统均担负提升矸石、设备物料、升降人员等任务。
工程内容：安装临时绞车一部，井塔内天轮平台改装，井口临时锁口，吊盘制作安装，拆除井底防撞梁以上所有钢结构。
二、施工措施编写依据1、副井井塔内套架施工图。
2、副井井塔提升机械设备安装图3、《煤矿安装工程质量检验评定标准》MT5010-95。
4、《煤矿安全规程》2010年版。
三、施工前的准备工作1、图纸会审施工前收到设备施工图后，应组织有关施工人员进行学习、审查，对施工图纸中存在的问题要详细记录，通知监理或甲方，及时汇同设计院进行会审。
2、技术准备开工前组织施工人员认真学习施工图纸、施工措施、安全规程、施工规范及标准要求。
在整个施工过程中，每个分项工程在施工前应组织第 2 页共 11 页施工人员进行技术、安全交底，以确保工程的施工质量和施工安全。
3、施工场地及施工材料准备在工程开工前将所需材料准备齐全并运送到现场。
进场的材料要有合格证或材质报告。
另外在吊装前要准备足够的枕木到现场，以备设备吊装就位使用。
4、工器具的准备凡施工用的工器具必须在开工前准备齐全，起重所用的各类锁具、器具必须认真检查、加油，凡有缺陷者不得使用。
（见工器具计划表）5、绞车安装在井口适当位置安装一台临时绞车，并在井口套架部位安装天轮组，将绞车钢丝绳通过天轮组下放到井底。

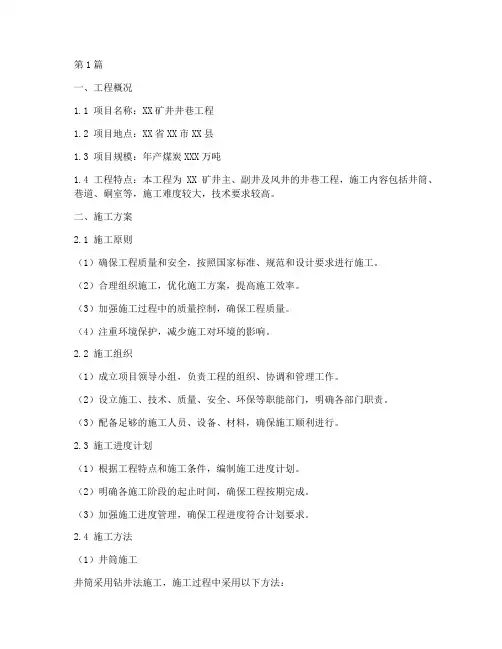

井巷工程专项施工方案(3篇)
第1篇一、工程概况1.1 项目名称：XX矿井井巷工程1.2 项目地点：XX省XX市XX县1.3 项目规模：年产煤炭XXX万吨1.4 工程特点：本工程为XX矿井主、副井及风井的井巷工程，施工内容包括井筒、巷道、硐室等，施工难度较大，技术要求较高。
二、施工方案2.1 施工原则（1）确保工程质量和安全，按照国家标准、规范和设计要求进行施工。
（2）合理组织施工，优化施工方案，提高施工效率。
（3）加强施工过程中的质量控制，确保工程质量。
（4）注重环境保护，减少施工对环境的影响。
2.2 施工组织（1）成立项目领导小组，负责工程的组织、协调和管理工作。
（2）设立施工、技术、质量、安全、环保等职能部门，明确各部门职责。
（3）配备足够的施工人员、设备、材料，确保施工顺利进行。
2.3 施工进度计划（1）根据工程特点和施工条件，编制施工进度计划。
（2）明确各施工阶段的起止时间，确保工程按期完成。
（3）加强施工进度管理，确保工程进度符合计划要求。
2.4 施工方法（1）井筒施工井筒采用钻井法施工，施工过程中采用以下方法：1）采用螺旋钻头，钻进速度控制在2-3米/小时。
2）钻进过程中，注意观察岩层变化，发现异常情况及时采取措施。
3）采用泥浆循环系统，确保钻进过程中岩屑及时排出。
4）钻进至设计深度后，进行井筒支护，采用锚杆支护和混凝土衬砌。
（2）巷道施工巷道采用掘进法施工，施工过程中采用以下方法：1）采用锚杆支护，锚杆间距为0.8米，锚杆长度为2.0米。
2）巷道支护采用混凝土衬砌，衬砌厚度为0.3米。
3）巷道掘进过程中，注意观察岩层变化，发现异常情况及时采取措施。
（3）硐室施工硐室采用掘进法施工，施工过程中采用以下方法：1）采用锚杆支护，锚杆间距为0.8米，锚杆长度为2.0米。
2）硐室支护采用混凝土衬砌，衬砌厚度为0.3米。
3）硐室掘进过程中，注意观察岩层变化，发现异常情况及时采取措施。
2.5 施工质量控制（1）施工前，对施工人员进行技术培训，提高施工人员素质。

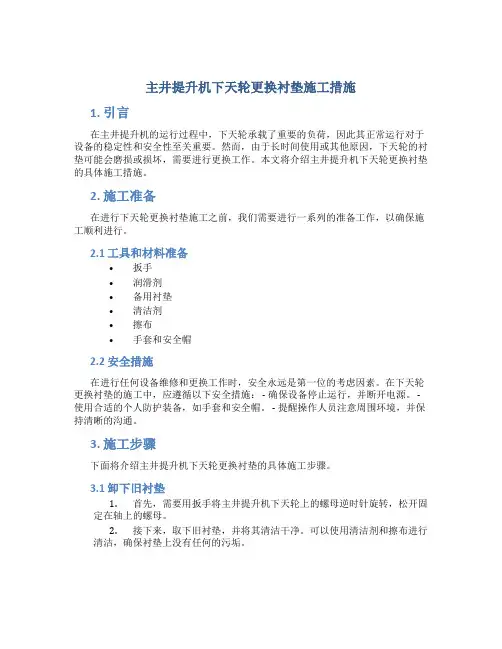

主井提升机下天轮更换衬垫施工措施
主井提升机下天轮更换衬垫施工措施1. 引言在主井提升机的运行过程中，下天轮承载了重要的负荷，因此其正常运行对于设备的稳定性和安全性至关重要。
然而，由于长时间使用或其他原因，下天轮的衬垫可能会磨损或损坏，需要进行更换工作。
本文将介绍主井提升机下天轮更换衬垫的具体施工措施。
2. 施工准备在进行下天轮更换衬垫施工之前，我们需要进行一系列的准备工作，以确保施工顺利进行。
2.1 工具和材料准备•扳手•润滑剂•备用衬垫•清洁剂•擦布•手套和安全帽2.2 安全措施在进行任何设备维修和更换工作时，安全永远是第一位的考虑因素。
在下天轮更换衬垫的施工中，应遵循以下安全措施： - 确保设备停止运行，并断开电源。
- 使用合适的个人防护装备，如手套和安全帽。
- 提醒操作人员注意周围环境，并保持清晰的沟通。
3. 施工步骤下面将介绍主井提升机下天轮更换衬垫的具体施工步骤。
3.1 卸下旧衬垫1.首先，需要用扳手将主井提升机下天轮上的螺母逆时针旋转，松开固定在轴上的螺母。
2.接下来，取下旧衬垫，并将其清洁干净。
可以使用清洁剂和擦布进行清洁，确保衬垫上没有任何的污垢。
3.2 安装新衬垫1.在衬垫更换之前，可以在轴上涂抹一层润滑剂，以减少衬垫与轴的摩擦。
2.将新衬垫放置在主井提升机下天轮的轴上，并确保其与轴完全贴合。
3.用扳手将螺母顺时针旋转，并紧固在轴上，确保新衬垫的位置牢固。
3.3 测试和调整1.完成衬垫更换后，需要进行测试以确保下天轮的正常运行。
重新启动设备，观察下天轮的运行情况，并注意是否存在异常噪音或震动。
2.如果发现任何问题，应立即停止设备，并检查衬垫的安装是否正确，或者是否存在其他问题。
4. 后续维护完成下天轮更换衬垫的施工后，我们还需要进行一些后续维护工作，以确保设备的长期稳定运行。
4.1 定期检查定期对主井提升机进行检查，尤其是对下天轮进行检查，以确保衬垫的状况良好并及时更换。
4.2 维护记录及时记录下天轮更换衬垫的时间和具体维护情况，以便未来参考和追踪。
井筒施工安全技术措施(标准版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改井筒施工安全技术措施(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes井筒施工安全技术措施(标准版)第一节施工安全和质量管理一、安全管理及机构设置现行《煤矿安全规程》第二条规定指出“在中华人民共和国领域从事煤炭生产和煤矿建设活动，必须遵守本规程”。
《煤矿安全规程》第十五条还规定指出“单项工程、单位工程开工前，必须编制施工组织设计和作业规程，并组织每个工作人员学习。
”煤炭施工企业，必须坚持以《煤矿安全规程》为企业施工安全的指南；建立健全各项安全管理制度，采取有效措施，努力改善职工的劳动环境，完善安全保障设施，保证安全施工。
各级行政、技术等职能部门履行业务保安责任制，各级安全监察机构履行监督检查责任制。
煤炭施工企业应积极推广使用安全施工的先进科学技术，不断提高安全施工水平。
1、安全监察《煤矿安全规程》第四条指出“煤矿企业必须设置安全生产机构，配备适应工作需要的安全生产人员和装备”。
因此，承建本矿井的施工的法人单位，需设驻施工现场安全监察处和安全监察员，配备安全监察处长1名，主任工程师1名，安全监察员1～2名。
驻工程处安全监察处长代表建设公司经理对所驻工程处进行安全施工监督检查，并对经理负责。
各级安全监察机构依据国家和行业的安全法规履行职责，工程处安全监察处应建立健全以下制度：(1)安全监察工作制度；(2)现场安全监督检查制度；(3)专业技术巡回监督检查制度；(4)矿井事故隐患追踪监督检查制度；(5)安全监察人员岗位责任制度；(6)安全监督例会，调度汇报工作制度；(7)安全监察工作总结、评比和表彰制度。
回风立井临时提升系统运行安全技术措施9
华兴能源唐家会煤矿风井临时提升系统安全技术措施编制单位：中煤71处唐家会项目部编制人：审核：负责人：编制时间：2013年6月11日项目部会审签字会审意见1、所有特殊工种必须持证上岗。
2、下人和下放重物时一定要采用动力制动下放。
3、探伤、电气试验、绞车性能测试、钢丝绳等必须严格按照《煤矿安全规程》进行做试验。
4、该系统涉及到的相关人员必须严格按照本措施来实施。
5、本措施要贯彻到每一位职工，并签字。
述 (6)2、组织结构 (6)3、风井提升系统现状、主要参数及钢丝绳安全系数校验 (6)4、风井提升系统操作安全技术措施 (14)5、矿井提升机的维护与检修 (15)6、井筒防坠 (17)7、风井提升人员安全技术措施 (17)8、风井下大件安全技术措施 (18)9、其他要求 (24)10、附图 (24)华兴能源唐家会煤矿风井临时提升系统安全技术措施一、风井概述唐家会煤矿风井净径Φ7.6m，提升高度507m，风井东西方向布置两台缠绕式绞车，分别是主提:JKZ-4×3/15.6（1600KW）、副提：2JKZ-3.6/12.96（2×800KW）。
目前风井临时简易改造完成，已进入二期巷道施工阶段，仍采用吊桶提升，交窑时人员从吊桶上下井，用钩头提升大件，为了确保提升安全运行，特编制本措施。
二、组织结构项目总负责人：陈伟机电、安全负责人：杨尚水技术负责人：刘海波机电检修工：共计12人绞车工：共计12人信号把钩工：共计23人安检员：共计4人抓岩机司机：共计2人抓岩机修理工：共计2人三、风井提升系统现状、主要参数及钢丝绳安全系数校验1提升钢丝绳安全系数校核（1）钢丝绳悬垂长度H0＝H sh+H j＝507+26.28＝533.28m，取535m；式中：H sh——井筒深度mH j——井口水平至井架天轮平台悬垂高度m（2）钩头、滑架、缓冲器重量Q z=Q1+Q2=2109+1923+245=4277（N）式中：Q1——11t钩头及连接装置重量为2109NQ2——滑架及缓冲器装置重量1923+245=2168N（3）终端荷重1）5m3吊桶提升矸石时：Q矸=g×［G + K m·V·γg+0.9×(1－1/K s ) V·γs］+Q z=9.81×（1690＋0.9×5×1600＋0.9×(1－1/2)×5×1000）＋4277 =9.81×（1690＋7200＋2250）＋4277=113560（N）式中：K m——装满系数取K m=0.9V ——吊桶容积V=5m3γg ——松散矸石容重取γg =1600kg/m3γs ——水容重取γg =1000kg/m3Ks ——岩石松散系数 取 Ks=2.0 G ——5m 3座钩式吊桶质量 G=1690kg2）3m 3底卸式吊桶下放混凝土时Q dxs =g （G ＋K m ·V ·γg ）＋Q 2=9.81×（1400＋0.9×3×2675）＋4277 =88863.73（N ）式中：G ——3立方底卸式吊桶自重 G=1400kgK m ——装满系数 取K m =0.9 V ——吊桶容积 V=3m 3γg ——混凝土容重 取r g =2675kg/m 3根据以上计算结果，选择荷重Q 0= Q 矸= 113560（N ）为计算依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主井井筒临时提升系统后续工程施工措施
1、 工程概况
多伦矿主井井筒是由山东龙煤公司负责施工的，井筒凿完后龙煤
公司负责施工临时提
升系统，作为多伦矿二期平巷施工的提升井。二期中标单位开滦建设集
团矿建公司与龙煤交接主井后，发现提升系统存在一些问题，影响正常
使用和安全生产，需要进一步完善。受建设单位委托，由开滦建设集团
安装公司负责主井后续问题的改造工作。改造工作要与主井正常提人、
提矸作业穿插进行。
2、 主要工程量
1、 天轮平台加平台板及防护栏。
2、 天轮偏转方向调整，处理绞车咬绳问题。
3、 井筒更换电力电缆，橡套电缆U—1000V 3*70+1*35 450m。
拆除橡套电缆 U—1000V 3*70+1*35 380m。
3、 施工方案
1、 天轮平台加平台板及防护栏
现在多伦矿主井所使用的凿井井架天轮平台尺寸为6000*6000，高
度为22m。具体
铺板方案见下图。防护栏采用Φ32焊管制作，高度为1200mm，立柱间
距1m，并且加设150mm脚提板。所有焊接采用断续焊。由于现在主井
已正常生产，出矸。所以施工要与矿建穿插开，作业时间与矿建生产单
位协商，作业时停止提升人员和物料。上件采用吊车，将已准备好的钢
板，槽钢吊运到井架上。
2、主井提升绞车为2.5m绞车，天轮平台高22m，天轮为2.5m快速轮。
绞车安装位置与井口进出车方向成90°，改造完成后天轮与提升绳存在
一定的偏转角度，造成提升时绞车绳有咬绳现象，处理方案为首先将两
个罐笼分别用两根工字钢梁分别搪在上下井口，即主罐在上井口，副罐
在下井口，使用工字钢320*4500 4根。
松主罐，使提升绳松弛，主罐压在工字钢上保证罐笼安全。松开主罐笼
天轮螺栓，调整进绳角到计算好的位置，然后用32t吊车将天轮带绳一
起吊起来，加补强的铁板，割螺栓孔，放下天轮紧固螺栓，焊好挡铁。
同样调整副罐天轮方向。见下图。主天轮进绳角向东移动50mm，副天
轮进绳角向西移动50mm。天轮梁加20mm钢板补强。
3、 井筒电缆敷设
主井井筒中原有一条橡套电缆3*70，因井筒中间出现破损现
象，致使井下不能正常供电，矿方要求将原有电缆拆除，敷设
一条新电缆。
施工方案：在主井井口北面布置10t稳车一台，稳车用380V
电源来自110m外的副井绞车房。井架天轮平台处布置20t单滑轮
1个，稳车缠18*7 Φ32左右捻不旋转钢丝绳，沿20t滑轮入井，
井口固定盘盘板开一个400X400孔洞。井筒中原有电缆与井筒压
风管路一起用卡缆卡固。钢丝绳到井底后，施工人员登罐顶，
将原有电缆在卡缆上拆下，用16号铁线绑在钢丝绳上，每两米
绑一道。依次向下拆至下井口。电缆、绑好后，提稳车，将电
缆用钢丝绳带到地面上。同样用钢丝绳将新电缆带入井下，施
工人员登灌顶，将新电缆在卡固在原电缆的位置上，电缆在上
提下送过程中须有信号工和起重工在罐顶跟罐。
4、 材料及设备计划
材料计划
序号名称数量用处
1槽钢［20a18m天轮平台
2δ6mm花纹钢板32m2天轮平台
3Φ32焊管108m天轮栏杆
4δ3钢板4 m2脚提板
5工字钢32a20m搪罐
6橡套电缆U—1000V3*70+1*35450m井筒电缆
716号铁线80kg
8δ20钢板3 m2天轮补强
9Φ32mm 18*7左右捻不旋转钢丝绳450m放吊电缆
设备及消耗料计划
序号名称数量用处
110T稳车1台放电缆
211.4kv调度绞车1台放电缆
3Φ16 6*19钢丝绳80m放电缆
416T滑轮1个放电缆
55T滑轮2个放电缆
632T吊车5台班天轮平台上件及改天
轮
7电焊机2台天轮平台上件及改天
轮
816平方电缆300m稳车、调度绞车、电
焊机用
9配电箱1个
10气焊 2套天轮平台上件及改天
轮
11电焊焊把线50mm22套天轮平台上件及改天
轮
12电焊条 Φ4mm30kg天轮平台上件及改天
轮
13氧气10瓶
14乙炔8瓶
5、 安全措施
1、参加施工的所有人员必须持证上岗。
2、井筒作业时信号使用矿建的信号，使用前必须严格检查，确保设备
完好。
3、井筒信号工，井口信号工，信号联系必须清晰，绞车司机必须清楚
信号后方可动车。
4、进入井筒施工的人员必须熟悉施工环境，且入井前要进行安全培训
及安全教育。
5、入井时施工人员必须佩带合格的劳动保护用品。
6、井筒作业、井架必须栓绑安全带，安全带必须合格，且要栓绑在牢
固的位置上。
7、井筒作业需搭设交手板时，必须注意交手板的安全性，不得有探头
板，不得有未帮扎的交手板。
8、 上井口的看护人员必须严格遵守本职工作，不得擅自离岗，井
口不得有浮动物品。
9、 井筒吊运时，选用的钢丝绳绳扣安全系数不得小于8倍，
绳扣的帮扎一定要牢固可靠，起吊时必须检查好后方可正常运行。
10、 电气焊的使用一定要严格遵守本工种的操作规程，氧气、乙炔
及瓶与动火点的距离不得小于10m。
11、 井筒使用电气焊时必须检查好，动火电的通风情况及有无瓦
斯，确保安全后方可动火，且动火后清理施工现场，不得留有
火源。
12、 电缆下井绑扎时必须注意电缆外皮不得损坏。
13、 每班施工前要于矿建单位协商好，定好占罐时间，避免发生整
班窝工现象。
14、 天轮调整后要进行绞车试运行，天轮绞车绳正常后方可交由矿
建正常提人、提矸。
15、 井筒拆、卡电缆时绞车速度不得超过1米/秒。到达卡缆位置停
罐后，施工人员利用罐笼顶搭交手，这时绞车不得启动。交手
一端固定在罐笼上，另一端用棕绳栓绑在压风管上。施工人员
必须系好保险带。
