化学纤维种类、结构等详细介绍
化学纤维手册
化学纤维手册（原创实用版）目录1.化学纤维手册概述2.化学纤维的种类3.化学纤维的生产过程4.化学纤维的应用领域5.化学纤维的发展前景正文【化学纤维手册概述】《化学纤维手册》是一本详尽介绍化学纤维的专业书籍，涵盖了化学纤维的种类、生产过程、应用领域和发展前景等方面的内容。
化学纤维作为现代纺织工业的重要组成部分，其研发和应用对于提高人民生活质量、推动经济发展具有重要意义。
【化学纤维的种类】化学纤维主要分为以下几类：1.合成纤维：以石油化工产品为原料，通过化学合成制得的纤维，如聚酯纤维、尼龙纤维等。
2.人造纤维：以天然纤维为原料，经过化学加工制得的纤维，如黏胶纤维、醋酸纤维等。
3.再生纤维：以废旧纺织品为原料，通过化学方法再生制得的纤维，如再生聚酯纤维、再生尼龙纤维等。
【化学纤维的生产过程】化学纤维的生产过程主要包括原料准备、纺丝、后处理等环节。
以聚酯纤维为例，原料准备阶段将石油化工产品聚合成聚酯，纺丝阶段将聚酯熔融后通过喷丝板形成纤维，后处理阶段对纤维进行拉伸、热定型、染色等处理，最终得到成品纤维。
【化学纤维的应用领域】化学纤维广泛应用于纺织、家居、医疗、环保等领域，如服装、家纺、产业用布、口罩、绷带等。
化学纤维的优良性能，如强度高、弹性好、耐磨损、耐腐蚀等，使其在各个领域具有广泛的市场前景。
【化学纤维的发展前景】随着科技的进步和人民生活水平的提高，化学纤维在纺织领域的地位日益重要，其发展前景可观。
未来化学纤维的发展方向主要包括绿色环保、高性能、多功能等方面。
通过研发新型生产工艺和原料，提高纤维的性能，降低生产过程中的能耗和污染，以满足社会可持续发展的需求。
纺织材料学第四章_化学纤维(3)
9
②高湿模量粘胶纤维
模量:衡量材料变形难易程度指标，值小材 料易变形。
截面近似圆形。我国商品名称为富强纤维 或莫代尔（modal），日本称虎木棉。
富强纤维
10Βιβλιοθήκη 莫代尔纤维是Lenzing（兰精公司）开发的高 湿模量的再生纤维素纤维。原料是产自欧洲的灌 木林，制成木质浆液后经过专门的纺丝工艺制作 而成，所以与棉一样同属纤维素纤维，具有生物 降解性，并且在纤维生产过程中不产生类似粘胶 纤维的严重污染环境问题，是21世纪的新型环保 纤维。
回潮率(%)
13
12.5
8
涤纶
1.7 40-52 40-52 44-45 44-45
0.5
Lyocell纤维
1.7 40-42 34-38 14-16 16-18 11.5
天丝纤维，拥有棉的“舒适性”、涤纶的
“强度”、毛织物的“豪华美感”和真丝的“独 特触感”及“柔软垂坠”，无论在干或湿的状态 下，均极具韧性。
粘胶纺丝液+凝固浴（硫酸、硫酸钠、硫酸锌)→ 纤维素再生形成纤维 根据纺丝工艺的不同，制得的粘胶纤维的性质不同。
4
3.粘胶纤维的结构特征 （1）化学组成
和棉的成分相同，主要成分为纤维素， 聚合度250-550（棉6000-15000）。 （2）形态结构
普通粘胶横向形态
不规则的锯齿形
普通粘胶纵向形态
1.概况 粘胶纤维是再生纤维素纤维的主要品种，
也是最早研制和生产的化学纤维，其化学 组成与棉纤维相同。因制成的液体很粘， 称为粘胶。
3
2.制造流程 （1）纺丝液的制备
木材、甘蔗渣→纯净的纤维素（纤维素浆粕）→ 稀碱处理→碱纤维素 +CS2 纤维素黄酸酯 +NaoH → 粘胶纺丝液 （2）纺丝成形（湿法纺丝）
化学纤维种类
化学纤维种类一般名称1 有光纤维 bright fiber, lustrous fiber 生产过程中,末经消光处理而制成的光泽较强的化学纤维.2 消光纤维(无光纤维) dull fiber, delustered fiber 生产过程中,经过消光处理(通常用二氧化钛为消光剂)制成的化学纤维.纤维表面的反射光减弱.3 半消光纤维(半光纤维) semi – dull fiber 生产过程中,经部分消光处理(加入消光剂约0.5%)而制成的化学纤维.4色纤维(色纺纤维) dope-dyed fiber, spun-dyed fiber 对纺丝溶液,熔体或凝胶丝采用 色方法(加入 色剂或有色母粒等)制成的有色化学纤维.5 复合纤维 composite fiber, conjugate[d] fiber 由两种及两种以上聚合物,或具有不同性质的同一聚合物经复合纺丝法纺制成的化学纤维.6 双组分纤维 bicomponent fiber 由两种聚合物纺制成的化学纤维7 共纺纤维(混抽纤维) blended spun fiber 由两种或两种以上不同的聚合物混合后纺制成的化学纤维.8 共聚纤维 copolymer fiber 由两种或两种以,上不同单体的共聚物纺制成的化学纤维.9 异形纤维 profile[d] fiber, modified cross – section fiber 经一定几何形状(非圆形)喷丝孔纺制的具有特殊横截面形状的化学纤维.10 中空纤维 macaroni fiber, hollow fiber 贯通纤维轴向具有管状空腔的化学纤维11 超细纤维 superfine fiber 细度约在0.4旦以下的化学纤维12 薄膜纤维 film fiber 高聚物薄膜经纵向拉伸、撕裂、原纤化或切割后拉伸而制成的化学纤维12.1 裂膜纤维(膜裂纤维) split [-film] fiber 高聚物薄膜经纵向拉伸、撕裂、原纤化制成的化学纤维12.2 切膜纤维 slit [ - film ] fiber 高聚物薄膜经纵向切裂、拉伸制成的化学纤维13 导电纤维 electrical conductivity fiber 具有导电性能的纤维14 抗静电纤维 anti – static fiber 不易积聚静电荷的化学纤维15 耐高温纤维 high temperature resistan fiber 在较长时间经受高温(例如200℃以上)尚能基本保持其原有的物理机械性能的化学纤维.16 阻燃纤维(耐燃纤维、难燃纤维、防燃纤维) flame retardant fiber 在火焰中仅阴燃,本身不发生火焰,离开火源,阴燃自行熄灭的化学纤维,其极限氧指数约在0.30以上.17 导光纤维(光导纤维) optical fiber 以石英(或高分子材料)为原料制成,具有不同折射率的皮芯结构,主要由于皮层全反射作用而能传导光线的化学纤维.18 化纤长丝 chemical filament 长度很长的单根或多根连续化纤丝条.19 丝束 tow 用来切断成短纤维或经牵切法而制成化纤条的大量根数的连续长丝集合而成的基本无捻的长条化学纤维束.20 化学短纤维(切段纤维) staple[ fiber ] 化纤丝束经切断而成的,一定长度规格的短纤维.21 牵切纤维(不等长短纤维) 化纤丝束经牵伸拉断而成的长度不相等(而有一定的比例)的短纤维.22 棉型纤维 cotton type fiber 长度约在30~40毫米,细度在1.5旦左右的化学短纤维.23 毛型纤维 wool type fiber, woollike fiber, woollen cut staple 长度约在70~150毫米,细度在3旦以上的化学短纤维.24 中长[型]纤维 mid 〔-length〕fiber 长度(约51~65毫米)和细度(约2.5~3旦)介于棉型与毛型之间的化学短纤维25 鬃丝 bristle, monofilament thread 类似动物鬃毛,直径较粗(约为0.08~2.00毫米)的合成纤维丝.26 预取向丝(POY) partially oriented yarn, pre- oriented yarn 经高速纺丝获得的取向度在末取向丝(UDY)和牵伸丝之间的化纤长丝.27 变形纱(变形丝) textured filament [yarn], textured[filament] yarn 具有(或潜在地具有)卷曲、螺旋、环圈等外观特性而呈现膨松性、伸缩性的单根或多根长丝纱.27.1 双收缩[变形]纱(双收缩[变形]丝) bi – shrinkage yarn 由不同收缩性能的两根长丝在纺丝或后加工过程中并绕制成的变形纱.其卷曲或已完全形成,或可将潜在卷曲及不完全卷曲通过加热后处理形成完全卷曲.27.2 双组分[变形]纱(双组分[变形]丝) bi – compontent yarn 由横截面内包含有不同收缩性能的两种组分的长丝制成的变形纱.其卷曲或已完全形成,或可将潜在卷曲及不完全卷曲通过加热后处理形成完全卷曲.27.3 拉伸变形纱(拉伸变形丝) (DTY) draw textured yarn 化纤长丝纱的拉伸阶段,全部或部分地与变形工艺在同一机台上进行而制成的变形纱.27.4 填塞箱[法]变形纱(填塞箱[法]变形法) impact textured yarn 通过适当的喂料辊将纱超量喂入,或冲击地喂入加热的填塞箱而制成的二维卷曲变形纱.或通过加压的热流体(空气、氧体、蒸汽)将纱超量地施于冷表面而制成的三维卷曲变形纱.27.5 假捻变形纱(假捻变形丝) false – twist textured yarn 采用分段法或连续法将长丝纱经高度加捻、热定型及退捻的变形工艺而制成的变形纱.27.6 假捻定型变形纱(假捻定型变形丝) false – twist stabilized textured yarn 假捻变形纱再经连续热定型工艺或间歇热定型工艺制成的变形丝,连续工艺中将热处理的纱在控制张力状况下(为减少纱的卷缩或扭结)超量地喂入.如采用间歇工艺则将变形纱筒用热蒸汽定型.27.7 加捻变形纱(加捻变形丝) twist – textured yarn 两根纱经捻合在一起热定型后分开卷绕的变形工艺而制成的变形纱. 1.3.27.8 喷气膨体纱(喷气变形纱) jet bulked yarn 将纱超喂通过一压缩涡流气流(空气、气体或蒸汽),使丝条上形成扭结环圈,再经过(或不经过)热处理而制成的变形纱.27.9 假编变形纱(假编变形丝) knit – de – knit yarn 将纱经针织制成织物并热定型,然后拆散再经卷绕制成的变形纱.27.10 齿轮卷曲法变形纱(齿轮卷曲法变形法) gear crimped yarn 加热的纱在一对齿轮间或类似装置内通过时形成卷曲而制成的变形纱.27.11 刀口卷曲[法]变形纱(刀口卷曲[法]变形丝) edge crimped yarn 由加热的纱通过刀边的变形工艺制成的变形纱.28 网络纱(交络纱) 预取向丝或拉伸变形纱经高压氧流吹捻,单丝间相互交缠,形成周期性的网络结的丝条学术名称1化学纤维 chemical fiber 用天然的或合成的聚合物为原料,经化学方法制成的纤维. 注:本标准中所列出的纤维名称,适用于构成该纤维的聚合物至少为85%,其余部分不与上述聚合物键合的添加物构成的化学纤维.2再生纤维 regenerated fiber 用天然聚合物为原料、经化学方法制成的、与原聚合物在化学组成上基本相同的化学纤维.4再生纤维素纤维 regenerated cellulose fiber 用纤维素为原料制成的、结构为纤维素II的再生纤维.4 粘胶纤维 viscose fiber 用粘胶法制成的再生纤维素纤维.5 普通粘胶纤维具有一般的物理机械性能和化学性能的粘胶纤维.6 高强力粘胶纤维 high tenacity viscose fiber 具有较高的强力和耐疲劳性能的粘胶纤维.7 高湿模量粘胶纤维 modal fiber 具有较高的聚合度、强力和湿模量的粘胶纤维.这种纤维在湿态下单位线密度每特(tex)可承受22.0厘牛顿(cN)(相当于每旦2.5克)的负荷,且在此负荷下的湿伸长率不超过15%.8 富强纤维(波里诺西克纤维) polynosic〔fiber〕用高粘度、高酯化度的低碱粘胶,在低酸、低盐纺丝浴中纺成的高湿模量纤维,具有良好的耐碱性和尺寸稳定性.9 变化型高湿模量纤维用加有变性剂的粘胶、在锌含量较高的纺丝浴中纺成的高湿模量纤维,具有较高的钩接强度和耐疲劳性.10 铜氨纤维(铜铵纤维) cupro fiber,cuprene fiber, cuprammonium fiber 用铜氨法(铜铵法)制成的再生纤维素纤维.11 再生蛋白质纤维 regenerated protein fiber 用天然蛋白质为原料制成的再生纤维.12 醋酯纤维 acetate fiber 用纤维素为原料,经化学成法转化成醋酸纤维素酯制成的化学纤维.13 三醋酯纤维 triacetate fiber 由纤维素三醋酸酯构成的醋酯纤维,其中至少有92%的羟基被乙先化.14 二醋酯纤维 secondary cellulose acetate fiber 由纤维素二醋酸酯构成的醋酯纤维,其中至少有74%,但不到92%的羟基被乙先化.15 合成纤维 synthetic fiber 用单体经人工合成获得的聚合物为原料制成的化学纤维.16 聚先胺纤维 polyamide fiber, nylon 由先胺键与脂族基或脂环基连接的线型分子构成的合成纤维.其化学结构式为: [NH--R—NH—CO—R`--CO]p 或[NH —R--CO]p (R与R`为脂族基或脂环基,可以相同或不同).至少应有85%的先胺键与R或R`相连. 注:可根据缩聚组分的碳原子个数来简称各相应的脂族聚先纤维.17 芳族聚胺纤维 aramid fiber 由先胺键与芳基连接的芳族聚先胺的线型分子构成的合成纤维,其中至少有85%的先胺键直接与两个芳基连接(并可在不超过50%的情况下,以亚先胺键代替先胺键).其化学结构式为: [NH—AR—NH—CO—AR`--CO]p (AR与AR`为芳基,可以相同或不同). 注:可根据取代基在芳基上的位置来简称各相应的芳族聚先胺纤维. 由二元醇与二元酸或ω-羟基酸等聚酯线大分子所构成的18 聚酯纤维 polyester fiber 合成纤维,在大分子链中至少有85%的这种酯的链节.如:聚对苯二甲酸乙二酯纤维,其化学结构式为: [OC – COO—CH2-- CH2 –O]p19 聚丙烯睛纤维［poly］acrylic fiber 由聚丙烯睛或其共聚物的线型大分子构成的合成纤维,大分子链中至少有85%的丙烯睛链节[CH2—CH---]p.20 改性聚丙烯睛纤维 modacrylic fiber 由丙烯睛及其共聚物形成的线型分子构成的合成纤维.大分子链中至少有35%但不到85%的丙烯睛链节 (CH2--CH)p 21 聚乙烯醇系纤维 polyvinyl alcohol fiber, vinylal fiber 由聚乙烯醇的线型大分子构成的合成纤维.22 聚烯烃纤维 polyolefine fiber 由烯烃聚合成的线型大分子构成的合成纤维.23 聚乙烯纤维 polyethylene fiber 由聚乙烯形成的末被取代的饱和脂肪烃的线型分子构成的合成纤维.24 聚丙烯纤维 polypropylene fiber 由等规聚丙烯形成的饱和脂肪烃的线型大分子构成的合成纤维.25 聚氯乙烯系纤维(含氯纤维) chlorofiber 由聚氯乙烯(或其衍生物)或其共聚物组成的线型大分子构成的合成纤维.26 聚氯乙烯纤维 polyvinyl chloride fiber 由聚氯乙烯或其共聚物组成的线型大分子所构成的合成纤维,大分子链中至少有50%的氯乙烯链节.(当与丙烯睛共聚时,则至少有65%)27 聚偏氯乙烯纤维 polyvinylidene chloride fiber 用偏氯乙烯和氯乙烯共聚物为原料制成的合成纤维.28 氯化聚氯乙烯纤维(过氯乙烯纤维) chlorinated polyvinyl chloride fiber 聚氯乙烯树脂经氯化后制成的合成纤维.29 聚氟烯烃纤维(含氟纤维) fluorofiber 由氟化脂族碳化合物聚合成的线型大分子所构成的合成纤维,如聚四氟乙烯纤维.30 乙烯基类三元共聚纤维 trivinyl fiber 由丙烯睛及其它两种乙烯基单体的工组分聚合物线型分子所构成的合成纤维.其中任何一种组分的含量均不到50%.31 弹性纤维 elastane fiber 具有高延伸性、高回弹性的合成纤维,这种纤维被拉伸为原长的三倍后再予以放松时,可以迅速地基本恢复到原长.32 二烯类弹性纤维 elastoliene fiber 由天然的或合成的聚异戊二烯,或由一种或多种二烯类聚合物构成的弹性纤维.33 聚氨酯弹性纤维 polycarbaminate fiber 由与其它高聚物嵌段共聚时至少含有85%的氨基甲酸酯的链节单元组成的线型大分子所构成的弹性纤维.34 无机纤维 inorganic fiber 主要成分是由无机物构成的纤维. 注:无机纤维从定义上说不属于化学纤维范围,为使用方便,暂列入本标准.35 玻璃纤维 glass fiber, textile glass 主要成分是铝、钙、镁、硼等的硅酸盐混合物所构成的无机纤维.36 碳纤维 carbon fiber 由碳元素构成的无机纤维,通常按产品性能可分为普通碳纤维、高强碳纤维、高模量碳纤维.37 金属纤维 metallic fiber 由金属造成的无机纤维.。
化学纤维
• 1913 年，德国人制得氯纶，用它制成的内衣具有良 好的保暖和防静电作用，居然可以防治关节炎。 • 德国人还在1924年发明了维纶，不过，这种纤维一 遇到水就要溶解，无法投入使用。直到 1950年，日 本科学家才解决了这个难题，制得了不溶于水的维 纶，从此投入工业生产大量开始使用。 • 1940年，英国人制得了涤纶，并在1950年投入大规 模工业生产。现在人们所穿的挺刮的“的确凉”衣 服便是用它做的。 • 1950年人们还研究出了在工业上制造腈纶的工艺。 腈纶被人叫做“人造羊毛”，用它制成的毛线和毛 毯，摸上去与真羊毛的感觉几乎一样。
大豆蛋白纤维 粘胶纤维 铜氨纤维
甲壳素纤维
锦纶 腈纶
涤纶
醋酸纤维
粘胶纤维
Viscose
制造工艺流程
碱液
C6H9O4ONa
浆粕 浸渍 碱纤维素
CS2
纤维素黄酸酯 OC6H9O4
碱液 硫酸、硫酸钠、硫酸锌 粘胶 C=S
SNa
纤维素再生
纺丝
喷出细流形成 再生纤维素纤维
结构特征
• 化学组成与棉纤维相同 • 聚合度250 ~ 550，结晶度较大（40％~ 50％），取向度 低，结构中空隙含量大。 • 截面呈不规则的锯齿形，有明显的皮芯结构。
• 高强度、耐疲劳性能良好的粘胶纤维。 • 以提高分子的取向度和改善结晶颗粒尺寸与分布的方式， 形成全皮层结构的粘胶纤维。 • 如粘胶帘子线和Tenasco等。
粘胶纤维——源于天然更优于天然
Lyocell纤维
• 加工过程所用溶剂N-甲基吗啉-N-氧 化物(NMMO)可接近100％的回收。 • 比强度高，为38 cN/tex ~ 42 cN/tex • 湿强损失低，小于15% • 手感柔软、悬垂性好 • 有原纤化倾向，纤维表面易发生分 裂小纤维绒
化纤种类与用途

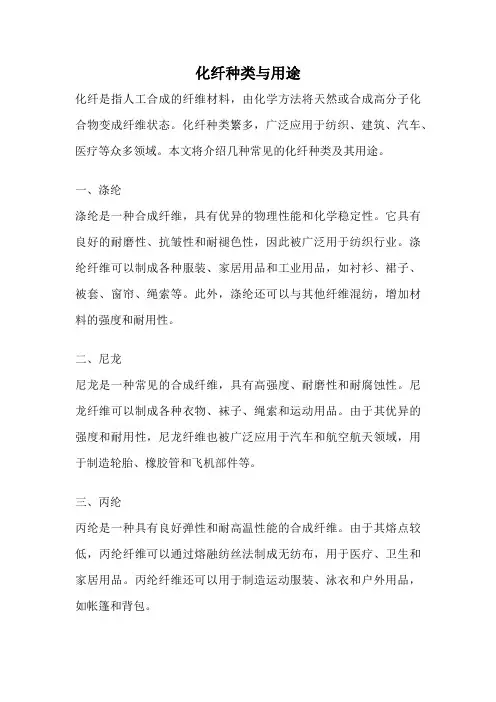

化纤种类与用途化纤是指人工合成的纤维材料，由化学方法将天然或合成高分子化合物变成纤维状态。
化纤种类繁多，广泛应用于纺织、建筑、汽车、医疗等众多领域。
本文将介绍几种常见的化纤种类及其用途。
一、涤纶涤纶是一种合成纤维，具有优异的物理性能和化学稳定性。
它具有良好的耐磨性、抗皱性和耐褪色性，因此被广泛用于纺织行业。
涤纶纤维可以制成各种服装、家居用品和工业用品，如衬衫、裙子、被套、窗帘、绳索等。
此外，涤纶还可以与其他纤维混纺，增加材料的强度和耐用性。
二、尼龙尼龙是一种常见的合成纤维，具有高强度、耐磨性和耐腐蚀性。
尼龙纤维可以制成各种衣物、袜子、绳索和运动用品。
由于其优异的强度和耐用性，尼龙纤维也被广泛应用于汽车和航空航天领域，用于制造轮胎、橡胶管和飞机部件等。
三、丙纶丙纶是一种具有良好弹性和耐高温性能的合成纤维。
由于其熔点较低，丙纶纤维可以通过熔融纺丝法制成无纺布，用于医疗、卫生和家居用品。
丙纶纤维还可以用于制造运动服装、泳衣和户外用品，如帐篷和背包。
四、腈纶腈纶是一种高强度、高弹性、耐候性和耐腐蚀性的合成纤维。
腈纶纤维具有优异的阻燃性能，因此广泛应用于防火防护服装、安全带和防弹材料。
此外，腈纶纤维还可用于制造运动鞋、手套和背包等。
五、氨纶氨纶是一种弹性纤维，具有优异的弹性和回弹性。
氨纶纤维可以与其他纤维混纺，增加材料的弹性和舒适度。
它广泛用于制造紧身衣、内衣、泳衣和运动装备等。
氨纶纤维还被用于医疗和康复领域，制作弹力带和支架等。
化纤种类繁多，每种化纤都有其独特的物理性能和应用领域。
涤纶、尼龙、丙纶、腈纶和氨纶是常见的化纤种类，它们广泛应用于纺织、建筑、汽车、医疗等领域，为人们的生活和工作提供了便利和舒适。
随着科技的不断进步，人们对化纤的需求也在不断增加，相信未来化纤的应用领域将会更加广阔。
第一章第二节 常用纤维的性能特征(化学纤维)
（2）性质
c、耐磨性 主要取决于纤维的强度，弹性和 延展性，相比之下弹性和延伸性起主 要作用。耐磨性好
（2）性质
d、吸湿性 没有亲水基，结晶度又高， 所以 w =0.4%。回潮率很小，吸湿 性很差，穿着不舒适，易产生静电、 吸尘。
（2）性质
e、耐热性 耐磨性与热稳定性均好Tg=67-91℃。 软化温度：230℃ 熔点：250-265℃ 燃烧温度：560℃ 涤纶在150℃的空气中加热168小时，强度 损失只有15-30%，加热1000小时，强度损失 50%。 熨烫温度：140-150℃
3．铜氨纤维cupra 铜氨纤维cupra
把纤维素溶解在浓铜氨溶液中，制 成纺丝液后，加工而成的纤维。 截面为圆形，无皮芯结构，纵向光 滑。聚合度为450-550，延伸性稍低于粘 胶，强度稍高于粘胶。 具有真丝般柔和的光泽，手感柔软， 湿强度和耐磨性能比粘胶纤维好。
4．醋脂纤维（polyacetate） 醋脂纤维（polyacetate）
（4）性质
b、吸湿性：w=4.5%，比涤纶大。 、吸湿性 c、耐热性 、耐热性：锦纶的耐热性与热稳定性不 及涤纶，在150摄氏度下作用1小时后， 强度仅为原来的69%。 锦纶6的熔点较低为215-220℃。 锦纶66的熔点为260℃，熨烫温度控制 在140℃以下。
（4）性质
d、耐光性 、 不耐日晒，长期光照，颜色发黄，强度下 降，因此不易用作户外用服装。 e、耐酸碱性：耐碱不耐酸 、耐酸碱性 耐碱不耐酸 在95℃温度下，用10% 氢氧化钠处理16小 时，强度损失可忽略不计。但可溶于各种浓酸 中，16% 的盐酸即能溶解锦纶6，20% 的盐酸 能溶解锦纶66。热的甲酸(蚁酸)乙酸(醋酸)也能 溶解锦纶。
醋脂纤维性质
（4）吸湿性 ）吸湿性：亲水性小，疏水性大，缩水 小。 （5）燃烧性 ）燃烧性：燃烧迅速，边燃烧边溶解， 放出异味，留下黑色硬快。 主要用于裙装、女衬衫、内衣、领 带和里料等。
化学纤维的抗腐蚀性能与化工行业应用
抗腐蚀性能的测试方法：浸泡 法、加速腐蚀试验等
抗腐蚀性能的应用：化工行业、 海洋工程、航空航天等领域
抗腐蚀性能的测试与评估
测试方法：浸 泡法、电化学
测试法等
测试条件：温 度、湿度、酸
碱度等
测试指标：腐 蚀速率、抗拉 强度、耐磨性
等
评估标准：根 据测试结果， 评估化学纤维 的抗腐蚀性能
抗腐蚀性能的影响因素
工行业
尼龙纤维：具有良好的耐 磨性和耐腐蚀性，适用于
化工设备
聚丙烯腈纤维：具有较高 的耐热性和耐腐蚀性，适 用于高温环境下的化工设
备
聚乙烯醇纤维：具有良好 的耐腐蚀性和耐热性，适 用于化工行业的过滤材料
抗腐蚀性能的原理
化学纤维的组成和结构：纤维 素、蛋白质、聚酯等
抗腐蚀性能的影响因素：纤维 的种类、分子结构、表面处理 等
聚酯纤维：适用于制作服装、 家纺等，具有较好的抗腐蚀 性能
聚丙烯腈纤维：适用于制作 过滤材料、绝缘材料等，具 有较好的耐热性和耐腐蚀性
聚乙烯醇纤维：适用于制作防 水材料、医疗用品等，具有较
好的吸湿性和生物相容性
使用过程中的维护与保养
定期检查化学纤维的磨损情况，及时更换磨损严重的纤维 保持化学纤维的清洁，避免沾染油污、灰尘等杂质 避免化学纤维受到高温、高压、强酸、强碱等恶劣环境的影响 定期对化学纤维进行润滑保养，延长其使用寿命
化学纤维在未来的应用前景
智能化学纤维：具有传感、 响应、调节等功能
生物医用化学纤维：用于医 疗、卫生等领域
高性能化学纤维：高强度、 高耐热、高耐磨
航空航天用化学纤维：用于 航空航天领域
环保型化学纤维：可降解、 可循环利用
节能型化学纤维：具有节能、 减排等特点
化学纤维种类、结构等详细介绍
化学纤维种类、结构等详细介绍化学纤维合成纤维是将人工合成的、具有适宜分子量并具有可溶（或可熔）性的线型聚合物，经纺丝成形和后处理而制得的化学纤维。
通常将这类具有成纤性能的聚合物称为成纤聚合物。
与天然纤维和人造纤维相比，合成纤维的原料是由人工合成方法制得的，生产不受自然条件的限制。
合成纤维除了具有化学纤维的一般优越性能，如强度高、质轻、易洗快干、弹性好、不怕霉蛀等外，不同品种的合成纤维各具有某些独特性能。
1.定义合成纤维（synthetics）是化学纤维的一种，是用合成高分子化合物做原料而制得的化学纤维的统称。
它以小分子的有机化合物为原料，经加聚反应或缩聚反应合成的线型有机高分子化合物，如聚丙烯腈、聚酯、聚酰胺等。
从纤维的分类可以看出它属于化学纤维的一个类别。
2.主要品种3.结构分类1.、碳链合成纤维，如聚丙烯纤维(丙纶)、聚丙烯腈纤维(腈纶)、聚乙烯醇缩甲醛纤维(维尼纶)；2、杂链合成纤维，如聚酰胺纤维(锦纶)、聚对苯二甲酸乙二酯(涤纶)等。
4.功用分类1、耐高温纤维，如聚苯咪唑纤维；2、耐高温腐蚀纤维，如聚四氟乙烯；3、高强度纤维，如聚对苯二甲酰对苯二胺；4、耐辐射纤维，如聚酰亚胺纤维；5、另外还有阻燃纤维、高分子光导纤维等。
超细纤维纤维细度达0.5→0.35→0.25→0.27（dpf）的涤纶，规格有：50/144、50/216、50/288超细涤纶。
还有杜邦公司生产的超细尼龙Tactel纤维，直径小于10μm。
做成服装具有极佳柔软手感、透气防水防风效果。
复合纤维主要由PET/COPET或PET/PA组成，海岛型纤维：细度可达0.04-0.06dpf，还有易收缩海岛型复合纤维，可做仿麂皮绒外衣、家纺和工业用布。
复合分割型纤维细度为0.15-0.23（dpf），有DTY丝80/36×12，也可做仿麂皮、桃皮绒纺织品。
吸湿排汗纤维纺织品要达到吸湿排汗功能的方法可采用：（1）纤维截面异形化：Y字型、十字形、W形和骨头形等，增加表面积，纤维表面有更多的凹槽，可提高传递水气效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化学纤维
合成纤维是将人工合成的、具有适宜分子量并具有可溶（或可熔）性的线型聚合物，经纺丝成形和后处理而制得的化学纤维。
通常将这类具有成纤性能的聚合物称为成纤聚合物。
与天然纤维和人造纤维相比，合成纤维的原料是由人工合成方法制得的，生产不受自然条件的限制。
合成纤维除了具有化学纤维的一般优越性能，如强度高、质轻、易洗快干、弹性好、不怕霉蛀等外，不同品种的合成纤维各具有某些独特性能。
1.定义
合成纤维（synthetics）是化学纤维的一种，是用合成高分子化合物做原料而制得的化学纤维的统称。
它以小分子的有机化合物为原料，经加聚反应或缩聚反应合成的线型有机高分子化合物，如聚丙烯腈、聚酯、聚酰胺等。
从纤维的分类可以看出它属于化学纤维的一个类别。
2.主要品种
3.结构分类
1.、碳链合成纤维，如聚丙烯纤维(丙纶)、聚丙烯腈纤维(腈纶)、聚乙烯醇缩甲醛纤维(维尼纶)；
2、杂链合成纤维，如聚酰胺纤维(锦纶)、聚对苯二甲酸乙二酯(涤纶)等。
4.功用分类
1、耐高温纤维，如聚苯咪唑纤维；
2、耐高温腐蚀纤维，如聚四氟乙烯；
3、高强度纤维，如聚对苯二甲酰对苯二胺；
4、耐辐射纤维，如聚酰亚胺纤维；
5、另外还有阻燃纤维、高分子光导纤维等。
超细纤维
纤维细度达0.5→0.35→0.25→0.27（dpf）的涤纶，规格有：50/144、50/216、50/288超细涤纶。
还有杜邦公司生产的超细尼龙Tactel纤维，直径小于10µm。
做成服装具有极佳柔软手感、透气防水防风效果。
复合纤维
主要由PET/COPET或PET/PA组成，海岛型纤维：细度可达0.04-0.06dpf，还有易收缩海岛型复合纤维，可做仿麂皮绒外衣、家纺和工业用布。
复合分割型纤维细度为0.15-0.23（dpf），有DTY丝80/36×12，也可做仿麂皮、桃皮绒纺织品。
吸湿排汗纤维
纺织品要达到吸湿排汗功能的方法可采用：（1）纤维截面异形化：Y字型、十字形、W形和骨头形等，增加表面积，纤维表面有更多的凹槽，可提高传递水气效果。
（2）中空或多孔纤维：利用毛细
管作用和增加表面积原理将汗液迅速扩散出去。
（3）纤维表面化学改性：增加纤维表面亲水性基团（接技或交联方法），达到迅速吸湿的目的。
（4）亲水剂整理：直接用亲水性助剂在印染后处理过程中赋于织物或纤维纱线亲水性。
（5）采用多层织物结构：利用亲水性纤维作内层织物，将人体产生之汗液快速吸收，再经外层织物空隙传导散发至外部，达到舒适凉爽性能。
吸湿排汗纤维有新光合纤CoolTech、中兴纺织股份有限公司的产品Coolplus、南亚塑胶工业股份有限公司的Delight纤维、远东纺织股份有限公司的吸湿排汗纤维涤纶Topcool纤维、日本旭化成株式会社生产的Technofine纤维（W型结构的PET），杜邦公司的CoolMax 纤维等。
易染性涤纶纤维
（1）在分子结构中引进可染性基团（第三单体[1]）如：分子中引进阴离子可染基团的阳离子染料可染涤纶CDP或HCDP和分子中引进阳离子基团的酸性染料可染型涤纶；
（2）改变分子规整性的聚对苯二甲酸1，3丙二醇酯（PTT）纤维和聚对苯二甲酸丁二醇酯（PBT）纤维。
PTT纤维在1941年已有这种聚酯生产专利，由于生产1，3丙二醇（PDO）原料成本很高，一直未实现工业化生产。
直到1995年德国Degussa公司工业化生产了1，3丙二醇，使成本大大降低，随后美国shell公司在1995年5月推出了CorterraPolymer产品，建成了年
产2.2kt丙二醇和年产5.5ktp门生产线，商品名为"Corterra"有长丝和短纤维品种。
还有美国杜邦公司生产的PTT纤维称"Sorona"、日本旭化成公司的"Solo"、韩国SK化学公司、台湾华隆和中国也有PTT生产。
2004年11月加拿大聚合物有限公司建了世界上最大的年产9.5万吨PTT纤维的生产厂。
PTT纤维具有弹性优良、模量较低、手感柔软、易染色等特点，是一种发展前景很大的聚酯纤维。
聚乳酸纤维
生产原料乳酸是从玉米淀粉制得，故也称为玉米纤维，PLA纤维是在美国著名的谷物公司Cargill公司研制成功的玉米聚乳酸树脂的基础上，在1997年该公司和美国DowPolymers公司合股成立了CargillDowPolymers公司，全力发展了聚乳酸原料，到2002年聚乳酸年产已达14万吨，生产的PLA纤维商品名为Ingeo。
日本钟纺、尤尼契卡和可乐丽公司生产的PLA纤维商品分别为Lactron、Terramac 和Plastarch，美国杜邦公司和孟山都等公司也开始开发PLA纤维。
目前，商业化生产的PLA纤维是以玉米淀粉发酵制成乳酸，经脱水聚合反应制得聚乳酸酯溶液进行纺丝加工而成。
PLA纤维之所以受到众多纤维公司和消费者关注，并显示强大的生命力，主要PLA纤维有许多突出的优点：
（1）原料来自于天然植物，容易生物降解，降解产物是乳酸、二氧化碳和水，是新一代环保型可降解聚酯纤维。
（2）有较好的亲水性、毛细管效应和水的扩散性；
（3）模量和弯曲刚度是涤纶一半，故手感柔软；
（4）有良好的回弹性、抗皱性和保形性；
（5）限氧指数较高（L0I24-29），点燃后自熄性好、燃烧发烟量低，有较好阻燃性；
（6）有防紫外线能力，紫外线吸收率低；
（7）折射率低、染色制品显色性好；
（8）易染性，染色温度低于涤纶。
PLA纤维也存在一些缺点：a.耐磨性差，b.熔点低（约175℃）。
其它功能性涤纶
有抗紫外线（Anti-UV）、中空蓄热纤维、抗菌防臭纤维
（Anti-bacterial）、阻燃纤维、远红外纤维、负离子纤维等，这里不再一一介绍了。
各种新纤维开发成功拓展了纺织新原料，开发纺织新品种给纺织印染企业带来了许多挑战和机遇。
5.生产工序
合成纤维的生产有三大工序：合成聚合物制备、纺丝成型、后处理。
6.来源
100多年前，纺织用的材料全部来自于天然物质。
为了种植棉、麻，养蚕，牧羊，要占用大量土地，消耗许多人力物力。
化学纤维出现以后，纺织工业的原料完全依赖农牧业的情况才开始发生变化。
7.发展情况
合成纤维市场与服装行业瞬息万变紧密相连，差别化率有待提高。
合成纤维作为重要的纺织纤维，其地位已经超过天然纤维，广泛应用于各个行业。
2005年1-12月份中国合纤行业实现工业总产值（现价）2248.38
亿元，同比增加25.97%；实现销售产值为2210.63亿元，同比增加26.87%；占化纤行业销售产值2513.37亿元的87.95%。
2005年1-12月份中国合成纤维（包括短纤和长丝）产量为1500.25万吨，同比增加14.19%。
2005年1-12月份合纤行业销售收入2215.91亿元，同比增加27.52%；利润总额34.16亿元，2005年1-12月份合纤行业总资产为1949.11亿元，同比增加12.39%。
2006年1-12月份中国合纤行业实现工业总产值2803.94亿元，同比增加22.08%；资产合计2196亿元，同比增加10.82%；实现销售收入2768.05亿元，同比增加23.11%；完成利润总额43.79亿元，比上
年同期增加13.04亿元，同比上升42.42%；完成出口交货值185.85亿元，同比增加34.11%；行业整体从业人数31.32万人，同比减少0.27%。
2006年1-12月份中国合纤行业产品销售收入为2768.05亿元，产品销售成本为2614.50亿元，产品销售税金和附加为5.87亿元。
2006年1-12月份中国合纤行业销售费用为18.55亿元，同比下降3.39%；管理费
用支出为50.87亿元，同比增加12.63%；财务费用为41.50亿元，同比增加27.14%。
2006年1-12月份中国合成纤维（包括长丝和短纤）产量1860.32万吨，比上年同期增加11.82%。
2007年1-5月中国全部合成纤维制造企业实现累计工业总产值137,716,980千元，比上年同期增长28.64%；实现累计产品销售收入131,962,020千元，比上年同期增长27.57%；实现累计利润总额为3,507,604千元，比上年同期增长了342.89%。
合成纤维面临原油价格的过度波动、原料国产能力严重不足、相对薄弱的研发能力、行业政策变化带来的风险、对外开放的冲击等问题。
所以中国必须加强合成纤维产业规划、加大产业链的优化整合力度、实行差别化发展、提升产品的竞争力、建立和完善反倾销预警机制，促进合成纤维持续健康发展。
