光纤端面处理的三环节

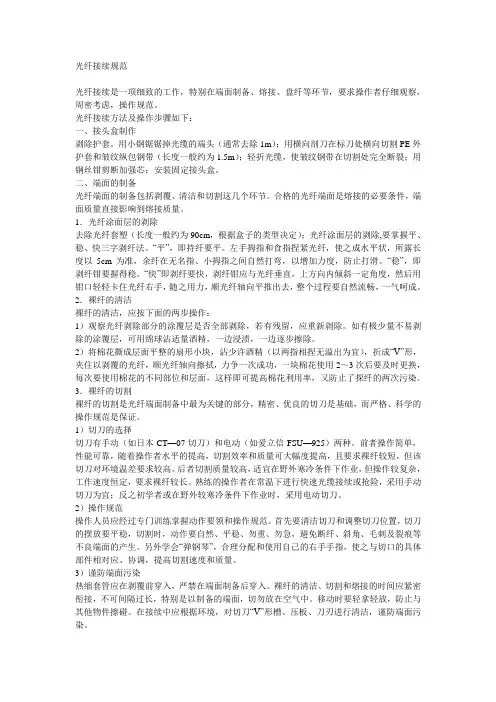

光纤接续规范
光纤接续是一项细致的工作，特别在端面制备、熔接、盘纤等环节，要求操作者仔细观察，周密考虑，操作规范。
光纤接续方法及操作步骤如下：一、接头盒制作剥除护套。
用小钢锯锯掉光缆的端头（通常去除1m）；用横向剖刀在标刀处横向切割PE外护套和皱纹纵包钢带（长度一般约为1.5m）；轻折光缆，使皱纹钢带在切割处完全断裂；用钢丝钳剪断加强芯；安装固定接头盒。
二、端面的制备光纤端面的制备包括剥覆、清洁和切割这几个环节。
合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。
1．光纤涂面层的剥除去除光纤套塑（长度一般约为90cm，根据盒子的类型决定）；光纤涂面层的剥除,要掌握平、稳、快三字剥纤法。
“平”，即持纤要平。
左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。
“稳”，即剥纤钳要握得稳。
“快”即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤右手，随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。
2．裸纤的清洁裸纤的清洁，应按下面的两步操作：1）观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。
如有极少量不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除。
2）将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成“V”形，夹住以剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样即可提高棉花利用率，又防止了探纤的两次污染。
3．裸纤的切割裸纤的切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，而严格、科学的操作规范是保证。
1）切刀的选择切刀有手动（如日本CT—07切刀）和电动（如爱立信FSU—925）两种。
前者操作简单，性能可靠，随着操作者水平的提高，切割效率和质量可大幅度提高，且要求裸纤较短，但该切刀对环境温差要求较高。
光纤端面的研磨方法总则
光纤端面的研磨方法总则光纤是光通信中最基本及最重要的一个组成部份,光纤一词是光导纤维的简称。
光纤的主要材料是石英玻璃,所以事实上光纤是一种比人的头发稍粗的玻璃丝。
一般通信光纤是由纤芯和包层两部份组成而外径为125um至140um。
在讨论光纤端面研磨中,不可不提光纤的损耗。
在光信号通过光纤端面传送中,由于折射或某一些原因,会使光能量衰减了一部份,这就是光纤的传输损耗。
所以光纤端面研磨的效果就显得非常重要了。
而成熟的研磨工艺及优良的研磨系统设备是达到优质研磨效果不可或缺的因素。
以下本文将以研磨优质光纤连接器端面作为讨论的重心。
而本文主旨主要在于分享我们在光纤连接器端面研磨方面的实际经验,而不在于艰涩的理论性的探讨。
简介在光纤跳线生产工艺中,主要可分为三部份。
1、光缆与连接器散件的组装;2、端面研磨3、检查及测试。
而其中以研磨及测试部份对生产优质光纤端面的影响最大。
故厂商往往都非常重视这部份的运作。
而本文亦会集中讨论这部份的工艺。
生产光纤跳线,要达到最佳效果,其中包括了8个要素:1、使用正确的工具及组装程序;2、使用高质素的光纤连接器散件;3、稳定的研磨机器;4、优质的研磨砂纸;5、正确的操作程序;6、精确及可靠的测试仪器;7、有责任感与富有经验的操作员;8、整洁及无尘的工作环境。
生产优质光纤跳线之要素1、使用正确的工具及组装程序--所有的组装程序都必须采用合适的工具, 如脱皮钳,烘炉,针筒及胶水……等等，需要选择专为生产光纤跳线而设计的产品,故千万不能随便使用一般性的工具。
另外,熟练而正确的组装方法,也是不能忽略的一点。
2、使用高质素的光纤连接器散件--高素质的连接器散件也能间接使问题减少，从而更易达到优质的研磨效果。
3、稳定的研磨机--研磨机(Polishing Machine)可说是生产光纤跳线的核心部份,在生产过程中相当大比例的品质问题,都间接或直接与研磨机的稳定性有关。
可见研磨机在光纤跳线中的重要性,本文在“研磨机”一节中会作更详细的探讨。

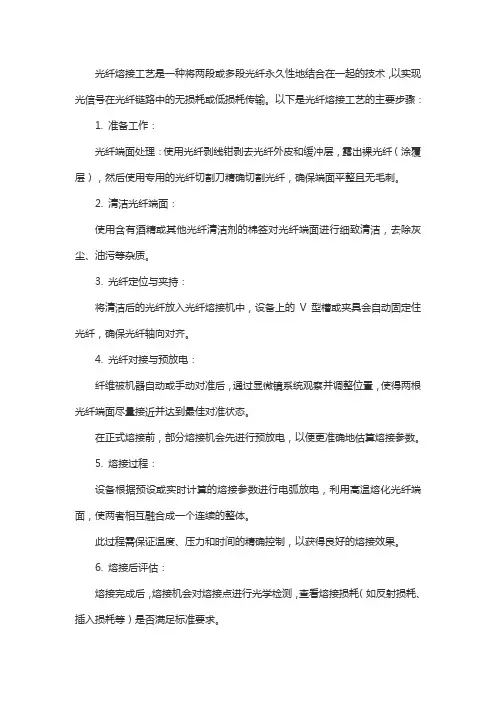

光纤熔接工艺
光纤熔接工艺是一种将两段或多段光纤永久性地结合在一起的技术，以实现光信号在光纤链路中的无损耗或低损耗传输。
以下是光纤熔接工艺的主要步骤：
1. 准备工作：
光纤端面处理：使用光纤剥线钳剥去光纤外皮和缓冲层，露出裸光纤（涂覆层），然后使用专用的光纤切割刀精确切割光纤，确保端面平整且无毛刺。
2. 清洁光纤端面：
使用含有酒精或其他光纤清洁剂的棉签对光纤端面进行细致清洁，去除灰尘、油污等杂质。
3. 光纤定位与夹持：
将清洁后的光纤放入光纤熔接机中，设备上的V型槽或夹具会自动固定住光纤，确保光纤轴向对齐。
4. 光纤对接与预放电：
纤维被机器自动或手动对准后，通过显微镜系统观察并调整位置，使得两根光纤端面尽量接近并达到最佳对准状态。
在正式熔接前，部分熔接机会先进行预放电，以便更准确地估算熔接参数。
5. 熔接过程：
设备根据预设或实时计算的熔接参数进行电弧放电，利用高温熔化光纤端面，使两者相互融合成一个连续的整体。
此过程需保证温度、压力和时间的精确控制，以获得良好的熔接效果。
6. 熔接后评估：
熔接完成后，熔接机会对熔接点进行光学检测，查看熔接损耗（如反射损耗、插入损耗等）是否满足标准要求。
如损耗过大，则可能需要重新调整熔接参数或重新熔接。
7. 保护熔接点：
对于户外或需要长期使用的光纤，熔接点通常会被放置到热缩套管或冷接子内，以提供额外的机械强度和防止环境因素导致的损害。
8. 文档记录：
记录每个熔接点的位置、损耗值以及熔接日期等信息，便于后续维护和故障排查。
以上是一个典型的光纤熔接工艺流程，实际操作时需遵循相关安全规程，并根据所用熔接机的具体型号和功能进行操作。
光纤端面研磨
光纤端面研磨在光通信中，光纤的质量和性能是至关重要的。
而光纤端面的质量直接影响着光传输的效率和质量。
因此，光纤端面的研磨是保证光纤质量的重要环节之一。
一、光纤端面的要求光纤端面的要求主要包括两方面，一是光学性能，二是机械性能。
1. 光学性能光纤的传输效果和质量与其端面的平整度和光泽度有直接关系。
光纤端面应该是光滑、平整、无划痕、无气泡、无杂质等缺陷。
同时，光纤端面的面积也应该足够大，以保证光的传输效率和质量。
2. 机械性能光纤端面的机械性能主要指其强度和耐磨性。
光纤端面应该具有足够的强度，能够承受光纤连接时产生的压力和拉力。
同时，光纤端面的磨损程度也应该尽可能小，以保证其长期稳定的性能。
二、光纤端面研磨的方法光纤端面研磨的方法主要包括机械研磨和化学研磨两种。
1. 机械研磨机械研磨是利用机械力和研磨粒子对光纤端面进行研磨。
机械研磨的优点是研磨速度快、效果好、成本低。
但是，机械研磨也存在一些缺点，比如研磨粒子易产生划痕，研磨过程中产生的热量容易导致光纤变形等。
2. 化学研磨化学研磨是利用化学反应对光纤端面进行研磨。
化学研磨的优点是研磨精度高、不会产生划痕、不会产生热变形等缺点。
但是，化学研磨的成本较高，研磨过程中的化学物质对环境和人体也有一定的危害。
三、光纤端面研磨的步骤光纤端面研磨的步骤主要包括以下几个方面：1. 清洗在进行光纤端面研磨之前，必须先将光纤端面清洗干净，以去除表面的灰尘、油脂、污渍等杂质。
2. 粗磨粗磨是将光纤端面研磨至平整度较高的过程。
一般采用机械研磨的方法，使用较大的研磨粒子进行研磨，以快速去除表面的凹凸不平。
3. 中磨中磨是将光纤端面研磨至更高的平整度的过程。
一般采用机械研磨的方法，使用较小的研磨粒子进行研磨，以去除表面的微小凹凸。
4. 细磨细磨是将光纤端面研磨至最高的平整度的过程。
一般采用化学研磨的方法，使用化学物质进行研磨，以去除表面的微小凹凸和化学反应产生的氧化物等杂质。
光纤端面研磨处理工艺流程
3、端头处理
选取光纤，用金刚石切刀对 光纤端面进行简单切割。
注意： 切割并非用刀切开整个光纤，而 是像划玻璃一样在光纤一侧制造 划痕，再用金刚石刀轻轻碰触即 可将光纤截断。
4、端头去涂覆层
使用剥线钳或丙酮浸泡
将涂覆层从光纤上去除。 剥线钳拨光纤示意图
注意： 拨涂覆层时对光纤的损伤。 所需拨掉的涂覆层长度
6）把皱型定位金属管移到连接器尾端和凯夫拉丝上。
6、切割、研磨
1）用一个光纤刻刀轻轻刻划光纤在环氧珠上的部分使用切削边平行于接头。
金刚石切刀正确的切割位置
2）研磨光纤露出环氧珠部分，直到光纤与环氧珠齐平
3）清洁抛光盘及研磨盘 4）将接头插入抛光盘
注意：
不要让光纤头突出过抛光盘的下表面。 保证光纤头与研磨片最初接触时不破 裂。
光纤端面研磨处理方案
一、光纤研磨方案目的 二、准备材料
三、材料价格及分析 四、光纤工艺流程
一、光纤研磨方案目的 问题： 由于在激光光纤耦合过程中，极易出现光纤端面破损或污染（其中 我们最初买来的10根0.2mm光纤和10根0.4毫米都已损坏，并且我们 买来的光纤端面本身也有质量问题）。
由于以上问题对我们的耦合效率及项目进度都有很大影响， 从而进行该方案的讨论。
二、需选材料
光纤连接器
剥线钳
金刚石切刀
研磨盘
抛光盘
金刚石磨料
针管、清洁剂、环氧胶、擦拭纸、光纤、显微镜、
三、材料价格及分析 第一方案是Thorlab光纤研磨材料的价格，替代方案用相对便宜材料的替换
四、光纤工艺流程
1、备料
2、光纤连接器清洗
把所需使用的光纤连接器浸泡在异丙酮里，浸泡几分钟拿出。 清洗光纤连接器，确认光纤插孔通透。
光纤熔接技术的操作步骤与技巧
光纤熔接技术的操作与技巧光纤熔接主要分为四个步骤：剥、切、熔、护。
所谓的剥：是指将光缆中的光纤芯剥离出来，这其中包括了最外层的塑料层，中间的钢丝，内层中的塑料层及光纤表面的颜色油漆层。
所谓的切：是指将剥好准备熔接的光纤的端面用“切割机”切齐。
所谓的熔：是指将两根光纤在“熔接机”中熔接到一起。
所谓的护：是指将已经熔接好的光纤接头部份用“热缩管”保护起来。
下面将详细介绍各个步骤地操作。
一、端面的制备。
光纤端面的制备包括剥覆、清洁和切割这几个环节。
合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。
1.1 光纤涂面层的剥除熟练掌握平、稳、快三字剥纤法。
“平”，即持纤要平。
左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为它，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。
“稳”，即剥纤钳要握得稳。
“快”，即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤，右手随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。
1.2 裸纤的清洁观察光纤剥除部分的涂覆层是否全部剥除，若有残留应重剥。
如有极少量不易剥除的涂覆层，可用棉球沾适量酒精，边浸渍，边逐步擦除。
一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样既可提高棉花利用率，又防止了探纤的两次污染。
1.3 裸纤的切割切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，严格、科学的操作规范是保证。
（1）切刀的选择切刀有手动和电动两种。
前者操作简单，性能可靠，随操作者水平的提高，切割效率和质量可大幅度提高，且要求裸纤较短，但该切刀对环境温差要求较高。
后者切割质量较高，适宜在野外寒冷条件下作业，但操作较复杂，工作速度恒定，要求裸纤较长。
熟练的操作者在常温下进行快速光缆接续或抢险，采用手动切刀为宜；反之，初学者或在野外较寒冷条件下作业时，直用电动切刀。
（2）操作规范操作人员应经过专门训练掌握动作要领和操作规范。
光纤端面研磨处理工艺流程
光纤端面研磨处理工艺流程首先是预处理。
预处理的目的是为了去除光纤端面的污染物和残留杂质，确保研磨的有效性和可靠性。
预处理一般包括下列几个步骤：1.清洗：使用低含量的有机溶剂或特定的清洗液对光纤端面进行清洗，去除表面的污染物。
清洗时要使用无粉尘的纤维棒，用柔软的布擦拭光纤端面，保持纤维端面的完整性。
2.确认：使用显微镜或光纤检测仪对清洗后的光纤端面进行检查，确认无剩余杂质和损坏。
3.修正：如有需要，对发现的损坏或有问题的光纤进行修复或更换。
完成预处理后，即可进行光纤端面研磨。
1.选择研磨片：根据不同的要求，选择相应的研磨片。
常用的研磨片有金刚砂片、钻石研磨片等。
2.粗磨：使用粗研磨片对光纤端面进行粗磨。
粗磨的目的是迅速修复载波线轮廓，并且去除表面的毛刺和凸起。
3.平磨：使用中号研磨片进行平磨。
平磨能够有效地将光纤端面磨平和光滑。
4.精磨：使用细研磨片进行精磨。
精磨是为了获得更高的光滑度和更好的表面质量。
在进行研磨过程中，要注意研磨片的选用和更换，控制研磨压力和时间，保持稳定的研磨速度。
研磨过程中要经常检查光纤端面的质量，确保符合要求。
研磨完成后，需要对光纤端面进行清洗。
1.清洗：使用无粉尘的纤维棒和特定的清洗液对光纤端面进行清洗，去除研磨过程中产生的残留杂质和污染物。
清洗时要注意不用用力过大，避免损坏光纤。
2.干燥：使用纯净的氮气或其他适用的方法对光纤进行干燥，确保光纤端面干燥无水。
最后，完成清洗后，需要对光纤端面进行检测。
1.检测：使用光纤检测仪或显微镜对光纤端面进行检查，确认光纤端面的质量和精度是否符合要求。
检测时要注意保持光纤端面的干净，避免再次污染。
2.记录：将检测结果进行记录，包括光纤端面的精度、表面质量等信息。
这就是光纤端面研磨处理的工艺流程，通过预处理、研磨、清洗和检测等步骤，可以确保光纤端面的质量和精度，提高光纤连接的可靠性和性能。
光纤端面研磨处理工艺流程
05 清洁与检查
使用无水乙醇清洁光纤端面
清洁目的：去除光纤端面上的污渍 和杂质，提高端面质量和光信号传 输效率
清洁注意事项：清洁后应立即进行 干燥处理，避免残留物对端面造成 影响
添加标题
添加标题
添加标题
添加标题
清洁方法：使用无水乙醇（或丙酮） 浸泡或擦拭光纤端面，注意避免损 坏涂层和纤芯结构
清洁效果评估：通过目视检查、擦 拭纸巾等方法对清洁效果进行评估， 确保端面干净无痕
光纤端面研磨处理工 艺流程
XX,a click to unlimited possibilities
汇报人：XX
目录 /目录
01
研磨前的准备
02
粗磨阶段
04
抛光阶段
05
清洁与检查
03
细磨阶段
06
结束工作
01 研磨前的准备
清洁光纤
准备工具：酒精、 无尘布、光纤切 割刀
操作步骤：使用酒 精擦拭光纤表面， 使用无尘布清除光 纤端面杂质
感谢您的观看
汇报人：XX
添加标题
添加标题
添加标题
添加标题
方法：使用特殊的封装材料和工艺
注意事项：确保封装材料的兼容性 和端面的清洁度
填写研磨记录表
记录研磨过程中的各项参数，如研磨盘转速、研磨液浓度等 记录研磨后光纤端面的形貌和光学性能，如端面平整度、反射率等 填写研磨操作人员和研磨时间等信息 保存研磨记录表，以便后续分析和改进
06 结束工作
整理研磨工具和材料
清洗研磨工具和材料，确保无残留 物
检查研磨工具和材料的磨损情况， 及时更换
添加标题
添加标题
添加标题
添加标题
分类整理研磨工具和材料，以便下 次使用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
所谓光纤端面处理也称为端面制备，是光纤技术中的关键工序，主要包括剥覆、清洁和切割三个环节。
如下：
1、光纤涂覆层的剥除
去除光纤涂覆层是光纤端面处理的第一步。
可以用剥线钳和刀片两种方法进行剥除。
当采用剥线钳剥除时，左手拇指和食指捏紧光纤，所露长度为5cm左右，余纤在无名指和小拇指之间自然打弯，以增加力度，防止打滑，剥线钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤，右手随之用力，顺光纤轴向平推出去，整个过程要自然流畅，争取一次成功;当采用刀片剥除时，首先用浓硫酸浸泡3~5cm长的光纤端头1~2分钟，用酒精棉擦拭干净[2]。
左手捏紧光纤，持纤要平，防止打滑，右手用刀片沿光纤向端头方向，与光纤成一定倾斜角度，顺次剥除表面涂敷层聚合物材料，采用这种方法克服了采用化学溶剂法长时间浸泡光纤腐蚀严重的缺点，而且比用剥线钳或刀片直接刮除更容易、去除更干净，不易损伤光纤包层侧面部分。
2、包层表面的清洁
观察光纤剥除部分的包层是否全部去除，若有残留必须去掉，如有极少量不易剥除的涂覆层，可用棉球沾适量酒精，边浸渍，边擦除。
将脱脂棉撕成层面平整的扇形小块，沾少许酒精(以两指相捏无溢出为宜)，折成V形，夹住已剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样既可提高棉花利用率，又防止对光纤包层表面的二次污染。
3、光纤端面切割
切割是光纤端面制备中最关键的步骤，精密优质的切刀是基础，严格科学的操作规范是保证。
常用切刀有笔式切割刀和台式光纤切割刀。
使用笔式切割刀切割光纤时，光纤放置在手指上，另一手持刀在距离端头5mm左右的位置处沿垂直光纤轴线方向切割光纤，然后轻轻将切除的端头取下;使用台式光纤切割刀进行操作时，首先要清洁切刀刀片、放置光纤的V型槽和定位压板，并调整切刀位置使其摆放平稳。
切割时动作要平稳自然，勿重、勿急，避免断纤、斜角、毛刺和裂痕等不良端面的产生。
表面的清洁和切割的时间应紧密衔接，不可间隔过长，特别是已制备的端面切勿放在污浊的空气中。
移动时要轻拿轻放，防止与其它物件擦碰。
