砂浆立方体的抗压强度试验
砂浆立方体的抗压强度试验
1.参考规范
行业标准《建筑砂浆基本性能试验方法》（JGJ70-90）
2.试件制备
（1）制作砌筑砂浆试件时，将无底试模放在预先铺有吸水性较好的湿纸的普通粘土砖上（砖的吸水率不小于10%，含水率不大于2%），试模内壁事先涂刷脱膜剂或薄层机油。
（2）放在砖上的湿纸，应为湿的新闻纸（或其他未粘过胶凝材料的纸），纸的大小要以能盖过砖的四边为准，砖的使用面要求平整，凡砖四个垂直面粘过水泥或其他胶结材料后，不允许再使用。
（3）向试模内一次注满砂浆，用捣棒均匀由外向里按螺旋方向插捣25次，为了防止低稠度砂浆插捣后，可能留下孔洞，允许用油灰刀沿模壁插数次，使砂浆高出试模顶面6~8mm。
（4）当砂浆表面开始出现麻斑状态时（约15~30min）将高出部分的砂浆沿试模顶面削去抹平。
3.试件养护
（1）试件制作后应在（20±5）℃温度环境下停置一昼夜（24±2）h，当气温较低时，可适用延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。
试件拆模后，应在标准养护条件下，继续养护至28d，然后进行试压。
（2）标准养护条件
i.水泥混合砂浆应为温度（20±3）℃，相对温度60%-80%；
ii.水泥砂浆和微沫砂浆应为温度（20±3）℃，相对湿度90%以上；
iii.养护期间，试件彼此间隔不少于10mm。
（3）当无标准养护条件时，可采用自然养护
i.水泥混合砂浆应在正常温度，相对湿度为60%-80%的条件下（如养护箱中或不通风的室内）养护；
ii.水泥砂浆和微沫砂浆应在正常温度并保持试块表面湿润的状态下（如湿砂堆中）养护；
iii.养护期间必须作好温度记录。
4.主要仪器设备
（1）压力试验机
（2）试模
（3）捣棒、垫板等。
5.立方体抗压强度试验
（1）试件从养护地点取出后，应尽快进行试验，以免试件内部的温度发生显著变化。
试验前先将试件擦试干净，测量尺寸，并检查其外观。
试件尺寸测量精确至1mm，并据此计算试件的承压面积。
如实测尺寸与公称尺寸之差不超过1mm，可按公称尺寸进行计算。
（2）将试件安放在试验机的下压板上（或下垫板上），试件的承压面应与成型时的顶面垂直，试件中心应与试验机下压板中心对准。
开动试验机，当上压板与试件（或上垫板）接近时，调整球座，使接触面均衡承压。
试验时应连续而均匀地加荷，加荷速度应为0.5~1.5kN/s （砂浆强度5MPa 以下时，取下限时宜；砂浆强度5MPa 以上时，取上限为宜），当试件接近破坏而开始迅速变形时，停止调整试验油门，直至试件破坏，然后记录破坏荷载。
6.试验结果计算与处理
（1）砂浆立方体抗压强度应按下式计算，精确至0.1Mpa 。
A P f cu m ,
式中 cu m f ，——砂浆立方体试件的抗压强度值，MPa ；
P ——试件破坏荷载，N ；
A ——试件承压面积，mm 2。
（2）以6个试件测定值的算术平均值作为该组试件的抗压强度值，平均值计算精确至0.1 MPa 。
当6个试件的最大值或最小值与平均值的差超过20%时，以中间4个试件的平均值作为该组试件的抗压强度值。
砂浆立方体抗压强度实验
f3={32.8*1000/70.7*70.7}*1.35=8.9Mpa
3个测值中的最大值（13.5）超过中间
值（8.9）的15%，所以取中间值作为 改组试件的抗压强度
有一组边长70.7mm砂浆立方体试件3 块，在标准条件下养护28天后，测得 破坏荷载分别为： 50.0KN、 32.3KN、 32.8KN. 试计算混凝土28天的标准立 方体抗压强度。
解：f1={50.0*1000/70.7*70.7}*1.35=13.5 Mpa f2={32.3*1000/70.7*70.7}*1.35=8.7Mpa
测定砂浆的实际强度，确定砂浆是
否达到设计要求的强度 采用标准：JGJ/T70-2009《建筑 用砂基本性能试验方法标准》
试件制作后应在室温为（20±5）℃的环境下静置 （24±2）h，当气温较低时，可适当延 长时间， 但不应超过两昼夜，然后对试件进行编号、拆模。 试件拆模后应立即放入温度为（20 ±2）℃，相对 湿度为 90%以上的标准养护室中养护。养护期间， 试件彼此间隔不小于 10mm，混 合砂浆试件上面 应覆盖以防有水滴在试件上。
开动试验机，当上压板与试件（或上垫板） 接近时， 调整球座，使接触面均衡受压。承压试验应连续而 均匀地加荷，加荷速度应为每秒钟0.25kN～ 1.5kN（砂浆强度不大于 5MPa 时，宜取下限，砂 浆强度大于 5MPa 时，宜取上限），当 试件接近 破坏而开始迅速变形时，停止调整试验机油门，直 至试件破坏，然后记录破坏荷载。
1、压力试验机，其性能应符合下列要求： ①其精度为±1%； ②试件破坏荷载应不小于压力机量程的20%，且不 应大于全程量的80%； ③应具有加荷指示装置或加荷速度控制装置，并应 能均匀、连续地加荷
砂浆抗压强度试验
砂浆抗压强度试验简介砂浆抗压强度试验是一种常用的测试方法，用于评估砂浆的强度和质量。
该试验通过施加压力来测量砂浆在抗压力下的承载能力，以确定其性能和适用性。
本文将详细介绍砂浆抗压强度试验的原理、步骤和注意事项。
原理砂浆抗压强度试验基于材料的弹性和塑性变形特性，通过加载和监测试样在压力下的变形，来计算其抗压强度。
试样通常为规定尺寸的立方体或圆柱体，在压力作用下，通过测量试样的变形或断裂载荷，确定砂浆的抗压强度。
步骤1. 准备试样根据所需的砂浆类型和试验标准，制备适量的砂浆混合物。
混合物通常由水、水泥和沙子按一定配比混合而成。
将混合物填充到试模中，并用光滑的平板压实。
2. 保养试样在试样充分固化前，需要进行保养以确保砂浆获得最佳强度。
保养条件可能包括水浸养、湿浸养或环境控制。
根据试验标准和砂浆类型的要求，制定相应的保养计划。
3. 试验操作将试样取出后，使用合适的夹具放置在试验机的加载平台上。
试样的加载方向和观察通常是垂直向上的。
加载速率应符合试验标准的要求。
开始加载后，记录加载力和位移的变化。
4. 测试结果和数据处理根据试验中得到的加载力和位移数据，计算砂浆的抗压强度。
通常使用试验机的控制软件或数据采集系统来自动记录数据，并用计算机进行后续数据处理。
根据试验标准和需要，可以计算出弹性模量、应变率等其他参数。
5. 结果评估和报告根据试验结果，对砂浆的强度进行评估和比较。
根据试验需求，编写详细的试验报告，包括试验目的、试验方法、试样信息、试验结果和分析、结论等内容。
注意事项1. 实验环境控制试验室的温度和湿度可能对试验结果产生影响。
在进行试验前，应确保试验环境的稳定性，以减小环境因素对试验结果的影响。
2. 试样制备和保养试样的制备和保养过程应严格按照试验标准执行，以确保试样质量的一致性。
试样的固化时间和保养方式也应根据标准要求进行控制。
3. 试验机操作和校准试验机的操作应熟悉，并进行定期校准，以确保试验结果的准确性。
实验(七)砂浆抗压强度实验

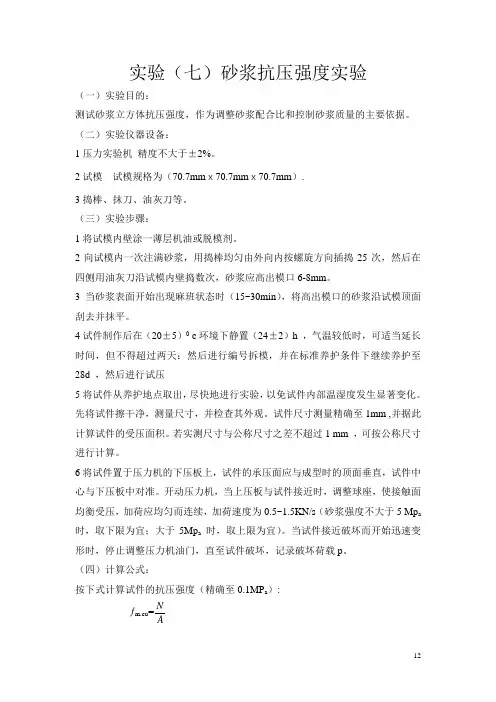

实验（七）砂浆抗压强度实验（一）实验目的：测试砂浆立方体抗压强度，作为调整砂浆配合比和控制砂浆质量的主要依据。
（二）实验仪器设备：1压力实验机精度不大于±2%。
2试模试模规格为（70.7mmｘ70.7mmｘ70.7mm）.3捣棒、抹刀、油灰刀等。
（三）实验步骤：1将试模内壁涂一薄层机油或脱模剂。
2向试模内一次注满砂浆，用捣棒均匀由外向内按螺旋方向插捣25次，然后在四侧用油灰刀沿试模内壁捣数次，砂浆应高出模口6-8mm。
3当砂浆表面开始出现麻班状态时（15~30min），将高出模口的砂浆沿试模顶面刮去并抹平。
4试件制作后在（20±5）0 c环境下静置（24±2）h ，气温较低时，可适当延长时间，但不得超过两天：然后进行编号拆模，并在标准养护条件下继续养护至28d ，然后进行试压5将试件从养护地点取出，尽快地进行实验，以免试件内部温湿度发生显著变化。
先将试件擦干净，测量尺寸，并检查其外观。
试件尺寸测量精确至1mm ,并据此计算试件的受压面积。
若实测尺寸与公称尺寸之差不超过1 mm ，可按公称尺寸进行计算。
6将试件置于压力机的下压板上，试件的承压面应与成型时的顶面垂直，试件中心与下压板中对准。
开动压力机，当上压板与试件接近时，调整球座，使接触面均衡受压，加荷应均匀而连续，加荷速度为0.5~1.5KN/s（砂浆强度不大于5 Mp a 时，取下限为宜；大于5Mp a时，取上限为宜）。
当试件接近破坏而开始迅速变形时，停止调整压力机油门，直至试件破坏，记录破坏荷载p。
（四）计算公式：按下式计算试件的抗压强度（精确至0.1MP a）:Nƒm.cu=A式中ƒm.cu—砂浆立方体抗压强度，MP a;N----破坏荷载，N;A---试件承压面积，mm2。
砂浆抗压强度实验报告。
砂浆试题(判断)
砂浆试题判断题1、砂浆立方体抗压强度试验，试件的安放在承压板上，以试件成型时的顶面做承压面加载直至试件破坏。
（2、砌筑砂浆配合比设计时，砌筑砂浆稠度、分层度、试配抗压强度必须同时符合要求。
（3、混合砂浆中的用水量，应包括石灰膏或黏土膏中的水。
（4、砂浆凝结时间试验是指砂浆拌合物自加水拌合起，在规定的试验条件下，在砂浆凝结时间测定仪上测定其贯入阻力达到0.5MPa时所需要的时间。
（5、砂浆立方体抗压强度所用试模尺寸为：70mm×70mm×70mm。
（6、砂浆的和易性包括流动性和保水性两个方面。
（7、砌筑砂浆中掺入的砂浆外加剂，应具有法定检测机构出具的该产品砌体强度型式检验报告，并经砂浆性能试验合格后，方可使用。
（8、《建筑砂浆基本性能试验方法标准》代号为JGJ/T70-2009。
（9、当施工过程中进行砂浆试验时，砂浆取样方法应按相应的施工验收规范执行，并宜在现场搅拌点或预拌砂浆卸料点的至少10个不同部位及时取样。
（10、砂浆强度等级为M7.5，施工水平为优良时，砂浆强度标准差σ应选用1.50。
（）11、配制砂浆强度等级为M5，施工水平为优良时，砂浆强度标准差σ选用1.00。
（）12、砂浆强度等级为M10，施工水平为一般时，砂浆强度标准差σ应选用2.00。
（）13、砂浆试模应定期进行自检，自检周期宜为六个月。
（）14、凝结时间的确定可采用图示法或内插法，有争议时应以图示法为准。
（）15、试验室砂浆拌合物性能试验时，对水泥、掺加料和外加剂的称量精度均为±1.0％。
（）16、砂浆立方体抗压强度换算系数K取值为1.35。
（）17、现行的《建筑砂浆基本性能试验方法标准》代号为JGJ 70-1990。
（）18、由水泥、粗骨料、和水配制而成的砂浆为水泥砂浆。
（）19、由水泥、细骨料、掺和料和水配制而成的砂浆为水泥混合砂浆。
（）20、对于湿土中的砖石基础一般采用水泥石灰砂浆。
（）21、立方体抗压强度试件每组应为6个。
砂浆抗压强度试验
砂浆抗压强度试验砂浆抗压强度试验是用于评估砂浆在受力时能承受多大压力的试验。
砂浆由水泥、砂子和水混合而成，是建筑业中常用的材料。
砂浆的抗压强度是衡量砂浆质量的重要指标之一，也是评估砂浆能否在工程中使用的重要标准。
砂浆抗压强度试验可以通过不同的方法进行。
其中最常用的方法是标准立方体压缩试验。
试验过程中，需要制作标准立方体砂浆试块，并在规定的时间内进行养护。
试验时，将试块放置在压力机上，逐渐施加压力，直到试块破裂。
通过测量试块破裂前所承受的最大压力，可以计算出砂浆的抗压强度。
除了标准立方体压缩试验外，还有钢管法、细管法、水压试验和振动法等方法。
这些方法的原理和步骤不同，但都可以用来评估砂浆的抗压强度。
砂浆抗压强度与砂浆的成分、配合比、水灰比、养护时间等因素密切相关。
不同的成分、配合比和水灰比会影响砂浆的强度。
较低的水灰比可以提高砂浆的强度，但如果水灰比过低，砂浆的可塑性和可加工性会降低，不利于现场施工。
养护时间越长，砂浆的抗压强度越高。
砂浆的抗压强度对建筑工程的质量和安全至关重要。
在施工过程中，需要根据设计要求制作砂浆，并进行抗压强度试验。
根据试验结果，调整砂浆的成分和配合比，以确保砂浆的强度符合设计要求。
同时，在施工中，需要进行养护，以提高砂浆的抗压强度。
如果砂浆抗压强度不足，可能会对建筑物的使用寿命和安全性产生潜在的威胁。
砂浆抗压强度试验是建筑工程中必不可少的一项试验。
通过试验，可以评估砂浆的抗压强度，为工程质量和安全提供保障。
在施工中，需要严格按照设计要求制作砂浆，并进行抗压强度试验和养护，以确保砂浆的质量和强度符合要求。
水泥砂浆立方体抗压强度试验报告
试样依据 JTG E30-2005
试样描述 表面平整，尺寸符合要求
送样人 葛宝良
设计强度 （MPa)
组 号
部位
M7.5
制件 试验 龄期 日期 日期 （d）
试件尺寸 （mm）
试件编号 1
破坏荷 载
（KN）
46.0
2
1
K1+949 八字墙基
础
2020. 5.26
2020. 6.23
28
70.7*70.7*70 .7
3 4
547.1 47.7 50源自3 43.4643.7
1
43.2
2
2
K1+949 八字墙基
础
2020. 5.26
2020. 6.23
28
70.7*70.7*70 .7
3 4
5
47.2 49.3 45.0 45.4
6
45.5
抗压强度（MPa）
单值
平均
9.2
9.4
9.5 9.3
10.1
8.7
8.7
8.6
卢龙县2020年农村公路危桥改造工程（上荆子桥）
水泥砂浆立方体抗压强度试验
工程名称：卢龙县2020年农村公路危桥改造工程（上荆子桥） 合同号: 试验编号：
单位名称 北京炬桓工程项目管理有限公司
试验单位
北京炬桓鑫诚工程质量检测 有限公司
试样名称 砂浆试块
试验日期 2020.6.23
现场桩号 K1+949 八字墙基础
9.4
9.9 9.2
9.0
9.1
9.1
备注
试验：
审核:
批准：
砂浆试验新标准
原《建筑砂浆基本性能试验方法》JGJ/70-90已废止，现建筑砂浆试块制作、检验应按《建筑砂浆基本性能试验方法》JGJ/T70-2009的规定执行，具体情况如下：一、《建筑砂浆基本性能试验方法》JGJ/T70-2009的施行日期为2009年6月1日。
二、本标准适用于以无机胶凝材料、细集料、掺合料为主要材料，用于工业与民用建筑物（构筑物）的砌筑、抹灰、地面工程及其他用途的建筑砂浆的基本性能试验。
三、立方体抗压强度试件制作和养护应按下列步骤进行。
1、采用立方体试件，每组试件3个。
2、试模：尺寸为70.7mm×70.7mm的带底试模，材质应具有足够的刚度并拆装方便。
试模的内表面应机械加工，其不平度应为每100mm 不超过0.05mm,组装后各相邻面的不垂直度不应超过±0.5°。
3、应用黄油等密封材料涂抹试模的外接缝，试模内涂刷薄层机油或脱模剂，将拌制好的砂浆一次装满砂浆试模，成型方法根据稠度而定。
当砂浆稠度大于50mm时，应采用人工插捣法，当砂浆稠度不大于50mm时，采用机械振动法；①采用人工插捣法时，用捣棒均匀由外向里按螺旋方向插捣25次，插捣过程中如砂浆沉落到低于试模口，应随时添加砂浆，用油灰刀沿模壁插数次，并用手将试模一边抬高5mm-10mm各振动5次，使砂浆高出试模顶面6-8mm。
②采用机械振动法时，将砂浆拌合物一次装满试模，放置在振动台上，振动时试模不得跳动，振5-10s或持续到表面出浆为止，不得过振。
振动过程中如沉入到低于试模口，应随时添加砂浆。
4、当砂浆表面水分稍干后，将高出部分的砂浆沿试模顶面削去并抹平。
5、试件制作后应在20±5℃温度环境下停置（24±2h），当气温较低时，可适当延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。
试件拆模后，应立即放入温度为（20±2）℃，相对湿度90%以上的标准养护室中养护。
，养护期间，试件彼此间隔不小于10mm，混合砂浆试件上面应覆盖以防有水滴在试件上。
砂浆立方体试块抗压强度试验报告
砂浆立方体试块抗压强度试验报告摘要：本次试验旨在研究不同配制比例砂浆的抗压强度特性。
通过制备不同配比的砂浆试块，并进行抗压实验，得出了各组试样的抗压强度数据。
结果表明，砂浆配比中水灰比对其抗压强度有较大影响，适当控制水灰比可以显著提高砂浆的强度。
1.引言砂浆作为一种常见的建筑材料，其抗压强度是衡量其质量的重要指标之一、通过试验研究不同配比的砂浆的抗压强度特性，既可以为砂浆配比的选择提供参考，也可以为工程实践中的砂浆应用提供依据。
2.实验方法和原理2.1实验材料和设备本试验使用的主要材料包括水泥、砂子和水。
设备包括配料器、搅拌器、振动台和压力机等。
2.2实验步骤(1)配制砂浆试块：按照不同的配比比例将水泥、砂子和水按一定比例混合，并使用搅拌器搅拌，得到砂浆混合物。
(2)制作试块：将砂浆混合物倒入试块模具中，压实并震动，待试块表面平整。
(3)养护试块：将制作好的试块放入水槽中养护，保持一定的湿润度，以保证试块的养护质量。
(4)试验前处理：试验前将试块从水槽中取出，去除表面多余的水分，并对试块进行编号。
(5)抗压强度试验：将试块放入压力机中，逐渐增加压力，测定试块破坏的抗压强度。
3.实验结果和分析表1：不同配比砂浆的抗压强度数据试样编号，水泥(kg)，砂子(kg)，水(kg)，试块尺寸(mm)，抗压强度(MPa)-------，--------，-------，---------，-----------，-----------1，150，500，75，100×100×100，2.52，200，500，75，100×100×100，3.03，150，600，75，100×100×100，2.84，200，600，75，100×100×100，3.2...根据实验数据可以得出以下结论：根据试验数据分析，可以看出试样2的抗压强度要高于试样1，这是由于试样2中水泥用量相对较大，并且砂子用量相对稳定的结果；同样，试样4的抗压强度也要高于试样3，这是由于试样4中砂子用量相对较大的结果。
砂浆试验
砂浆试验1目的为了对砂浆的配合比设计、新拌砂浆性能、砂浆长久性能等检验，特制定此试验作为检测依据。
2适用范围本试验方案适用于工业与民用建筑砂浆性能检测。
3编制依据3.1JGJ/T98-2000《砌筑砂浆配合比设计规程》3.2GJ70-90 《建筑砂浆基本性能试验方法》4试验项目概述4.1配合比设计砂浆的配合比应根据原材料性能及对砂浆的技术要求进行计算，并经试验室试配试验，再进行调整后确定。
4.2砂浆的立方体抗压强度试验是检验混凝土的长久性能5试验准备5.1人员有建筑材料试验岗位证书试验员、记录员各一人，所有试验人员须经过专业技术培训。
5.2仪器设备万能试验机（压力机）、砂浆稠度仪、砂浆分层度仪、低温箱等。
6试验条件养护室温湿度：•温度为20±3℃，相对湿度大于50％。
7试验步骤及方法7.1配合比设计7.1.1根据砂浆等级，选用“水泥等级”，水泥砂浆采用的水泥其强度等级不宜大于32.5级, 水泥混合砂浆采用的水泥,其强度等级不宜大于42.5。
7.1.2砂：宜采用中砂，砂的含泥量不应超过5％。
强度等级为2.5的水泥混合砂浆，砂的含泥量不应超过10％。
7.1.3石灰膏：熟化时间应大于或等于7天。
7.1.4根据砌体情况，设计出砂浆要求的稠度。
7.1.5选配合比，其强度应按设计等级提高15％。
ƒm,o =ƒ2+0.645σ7.1.6配合比计算：水泥用量的计算1000（ƒm,o -β）Ｑc ＝────────α׃ce式中：Ｑc--水泥用量，精确至1kgƒm,o--砂浆试配强度，精确至0.1MPaƒce--水泥的实测强度，精确至0.1MPaα、β—砂浆的特征系数，其中α=3.03,β=-15.09。
注：•水泥用量也可根据已知水泥强度和砂浆强度，Ｒp查表（有关资料）。
7.1.7计算掺合料的量每立方砂浆的掺合料用量按下式计算：ＱＤ＝ＱA-ＱC式中：ＱＤ--每立方米砂浆的掺合量，精确至1kgＱA--每立方米砂浆中水泥和掺加料的总量，精确至1kg，宜在300～350 kg/m3之间。
c109-c109m-99水泥砂浆抗压强度标准试验方法
水硬水泥砂浆抗压强度的标准试验方法(采用2英寸或50毫米立方体试样)1本标准以固定编号C 109/C 109M刊发；紧随编号后的数字表示最初采用的年份，或是修订版的最后修订年份。
圆括号中的数字表示最新重新批准的年份。
上标(ε)表示自上一修订版或重新批准后的编辑性修改。
本标准已获得（美国）国防部批准使用。
1适用范围：1.1本试验方法介绍了采用2英寸或50毫米立方体试样确定水硬水泥砂浆抗压强度的方法。
注释1：C349试验方法中提供了有关于此确定方法的备选程序（不打算用于验收试验）。
1.2该试验方法中介绍了试验中所用的英寸-磅或国际单位制。
任一单位制中采用的数值均应分别被视为标准值。
本文中，国际单位制均显示于括号中。
每一种单位制中规定的数值与另一单位制并不完全对等；因此，每一种单位制均应单独使用。
如果两种单位制混用，则可能导致与规范不符。
1.3在获得国际单位制单位数值时，应采用国际单位制单位进行测量或根据其它单位制所作的测量值而进行适当转换。
在转换和舍入时，应按照IEEE/ASTM SI-10标准中关于用其它计量单位所做的测量中所规定的准则。
1.4本标准并非旨在解决所有与标准使用相关的安全问题（如有）。
本标准使用者有责任确立适用的安全和健康规范并在使用前评估其是否符合有关条例。
2参考文件：2.1美国材料与试验协会（ASTM）标准：C 230水硬水泥试验用流动台规范2 Specification for Flow Table for Use in Tests of Hydraulic CementC 305塑性稠度的水硬水泥泥浆和砂浆机械搅拌规程2 Practice for Mechanical Mixing of Hydraulic Cement Pastes and Mortars of Plastic ConsistencyC 349水硬水泥砂浆抗压强度的试验方法（使用棱柱体弯曲时破碎部分）2 Test Method for Compressive Strength of Hydraulic Cement Mortars (Using Portions of Prisms Broken in Flexure)C 511水硬水泥和混凝土试验用湿气箱、湿气室和贮水罐规范2 Specification for Moist Cabinets, Moist Rooms and Water Storage Tanks Used in the Testing of Hydraulic Cements and ConcretesC 670建筑材料试验方法的精度和偏差说明制备规程3 Practice for Preparing Precision and Bias Statements for Test Methods for Construction MaterialsC 778标准砂规范2 Specification for Standard SandC 1005水硬水泥物理试验用重量与称重设备规范2 Specification for Weights and Weighing Devices for Use in Physical Testing of Hydraulic CementsEEE/ASTM SI 10国际单位制（SI）使用标准：现代米制4 Standard for Use of the international1本试验方法归属于ASTM C-1水泥委员会管辖，由C01.27强度分委员会直接负责。
