电容式触控技术解析-ITO篇
电容式触控技术解析
第三章LAYOUT 分析
3.1 什么是ITO
ITO 是Indium Tin Oxides的缩写，中文意为：氧化铟锡，是一种N型氧化物半导体。ITO薄膜即铟锡氧化物半导体透明导电膜，主要的性能指标是电阻率和光透过率。。下面介绍一些关于ITO的分类：
3.1.1 ITO GLASS
ITO GLASS，是通过ITO导电膜玻璃生产线,在无尘的生产环境中,利用平面磁控技术,在超薄玻璃上溅射氧化铟锡导电薄膜镀层并经高温退火处理得到的.
下面介绍一下关于ITO GLASS的分类：
（1）.按阻抗分类
分为高电阻玻璃（电阻在150~500奥姆）、普通玻璃（电阻在60~150奥姆）、
低电阻玻璃（电阻小于60奥姆）。高电阻玻璃一般用于静电防护、触控屏幕
制作用；普通玻璃一般用于TN类液晶显示器和电子抗干扰；低电阻玻璃一般用于STN液晶显示器和透明线路板。
（2）.按尺寸分类
分为14”x14”、14”x16”、20”x24”等规格
（3）. 按厚度分类
分为2.0mm、1.1mm、0.7mm、0.55mm、0.4mm、0.3mm等规格，厚度在0.5mm以下的主要用于STN液晶显示器产品。
（4）. 按平整度分类
分为抛光玻璃和普通玻璃。
3.1.2 ITO FILM
ITO FILM 是指有硬涂层处理的PET胶片，是由PET和经过UV处理的耐化学试剂硬涂层组成。
常用的ITO FILM按层数分类，一般分为单层，两层和三层。
ITO FILM与ITO GLASS在实际的生产过程中是有区别的，ITO在正式上生产线之前，需要进行一道调质处理程序，即所谓的ITO FILM 老化程序。3.1.3 ITO 镀膜方式
（1）真空蒸渡
是指在真空状态（约0.01pa以下压力）下，加热金属，氧化物，硫化物等使之挥发气化，从而在载体上形成薄膜层的技术。
真空蒸渡方式的分类：（1）电阻加热
（2）高频感应加热
（3）电子束加热
（2）溅镀
是指在真空状态下发生电离子化的高能粒子装机靶材，从而使构成靶材的成分作为粒子溅出并附着于薄膜表面的加工工艺。
溅镀成膜的方式分类：（1）DC磁控管
（2）MC磁控管
（3）凝胶法（So——Gel）
是指现将ITO成分的粉末以液态之分散剂的形式均匀的悬浮于液体之中，再以旋镀（Spinning Coating）或者锓镀（Dipping Coating）的方式在载体表面形成一层液态薄膜，走后再以高温将液体蒸发，并将ITO粉末烧成质密薄膜状。
3.1.5 ITO的结构
1. 薄膜对薄膜结构
2. 薄膜对玻璃结构
P2_1
P2_2
P2_3 3. 薄膜对薄膜含承托结构
4. 电容式结构
3.1.6 ITO的制程
ITO FILM与ITO GLASS中ITO材质，银浆线材质，加工工艺
1. FILM的生产流程
FILM——开料——缩水——印耐酸——绝缘——粘胶——依规格书印刷2. GLASS的生产流程
GLASS——清洗——印耐酸——印引银胶——绝缘点——粘胶——依规
格书印刷
3.1.7 搭配ITO玻璃与搭配FILM的不同点
由于电容屏很容易受到终端系统内各种电磁辐射的干扰，所以，要做到平稳的rowdata值和流畅的画线效果，就会对IC的处理速度和抗干扰性方面有着很高的要求。
3.2单层布线
3.3双层布线
3.4 ITO布线的注意事项
3.4.1 蛇形走线，保持扫描线周围环境相等
3.4.2 所有的导线在一边连接（即单边走线）

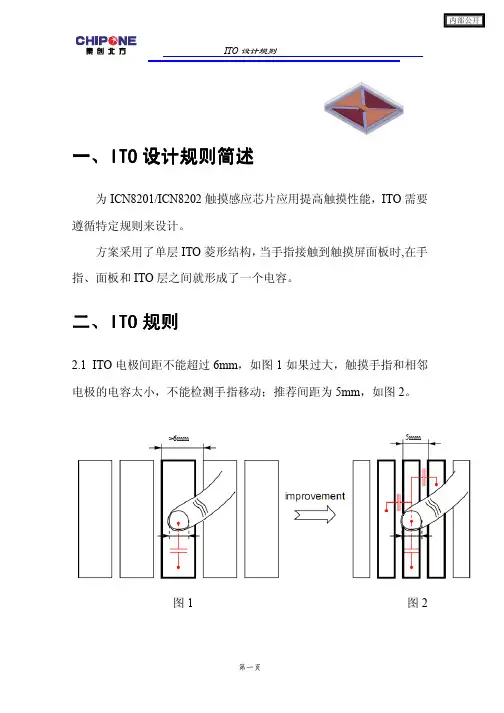

3.4.3 保证每个pitch不超过6mm，理想值为5mm
3.4.4 保证pattern之间的宽度与间距相等
3.4.5 走向轨迹与dummy先匹配
3.4.6 在x扫描线与y扫面线之间进行隔离
3.4.7 Trace & Shielding 不少于4mm
3.4.8 ITO布线举例
电容式触摸按键设计指南
Capacitive Touch Sensor Design Guide October 16, 2008 Copyright ? 2007-2008 Yured International Co., Ltd.1YU-TECH-0002-012-1
(3) (3) (5) (9) (11) (11) (17) (20) Copyright ? 2007-2008 Yured International Co., Ltd.2YU-TECH-0002-012-1
Copyright ? 2007-2008 Yured International Co., Ltd.3 YU-TECH-0002-012-1 1. 2. ( ) 3M 468MP NITTO 500 818
Copyright ? 2007-2008 Yured International Co., Ltd.4 YU-TECH-0002-012-1 3. 4. Front Panel Sensor Pad Sensor Pad Electroplating Or Spray Paint Nothing
Copyright ? 2007-2008 Yured International Co., Ltd.5 YU-TECH-0002-012-1 1. (FPC) ITO (Membrane) ITO ITO ( 10K ) FPC ITO MEMBRANE PCB
Copyright ? 2007-2008 Yured International Co., Ltd.6 YU-TECH-0002-012-1 2.ITO LCD ITO ( 10K ) 3. 1mm 8mm ( 8mm X 8mm ) 1mm 8mm X 8mm 2mm 10mm X 10mm 3mm 12mm X 12mm 4mm 15mm X 15mm 5mm 18mm X 18mm ( ) 196.85 mil (5mm) 0.254mm(10mil) 2mm 5mm 2mm
