3米45度推台锯 精密裁板锯 MJ6130TY
MJ6130TY
裁板锯使用说明书
出厂编号
青岛三一三机械有限公司青岛前诚机械有限公司
一、用途与结构特点
本机床可切削加工各种实木板、人造板、ABS板、PVC板、有机玻璃板及其它与木材结构、硬度相似的板材，是家俱制作、装饰等行业必备设备之一。
机床由机身、移动工作台、移动工作台附支架、固定工作台、主锯、划线锯、传动升降机构、横向及纵向导板等组成。
机床导轨采用铝合金直线导轨、经过氧化而成，超高耐磨，不变形。
保证了机床能长期精确工作，主锯片及划线锯片的倾角由精密角度仪直观显示，操作非常方便。
二、技术参数
最大切削长度3000mm
最大切削宽度1250mm
45°锯组可倾斜角度0-45°
主锯片直径250-300mm
主锯片转速3500-6000rpm
划线锯片直径120mm
划线锯片转速7000rpm
主锯电机功率4KW/5.5KW
划线锯片电机功率0.75KW/1.1KW
机床外形尺寸3050×3150×900mm
三、安装与调试
1、本机定位应选择在硬质地面或专门的地基上，整机定位后应调高床体水平，以保证机床精度。
2、本机定位后，调整固定工作台、移动工作台与床身连接螺栓等，以保证固定工作台与移动工作台的重合度。
调整移动工作台对主锯片的平行度，调整纵向导板对主锯的平行度，调整横向导板对主锯的垂直度，使各指标达到本机精密要求。
3、以上各指标出厂时均已调好，用户只需检验各指标。
如有误差，可请专业技术人员调整，调好后一般不需再行调整。
四、使用与维修
1、使用
本机调整达到精密要求后，即可通电试车。
运转前转动各手把、手柄、检查三角带及其它传动机构有无因运输影响其功能。
正式运转前应先点动试转，确认转向正确后，方可上锯片进入正常使用。
用一小板试锯，不将其划断，试锯槽情况转动机床右侧的手柄调整划线锯片与主锯片的重合度。
拉出并转动工作台末端的止动插销，工作台即可进行移动，分别退至两端安装适合的主锯片和划线锯片。
划线锯片使用梯形锯片时，调整划线锯片的高度，使划线锯片的切削宽度略宽于主锯片的切削宽度，调节主锯片的高度，锯齿轮顶露出工作约7mm左右。
板材平面度误差较大时，应使用组合型划线锯片调整其内的垫片以达到略宽于主锯片的目的，调整后必须确认所调
部位紧固，方可进行生产。
2、维护
本机应使用吸尘设备
每班应情节连接件运动部件、工作台面、导轨面及机器内脏，工作量大时，视情况及时清洁以保证其精度。
每班抹油部位：固定工作台面、导轨及机加工表面。
每班加油部位：电机转动轴、划线锯片升降转动轴、丝杆、丝母及相对转动和滑动的配合处。
移动工作台的导轨应特别清洁并抹机械润滑油。
五、安全注意事项
1、锯片护罩可保护操作者的安全，使用时不可随便拆去。
2、清洁、换锯片或维修时应关掉电源，且应待机床完全停止转动后方可进行。
3、操作时手千万不可靠近锯片，切割小而窄的工件时请用推柄。
4、应选择适当的锯片及转速。
5、须定期检查机床的运转情况，发现异常问题应及时停机解决。
6、锯切非木工板件前，应请教有关人员，以免产生损失和事故。
7、机床应可靠接地。
围墙施工机械设备
围墙施工机械设备1.钢筋调直机 CMT-30钢筋调直机是一种用于调整钢筋直度的机器。
CMT-30是一款国产的钢筋调直机，生产于2013年，额定功率为 4.5kw。
它的生产能力适用于施工现场，结构良好，可以有效地调整钢筋的直度。
2.钢筋切断机 CJT-45钢筋切断机是一种用于切断钢筋的机器。
CJT-45是一款国产的钢筋切断机，生产于2013年，额定功率为4.5kw。
它的生产能力适用于施工现场，结构良好，可以有效地切断钢筋。
3.钢筋弯曲机 YM-4钢筋弯曲机是一种用于弯曲钢筋的机器。
YM-4是一款国产的钢筋弯曲机，生产于2013年，额定功率为4.5kw。
它的生产能力适用于施工现场，结构良好，可以有效地弯曲钢筋。
4.无齿锯 J393-406无齿锯是一种用于切割材料的机器。
J393-406是一款国产的无齿锯，生产于2013年，额定功率为0.5kw。
它可以用于施工现场的切割工作，结构良好。
5.电焊机 BX-3004电焊机是一种用于焊接材料的机器。
BX-3004是一款国产的电焊机，生产于2013年，额定功率为23.4kw。
它可以用于施工现场的焊接工作，但需要注意其生产年份。
6.木工平刨 MB503木工平刨是一种用于平整木材表面的机器。
MB503是一款国产的木工平刨，生产于2013年，额定功率为5kw。
它可以用于施工现场的木材加工，结构良好。
7.木工圆锯 MJ104木工圆锯是一种用于切割木材的机器。
MJ104是一款国产的木工圆锯，生产于2013年，额定功率为5kw。
它可以用于施工现场的木材加工，结构良好。
8.混凝土振捣ф30混凝土振捣机是一种用于振实混凝土的机器。
ф30是一款国产的混凝土振捣机，生产于2013年，额定功率为1.5kw。
它可以用于施工现场的混凝土振捣工作，结构良好。
9.打夯机HW202打夯机是一种用于夯实土壤的机器。
HW202是一款国产的打夯机，生产于2014年，额定功率为1.5kw。
它可以用于施工现场的回填土工作，结构良好。
精密推台锯的操作使用方法流程
精密推台锯的操作使用方法流程1. 准备工作在使用精密推台锯之前，首先需要做一些准备工作，以确保安全和有效使用。
以下是准备工作的步骤：•确保工作区域整洁，无障碍物，并有足够的空间进行操作。
•检查精密推台锯的电源线，确保没有损坏或断裂。
•检查锯刃，确保刃片锋利且没有磨损。
如有需要，更换刃片。
•确保推台锯的底座稳固并与地面平稳接触。
2. 调整切割角度和高度在开始操作精密推台锯之前，需要根据切割的需求调整切割角度和切割高度。
以下是调整切割角度和高度的步骤：1.使用调整手柄或按钮将切割角度调整至所需角度。
通常，切割角度可以在锯床上找到刻度盘或刻度标记来帮助您准确调整。
2.使用调整手柄或按钮将切割高度调整至所需高度。
同样，您可以使用刻度盘或刻度标记来确保您得到所需的切割高度。
3. 设置推台锯的防护装置精密推台锯配备了一些防护装置，以提供操作的安全性。
在开始操作之前，需要确保正确设置这些防护装置。
以下是设置推台锯的防护装置的步骤：1.确保切割区域周围有足够的安全距离，不要让其他人靠近切割区域。
2.确保锯刃防护罩在切割过程中覆盖住刃片，防止意外接触刃片。
3.确保推台锯上的防护装置（例如推台锯护栏）已正确安装和固定，以保护操作者的手部免受误入切割区域的风险。
4. 开始操作一切准备就绪后，您可以开始操作精密推台锯来进行切割。
以下是操作推台锯的步骤：1.将待切割的工件放置在推台锯的工作台上，确保工件稳固且与锯刃平行。
2.打开精密推台锯的电源开关，确保锯刃旋转正常。
3.将手柄或按钮推向刃片，将工件推进切割区域。
在推进工件时，确保使用护栏来稳定工件并保持双手远离刃片。
4.缓慢均匀地推动工件，避免过度施加力量，以防止卡住或导致切割不准确。
5.在完成切割后，松开推台锯的手柄或按钮，等待刃片完全停止旋转，然后将工件从工作台上取出。
5. 常见问题解决方法在使用精密推台锯时，可能会遇到一些常见问题。
以下是针对一些常见问题的解决方法：•切割结果不准确：可能是由于刃片磨损或切割角度未正确调整。
锯片选择标准
铝型材切割机锯片选择发布时间：2014-8-25 11:30:16 点击次数：561次铝型材切割机上的锯片对设备的使用有着非常重要的作用,其需要也是非常的严格,因为切割量大,精度要求高,因此我们在进行选择铝型材切割机锯片时,需要注意很多事项,下面可以根据以下几大方面进行选择。
1、材质的选择:铝材切割机刀片一般采用硬质合金,好的设备一般采用碳化钨合金钢,我公司铝切机采用台弯山王锯片刀片,该刀片是用采用德国钢板及卢森堡钨钢铸造而成。
2、锯片直径的选择:在相同厚度情况下,刀片直径的大小决定切割的产量,直径小产量低,反之直径大、产量高,锯片的外径根据不同的圆锯机机型选择使用直径相符的锯片。
标准件的直径有:110MM(4寸)、150MM(6寸)、180MM(7寸)、200MM(8寸)、230MM(9寸)、250MM(10寸)、300MM(12寸)、350 MM(14寸)、400MM(16寸)、450MM(18寸)、500MM(20寸)等。
3、齿数的选择,一般来说齿数越多,在单位时间内切削的刃口越多,切削性能越好,但切削齿数多需用硬质合金数量多,锯片的价格就高,但锯齿过密,齿间的容屑量变小,容易引起锯片发热;另外锯齿过多,当进给量配合不当的话,每齿的削量很少,会加剧刃口与工件的磨擦,影响刀刃的使用寿命。
通常齿间距在15-25mm,应根据锯切的材料选择合理的齿数。
4、厚度的选择锯片的厚度从理论上我们希望锯片越薄越好,锯缝实际上是一种消耗。
合金锯片基体的材料和制造锯片的工艺决定了锯片的厚度,厚度过薄,锯片工作时容易晃动,影响切削的效果。
选择锯片厚度时应从锯片工作的稳定性以及锯切的材料去考虑。
有些特殊用途的材料要求的厚度也是特定的,应该按设备要求使用。
5、齿形的选择常用的齿形有左右齿(交替齿)、平齿、梯平齿(高低齿)、倒梯形齿(倒锥形齿)、以及并不多见的工业级的三左一右、左右左右平齿等。
(1).梯平齿运用最为广泛,切削比较光滑。
木工精密推台锯多功能木工电锯
厂家:润联网
市场价格:1500元-2125元
标题:小型木工推台锯和木工推台圆锯机说明书
订货号:JX075814
厂家:润联网
市场价格:4560元-6460元
标题:木工小型台锯和木工台锯说明书
台锯台刨台钻 多功能平刨床：刨削宽度：200mm刨削深度：3mm转速： 3500rpm刀轴直径： 74mm 台锯：锯片： 250mm最大锯料深度：70mm转速： 3500mm 钻：最大钻孔直径： 13mm最大钻孔深度： 90mm 重量：120KG功率： 2.2KW/1.5KW, 220V感应电机，低噪音
订货号:JX075817
厂家:润联网
市场价格:2376元-3366元
标题:小型木工推台锯和多功能小型台锯50Hz说明书
订货号:JX075818
厂家:润联网
市场价格:2520元-3570元
标题:微型木工台锯和木工无尘锯说明书
摇臂锯，可锯切木材，机头可旋转，可以旋转切割木材详细介绍:额定输入功率 1380W额定电压 220V~额定频率 50Hz空载转速 4200r/min锯片直径 Φ210mm最大切割深度 54mm毛重 30kg操作演示1. 放置好机器，机头可以旋转横向切割长度280MM, 可以横向纵向切割，最大切割280mm长度2. 锁定好位置，木材进给可横向，纵向切割木材，配DADO锯片可以开槽
订货号:JX075816
厂家:润联网
市场价格:3465.6元-4909.6元
标题:小型电动锯和简易木工推台锯说明书
【名称】：三轴多片锯【加工厚度】：8厘米【最短长度】：10厘米【最长加工长度】：2米【主电机】：7.5~11kw【送料速度】：8米/分钟【重量】：240公斤【外形尺寸】：660*1100*1100毫米 产品介绍：小型除尘多片锯特性：1.主要用于小径材圆木的纵向锯切，依据预调尺寸一次进给就能锯出多片板料，普遍用于细木工板、指接板厂的前道小径材圆木锯剖工序加工。2.相关于带锯加工效率高，精度高、操作简双方便，对操作工人技术请求不高，补偿了带锯加工精度低、效率低、操作技术请求高的缺陷。3.锯
精密推台锯操作规程
精密推台锯操作规程
《精密推台锯操作规程》
一、概述
精密推台锯是一种专业的木材加工设备，它能够对木材进行精确的切割和加工。
为了保证操作人员的安全和设备的正常运行，制定了本操作规程。
二、操作前检查
1. 检查锯片是否安装正确并且紧固。
2. 检查锯片的磨损情况，如有损坏应及时更换。
3. 检查推台锯的所有安全装置是否完好。
三、操作步骤
1. 开机前，先按照设备说明书正确接通电源，并确认所有安全装置处于正常状态。
2. 将待加工木材放置在工作台上，并调整好木材的位置和方向。
3. 按照要求调整锯片的高度和角度，以满足加工要求。
4. 开启锯机，开始进行加工操作，操作人员需保持专注，不可分心。
5. 在加工过程中，如发现异常情况，立即停机检查并解决问题。
四、注意事项
1. 操作人员应穿戴好防护用具，避免发生意外伤害。
2. 禁止非操作人员靠近工作区域，以免引发意外事故。
3. 加工结束后，及时清理工作台和周边区域，保持整洁。
4. 定期对推台锯进行维护保养，确保设备的正常运行。
五、操作规程结束
本规程的制定，旨在保障操作人员的安全和设备的正常运行，希望操作人员能认真遵守并严格执行相关规定，确保操作的安全和有效进行。

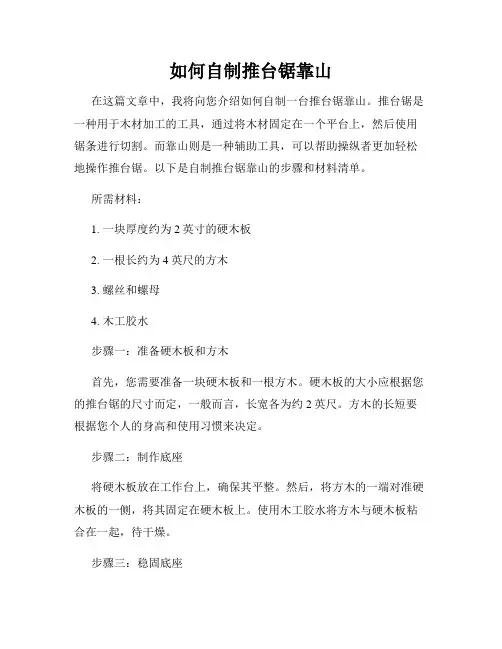

如何自制推台锯靠山
如何自制推台锯靠山在这篇文章中，我将向您介绍如何自制一台推台锯靠山。
推台锯是一种用于木材加工的工具，通过将木材固定在一个平台上，然后使用锯条进行切割。
而靠山则是一种辅助工具，可以帮助操纵者更加轻松地操作推台锯。
以下是自制推台锯靠山的步骤和材料清单。
所需材料：1. 一块厚度约为2英寸的硬木板2. 一根长约为4英尺的方木3. 螺丝和螺母4. 木工胶水步骤一：准备硬木板和方木首先，您需要准备一块硬木板和一根方木。
硬木板的大小应根据您的推台锯的尺寸而定，一般而言，长宽各为约2英尺。
方木的长短要根据您个人的身高和使用习惯来决定。
步骤二：制作底座将硬木板放在工作台上，确保其平整。
然后，将方木的一端对准硬木板的一侧，将其固定在硬木板上。
使用木工胶水将方木与硬木板粘合在一起，待干燥。
步骤三：稳固底座在底座的另一端，将一块长约6英寸的硬木板垂直固定在硬木板上，以增加底座的稳定性。
使用木工胶水将其粘贴在底座上，并使用螺丝和螺母进行固定。
步骤四：制作靠山取一块硬木板，长度约为底座宽度的一半，宽度约为4英寸。
将其固定在底座的垂直挡板上，以形成一个垂直的支撑面。
使用木工胶水粘合并使用螺丝和螺母固定。
步骤五：调整和测试完成上述制作后，您可以调整推台锯靠山的高度和水平度，以确保其适合您的需求。
然后，将推台锯放置在底座上，将靠山对准锯刃，并进行测试。
如果一切正常，您就可以开始使用您自制的推台锯靠山了。
通过自制推台锯靠山，您可以在木材加工中更加轻松和高效地操作推台锯。
这个简单的DIY项目不仅可以节省您的成本，还可以帮助您更好地适应和掌握木材加工过程。
希望这篇文章对您有所帮助！。
45度型材切割机操作规程
45度型材切割机操作规程一、操作前准备工作1.确保切割机及工作区域周围没有杂物和障碍物，保持整洁有序。
2.检查切割机的电源线是否连接可靠，切割刀具是否装配正确。
3.查看润滑油和刀具是否足够，如不足应及时添加或更换。
二、安全操作流程1.穿戴个人防护装备，包括安全帽、耳塞、防护眼镜和防尘口罩等。
2.将待切割型材放置在切割机工作台上，调节固定夹紧装置，确保型材固定稳定。
3.打开切割机电源开关，调节切割速度和切割厚度，具体操作应根据材料类型和材料厚度进行调整。
4.开始切割时，先观察刀具旋转是否正常，确保刀具平稳运转。
5.切割过程中，操作人员应保持注意力集中，不得和他人交谈或分心。
6.如果发现刀具异常，如有异响或过热，应立即停止切割，检查刀具是否需要更换或调整。
7.切割完成后，关闭切割机电源开关，等待切割刀具停止旋转后，方可移动型材。
三、维护保养1.每天工作结束后，对切割机进行清洁，清除切割区域的金属屑和杂物。
2.定期检查切割刀具的磨损情况，如发现磨损严重应及时更换。
3.定期检查切割机的润滑油是否充足，如不足应及时添加，同时清理切割区域的润滑油污渍。
4.对于长时间未使用的切割机，应进行防锈处理，防止零部件生锈腐蚀。
四、注意事项1.在操作切割机前，应仔细阅读并熟悉操作手册，了解切割机的结构和性能特点。
2.不得擅自修改切割机的工作参数和控制系统，以免造成设备故障和人员伤害。
3.不得将手指或其他物体靠近切割区域，以免发生意外伤害。
4.切割时要保持平稳、匀速，不得急切和用力过猛。
5.切割机使用完毕后，应按规定归位停放，避免堆放杂物。
按照以上操作规程进行45度型材切割机操作，可以确保操作人员的安全和切割机的正常运行，提高工作效率。
在操作过程中，如遇到问题应及时停机检查，如无法解决应及时请教专业人员。
同时要定期对切割机进行检查和保养，延长设备使用寿命。
推台锯的校正方法
推台锯的校正方法
推台锯是一种常用的木材加工工具，它的使用频率非常高。
然而，在
使用推台锯的过程中，我们常常会遇到一些问题，例如锯口不平整、
锯齿不锋利等。
这些问题的出现，会严重影响到木材的加工效果。
因此，我们需要对推台锯进行校正，以确保其正常工作。
下面，我将介
绍推台锯的校正方法。
1.检查锯齿
首先，我们需要检查推台锯的锯齿。
如果锯齿不够锋利，就需要进行
磨削。
如果锯齿已经磨损严重，就需要更换锯片。
在更换锯片时，我
们需要选择与原锯片相同的型号和规格，以确保其适配性。
2.调整锯片
接下来，我们需要调整锯片。
首先，我们需要将锯片固定在推台锯上。
然后，我们需要调整锯片的位置，以确保其与推台锯的切割角度相同。
在调整锯片的过程中，我们需要使用调整螺丝，逐步调整锯片的位置，直到其与推台锯的切割角度相同。
3.调整锯口
最后，我们需要调整锯口。
在使用推台锯的过程中，锯口会逐渐变得不平整。
为了解决这个问题，我们需要使用锯口调整器。
首先，我们需要将锯口调整器固定在推台锯上。
然后，我们需要使用调整螺丝，逐步调整锯口的深度和宽度，直到其变得平整。
总结
推台锯的校正方法包括检查锯齿、调整锯片和调整锯口。
在进行校正时，我们需要注意安全，避免受伤。
同时，我们需要选择合适的工具和材料，以确保校正的效果。
通过正确的校正方法，我们可以提高推台锯的工作效率，保证木材加工的质量。
飞研半自动45度铝型材切角机产品说明书
出料方向
出料架连接处
进料方向
进料架连接处
图四
3、锯片装取方 法。
首先确保关掉电源
总开关及机台电源 当心锯片伤手 开关，再打开锯片 务必关掉电源
防护罩，按图五所
示方法装取锯片， 当心锯片伤手！
用手将锯片按指示方向转动 用手将锯片按指示方向转动 使扳手来回打在机台框上几次 使扳手来回打在机台面上几次
图五
(二)、 工 作 时 ： 1、禁戴手套操 作。如在操作过 程中会引 起灰尘 ，要戴上口 罩或
面罩。 2、不得试图切 锯未夹紧的较小 料件、较 短料件 。 3、本台切割机 只允许切割铜、 铝、塑料 、木等 型材。 4、不得进行强 力切锯操作，在 切割前要 让机器 空转10秒钟 以上 使
电机达到全速。
8
图九
7、根据材料的大小来选择进刀速 度和调 节 压 料 压 力.如 图 十 所 示
图十
6
五、电路布置图 7
六、操作步骤
1、打开 电源总开关，电源指示灯 亮，按锯片转 动（ 首次接线切记要 先取下锯片确认电机是否按指示方向转动）；
2、打开 冷却液开关，大小可以通 过调节阀来调 节控 制； 3、根据 切割需要，通过压料选择 开关来选择是 否要 压料，根据材料 大小来调节进刀速度，大料件不宜进刀过快，会容易损伤锯片，初 次使用时，应该把进刀速度调到最小（调节阀向右旋转），然后再 慢慢提速到适合的进刀速度（调节阀向左慢慢旋转）； 4、松开 送料靠山螺丝,可 以滑动 送料靠山来选择对 料件要切割的长度 尺寸，再锁紧螺丝确保切割长度尺寸精准； 5、只有 当锯片退回起点,方可用 手去取出料件,如切割 料件过 短,务 必 采用其它木质或塑 料材质夹具进 行取出,切记不 能用 手 直接取出!
铝门窗双头精密切割锯床
铝门窗双头精密切割锯床LJJ2-500×4200使用说明书中国济南金迈达机械有限公司中国山东省济南市天桥区无影山北路69-1号免费咨询电话：4000-012-019电话Tel：（086）-0531-********传真Fax：（086）-0531-********邮箱E-mail：chinajdjx@生产基地：中国山东邹平县高新开发区小刘工业园目录1.主要用途与适用范围---------------------------------------------22.主要规格及技术参数---------------------------------------------23.产品的主要结构概述---------------------------------------------34.产品的系统说明---------------------------------------------------55.运输与保管---------------------------------------------------------76.安装与调试---------------------------------------------------------77.使用与操作---------------------------------------------------------88.维护与保养---------------------------------------------------------109.常见故障及排除方法---------------------------------------------1110.安全操作规程----------------------------------------------------1211.铣刀使用保养-----------------------------------------------------13 附图：气路原理图1张-------------------------------------------------- 电气原理图1张--------------------------------------------------1、主要用途与使用范围本机是为适应我国铝，塑门窗加工业的发展而开发的新机型。
