基于MATLAB GUI图像处理系统的设计与实现MATLAB是一种功能强大的图像处理工具，其GUI（图形用户界面）设计及实现可以使图像处理更加直观和简单。
本文将介绍基于MATLAB GUI图像处理系统的设计与实现，包括系统的功能设计、界面设计及实现步骤等内容，旨在为使用MATLAB进行图像处理的读者提供一些参考和帮助。
一、系统功能设计1. 图像基本处理功能：包括图像的读取、显示、保存，以及图像的基本操作（如缩放、旋转、翻转等）。
2. 图像增强功能：包括亮度、对比度、色彩平衡调整，以及直方图均衡化、滤波等操作。
3. 图像特征提取功能：包括边缘检测、角点检测、纹理特征提取等。
4. 图像分割功能：包括阈值分割、边缘分割、区域生长等。
5. 图像识别功能：包括基于模板匹配、人工智能算法的图像识别等。
6. 图像测量功能：包括测量图像中物体的大小、长度、面积等。
二、界面设计1. 主界面设计：主要包括图像显示区域、功能按钮、参数调节控件等。
2. 子功能界面设计：根据不同的功能模块设计相应的子界面，以便用户进行更详细的操作。
3. 界面美化：可以通过添加背景图案、调整按钮颜色、字体等方式美化界面，提高用户体验。
三、实现步骤1. 图像显示与基本处理：通过MATLAB自带的imread()函数读取图像，imshow()函数显示图像，并设置相应的按钮实现放大、缩小、旋转、翻转等基本操作。
2. 图像增强：利用imadjust()函数实现对图像亮度、对比度的调整，利用histeq()函数实现直方图均衡化，利用imfilter()函数实现图像的滤波处理。
3. 图像特征提取：利用edge()函数实现图像的边缘检测，利用corner()函数实现角点检测，利用texture()函数实现纹理特征提取。
4. 图像分割：利用im2bw()函数实现阈值分割，利用edge()函数实现边缘分割，利用regiongrowing()函数实现区域生长。
基于Matlab的数字图像处理系统设计_毕业论文设计 精品推荐
论文（设计）题目：基于MATLAB的数字图像处理系统设计基于MATLAB的数字图像处理系统设计摘要MATLAB 作为国内外流行的数字计算软件，具有强大的图像处理功能，界面简洁，操作直观，容易上手，而且是图像处理系统的理想开发工具。
笔者阐述了一种基于MATLAB的数字图像处理系统设计，其中包括图像处理领域的大部分算法，运用MATLAB 的图像处理工具箱对算法进行了实现，论述了利用系统进行图像显示、图形表换及图像处理过程，系统支持索引图像、灰度图像、二值图像、RGB 图像等图像类型；支持BMP、GIF、JPEG、TIFF、PNG 等图像文件格式的读，写和显示。
上述功能均是在MA TLAB 语言的基础上，编写代码实现的。
这些功能在日常生活中有很强的应用价值，对于运算量大、过程复杂、速度慢的功能，利用MATLAB 可以既能快速得到数据结果，又能得到比较直观的图示。
关键词：MATLAB 数字图像处理图像处理工具箱图像变换第一章绪论1.1 研究目的及意义图像信息是人类获得外界信息的主要来源，近代科学研究、军事技术、工农业生产、医学、气象及天文学等领域中，人们越来越多地利用图像信息来认识和判断事物，解决实际问题，由此可见图像信息的重要性，数字图像处理技术将会伴随着未来信息领域技术的发展，更加深入到生产和科研活动中，成为人类生产和生活中必不可少的内容。
MATLAB 软件不断吸收各学科领域权威人士所编写的实用程序，经过多年的逐步发展与不断完善，是近几年来在国内外广泛流行的一种可视化科学计算软件。
MATLAB 语言是一种面向科学与工程计算的高级语言，允许用数学形式的语言来编写程序，比Basic、Fortan、C 等高级语言更加接近我们书写计算公式的思维方式，用MATLAB 编写程序犹如在演算纸上排列出公式与求解问题一样。
它编写简单、编程效率高并且通俗易懂。
1.2 国内外研究现状1.2.1 国内研究现状国内在此领域的研究中具有代表性的是清华大学研制的数字图像处理实验开发系统TDB-IDK 和南京东大互联技术有限公司研制的数字图像采集传输与处理实验软件。
基于MATLAB GUI图像处理系统的设计与实现
基于MATLAB GUI图像处理系统的设计与实现本文将介绍一个基于MATLAB GUI的图像处理系统的设计和实现。
该系统提供了一系列常用的图像处理功能，包括图像滤波、边缘检测、图像变换、形态学处理、颜色空间转换等。
通过该系统，用户可以方便地对图像进行处理和分析。
首先，需要创建一个MATLAB GUI窗口，用于显示图像和进行图像处理。
接着，通过调用MATLAB内置的图像处理函数来实现各种功能。
下面是一些常用功能的实现方法：1.图像读取：使用imread函数来读取图像文件，并在GUI窗口中显示。
2.图像滤波：使用imfilter函数来实现各种滤波器，如高斯滤波、中值滤波等。
3.边缘检测：使用边缘检测算法（如Sobel算子、Canny算法等）来提取图像中的边缘信息。
4.图像变换：使用imresize函数来改变图像的大小，使用imrotate函数来旋转图像等。
5.形态学处理：使用imopen、imclose等形态学处理函数来对图像进行形态学分析和处理。
6.颜色空间转换：使用rgb2gray、rgb2hsv等函数来进行颜色空间的转换。
在实现这些功能时，可以使用MATLAB的图像处理工具箱中的函数，也可以自己编写函数来实现特定的处理功能。
除了提供以上的基本功能，该系统还可以通过添加菜单栏、工具栏等交互元素，以增强用户体验。
例如，添加一个“保存”菜单项，使用户可以将处理后的图像保存到本地，或添加一个“撤销”按钮，使用户可以取消上一次的处理操作等。
总之，通过将MATLAB GUI和图像处理技术相结合，我们可以很方便地开发出一个图像处理系统，并提供常用的功能和交互元素，使用户可以快速地对图像进行处理和分析。
同时，我们也可以根据实际需要，自行扩展和改进该系统，以适应更加复杂的图像处理应用场景。
基于matlab毕业设计题目
基于Matlab的毕业设计题目：基于Matlab的图像处理与识别系统设计一、题目背景图像处理与识别是计算机视觉领域的重要应用，Matlab作为一种强大的数学软件，提供了丰富的图像处理工具箱，使得图像处理与识别变得更加容易。
本毕业设计旨在利用Matlab 实现一个基于图像处理的毕业设计项目，通过对图像进行预处理、特征提取和分类识别，实现对图像的自动识别。
二、设计目标1. 对输入的图像进行预处理，包括去噪、增强等操作，提高图像质量。
2. 利用Matlab提供的图像特征提取方法，提取出图像中的关键特征，如边缘、纹理等。
3. 实现基于分类器的图像识别系统，能够根据特征分类并识别出不同的图像。
4. 评估系统性能，通过对比实验和分析，验证系统的准确性和稳定性。
三、设计思路1. 采集不同类型和背景的图像数据集，包括待识别图像和参考图像。
2. 对采集到的图像进行预处理，包括去噪、增强等操作，提取出有用的特征。
3. 利用Matlab提供的图像特征提取方法，如边缘检测、纹理分析等，提取出关键特征。
4. 根据提取的特征，设计分类器，实现图像的自动识别。
5. 对系统性能进行评估，包括准确率、召回率、F1得分等指标。
四、技术实现1. 使用Matlab的图像处理工具箱对图像进行预处理，包括灰度化、去噪、增强等操作。
2. 利用Matlab的滤波器对图像进行边缘检测，如Sobel滤波器、Canny滤波器等。
3. 使用纹理分析方法对图像进行纹理特征提取，如灰度共生矩阵等方法。
4. 根据提取的特征，设计分类器，如支持向量机（SVM）、神经网络等。
5. 使用Matlab的优化工具箱对分类器进行训练和优化，提高分类器的准确率和稳定性。
五、实验结果与分析1. 实验数据集：采集不同类型和背景的图像数据集，包括待识别图像和参考图像。
实验数据集需要涵盖多种场景和类别，如人脸识别、手势识别、交通标志识别等。
2. 实验结果：对不同类型和背景的图像进行测试，验证系统的准确性和稳定性。
基于matlab的图像处理课程设计
基于matlab的图像处理课程设计一、课程目标知识目标：1. 学生能理解图像处理的基本概念，掌握图像的数字化表示方法。
2. 学生能掌握Matlab软件的基本操作，运用其图像处理工具箱进行图像的读取、显示和保存。
3. 学生能掌握图像处理的基本算法，如灰度变换、图像滤波、边缘检测等，并理解其原理。
技能目标：1. 学生能运用Matlab进行图像处理操作，解决实际问题。
2. 学生能通过编程实现图像处理算法，具备一定的程序调试和优化能力。
3. 学生能运用所学知识，结合实际问题，设计简单的图像处理程序。
情感态度价值观目标：1. 学生通过学习图像处理，培养对计算机视觉和人工智能领域的兴趣，激发创新意识。
2. 学生在课程实践中，培养团队协作精神，提高沟通与表达能力。
3. 学生能认识到图像处理技术在生活中的广泛应用，增强学以致用的意识。
分析课程性质、学生特点和教学要求，本课程目标旨在使学生在掌握基本图像处理知识的基础上，通过Matlab软件的实践操作，培养其编程能力和解决实际问题的能力。
同时，注重培养学生的团队协作和情感态度，使其在学习过程中获得成就感，激发学习兴趣。
课程目标将具体分解为学习成果，以便后续教学设计和评估。
二、教学内容1. 图像处理基础理论：- 数字图像概念及表示方法- 图像处理的基本操作：读取、显示、保存- 像素运算与邻域处理2. Matlab基础操作：- Matlab软件安装与界面介绍- 数据类型与基本运算- 矩阵运算与函数编写3. 图像处理算法：- 灰度变换与直方图处理- 图像滤波：低通滤波、高通滤波- 边缘检测：Sobel算子、Canny算子4. 实践项目：- 图像增强与去噪- 图像分割与特征提取- 目标检测与跟踪5. 教学大纲：- 第一周：图像处理基础理论，Matlab基础操作- 第二周：灰度变换与直方图处理，图像滤波- 第三周：边缘检测，实践项目一- 第四周：图像分割与特征提取，实践项目二- 第五周：目标检测与跟踪，课程总结与展示教学内容根据课程目标，结合教材章节进行选择和组织，确保科学性和系统性。

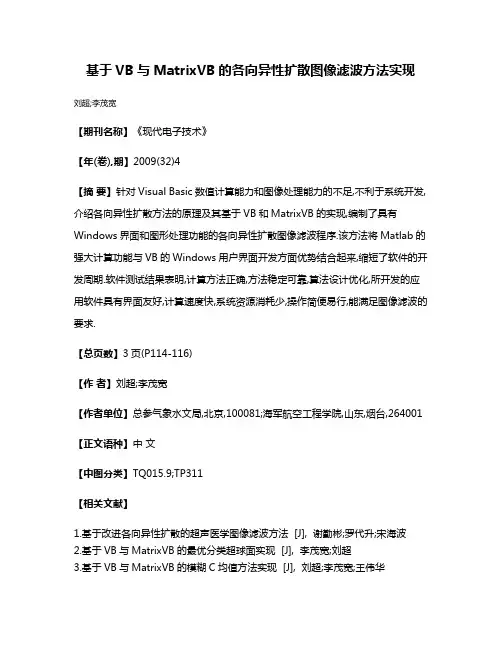

基于VB与MatrixVB的各向异性扩散图像滤波方法实现
