伸缩缝施工方案(最终版)
伸缩缝安装施工方案范本
一、工程概况本工程为某桥梁伸缩缝安装工程，主要内容包括伸缩缝的安装、混凝土浇筑、模板拆除、橡胶板安装等。
施工过程中需确保伸缩缝安装质量，保证桥梁的正常使用。
二、施工准备1. 施工材料：伸缩缝橡胶板、锚固螺栓、防水密封胶、砂浆、混凝土等。
2. 施工设备：吊车、切割机、振动棒、水平尺、钢卷尺、水准仪等。
3. 施工人员：施工人员需具备一定的桥梁伸缩缝安装经验，熟悉施工工艺和操作规程。
三、施工工艺1. 安装准备（1）检查梁端间的缝隙及预埋件情况，清理梁端、顶面，梁端不平齐处应修整。
（2）设置两端模板，模板中间可用硬质泡沫塑料板挤紧，顶部与安置橡胶板的设计底面的高程平行。
2. 立两端模板、样板（1）样板按算定的安装定位值制作，并在两侧螺栓中心处钻孔，将M18锚固螺栓放入样板孔内固定。
（2）样板孔与预埋钢筋点焊定位，螺栓之间的位置偏差应小于1mm，并不得有累积偏差。
3. 浇筑混凝土（1）浇筑伸缩装置底部的混凝土，同时浇筑两侧500mm范围内的混凝土过渡段。
（2）混凝土强度等级不应低于C40，浇筑时需振捣密实，以防结构中有空洞和夹灰现象。
4. 拆除样板及两端模板（1）待混凝土初凝后，将样板取出。
（2）将两端模板中间的硬质泡沫塑料板凿除，用强度等级较高的砂浆找平。
5. 安装橡胶板（1）待混凝土干燥后，在安装平面涂布防水密封胶。
（2）按定位值将橡胶板进行预压缩，确保橡胶板与混凝土充分贴合。
四、施工质量控制1. 伸缩缝安装质量应符合设计要求和规范标准。
2. 混凝土浇筑应确保密实，无空洞和夹灰现象。
3. 橡胶板安装应确保与混凝土充分贴合，无漏浆现象。
4. 施工过程中应严格控制施工参数，确保伸缩缝安装质量。
五、施工安全1. 施工人员应佩戴安全帽、安全带等防护用品。
2. 施工现场应设置警示标志，确保施工安全。
3. 施工过程中应严格遵守操作规程，防止意外事故发生。
六、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按时完成。
伸缩缝工程施工方案
伸缩缝工程施工方案一、施工前准备工作1. 踏勘现场：施工前需要对工程现场进行踏勘，了解现场情况，包括地形、气候、交通等情况，为后续施工做好准备。
2. 材料准备：根据设计要求和施工计划，准备好所需的材料和设备，包括伸缩缝材料、施工工具、定位设备等。
3. 施工队伍和安全防护：确定施工队伍的人员构成和分工，确保施工人员具备相关证书和经验，同时做好施工现场的安全防护工作，保障工作安全。
4. 施工图纸和技术资料准备：收集并整理好施工所需的相关图纸、技术资料和标准规范，为工程施工提供依据。
5. 施工方案设计：根据具体的项目需求，设计出符合要求的施工方案，包括施工工艺、工期计划、质量控制等内容。
二、施工工艺流程1. 准备工作：确定好施工现场，清理施工区域，做好基础、墙壁等部位的防护工作，并对施工材料进行检查，确保其质量符合要求。
2. 定位布置：根据设计要求和图纸标注，确定好伸缩缝的具体位置和尺寸，使用专业的定位设备进行精确定位，确保伸缩缝的设置准确无误。
3. 预埋件安装：根据设计要求和标准规范，对需要预埋的伸缩缝金属件进行准确的定位和固定，确保其位置和尺寸符合要求。
4. 密封胶条安装：在预埋件固定好后，对伸缩缝的密封胶条进行安装，确保其与墙体表面完全贴合，同时做好密封胶条的接头处理，保证其密封效果。
5. 金属线条安装：根据设计要求和标准规范，对伸缩缝金属线条进行安装，确保其位置和尺寸符合要求，并做好线条连接的处理，保证其稳固性和美观度。
6. 检验验收：完成上述工艺流程后，对施工质量进行全面的检验和验收，确保其符合设计要求和标准规范，并做好施工记录和档案归档工作。
三、注意事项和质量控制1. 施工过程中应严格按照设计图纸进行操作，保证伸缩缝的位置和尺寸符合要求。
2. 施工现场应保持整洁，避免杂物和灰尘对施工质量的影响。
3. 确保施工人员具备相关证书和经验，做好现场安全防护工作，防止意外事件的发生。
4. 定期对施工质量进行检验和验收，确保施工质量符合设计要求和标准规范。
伸缩缝施工方案完整
伸缩缝施工方案完整一、前期准备工作1.了解工程的需求：明确伸缩缝的位置、长度、宽度要求，同时考虑周边环境和装修风格等因素。
2.测量：在伸缩缝位置进行详细的测量，包括长度、宽度和深度等参数。
3.确定施工材料：根据工程需求选择适合的伸缩缝材料，包括铝合金型材、橡胶条、钢板等。
4.制定施工计划：根据工程进度，合理安排施工时间和人员。
二、施工流程1.清理工地：将施工区域内的杂物、灰尘等清理干净，保持工作区域干净整洁。
2.划线：根据测量结果，在地面上用粉笔、钢尺等工具划出伸缩缝的位置，并标明其长度和宽度。
3.开槽：使用电动开槽机或手动槽机，在划线处进行开槽作业，确保槽口的宽度和深度符合要求。
4.清理槽口：将开槽后产生的碎屑、灰尘等清理干净，保持槽口干净。
5.安装橡胶条：根据伸缩缝的要求，选择合适的橡胶条进行安装。
橡胶条要与槽口配套，确保橡胶条的长度和宽度符合要求。
6.安装钢板：如果需要加强伸缩缝的强度和稳定性，可以在橡胶条上面安装钢板。
钢板的尺寸要与伸缩缝的槽口匹配，并用螺丝进行固定。
7.安装铝合金型材：根据伸缩缝的长度和宽度，将铝合金型材进行切割和安装。
铝合金型材要与槽口和橡胶条配套，保持平整和紧密。
8.完成施工：检查伸缩缝的安装效果和质量，确保没有明显的缺陷和不良现象。
三、安全措施1.佩戴防护用品：包括头盔、安全鞋、护目镜等，防止伤害发生。
2.操作规范：工人在施工过程中要遵守相关操作规范，不得随意更改或省略施工步骤。
3.防护隔离：将施工区域进行隔离，防止其他人员误入施工区域，避免发生危险。
4.应急措施：提前准备好应急设备，如灭火器、急救箱等，以防发生意外情况时能够及时处理。
四、质量验收1.检查伸缩缝的安装效果和质量，包括材料的选用是否符合要求、安装是否牢固、橡胶条的质量是否符合要求等。
2.检测伸缩缝的功能性能，包括伸缩缝的伸缩性能、密封性能、耐久性等是否符合工程需求。
3.记录验收结果，对不符合要求的地方进行整改。
伸缩缝施工方案(最终版)
伸缩缝施工方案(最终版)
一、引言
伸缩缝是建筑结构中十分重要的部分，能够有效减少由于温度变化、物料收缩等原因造成的结构变形问题。
本文将介绍伸缩缝的施工方案，包括施工准备、施工工序、施工要点等内容，以期帮助读者更好地了解伸缩缝的施工过程。
二、施工准备
1.材料准备
–伸缩缝材料
–施工工具：尺子、切割工具等
2.人员配备
–负责人员：施工队长、技术员等
–工人：根据工程规模确定人数
三、施工工序
1.测量与布局
–根据设计图纸确定伸缩缝位置
–使用尺子等工具测量并标注位置
2.切割与清理
–使用切割工具对建筑结构进行切割
–清理切割面，确保表面平整
3.安装伸缩缝材料
–将伸缩缝材料按照设计要求安装到切割口
–确保伸缩缝材料与建筑结构紧密连接
4.固定与调整
–使用固定件固定伸缩缝材料，确保稳固
–根据实际情况进行调整，保证伸缩缝效果
四、施工要点
1.施工质量
–确保伸缩缝材料质量符合要求
–施工过程中严格按照设计要求进行
2.安全措施
–确保施工现场安全，佩戴好安全装备
–遵守施工操作规程，注意防火防护
3.与其他工序协调
–与周围其他工序进行协调，确保施工顺利进行
–沟通好施工进度，避免影响其他工序
五、总结
伸缩缝施工是一项技术活，需要严格按照要求进行。
本文从施工准备、施工工序、施工要点等几个方面介绍了伸缩缝的施工方案，希望能对读者有所帮助。
在实际施工中，需要根据具体情况进行调整，确保施工质量和安全。
以上是伸缩缝施工方案的最终版，希望读者能够从中获得所需信息，谢谢阅读！。

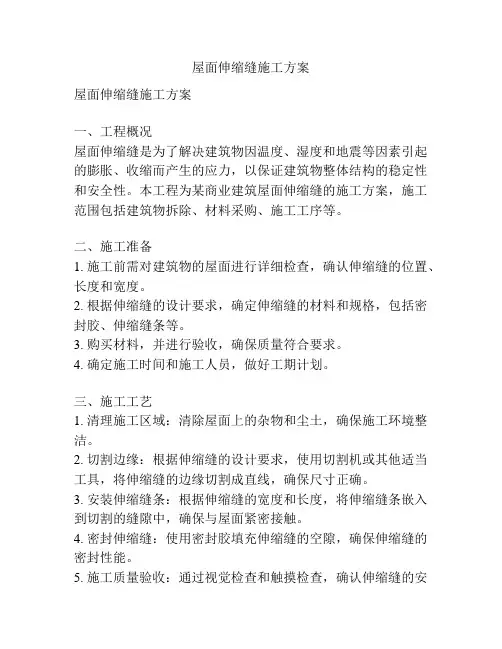

屋面伸缩缝施工方案
屋面伸缩缝施工方案屋面伸缩缝施工方案一、工程概况屋面伸缩缝是为了解决建筑物因温度、湿度和地震等因素引起的膨胀、收缩而产生的应力，以保证建筑物整体结构的稳定性和安全性。
本工程为某商业建筑屋面伸缩缝的施工方案，施工范围包括建筑物拆除、材料采购、施工工序等。
二、施工准备1. 施工前需对建筑物的屋面进行详细检查，确认伸缩缝的位置、长度和宽度。
2. 根据伸缩缝的设计要求，确定伸缩缝的材料和规格，包括密封胶、伸缩缝条等。
3. 购买材料，并进行验收，确保质量符合要求。
4. 确定施工时间和施工人员，做好工期计划。
三、施工工艺1. 清理施工区域：清除屋面上的杂物和尘土，确保施工环境整洁。
2. 切割边缘：根据伸缩缝的设计要求，使用切割机或其他适当工具，将伸缩缝的边缘切割成直线，确保尺寸正确。
3. 安装伸缩缝条：根据伸缩缝的宽度和长度，将伸缩缝条嵌入到切割的缝隙中，确保与屋面紧密接触。
4. 密封伸缩缝：使用密封胶填充伸缩缝的空隙，确保伸缩缝的密封性能。
5. 施工质量验收：通过视觉检查和触摸检查，确认伸缩缝的安装质量符合要求。
四、安全措施1. 施工人员需佩戴安全帽、防护眼镜和防护手套，确保施工操作安全。
2. 施工过程中，需设置警示牌和警示线，提醒周围人员注意施工区域。
3. 考虑到施工高度较高，需设置安全护栏和脚手架，确保施工人员的安全。
4. 施工现场需设置灭火器和应急出口，以应对突发情况。
五、施工进度安排1. 暂无拆除工作。
2. 材料采购：预计采购时间为3天。
3. 施工工艺：预计施工时间为1天。
4. 施工质量验收：预计验收时间为1天。
六、施工预算1. 材料采购费用：根据材料种类和数量计算，预计费用为XXXX元。
2. 人工费用：根据施工人员的数量和时间计算，预计费用为XXXX元。
3. 总费用：材料采购费用加上人工费用，预计总费用为XXXX元。
以上为屋面伸缩缝施工方案，通过合理的施工准备、施工工艺和安全措施，保证了施工的质量和安全，确保了建筑物的稳定和安全。
伸缩缝施工方案及方法
安装伸缩缝
总结词
稳定固定，防止移位
详细描述
根据设计图纸的要求选择合适的伸缩缝进行安装。在 安装前要对伸缩缝进行检查和清洁，确保其质量合格 。使用专用的固定件将伸缩缝固定在槽口内，并确保 其位置准确、稳定。在固定过程中要注意不要损坏伸 缩缝和周围的结构，同时要保证固定件的间距和数量 符合设计要求。安装完成后，要对伸缩缝的位置和固 定情况进行检查，确保其满足设计要求和使用安全。
施工人员准备
施工队伍
选择经验丰富、技术熟练的施工队伍，确保施工 质量。
安全培训
对所有施工人员进行安全培训，提高安全意识。
技术交底
对施工人员进行技术交底，确保其了解施工要求 和注意事项。
施工现场准备
清理场地
清除施工现场的杂物和垃圾，确保施工环境 整洁。
测量放线
根据设计图纸进行测量放线，确定伸缩缝的 位置和宽度。
浇筑混凝土伸缩缝
总结词
振捣密实，防止空洞
详细描述
在浇筑混凝土之前，要对模板进行清理和检查，确保其位置和稳定性符合要求。使用专 业的振捣设备对混凝土进行振捣，确保其密实无空洞。在浇筑过程中要注意控制好混凝 土的配合比和坍落度，同时要保证浇筑速度和振捣频率符合要求。浇筑完成后，要及时
对混凝土表面进行收光和养护，防止其出现裂缝和损坏。
屋面等水平结构。
垂直伸缩缝
在垂直方向上设置的伸 缩缝，通常用于墙体、
柱子等垂直结构。
沉降缝
由于建筑物各部分沉降 差异而设置的伸缩缝， 通常在基础部分设置。
抗震缝
为了满足抗震要求而设 置的伸缩缝，通常在结
构的关键部位设置。
02 伸缩缝施工前的准备
施工材料准备
伸缩缝装置
完整版)伸缩缝施工方案
完整版)伸缩缝施工方案伸缩缝是指位于建筑物或结构物中的一种设计，它可以在温度变化或结构活动引起的位移下发挥作用，从而避免结构损坏或产生不良影响。
伸缩缝施工方案是指在设计和建造伸缩缝时所需要遵循的步骤和方法。
1.设计阶段：在设计伸缩缝时，需要考虑建筑物或结构物的特点、使用功能、结构形式以及所处地区的气候条件等因素。
根据这些条件，确定伸缩缝的位置、尺寸和形式，并进行相应的计算和评估。
2.施工准备：在施工伸缩缝之前，需要进行相应的准备工作。
这包括制定施工计划、组织施工队伍、准备所需要的材料和设备等。
3.施工过程：伸缩缝的施工可以分为几个步骤。
首先，需要进行现场标注，确定伸缩缝的准确位置和尺寸。
然后，在伸缩缝的周围进行开槽或腐蚀处理，以便在后续的施工中能够顺利进行。
接着，安装伸缩缝的承载系统，包括伸缩缝板、承载条、支撑件等。
最后，进行伸缩缝的填缝处理，采用合适的材料和方法进行填充，并确保伸缩缝的密封性和稳定性。
4.断墙伸缩缝的施工：在一些情况下，需要在墙体中进行伸缩缝的施工。
这时，需要先进行墙体的拆除或开孔处理，然后按照相应的施工步骤进行伸缩缝的安装和填缝。
5.质量控制：在伸缩缝的施工过程中，需要进行质量控制，以确保伸缩缝的施工质量符合设计要求和相关规范。
这包括对材料和设备的检验、对施工工艺的监控、以及对施工现场的巡查和验收等。
6.后期维护：伸缩缝的施工完成后，还需要进行相关的维护工作。
这包括对伸缩缝进行定期检查和清洁，以确保其正常运行和有效发挥作用。
如果发现伸缩缝存在问题，需要及时进行修复或更换。
总之，伸缩缝施工方案是在设计和建造伸缩缝时所遵循的一套工作方法和步骤。
通过合理的设计和施工，可以确保伸缩缝的正常运行和有效的使用，从而延长建筑物或结构物的使用寿命，并提高其安全性和可靠性。
完整版)伸缩缝施工方案
完整版)伸缩缝施工方案工艺及注意事项在伸缩缝更换前，需要先进行切割处理，以便于更换新的伸缩缝。
切割时应注意以下事项：1）切割应按照设计要求进行，切割宽度应符合伸缩缝的要求；2）切割深度应控制在路面厚度以下，以免影响路面的承载能力；3）切割时应保证切割线的垂直度和平整度；4）切割后应及时清理切割面和槽口内的杂物和灰尘，以便于后续的施工作业。
四、质量保证体系及保证措施为保证伸缩缝施工质量，本项目将严格按照质量保证体系进行管理，并采取以下保证措施：1）对伸缩缝施工人员进行专业培训，提高其施工技能和质量意识；2）对施工材料进行严格的检验和验收，确保材料符合设计要求；3）对施工现场进行巡查和监督，及时发现和纠正施工中的质量问题；4）对施工过程进行全程记录和跟踪，确保施工质量的可追溯性。
五、安全、文明施工措施为保障施工人员的生命财产安全，本项目将采取以下安全、文明施工措施：1）在施工现场设置安全警示标志，指导施工人员遵守安全规定；2）对施工人员进行安全教育和培训，提高其安全意识和应急处理能力；3）严格执行施工现场管理制度，禁止吸烟、乱扔垃圾等不文明行为；4）对施工现场进行定期清理和消毒，保证施工环境的卫生和整洁。
项目名称：G60湘潭至邵阳高速公路大修工程S1合同段承建单位：XXX潭邵高速公路大修路面工程S1合同段项目经理部时间：2015年12月目录：一、编制依据二、工程概况三、伸缩缝施工工艺四、质量保证体系及保证措施五、安全、文明施工措施一、编制依据1.湘潭至邵阳高速公路路面大修工程施工设计图文件资料；2.《公路桥梁加固施工技术规范》（JTG/T J23-2008）；3.《公路桥涵施工技术规范》（JTG/T F50-2011）；4.《公路工程技术标准》（JTG B01-2014）；5.《公路桥涵养护规范》（JTG H11-2004）；二、工程概况2.1 总体工程概况G60湘潭至邵阳高速公路位于湖南省湘潭市、娄底市和邵阳市境内，是“五纵七横”国道主干线上海至瑞丽高速公路的一段，是“7918”国家高速公路网的第13横---沪昆高速公路（G60）湖南段的重要组成部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伸缩缝
4。
1 一般规定
1）伸缩缝应由厂家或专业队伍到现场负责安装施工.
2）伸缩缝材料应固定平放,以防变形。
伸缩缝产品必须有合格证,经验收后才能用于安装。
3）应在桥面铺装前检查和整改预留槽宽度，预埋钢筋应定位准确,并经验收合格。
4）应先安装一条工艺试验伸缩缝,待检验合格后，方可进行大面积施工。
4.2 材料要求
1）桥梁伸缩缝安装前应检查桥梁伸缩缝是否有出厂外合格证，使用说明书等。
并经监理、设计及相关人员对伸缩缝的外观质量、几何精度进行检查验收，合格后方可进行使用。
2）混凝土应根据设计选用,一般采用钢纤维混凝土，纤维掺入量应符合相关规范要求.
4。
3 施工工序
伸缩缝的施工一般采用反开槽法施工。
施工工序:
4。
4 施工工艺
1)放样槽口、开槽
①沥青混凝土铺装层完成并验收合格后，根据施工图的要求确定开槽宽度，准确放样,打上线后用切割机锯缝,锯缝线以外的沥青混凝土路面，必须用塑料布覆盖并用胶带封好，以防据缝时产生的石粉污染路面。
据缝应整齐、顺直，并注意将混凝土切透，以免开槽时缝外混凝土松动。
②采用风镐开槽，开槽深度不得小于设计要求,应将槽内沥青混凝土、松动水泥混凝土凿除干净，应凿毛至坚硬层，并用吹风机和高压水枪清除浮沉和杂物。
开槽后严禁车辆通行，严禁施工人员踩踏槽两侧边缘，以免槽两侧沥青混凝土受损.
③梁端间隙内的杂物，尤其是混凝土块必须清理干净，然后用泡沫塑料填塞密实。
如有梁板顶至背墙情形，须将梁端部分凿除。
2）安装伸缩缝
①伸缩缝安装之前,应按照安装时的温度调整安装时的伸缩值，伸缩缝定位宽度误差为±2mm,要求误差为同一符号,不允许一条缝不同位置上同时出现正负误差。
②应用水平尺检查伸缩缝顶面标高与桥面沥青铺装高差是否满足要求,一般伸缩缝应比桥面沥青铺装低约2mm。
③控制伸缩缝的标高，然后应对伸缩缝的纵向直线度也要进行调整。
伸缩缝标高和纵向直线度满足设计要求后，方可进行临时固定。
固定时应沿桥宽的一段向另一端将伸缩缝边梁上的锚固装置与预留槽内的预埋钢筋每隔2～3个锚固点进行点焊，两侧对称施焊，保证抄平后的伸缩缝不发生变形，严禁从一端平移施焊,造成伸缩缝翘曲。
④安装时伸缩缝的中心线与两端中心线相重合。
如果伸缩缝较长，需将伸缩缝分段运输,到现场后在对接,对接时，应将伸缩缝上平面置于同一水平面上，使两段伸缩缝接口处紧密靠拢，并校直调正。
按规范要求进行焊接,焊接结束后用手提砂轮机磨平顶面。
3)浇筑混凝土
浇筑混凝土前应在两侧铺设塑料布，以防止污染路面。
混凝土振捣时应两侧同时进行，为保证混凝土密实度，特别是型钢下混凝土的密实度，用振捣棒振至不再出现气泡为止。
振捣密实后，用抹板搓出水泥浆，分4～5次按常规抹压平整，应保证混凝土的平整度。
4）混凝土的养护
混凝土浇筑完成后，应覆盖土工布或者麻袋，洒水养护，养生时间不得小于7d。
养生期间严禁车辆通行.
5）密封胶条的安装
混凝土强度达到设计强度的50％以上时，可安装橡胶密封条，安装前必须把缝内清理干净。
4.5 施工安全控制
1）所有伸缩缝材料应放置在封闭区内，平放防晒，并加设防撞措施，不得露天堆放。
2）桥面伸缩缝施工时，应封闭交通,分左右幅施工，做好安全警示标识,注意来往施工和过往车辆的安全。
3）为防止施工污染桥面，在伸缩缝槽口两边应加铺塑料布.伸缩缝施工完后，应对污染、损坏的桥面系、盖梁、台帽进行彻底的清理和修整。
4)对已经施工完的伸缩缝应派专人守护,在伸缩缝装置两侧混凝土未达到设计强度时，严禁车辆通行。
如果必须通行的话，应在伸缩缝上面设置临时行车的钢栈桥.
4。
6 质量检验要求
1）伸缩缝锚固应牢靠、不松动、伸缩性能有效。
2）安装后的伸缩缝缝面必须平整，纵横的坡度符合设计要求,并与两侧的沥青混凝土路面平顺衔接。
3）模板支护应满足规范要求，不得漏浆。
