带压补焊安全操作注意事项范文(二篇)

带压补焊安全操作注意事项范文(二篇)

带压补焊安全操作注意事项范文带压补焊是一种常见的焊接工艺,它需要操作人员具备一定的专业知识和技能,同时也需要进行一系列的安全措施。

下面我将重点介绍带压补焊的安全操作注意事项。

1. 事前准备在进行带压补焊前,必须仔细检查设备和工具的完好性,确保其正常运行。

同时,要对工作区域进行安全检查,清除可能存在的障碍物和杂物。

2. 确定合适的焊接参数在进行带压补焊时,根据所需焊接材料和工件的要求,选择合适的焊接参数。

这些参数包括焊接电流、焊接时间和焊接压力等。

如果参数选择不当,可能会导致焊接质量不佳或者设备损坏。

3. 穿戴个人防护装备在进行带压补焊时,一定要穿戴适当的个人防护装备。

这包括焊接手套、焊接面罩、防护眼镜、防护服以及耐火鞋等。

这些装备能够保护操作人员的安全,减少潜在的伤害。

4. 防止火灾和爆炸带压补焊过程中,要防止火灾和爆炸的发生。

在操作前,确保工作区域没有易燃物或者可燃气体。

同时,要确保设备的电源和气源与焊接区域保持足够的距离,以防止火花引起火灾或爆炸。

5. 注意排除电源和气源在带压补焊时,要特别注意排除电源和气源。

焊接设备的电源应该与焊接区域保持一定的距离,并使用可靠的绝缘设备。

同时,气源也要与焊接区域保持足够的距离,并确保连接处没有泄漏。

6. 控制焊接温度在带压补焊过程中,焊接温度是需要特别注意的。

焊接温度过高可能会导致焊接材料熔化不均匀或烧焦。

因此,在进行带压补焊时,要根据具体情况控制好焊接温度,并及时调整焊接参数。

7. 注意操作姿势和动作在进行带压补焊时,操作人员要注意自己的操作姿势和动作。

要保持身体平衡,站稳脚步。

同时,要注意手的位置和姿势,避免将手放置在热源或潜在的危险区域。

8. 进行周密观察和检查在带压补焊过程中,要进行周密的观察和检查。

要观察焊接区域的变化和异常情况,如烟雾、异味等。

如果发现异常,应立即停止焊接并进行检查和处理。

9. 做好焊接后的清理和维护在带压补焊结束后,要及时清理工作区域和设备。

带压补焊安全操作注意事项

带压补焊安全操作注意事项

带压补焊安全操作注意事项带压补焊是一种常用的金属焊接方法。

在操作时,我们需要注意安全事项,避免不必要的伤害。

以下是关于带压补焊安全操作的一些注意事项。

1. 熟悉设备操作说明书在进行带压补焊之前,我们需要熟悉设备的操作说明书。

不同品牌的设备可能存在操作上的差异,因此要仔细阅读说明书,了解设备的工作原理,掌握正确的操作方法。

2. 确认设备连接是否牢固在使用带压补焊设备时,我们需要确认设备连接是否牢固。

如果连接不紧密,会导致加压过程中设备喷漏,造成伤害。

所以,我们需要仔细检查设备的连接是否正确。

3. 确保工作区域通风良好带压补焊时,设备会产生大量的热量和烟雾。

如果工作区域通风不良,会增加操作者吸入有害物质的风险。

因此,我们需要在进行带压补焊前,确保工作区域通风良好,避免呼吸有害物质对身体造成伤害。

4. 佩戴个人保护装备在进行带压补焊时,我们需要佩戴个人保护装备,保护头部、眼睛、手部等。

具体来说,个人保护装备包括头盔、安全眼镜、手套等。

这些装备能够有效地保护操作者不受伤害。

5. 保持设备干净整洁在使用带压补焊设备时,我们需要保持设备干净整洁。

如果设备积尘过多或杂物过多,会影响设备的工作效率,同时也容易造成伤害。

所以,我们需要定期清理设备,保持设备的干净整洁。

6. 确保设备地面接地良好带压补焊设备需要产生高压。

为了确保操作者的安全,我们需要保证设备地面接地良好。

地面接地不良会导致设备跑电,增加操作者的安全风险。

7. 严格按要求采用焊接剂在进行带压补焊时,我们需要严格按要求采用焊接剂。

不同的焊接剂适用于不同的金属材料,如果使用不当可能会导致焊接质量不佳,甚至造成跑漏的情况。

为了保证带压补焊的安全和质量,我们需要选择正确的焊接剂。

8. 加压逐渐升高,不可突然加压在带压补焊时,我们需要将加压逐渐升高,不可突然加压。

如果突然加压,会对设备和操作者造成伤害。

因此,我们需要严格按照设备操作说明书操作,逐渐升高加压,保证操作的安全性。

带压焊接堵漏技术(通用版)

带压焊接堵漏技术(通用版)

带压焊接堵漏技术(通用版)Safety management refers to ensuring the smooth and effective progress of social and economic activities and production on the premise of ensuring social and personal safety.( 安全管理)单位:_______________________部门:_______________________日期:_______________________本文档文字可以自由修改带压焊接堵漏技术(通用版)大多数管道都是由金属材料制作而成的。

因此,在金属管道发生泄漏时,利用金属材料的可焊性,同样可以实现堵漏的目的。

“带压焊接堵漏技术”是指具有可焊性金属管道一旦出现裂纹,发生介质外泄,在不降低介质温度、压力的条件下(动态条件),利用热能使熔化的金属将裂纹连成整体焊接接头或在金属的泄漏缺陷上加焊一个封闭板,使之达到重新使用的一种特殊技术手段。

根据堵漏处理方法的不同,可分为逆向焊接法和引流焊接法。

(1)带压逆向焊接堵漏技术。

生产运行中的压力管道一旦发生泄漏,是很难在动态条件下进行补焊的。

原因有两个,其一是熔融的金属在没有得到冷固之前,有可能被喷出的泄漏介质喷跑;其二是泄漏介质本身也有可能威胁施工人员的人身安全,尤其是易燃易爆的泄漏介质,更难以在动态状况下进行补焊。

为了能够在有压力介质存在的条件下进行焊接操作,经过无数次试验及实际应用,终于摸索出“带压补焊方法”,打破动态条件下不能补焊的禁区,在此基础上又经过不断努力,总结出一套比较科学、比较完整的带压焊接方法——分段逆向焊接法。

采用这种方法已经成功地消除了压力管道运行中出现的裂纹。

①基本原理带压逆向焊接堵漏技术基础原理是,利用焊接过程中焊缝和焊缝附近的受热金属均受到很大热应力作用的规律,使泄漏裂纹在低温区金属的压缩应力作用下发生局部收严,在收严的小范围内是无泄漏的,补焊过程中只焊已收严不存在泄漏介质的部分,并且采取收严一段补焊一段、补焊一段又会收严一段,这样反复进行,直到全部焊合无泄漏为止。

常用带压焊接补漏方法

常用带压焊接补漏方法

常用带压焊接补漏方法1.铆焊法采纳手工电弧焊方法,在泄露点四周点焊,使泄露点四周金属加存,并渐渐向泄露点中心集中,同时用圆顶锤锤击焊缝,利用金属的延展性使泄露点减小,直至除去。

此方法用以除去温度及压力均不太高的点状汽、水泄露十分有效。

2.螺栓堵漏法将高压螺母搁置于泄露点处,使泄露点位于螺母中心,泄露介质从螺母中间喷出,将螺母与管道焊接;在防烫伤举措的保护下,将螺杆旋入螺母并拧紧,再将螺杆与螺母联合部位焊牢。

必需时,需对螺母端面进行加工,使其与管道符合优秀。

3.引流管法采纳内径适合的直管段,一端焊接高压阀门制成引流管,使阀门处于开启状态,将引流管一端搁置于泄露点处,让泄露介质经直管段从阀门出口喷出,焊接直管段与母管联合部位,焊牢后将阀门封闭,泄露点除去,使用过程图略。

4.套筒堵漏法采纳直径较泄露母管直径大50 mm 的向来管段,两头加封头制成一筒体,将此筒体打孔、剖开,安装阀门,让筒体包住泄露母管,而后进行焊接。

依据所采纳的形式不一样,可分为纵剖套筒和横剖套筒两种。

4.1 纵剖套筒在筒体两封头的中心部位开孔,开孔直径大于泄露母管直径3~5mm;将筒体沿长度方向对称剖开,在此中的一半上开孔安装阀门。

补漏时,将筒体的两部分对扣在泄露点处,阀门翻开,使泄露点处介质自阀门出口喷出,焊接筒体及筒体与母管联合部位,焊牢后封闭阀门。

4.2 横剖套筒与纵剖套筒不一样之处,是将筒体中部开孔后沿径向剖开,在筒体封头上安装阀门。

套筒堵漏法合用于 *108 mm 以下各种管道的点状、裂纹泄露,焊接时电弧不加热泄露地区,操作性好,适应性强。

2带压补漏工作安全靠谱性剖析造成高压汽水管道泄露的原由是多种多样的,如管材制造质量,焊口焊接质量,管道磨损减薄,管道受力过大惹起焊口开裂等。

管道泄露后,高压介质从泄露点处喷出,会使泄露点处金属迅速磨损减薄。

在采纳焊接方法补漏时,高温电弧的再次加热有可能使减薄的管壁融化而被高速气流吹走从而造成泄露点尺寸扩大。

带压补焊焊接工艺

带压补焊焊接工艺

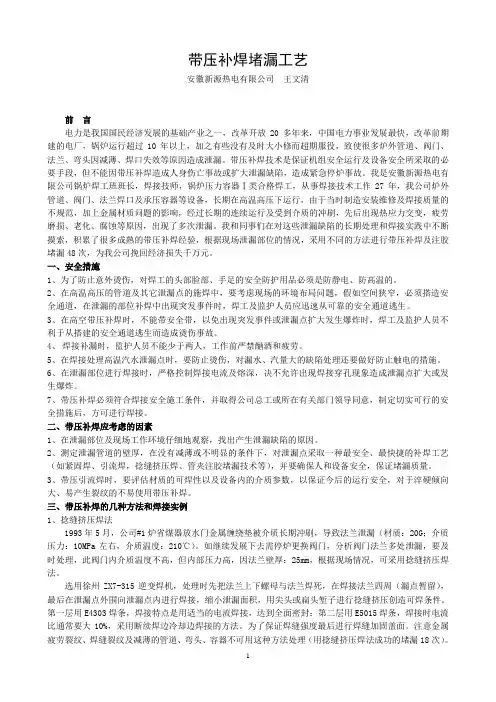

带压补焊堵漏工艺安徽新源热电有限公司王文清前言电力是我国国民经济发展的基础产业之一,改革开放20多年来,中国电力事业发展最快,改革前期建的电厂,锅炉运行超过10年以上,加之有些没有及时大小修而超期服役,致使很多炉外管道、阀门、法兰、弯头因减薄、焊口失效等原因造成泄漏。

带压补焊技术是保证机组安全运行及设备安全所采取的必要手段,但不能因带压补焊造成人身伤亡事故或扩大泄漏缺陷,造成紧急停炉事故。

我是安徽新源热电有限公司锅炉焊工班班长,焊接技师,锅炉压力容器Ⅰ类合格焊工,从事焊接技术工作27年,我公司炉外管道、阀门、法兰焊口及承压容器等设备,长期在高温高压下运行,由于当时制造安装维修及焊接质量的不规范,加上金属材质问题的影响,经过长期的连续运行及受到介质的冲刷,先后出现热应力交变,疲劳磨损、老化、腐蚀等原因,出现了多次泄漏。

我和同事们在对这些泄漏缺陷的长期处理和焊接实践中不断摸索,积累了很多成熟的带压补焊经验,根据现场泄漏部位的情况,采用不同的方法进行带压补焊及注胶堵漏48次,为我公司挽回经济损失千万元。

一、安全措施1、为了防止意外烫伤,对焊工的头部脸部、手足的安全防护用品必须是防静电、防高温的。

2、在高温高压的管道及其它泄漏点的施焊中,要考虑现场的环境布局问题,假如空间狭窄,必须搭造安全通道,在泄漏的部位补焊中出现突发事件时,焊工及监护人员应迅速从可靠的安全通道逃生。

3、在高空带压补焊时,不能带安全带,以免出现突发事件或泄漏点扩大发生爆炸时,焊工及监护人员不利于从搭建的安全通道逃生而造成烫伤事故。

4、焊接补漏时,监护人员不能少于两人,工作前严禁酗酒和疲劳。

5、在焊接处理高温汽水泄漏点时,要防止烫伤,对漏水、汽量大的缺陷处理还要做好防止触电的措施。

6、在泄漏部位进行焊接时,严格控制焊接电流及熔深,决不允许出现焊接穿孔现象造成泄漏点扩大或发生爆炸。

7、带压补焊必须符合焊接安全施工条件,并取得公司总工或所在有关部门领导同意,制定切实可行的安全措施后,方可进行焊接。

带压补焊安全操作注意事项

带压补焊安全操作注意事项

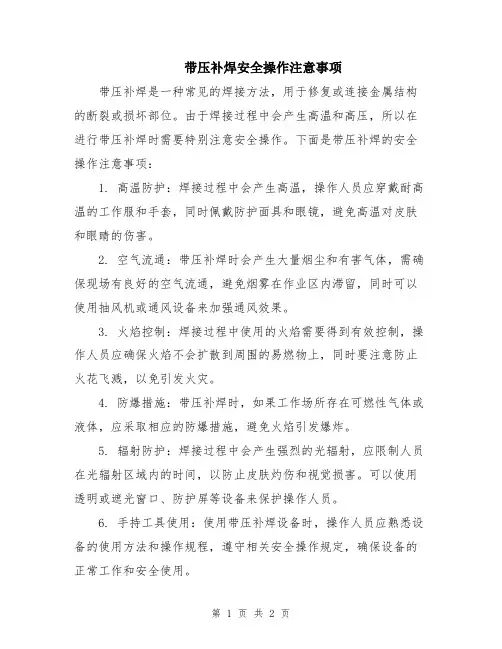

带压补焊安全操作注意事项带压补焊是一种常见的焊接方法,用于修复或连接金属结构的断裂或损坏部位。

由于焊接过程中会产生高温和高压,所以在进行带压补焊时需要特别注意安全操作。

下面是带压补焊的安全操作注意事项:1. 高温防护:焊接过程中会产生高温,操作人员应穿戴耐高温的工作服和手套,同时佩戴防护面具和眼镜,避免高温对皮肤和眼睛的伤害。

2. 空气流通:带压补焊时会产生大量烟尘和有害气体,需确保现场有良好的空气流通,避免烟雾在作业区内滞留,同时可以使用抽风机或通风设备来加强通风效果。

3. 火焰控制:焊接过程中使用的火焰需要得到有效控制,操作人员应确保火焰不会扩散到周围的易燃物上,同时要注意防止火花飞溅,以免引发火灾。

4. 防爆措施:带压补焊时,如果工作场所存在可燃性气体或液体,应采取相应的防爆措施,避免火焰引发爆炸。

5. 辐射防护:焊接过程中会产生强烈的光辐射,应限制人员在光辐射区域内的时间,以防止皮肤灼伤和视觉损害。

可以使用透明或遮光窗口、防护屏等设备来保护操作人员。

6. 手持工具使用:使用带压补焊设备时,操作人员应熟悉设备的使用方法和操作规程,遵守相关安全操作规定,确保设备的正常工作和安全使用。

7. 电气安全:带压补焊设备通常是通过电能驱动的,为了防止电击和火灾等事故,操作人员必须保证设备和电源线的绝缘良好,不可随意触碰电源线或设备的电气部件。

8. 环境清洁:在进行带压补焊之前,需要将工作区域清洁干净,避免有杂物或易燃物存在,这样可以减少事故的发生机率。

9. 操作培训:在进行带压补焊之前,操作人员应接受专业的培训,了解焊接工艺、安全操作规程以及事故应急处理方法,提高安全意识和技能水平。

10. 应急处理:在带压补焊过程中,如果发生火灾、爆炸或人员受伤等事故,操作人员应立即采取相应的应急处理措施,通知相关人员和部门,并按照相关规定进行事故报告和处理。

在带压补焊过程中,安全是首要考虑的因素。

通过严格遵守安全操作规程,采取适当的防护措施,能有效减少事故的发生,保护操作人员的生命安全和财产安全。

带压补焊安全操作注意事项

带压补焊安全操作注意事项

带压补焊安全操作注意事项带压补焊是一种常用于管道和容器补焊的方法。

在进行带压补焊时,由于焊接前需要将管道或容器装满一定的压力,因此安全操作显得尤为重要。

下面将介绍一些带压补焊的安全操作注意事项。

1.压力容器和管道的检查:在进行带压补焊前,必须对压力容器和管道进行全面彻底的检查。

这包括检查焊缝、材质、厚度以及附近的支撑结构等。

如果发现任何异常或缺陷,必须先修复或替换掉。

2.确保安全阀门的正常工作:在带压补焊过程中,必须确保安全阀门正常工作。

安全阀门是在压力超过所设定值时自动释放压力的装置。

如果安全阀门损坏或无法正常工作,可能会导致容器或管道爆裂,造成重大事故。

3.确保压力表的准确性:在带压补焊前,必须对压力表进行准确的校验和检查。

压力表应该能够准确地显示容器或管道的压力,以确保焊接时维持恰当的压力。

如果压力表失灵或显示不准确,可能会导致错误的焊接压力,从而引发安全隐患。

4.选择合适的补焊材料和焊接工艺:在带压补焊过程中,应选择合适的补焊材料和焊接工艺。

补焊材料应具有良好的焊接性能和强度,同时应与被焊材料相容。

焊接工艺应根据具体情况选择,以确保焊缝的质量和强度。

5.上下料操作时的安全:在带压补焊前后,需要进行上下料操作。

在这个过程中,必须严格遵守操作规程,确保安全。

操作人员应穿戴适当的个人防护装备,如安全帽、防护眼镜、耳塞、手套等。

同时,操作人员应注意保持平稳的姿势,避免滑倒或摔伤。

6.控制温度和压力:在带压补焊过程中,需要控制焊接区域的温度和压力。

焊接区域的温度过高可能会使容器或管道变形甚至破裂。

因此,在进行带压补焊时,应根据焊接材料的特性和工艺要求,合理控制温度和压力。

7.防止火焰和电火花风险:带压补焊是通过火焰或电弧进行的,因此必须注意防止火焰和电火花风险。

在带压补焊过程中,应注意周围环境是否有易燃物质或可能引发爆炸的物质。

同时,需要采取必要的防护措施,如隔离火源和使用防爆设施。

8.安全监测和预警:在带压补焊过程中,应设备安全监测和预警系统。

煤气管道(焦化厂)泄漏的带压焊补与安全措施—采用带压直接焊补的优点(3)

煤气管道(焦化厂)泄漏的带压焊补与安全措施—采用带压直接焊补的优点(3)

煤气管道(焦化厂)泄漏的带压焊补与安全措施—采用带压直接焊补的优点(3)煤气管道发生局部泄漏后的带压焊补措施,风险小、速度快、影响小(不影响正常生产)、效果好,其优点详细如下:1.对全厂生产和煤气外供没有大的影响采纳带压焊补,只需要生产调度部门在焊补作业前10min左右,将煤气系统的压力将原来的正常压力下降50%左右(江苏镇江焦化煤气集团公司从8000~10000Pa降为4000~4500Pa)就可以动火焊补,此时管道内保持肯定的正压,系统的生产和煤气输送仍保持正常运行状态。

2.修复泄漏管道速度快通常采纳带压焊补方法修复管道裂缝,时间短的在20~30min内就可完成焊补,长的最多就在1~2h左右即可完成。

因而,与其他检修方法相比,不需要去操作关闭多个闸阀,插若干盲板以及用蒸汽置换等,省去了很多繁琐的操作程序,削减了现场工作量。

依据我的阅历分析,管道泄漏一般有2种状况,一种是管道裂缝较长、开口较大。

遇到这种状况,就需要在焊补之前,根据管道的直径和壁厚,预先用厚为6~8mm、宽约150mm的钢板卷制1只半圆形呈月牙状(与管径接近)的抱箍,并在此抱箍最下端开一小圆口,焊上1个镀锌管头(配上堵头),在煤气降压后将此半圆形抱箍合在管道缝隙处再行焊接。

抱箍下端管头的作用是为了让管道上泄漏处缝隙内的残余氨水及少量焦油杂物能定期外排。

像这样的带压焊补作业可由2名焊工同时进行,其焊接时间可掌握在1~1。

5h内;另一种状况是管道泄漏处的缝隙小,焊缝也较短。

此时,带压焊补,则要先将缝隙处的表面杂物清理洁净,再直接对缝隙进行焊补,作业时间往往掌握在30min左右。

假如管道的泄漏点很小,仅用10min左右就可完成。

3.风险小在严密实行各项现场平安防范措施并充分协调好生产工艺操作环节的前提下,采纳带压焊补方法已日趋成熟,风险也小。

在保持较小的正压条件下,即使在管道上电焊时引燃外泄的煤气消失少量的明火也属正常现象,不会影响正常的煤气输送及焊补作业进度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

对于连续生产的装置、企业,或者城市公用管道,经常会出现跑冒滴漏的情况,如果采用停产检修堵漏,往往是不可取的。

而在不影响生产、不中断运行的前提下,进行带压焊接堵漏处理,对于确保装置和管网的安全、稳定、长周期、满负荷运行,减少因停产、排放系统物料的经济损失,具有重大的意义。

(1)带压焊接堵漏的常用方法
①短管引压焊接堵漏
泄漏缺陷中较多一类情况是管道的压力表、排放导淋管及其他引出管根部断裂或焊缝出现的砂眼、裂缝所造成的泄漏,这种泄漏状态往往表现为介质向外直喷,垂直方向喷射压力较大而水平方向相应较小。

根据这个特点,可在原来的断管外加焊一段直径稍大的短管,再在焊接好的短管上装上阀门,以达到切断泄漏的目的。

短管上应事先焊好以断管的根部连接主管道外径为贴合面的马鞍形加强圈,以使焊接引压管更为可靠和容易。

阀门以闸板阀为最理想,便于更好引压。

这种方法处理时间短、操作简单,可适用于中、高压管道的泄漏故障。

②螺母焊接堵漏
对一些压力较低、泄漏点较小的管道因点腐蚀造成泄漏的部位,可采用螺母焊接堵漏的方法,即在管道表面漏点处焊上规格合适的螺母,然后拧上螺栓,最后再焊死,达到堵漏的目的。

这种方法用料简单、影响面小,且无其他车工、管工、钳工交叉作业。

③挤压焊接堵漏
对于那些易燃、易爆介质,现场不能动焊,如果泄漏量不大,内部介质力不高,泄漏处管道又具有一定壁厚的情况,用挤压堵漏的方法。

用铜质防焊榔头、凿子,将漏点周围金属材料锤打,挤进漏缝,用冲击力使管材金属塑性变形,以达到堵漏的目的。

如挤压后再辅以粘接、堆焊,其效果就更佳。

这种方法较为实用。

④直接焊接堵漏
对于有些泄漏量不大,压力较低,管道有一定的金属厚度或位置又不容许加辅助手段的泄漏点,可采用直接焊接的方法,它主要是通过与挤压法交替使用,边堆焊、边挤压,逐渐缩小漏点,最终达到堵漏的目的。

(2)带压焊接堵漏的针对性技术措施
带压焊接堵漏在操作时应考虑具体的技术和环境条件,考虑现场的压力、温度、工艺介质、管材因素,采取相应的有针对性的技术措施:
①焊接管材、板材的材料与原有管道的材料相匹配,焊接材料与原有管材相对应。

②在焊接堵漏时,考虑到泄漏介质在焊接过程中对焊条的敏感作用,打底焊条可采用易操作、焊接性能较好的材料,而中间层及盖面焊条则必须按规范要求选用。

③在直接焊接过程中,可加大焊接电流,使得电弧喷和作用大于介质泄漏压力,再辅之以挤压,逐层焊接收口,以达到消除泄漏。

(3)注意点
石化企业、城市公用管道处理的泄漏介质往往不是易燃易爆、有毒有害,便是高温或带有一定的压力,稍有不慎,便会导致其他设备或人身伤害事故的发生,为此,必须在施工前制定周密的实施方案,包括可靠的安全措施,在施工中认真地加以执行。

除此以外,以下几个方面的问题,尤其应该引起注意和考虑:
①在处理管道泄漏之前,要事先进行测厚,掌握泄漏点附近管壁的厚度,以确保作业过程中的安全。

②在高中压管道堵漏焊接时,应采用小电流,而且电流的方向应偏向新增短管的加强板,避免在泄漏管的管壁产生过大的熔深。

③高温运行的管道补焊时其熔深必然会增加,需要进一步控制焊接电流,一般可比常温调低10%左右。

带压焊接堵漏的方法只能是一种临时性的应急措施,许多泄漏故障还须通过其他手段或者必要的停车检修来处理,而且即使采取了带压焊接堵漏,在系统或装置大修或停车检修时,应将堵漏部分用新管加以更新,以确保下一个检修周期的安全运行。
