结构钢常用焊接方法和焊材
实例1 北京燕山石化一厂4台1500立方米9%Ni钢球形乙烯
储罐，建造于上世纪90年代初。9%Ni钢钢板厚度30~35mm，
根据球罐结构设计，原配套的电焊条OK69-45（伊萨牌号） 强度不足，经焊条厂商修改，提高碳含量并添加钒，提供非 标OK69-45焊条用于球罐焊接制造。建造完成后放置半年， 做球罐保温前外部表面探伤时发现：焊缝金属出现大量网状 裂纹，深度不大于3mm，下半球比上半球严重，外表面比内 表面严重，裂纹随放置时间延长而发展。为此，调集了国内 的焊接专家联合会诊，经过近一年的试验、研究，找出产生
非熔化极气保焊
或焊丝
纯氩气
上述三种以电弧作为热源的焊接方法，是人类在为满足对钢结构制 造质量和生产效率不断提高的要求下，依次发明和发展出来的。
1、手工电弧焊
当人们意识到电弧焊接冶金过程中，为了避免大气的侵害，必须要 有良好的保护时，电焊条首先被发明出来。利用药皮被电弧加热时产生 的二氧化碳气体和熔融渣，能对电弧和焊接熔池进行有效地保护。尽管 出现较早，但由于使用灵活，可达性好，现在依然在使用，在先进的电 子科技还没有应用于电焊机制造的年代，金属结构的焊接生产主要由手 工电弧焊完成。
能源业:油气长输管道、巷道采运、火电核电大容量高参 数压力容器 为满足社会进步和经济发展的需求，这些领域使用的钢 结构，无不向着高强高韧方向发展。在高强高韧这对矛盾中， 难度更大的是高韧性，即在高强状态下，韧性的微小提升都 是可贵的，焊材与母材同理。
三、气体保护焊
1.焊接施工性能巨大优势
全位置焊接，可实现机械手操作，质量稳定性好，劳动环 境大幅改善，由焊材本身引起电弧工艺性能变化小，更多 更复杂的工艺性能由逆变焊接机实现： 冷金属焊接——浅熔深，变极性。能够严格控制电弧能量 分配给母材的比例，堆焊、热敏感性金属焊接 激光-MIG复合焊——通过激光焊机与MIG焊机精确的协同 控制，实现大厚度钢板（30~40mm）一次焊接完成 串列电弧双丝气体保护焊接——高效填充，20~30kg/h
裂纹的原因，制定解决方案。
结论
原OK69-45焊条的熔敷金属为奥氏体组织，修改后的
焊条所添加的元素，在奥氏体基体中形成弥散碳化物来弥补 强度不足，但由于碳的过量加入，碳化物在奥氏体晶界析出，
形成晶界贫铬区，在化工厂潮湿酸性大气环境中，产生了晶
界腐蚀。 解决方案 采用国产氮化物强化的奥氏体焊材，在清除表面 裂纹的原焊缝金属上，敷焊表面层，遮盖易腐蚀的焊缝金属。 经过数年的努力，虽然修复后的球罐维持原压原温使用，但 却付出了巨大代价。 我参与其中收获颇丰，不仅认识到了解决工程中焊材配套问 题的复杂性和难度，也学习到了利用专业知识发现问题、解
缺点显而易见：
1）少___由于施焊技能较难掌握，好焊工少，焊接耗材中占比少； 2）慢___焊接电流小于200安培，生产效率低，在特殊场合使用躺焊焊 条补偿效率； 3）差___劳动条件差(焊接烟尘)，焊缝质量差，——“挥汗如雨，焊花飞 溅”，含水量不易控制； 4）费___丢弃焊条头。
2、埋弧焊
• 1930年代，前苏联发明了埋弧焊，比较突出的优点是： • 1）效率高 粗丝、多丝、大电流400~900A/丝；
去除吸附水分。而气体保护焊只需控制了焊丝表面的吸附
水和保护气体中的含水量，焊缝金属中扩散氢低含量控制 就变得比较容易。
二、结构钢焊材服役性能匹配问题
不言而喻，焊接代替铆接是近代工程技术领域的一大进
步，但自从出现了焊接钢结构，与之相伴的两件事也跟随而
来： 钢种研发之初就要考虑其将来使用时焊接性； 焊材服役性能匹配问题就成了焊接工程技术人员始终面临 的艰巨任务。
中元种类和数量以及保护气体中的成分来调整电弧工艺性 能，其作用是极其有限的，而利用逆变焊机电弧控制的功 能是这方面的有效补充。
3.本企业目前结构钢供货和将来关注的领域
造船业:大型集装箱船、大型油轮、钻井船(海上平台) 建筑业:高层建筑、大跨度场馆、高参数吊机
交通运输业:大跨度桥梁、特大型港机、
熔炼焊剂——高温烧结焊剂——陶质焊剂。
4)调整电弧工艺性能
手工电焊条和埋弧焊这样一类的焊接材料，主要靠改变焊 接材料中非金属元素的种类和数量，调整电弧工艺性能, 例如交流电弧过零点再燃弧性能、电弧燃烧稳定性、液态 金属流动性、电弧穿透能力以及脱渣性。
气体保护焊，尤其是非熔化极气体保护焊，依靠改变焊丝
要的启示是，焊丝钢的冶炼要求是极高的，其中杂质不应
该高于其配套钢材的含量。
实例2
上世纪70年代，我国开展高级别舰船钢研发储备，我焊
接研究室承担了与钢种配套的三种焊接材料研发任务。 电焊条 埋弧焊——熔炼焊剂和陶质焊剂 气体保护焊
埋弧焊的焊缝金属韧性（低温冲击功数值）始终不能稳定在较好的水 平上，不得不中途放弃，最终只有手工电焊条和气保焊走到最后完成配 套。这也是用科研实践及其代价获得的宝贵经验，感悟深刻。
结构钢常用焊接方法和焊材
2018年5月18日
目录
• • • • 一、常用焊接方法及介绍 二、结构钢焊材服役性能匹配问题 三、气体保护焊 四、焊接材料制造及检验
一、常用焊接方法及介绍
弧焊方法 手工电弧焊 埋弧焊 焊条芯 实心焊丝（金 属粉芯焊丝） 熔炼焊剂 气体保护 焊 熔化极气保焊 实心 焊丝 粉芯 焊接材料 药皮 焊剂 陶质焊剂 保护气体 纯二氧化碳 混合气体 烧结焊剂
差异是极大的，铸态焊缝的强度和韧性都远不及母材，因此， 根据不同的焊接工艺，来确定焊接材料的合金成分及其制造
方法，成为焊材研发的重点工作内容。
2．焊材研发工作
焊材研发是一项周期较长的系统性工作，其合金系统的 确定主要根据所要求配套的母材性能，而各种合金元素含量 的调整则主要依据所采用不同的焊接工艺方法，这是由于不
材料表面性能体现
3)耐热性能___冷热疲劳、高温强度
4)以及耐辐照脆性、临氢脆性，等等
除力学性能之外的其它三项性能，焊材(焊缝金属)与母 材金属基本遵循合金匹配原则 力学性能不遵循合金匹配原则，其原因是绝大多数焊接钢 结构中的母材是变形加工+热处理组织状态，而焊缝金属 则是纯粹铸态。
众所周知，任何一种合金钢的这两种状态，其力学性能
决问题的方法。
3)提高焊接接头抗冷裂性
裂纹类缺陷在高强钢焊接接头中是最为危险的工艺缺陷， 而高强度钢焊接时，随着碳当量的升高，焊接冷裂纹敏感性
增大。可以从焊接材料和焊接工艺方法相结合的角度来解决。
采用含水量低的焊接工艺材料，可以有效控制扩散氢含量。 各种焊接方法含水量由低向高排列为： 实心焊丝气体保护焊——埋弧焊——手工焊条； 埋弧焊剂中含水量由低向高排列：
当低合金高强度钢的强度级别达到了700MPa以上时，
即便是采用气体保护焊方法进行焊接施工，控制焊材中的水 分都应该是非常严格的。实例2中焊接材料，气保焊中的气
体露点为-60C°以下，成品焊丝中氢含量3≤ppm，手工焊条
熔敷金属扩散氢含量≤3ml/100g(水银法)。
四、焊接材料制造及检验
无论是焊条、埋弧焊还是气体保护焊，作为填充用的金 属材料丝，其加工过程相同，都经过冶炼、轧制盘条、丝材 拉拔等过程，不赘述。仅从保证焊缝金属韧性和抗冷裂角度， 分别讲述各自的制作过程和检验要求。
上次培训内容主要讲了钢材的焊接性，下面所讲的焊材服
役性能匹配，除了基本内容的讲述外，还会插入一些我遇到 的实际工程实例，以此来了解此前曾经发生过的关于焊材匹
配的错误和教训。
1.焊材与结构钢性能匹配要求主要有以下几点:
1)力学性能___强度、机械疲劳、韧性(低温韧性)
2)耐蚀性能___常温(大气、海洋)、高温(氧化)，由
个方面的重大进步
没有非金属固态物质参与电弧冶金反应，切断杂质元素通 过保护介质进入焊缝金属的途径，提高焊缝金属纯净度， 改善焊接接头韧性； 高强钢焊接冷裂纹产生的重要因素是焊缝中的扩散氢含量，
其主要来源于水。气体保护焊方法中，焊接材料只有金属
焊丝和气体，没有非金属固态物质，不像焊条和焊剂，制 造前原材料要除水，制造中要高温烘烤，使用前还要加热
3.抗裂性 通常我们用小铁研试验来衡量焊接接头的冷裂纹敏感性。 当焊缝金属的合金成分、焊接工艺规范及实验板厚确定后， 试验结果只决定于焊缝金属中的扩散氢含量，而焊接材料中 的水分则是扩散氢的主要来源。显然，气体保护焊有着优越 的抗裂性，只有气体作为保护介质参焊接冶金反应与，其中 的水分含量易于有效控制。
制造人工矿石粉取代天然原材料，以降低埋弧焊焊缝金属
中的杂质含量，在实验室取得了良好的结果，但可能是成 本问题无法推广。
3、应运而生的气体保护焊
随着近些年机械电子科技不断进步，电焊机从最初的动
铁式经过旋转式、可控硅式、晶体管式等弧焊机，已经发展
到了现在的第五代逆变式焊机，称之为弧焊逆变器。焊机动
态性能的提高以及电弧控制技术的发展，为气体保护焊大面 积工业化应用提供了有利条件。1950年代工业国家首先出现 气体保护焊，1970年代二氧化碳焊引入国内。用气体作为电 弧焊接保护介质，对于整焊缝金属强度
大多数钢结构件中的焊缝金属是在铸态下使用的，无法
利用在钢材制造中使用的变形和热处理进行强化，因此，焊 接为了弥补铸态金属强度不足，不得已在焊材合金成分中加 入更多的强化元素，如C、Cr、Mo、V等，常常遇到的结果 是，随着强度的提高，韧性却会进一步下降，冷裂敏感性提
高，抗裂性能或其它性能会相应恶化。
近年来依靠逆变焊机实现电弧工艺性能调整取得了巨大 进步，例如当年我读大学时，学校教授取得全国获奖的科研 成果，是解决不锈钢焊条药皮发红开裂问题，采取措施包括： 改变药皮成分、提高药皮导电性、改变药皮套筒形状以提高 焊芯熔化速度。现在各种高合金成分的焊缝金属熔敷过程， 利用逆变焊机精准的波形、脉冲控制功能，所能达到的调整 电弧稳定性、焊道成形的效果，都是传统工艺无法比拟的。
钢结构焊接要点
钢结构焊接要点钢结构焊接是一种常见且重要的金属结构连接方法，被广泛应用于建筑、桥梁、船舶等领域。
为了确保焊接质量和结构的安全性，下面将介绍钢结构焊接的要点。
1. 材料准备在进行钢结构焊接前，首先需要进行材料的准备工作。
确保焊接材料（电焊条、电极等）符合规定的标准，并检查钢构件的净度和干燥度是否满足要求。
2. 表面处理钢结构的焊接前需要进行表面处理，以确保焊缝的质量。
常见的表面处理方法包括清洗、扫除锈蚀、打磨等。
焊接前还应检查钢构件表面是否有氧化物、油污等有害物质，并予以清除。
3. 焊接位置钢结构焊接应选择适当的焊接位置。
对于大型钢构件，可以采用位置焊接或局部暖焊的方式，以减少变形和残余应力。
同时，焊接位置的选择还应考虑施工方便性和焊缝检验要求。
4. 焊接方法钢结构焊接可以采用多种方法，如手工电弧焊、气体保护焊、埋弧焊等。
根据具体情况选择合适的焊接方法，并确保操作符合相应的规范和标准。
5. 焊接参数在进行钢结构焊接时，控制好焊接参数是确保焊缝质量的关键。
例如，焊接电流、焊接速度、极性等参数的选择应根据焊材和钢材的特性进行合理调整。
6. 焊接顺序钢结构的焊接顺序应遵循从弱度到强度的原则，以减少结构变形和应力集中。
大体上，应从结构的边缘开始焊接，并逐渐向内部延伸。
7. 焊接质量控制钢结构焊接后，应进行质量控制以确保焊缝的质量。
常用的控制方法包括焊接缺陷检测、焊缝可视检查、焊缝强度测试等。
同时，焊接质量控制还应符合相关的标准和规范。
8. 预防变形钢结构焊接后常会出现变形现象，为了预防变形，可以采用预约应力、加强副框架支撑、控制焊接温度等方法。
此外，还应对变形进行及时的修正和调整。
总结：钢结构焊接是一项复杂的工艺，要求操作人员具备专业的技术和经验。
准确把握钢结构焊接的要点，能够确保焊缝的质量，提升结构的安全性。
在进行钢结构焊接时，记住上述要点，并遵循相关的标准和规范，将有利于实现高质量的焊接结果。
钢结构焊接施工方案
钢结构焊接施工方案1.焊接内容及特点1.1.焊接作业内容本工程焊接主要为钢管柱、H型钢、箱体等构件焊接，具体的焊接接头形式如下：1.2.焊缝等级及相关要求本工程所用的焊缝金属应与主体金属相适应，应符合现行行业标准《建筑钢结构焊接技术规程》及其他相关现行国家及行业标准的要求。
除非另外说明，所有对接焊缝及节点坡口均采用全熔透等强度焊缝，焊缝质量等级为一级，所有角焊缝焊缝质量等级为三级。
手工焊接应采用符合现行国家标准《碳钢焊条》及《低合金钢焊条》规定的焊条。
对Q345 级钢采用E50 型焊条，直接承受动力荷载、振动荷载或厚板焊接的构件应选用低氢碱性焊条或超低氢型焊条。
自动焊接或半自动焊接采用的焊丝和焊剂，应与主体钢材力学性能相适应，并应符合现行国家标准的规定。
焊丝应符合现行国家标准《熔化焊用焊丝》、《碳钢药芯焊丝》、《低合金钢药芯焊丝》、《埋弧焊用碳钢焊丝和焊剂》和《气体保护焊用焊丝》的规定。
2.焊接准备针对本工程的特点，选择以CO2 气体保护焊为主、手工电弧焊为辅的方式来完成本工程钢结构焊接。
2.1.操作人员配备从事焊接作业的人员，从工序负责人到作业班组长乃至具体操作的施焊人员和无损检测人员，都须为持证人员和曾从事过类似工程施工的人员。
辅助工也须通晓焊接作业平台的具体搭设方法、顺序和搭设所需的时间，从而准备好焊前工作、做好过程辅助工作及焊后清理工作，从人员组织上做好保障。
2.2.焊接设备准备焊接设备氧化碳焊机2、交流焊机1、外钢框柱对、接核焊心接筒进行住等全熔透对接焊；、钢梁对接焊。
助3、校焊定正接位时；焊临接时；措件安装、焊接。
焊接工具2.3. 焊接材料选择（1）在确保焊接结构安全、可靠的前提下，根据钢材的化学成分、机械性能、板厚、接头形式；结构的工作条件、使用条件及对焊缝金属的性能要求；焊接工艺性能和技术经济效益等，择优选用焊接材料。
焊接材料原则如下表：接材料根据设计要求采用以下匹配焊材：2.4. 焊接工艺流程2.5. 焊工培训、焊工考试与交底按照《建筑钢结构焊接技术规程》的焊工考试规定，焊工应进行复训与考核。
钢结构各种焊接工艺大全(带图例)
钢结构各种焊接工艺大全（带图例）1.1焊接准备1.1.1焊材干燥及管理：1.1.1.1一般钛钙型焊条如为新品则不必干燥，未用完的回收品则必须经60~1000C的干燥再使用。
1.1.1.2低氢焊条须经3000C温度、1个小时以上的干燥后，再放入1000C的干燥箱内时常干燥。
1.1.1.3如焊条装在焊条袋内到现场使用4小时不必干燥，而装在干燥器内到现场使用10小时不必再干燥。
1.1.1.4从焊剂新箱打开使用时，必须完全干燥状态下施焊。
1.1.1.5焊剂如打开经12小时后，须经1200C、1小时的干燥。
1.1.1.6新购买的焊条必须交仓库保管，置于通风、干燥、不直接接触地面的场所，使用时须填具领料单向仓库领用。
1.1.1.7工作结束，剩余焊条必须收回置于干燥箱内，次日再取用。
1.1.2坡口加工1.1.2.1为达到设计要求，钢材接合部板厚9mm以上的全熔透焊接必须开坡口，坡口的形状、尺寸、加工方法应按照设计图（制造图）或放样图所规定的要求进行。
1.1.2.2坡口表面要清理干净并作防锈处理或立即焊接。
1.1.2.3火焰开坡口若有伤痕，须用电焊修补后再用砂轮机磨平，并清理干净割渣和焊渣。
1.1.3焊接预热1.1.3.1在低温或母材为厚板时可进行焊接前加热，从而避免焊接部位因急冷而发生裂纹。
1.1.3.2预热温度控制如下：1.1.4焊接前检查1.1.4.1是否选择正确的焊接方法和焊接材料。
1.1.4.2坡口加工、构件组立是否达到规定的精度。
1.1.4.3焊接施工顺序是否正确。
1.1.4.4焊接面是否清洁。
1.1.4.5预热方案是否可行。
1.2焊接方法1.2.1手工电弧焊1.2.1.1焊条型号选择如下表:1.2.1.2焊条直径选择如下表:1.2.1.3电流选择如下表:1.2.2埋弧自动焊1.2.2.1钢板对接焊接参数表:1.2.2.2填角焊焊接参数表:1.2.3 CO2焊接电流参数表:1.3 焊接施工1.3.1 钢板对接1.3.1.1 下料：根据施工图要求把所要拼接的钢板放长30~50mm ，以补充焊缝收缩和边线的不整齐。
钢结构建筑的施工方案与焊接技术
钢结构建筑的施工方案与焊接技术钢结构建筑是一种现代化、高效率的建筑形式，它的施工方案及焊接技术对于保证工程质量和确保安全至关重要。
本文将对钢结构建筑的施工方案和焊接技术进行详细探讨，以帮助读者更好地了解并应用于实际工程。
一、施工方案1.1 施工准备在进行钢结构建筑的施工前，必须做好充足的准备工作。
首先，需要编制详细的施工计划，确定各项工程进度和任务分工。
其次，要对施工现场进行细致的勘测和设计，确保施工地基的坚固稳定，满足建筑承载能力的要求。
1.2 材料选择与加工钢结构建筑的施工材料主要包括钢板、型钢、焊材等。
在选择材料时，应根据工程需求和质量标准进行选择，并确保材料供应能够满足工程进度的要求。
在材料加工方面，应遵循相关的规范和工艺要求，确保材料的精度和质量。
1.3 施工流程钢结构建筑的施工流程通常包括组装、安装和焊接等环节。
在组装环节中，需要根据设计图纸和工艺要求进行零件的制作和组装。
在安装环节中，需要进行起吊、定位、固定和调整等操作，确保结构的准确性和稳定性。
在焊接环节中，需要根据焊接工艺要求进行焊缝的处理和焊接操作。
二、焊接技术2.1 焊接前准备在进行钢结构建筑的焊接前，必须做好相应的准备工作。
首先，要对焊接设备进行检查和维护，确保设备的正常运行。
其次，要进行相关的安全措施，如佩戴个人防护用品、设置防护栏杆等，确保焊接过程的安全。
2.2 焊接工艺选择钢结构建筑的焊接工艺选择应根据焊接材料和焊接部位的实际情况来确定。
常见的焊接工艺包括手工电弧焊、气体保护焊和埋弧焊等。
在选择焊接工艺时，要考虑焊接质量、工作效率和施工条件等因素。
2.3 焊接操作技术在进行钢结构建筑的焊接操作时，应遵循一定的技术要求和规范。
首先，要进行合适的焊接参数设置，如电流、电压和焊接速度等。
其次，要掌握良好的焊接姿势和稳定的手持技术，以确保焊接质量的稳定性和一致性。
最后，要进行合适的焊接顺序和冷却措施，避免焊接产生过多的应力和变形。
钢结构的安装焊接施工技术(2篇)

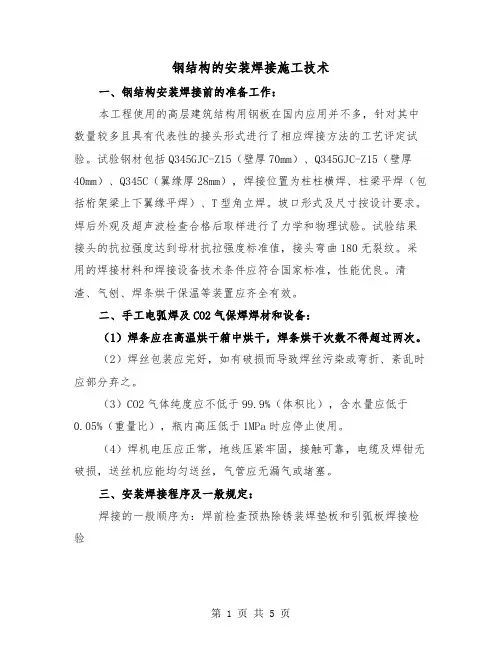

钢结构的安装焊接施工技术一、钢结构安装焊接前的准备工作：本工程使用的高层建筑结构用钢板在国内应用并不多，针对其中数量较多且具有代表性的接头形式进行了相应焊接方法的工艺评定试验。
试验钢材包括Q345GJC-Z15（壁厚70mm）、Q345GJC-Z15（壁厚40mm）、Q345C（翼缘厚28mm），焊接位置为柱柱横焊、柱梁平焊（包括桁架梁上下翼缘平焊）、T型角立焊。
坡口形式及尺寸按设计要求。
焊后外观及超声波检查合格后取样进行了力学和物理试验。
试验结果接头的抗拉强度达到母材抗拉强度标准值，接头弯曲180无裂纹。
采用的焊接材料和焊接设备技术条件应符合国家标准，性能优良。
清渣、气刨、焊条烘干保温等装置应齐全有效。
二、手工电弧焊及CO2气保焊焊材和设备：（1）焊条应在高温烘干箱中烘干，焊条烘干次数不得超过两次。
（2）焊丝包装应完好，如有破损而导致焊丝污染或弯折、紊乱时应部分弃之。
（3）CO2气体纯度应不低于99.9%（体积比），含水量应低于0.05%（重量比），瓶内高压低于1MPa时应停止使用。
（4）焊机电压应正常，地线压紧牢固，接触可靠，电缆及焊钳无破损，送丝机应能均匀送丝，气管应无漏气或堵塞。
三、安装焊接程序及一般规定：焊接的一般顺序为：焊前检查预热除锈装焊垫板和引弧板焊接检验1、焊前检查坡口角度、钝边、间隙及错口量，坡口内和两侧的锈斑、油污、氧化铁皮等应清除干净。
2、预热。
焊前用气焊或特制烤枪对坡口及其两侧各100mm范围内的母材均匀加热，并用表面测温计测量温度，防止温度不符合要求或表面局部氧化，预热温度。
3、重新检查预热温度，如温度不够应重新加热，使之符合要求。
4、装焊垫板及引弧板，其表面清洁程度要求与坡口表面相同，垫板与母材应贴紧，引弧板与母材焊接应牢固。
5、焊接：第一层的焊道应封住坡口内母材与垫板的连接处，然后逐道逐层累焊至填满坡口，每道焊缝焊完后，都必须清除焊渣及飞溅物，出现焊接缺陷应及时磨去并修补。
钢结构焊接工序
钢结构焊接工序钢结构是一种广泛应用于建筑、桥梁和其他工程领域的重要材料。
焊接作为钢结构连接的一种主要方式，具有精确、高效和可靠的特点。
本文将详细介绍钢结构焊接的工序，包括准备工作、焊接方法和后续处理等方面。
一、准备工作在进行钢结构焊接之前，需要进行一系列的准备工作，以确保焊接的质量和安全。
准备工作主要包括以下几个方面：1. 材料准备：选择合适的焊接材料，包括焊条、焊丝和辅助材料等。
钢结构焊接通常使用碳钢焊材，根据具体情况选择合适的焊接材料。
2. 设备准备：准备好焊接所需的焊接设备，包括焊接机、氧炔切割器、电动切割机等。
确保设备完好并符合安全要求。
3. 工作区域准备：清理工作区域，确保焊接区域的周围没有易燃物品和其他危险物品。
搭建焊接临时平台和固定支撑，保障焊接的稳定性。
二、焊接方法钢结构焊接的方法通常根据具体情况选择，常见的焊接方法有以下几种：1. 手工弧焊：手工弧焊是一种常用的焊接方法，操作简单，适用于各种位置的焊接。
选择适当的焊材和电流，根据焊接的要求进行手工弧焊。
2. 气体保护焊：气体保护焊又称为MIG/MAG焊接，利用惰性气体或活性气体对焊缝进行保护，防止氧气和水分对焊缝的影响。
气体保护焊可实现高效、连续焊接，适用于大批量的钢结构焊接。
3. 子弧焊：子弧焊是一种将焊材与工件分开供电进行焊接的方法，可以实现多焊头同时工作，提高焊接效率。
子弧焊适用于大跨度和大体积的钢结构焊接。
4. 焊压焊接：焊压焊接是利用机械力和电能相结合进行焊接的方法，通过施加压力使焊接接头变形，形成焊缝。
焊压焊接可实现高强度、高质量的焊缝连接。
三、后续处理完成钢结构焊接后，还需要进行一系列的后续处理工作，以确保焊接的质量和外观。
后续处理主要包括以下几个方面：1. 焊缝清理：清理焊缝的氧化物和污垢，使用刮刀、钢丝刷等工具进行清理，保证焊缝的质量和外观。
2. 检测与修补：对焊接接头进行检测，包括目视检查、超声波检测等方法，发现焊接缺陷及时修补。
钢结构施工安装焊接技术分析
钢结构施工安装焊接技术分析钢结构是现代建筑领域中常见的一种结构形式，具有重量轻、强度高、抗震性能好等优点，在建筑工程中得到广泛应用。
而在钢结构的施工安装中，焊接技术是一个不可或缺的环节，它直接影响着钢结构的质量和安全性能。
本文将针对钢结构施工安装焊接技术进行深入分析，探讨其关键技术要点和应用注意事项。
一、焊接技术的种类及特点在钢结构的施工过程中，常见的焊接方法主要包括电弧焊、气体保护焊和激光焊等。
电弧焊是最常用的焊接方法之一，其原理是通过电弧将工件熔化并连接在一起，具有焊接速度快、成本低的特点。
气体保护焊是一种利用惰性气体或活性气体作为保护介质的焊接方法，能够有效保护熔化池不受外界氧气和杂质的侵害，提高焊接质量。
而激光焊则是利用高能激光束对工件进行熔化和连接，具有焊接速度快、热影响区小等优点。
不同的焊接方法适用于不同的工程要求，施工现场需要根据实际情况选择合适的焊接技术。
在进行焊接作业时，操作人员需要严格按照规程操作，保证焊接质量和安全性能。
随着工程技术的不断发展，还出现了自动焊接、机器人焊接等高效、智能化的焊接技术，可以大大提高焊接效率和质量。
1. 焊材的选择焊接质量的好坏很大程度上取决于焊接材料的选择。
在钢结构的施工中，一般使用的焊接材料主要包括焊条、焊丝、焊剂等。
操作人员需要根据工程要求和焊接材料的性能特点选择合适的焊接材料，保证焊接质量。
2. 焊接工艺的确定焊接工艺是指焊接过程中所采用的具体操作方法和步骤，包括预热、层间温度控制、焊接速度等。
在进行焊接作业时，需要根据工程要求和焊接材料的特性确定合适的焊接工艺，保证焊接质量和安全性能。
3. 焊接设备的维护焊接设备是进行焊接作业的重要工具，其维护和保养对焊接质量和安全性能至关重要。
操作人员需要定期对焊接设备进行检查和维护，及时更换损坏的零部件，保证焊接设备的正常运行。
4. 焊接作业环境的控制良好的焊接作业环境对保证焊接质量至关重要，操作人员需要控制好焊接作业的温度、湿度、通风等环境因素，避免对焊接质量产生影响。
焊接的常用方法
焊接的常用方法
常用焊接方法：
1. 电弧焊：由电弧共同作用高温熔搅焊材表面金属而成的焊接方法，在金属材料的间接融合作用，可以直接焊接金属材料，也可以用其他材料来焊接大型结构件。
2. 点焊：是弧焊和熔焊的一种组合，也是一种加工形式，及由电弧和注油及熔喷等组合工艺来焊接金属部件的方法，可用于金属及其它材料的连接，常用于电子行业、精密仪器和薄型板材等。
3. 氩弧焊：电极采用氩气弧焊材料来进行焊接，这种焊接方法可高效地焊接大型结构件，具有优异的抗腐蚀能力，最常用于钢制结构件的焊接，用于钢结构焊缝制作时具有优良的结构性能，具有较高的焊接质量和强度。
4. 熔焊：采用电流熔化焊材，焊接后形成了一种工艺结构，适用于管材的焊接，可以熔化多种金属材料，如铜、锡和不锈钢等，熔焊电路具有良好的导电性和电阻，能够达到常规焊接要求。
5. 电阻焊：要利用交流电或直流电穿透焊接，焊接原理是通过电极来加热，然后将焊接材料混合在一起，电针焊用于金属针的焊接，它的用途比较广泛，尤其
适用于金属薄金属和金属片的焊接，电针焊结构较密实，可以获得良好的焊接性能。
Q235的焊接总结
立脚焊
3.0-4.0 ≥ 5.0
3.2
90-120
3.2
90-120
4.0
120-160
2.0
2.0
55-60
仰角焊
3.0-4.0
3.2
90-120
≥ 5.0
4.0
120-160
4. CO2 气体保护焊接工艺
CO2 气体保护焊是一种高效节能的焊接方法，其焊接变形小，焊接质量好，易于实
现过程控制自动化。
当环境温度低于 0℃，或者焊件较厚时，一般在 100-150 ℃下预热。
3.3 焊接工艺参数
手工电弧焊一般分为平焊、横焊、立焊、仰焊四种形式。焊接电流的选择主要取决 于焊条直径和焊缝位置，其次是焊件厚度、接头类型、焊道层次等。而电弧电压主要由
电弧长度来决定。因此，电弧长度要适中，以保证电弧燃烧稳定 焊透、外观成型不良等缺陷。
1.25 0.90
E4316
0.035 0.040
0.30 0.20 0.30 0.08
E5015
1.60 0.75
490
E5016
330 22
400
3.2 焊前准备
焊接前，焊件按工艺要求选择坡口形式，开坡口并清除坡口、焊件对接面及周围的 锈蚀、油污等有害物质，避免产生焊接缺陷。同时也要保证焊条的表面清洁、无污物。
CO2 气体的纯度不低于 99.8%，露点低于 -40 ℃。
坡口加工的精度是保证融合良好和焊缝美观的重要因素之一，可采用机械加工、气
体火焰切割和等离子切割等方法进行。焊接前，应清理坡口及坡口两侧
20mm以内的油
污、锈迹和氧化皮等污物。
定位焊时根据板厚确定焊缝长度和间距。一般薄板的定位焊缝应该细而短，长度为
钢结构焊接方案
钢结构焊接方案一、背景介绍钢结构在建筑、桥梁等领域广泛应用，其连接方式中焊接被广泛采用。
针对钢结构焊接，本文将提出一种可行的焊接方案，以确保焊接质量和结构强度。
二、焊接类型选择根据焊接连接的位置和要求，钢结构焊接可分为角焊、对接焊和搭接焊。
在实际应用中，可根据具体情况选择合适的焊接类型。
三、焊材选择焊材的选择直接影响到焊缝的质量。
通常，钢结构焊接常采用CO2气体保护焊、手工电弧焊及埋弧焊等方法。
根据焊接工艺要求，选择合适焊材，如低碳钢焊条、低合金钢焊丝等。
四、焊接工艺控制1. 准备工作：a. 清理焊接部位表面的油污、锈蚀等杂质；b. 检查焊缝准备情况，确保母材之间的间隙合理。
2. 焊接设备选择：a. 根据焊接类型和规格，选择适当的焊接设备；b. 检查设备是否正常工作，确保焊接过程稳定。
3. 控制焊接参数：a. 根据焊接材料的规格和厚度，合理设定焊接电流和电压等参数；b. 控制焊接速度，保持稳定的焊接过程。
4. 检查焊接质量：a. 对焊缝进行外观检查，确保焊接质量符合要求；b. 可进行焊缝探伤或无损检测，确保焊接无裂纹、气孔等缺陷。
五、焊接质量控制焊接质量控制是确保焊接接头强度和结构安全的关键环节。
采取以下措施进行焊接质量控制：1. 定期对焊接工艺进行复审，在生产过程中及时调整和优化焊接参数。
2. 进行焊接过程监控，确保焊接过程的稳定性和一致性。
3. 对焊接人员进行培训，提高其焊接技术水平，确保操作规范和安全。
4. 对焊接材料进行检测，确保焊材质量符合标准要求。
六、安全注意事项在进行钢结构焊接过程中，需要注意以下安全事项：1. 确保焊接人员穿戴防护装备，包括焊接面罩、手套等。
2. 在焊接现场设置明显的安全警示标志，确保周围人员的安全。
3. 经过焊接的钢结构需要进行规范的质量检验，以确保符合相关安全标准。
总结：通过合理的焊接方案和焊接工艺控制，可以确保钢结构的焊接质量和安全性。
在实际应用中，需要根据具体情况和要求进行选择和调整。
