第三章井口装置第一节概述井口装置是油气井最上部控制和调节油气生产的主要设备，包括套管头、油管头和采油(气)树三大部分，是悬挂井下油管柱、套管柱，密封油套管和两层套管之间的环形空间以控制油气井生产，回注(注蒸汽、注气、注水、酸化、压裂、注化学剂等)和安全生产的关键设备。
本章着重介绍采油树、阀门及辅助装置。
下图是井口装置结构：井口装置的作用1）连接井下的各层套管，密封各层套管环形空间，悬挂套管部分重量。
2）悬挂油管及下井工具，承挂井内的油管柱的重量，密封油套环形空间。
3）控制和调节油井生产。
4）保证各项井下作业施工，便于压井作业、起下作业等措施施工和进行测压、清蜡等油井正常生产管理。
5）录取油套压。
一、套管头套管头是在整个井口装置的最下端，是连接套管和各种井油管头的一种部件，用以悬挂技术套管和生产套管并确保密封各层套管间的环形空间，为安装防喷器和油管头等上部井口装置提供过渡连接，并通过套管头本体上的两个侧口，可以进行补挤水泥和注平衡液等作业。
1、型号表示方法套管头尺寸代号(包括连接套管和悬挂套管)是用套管外径的英寸值表示；本体间连接型式代号是用汉语拼音字母表示，F表示法兰连接，Q表示卡箍连接(图9-28)。
双级套管头表示方法见下图。
最大工作压力MPa上部悬挂套管尺寸代号，in中部悬挂套管尺寸代号，in下部悬挂套管尺寸代号，in连接套管尺寸代号，in本体连接型式代号套管头代号三级套管头表示方法2、结构型式分类套管头由本体、套管悬挂器和密封组件组成。
套管头按悬挂套管的层数分为单级套管头、双级套管头和三级套管头。
按本体间的连接形式分为卡箍式和法兰式。
按套管悬挂器的结构型式分为卡瓦式和螺纹式。
技本体的组合型式分为：a单体式：一个本体内装一个套管悬挂器。
单级套管头示意图1—油管头；2—套管头；3—套管悬挂器（卡瓦式）；4—悬挂套管；5—连接套管双级套管头示意图1—上部套管头；2—下部套管头；3—油管头；4—上部套管悬挂器（卡瓦式）；5—上部悬挂套管；6—下部套管悬挂器（卡瓦式）；7—下部悬挂套管；8—连接套管（表层套管）三级套管头示意图1—油管头；2一上部套管头；3—中部套管头；4—下部套骨头；5—上部套臂悬挂器(卡瓦式)；6—上部悬挂套管；7—中部套管悬挂器(卡瓦式)；8—中部悬挂套管；9—下部套管悬挂器(卡瓦式)；10—下部悬挂套管；11—表层套管b组合式：一个本体内装多个套管悬挂器。
钻井基础知识-井口装置及采油树讲座PPT课件
16-3/4
18-3/4 20-3/4 21-1/4
2、3、5、10
5、10 3 2、5、10
16.625
18.625 20.625 21.124
2019年3月31日
21
井口装置及采油树讲座
油管头
油管头(图5)安装在最上部套管头的上 部，由油管悬挂器及其本体组成，用于悬 挂油管柱，并密封油管与生产套管间的环 形空间。 油管头通常是一个有上下法兰连接的短 节，并带有两个环空侧出口，构成一个四 通，因此也叫油管四通。
钻井基础知识
井口装置及采油树讲座
2019年3月31日
1
井口装置及采油树讲座
主要内容
一.井口装置的主要技术要求
二.井口装置
三.采油树
2019年3月31日
2
井口装置及采油树讲座
目录（一） 一、井口装置的主要技术要求
1、井口装置的钢材特性 2、额定工作压力 3、材料 4、垂直通径
2019年3月31日
3
7-1/16
7-1/16 7-1/16 7-1/16 7-1/16 9 9 9 9 9 11 11 11 11 11 13-5/8 13-5/8 13-5/8 13-5/8 16-3/4 16-3/4 16-3/4
3000
5000 10000 15000 20000 2000 3000 5000 10000 15000 2000 3000 5000 10000 15000 2000 3000 5000 10000 2000 3000 5000
2019年3月31日
9
井口装置及采油树讲座
表3
公称连接器 连接器公称尺寸和通径 in 7-1/16 额定工作压力 psi 2000 尺寸② 外径 in 7
井口采油树现场试压工具简介及工艺研究
井下修井 、 试油作业 中 ， 采油树是油气井井 口重要 的安全 生产设备 ， 其零部件 及密封部位 的好 坏 ， 直 接关
系到油气井安全 、 设备安全和施工安 全。为此 ， 在 施工
［ 作者简介］ 李哲 ， 男， 工程师 ， １ ９ ７ ３年出生 ， ２ ０ ０ ０年 ７月毕业于西安石油学 院石油 工程 专业 ， 目前 主要从事井下 井控管理 、 井下 工具 设计研发工作。Ｅ ． ｍ ａ ｉ ｌ ： ￣ ｈ ｉ ｎ ｆ ＠ｓ ｉ ｎ ａ ． Ｃ Ｏ ｎ。 ｒ
第２ ３卷
第 ４期
２ ０ １ ４年 ８月
油
气
井
测
试
第２ ３ 卷
第 ４期

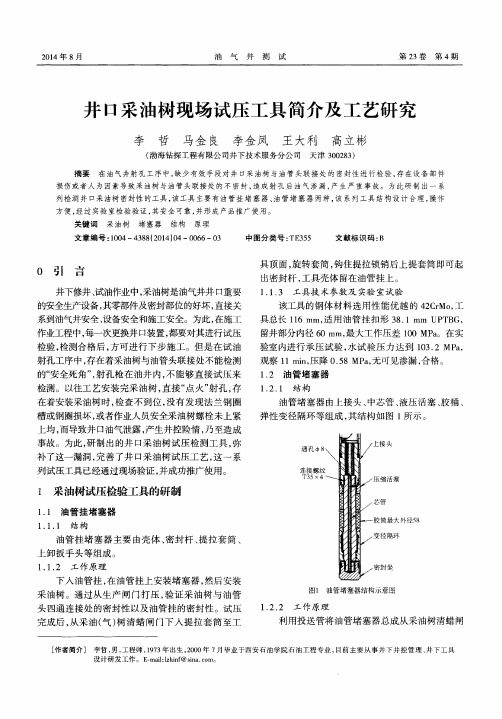

井 口采 油 树现 场 试 压 工 具 简 介 及 工 艺研 究
