框架设计例题
7多层框架设计实例练习
某四层框架结构，建筑平面图、剖面图如图1所示， 试采用钢筋混凝土全现浇框架结构设计。
1．设计资料 （1）设计标高：室内设计标高±0.000相当于
绝对标高4.400m，室内外高差600mm。 （2）墙身做法：墙身为普通机制砖填充墙，
M5水泥砂浆砌筑。内粉刷为混合砂浆底，纸筋灰 面，厚20mm，“803”内墙涂料两度。外粉刷为1： 3水泥砂浆底，厚20mm，马赛克贴面。 （3）楼面做法：顶层为20mm厚水泥砂浆找平， 5mm厚1：2水泥砂浆加“107”胶水着色粉面层； 底层为15mm厚纸筋面石灰抹底，涂料两度。
（4）屋面做法：现浇楼板上铺膨胀珍珠岩保温层 （檐口处厚100mm，2%自两侧檐口向中间找 坡），1：2水泥砂浆找平层厚20mm，二毡三油 防水层。
（5）门窗做法：门厅处为铝合金门窗，其它均为 木门，钢窗。
（6）地质资料：属Ⅲ类建筑场地，余略。 （7）基本风压：（地面粗糙度属B类）。 （8）活荷载：屋面活荷载，办公楼楼面活荷载，
涂料顶棚
0.5 KN/㎡
楼面荷载合计： 楼面活载
gk =4.2 KN/㎡ qk =2.0 KN/㎡
3）卫生间
5mm厚水泥砂浆贴10厚300×300防滑地砖 0.34 KN/㎡
20mm水泥砂浆面层
0.02=00mm厚
20 ×(0.03+2.7×0.01/2)=0.87 KN/㎡
防水层
0.4 KN/㎡
15厚1:3水泥砂浆找平
20×0.015=0.3 KN/㎡
楼面恒荷载：
25×0.08=2.0KN/㎡
涂料顶棚
0.5 KN/㎡
楼面荷载合计： 楼面活载：
gk =4.81 KN/㎡ 取4.85 KN/㎡ qk =2.0 KN/㎡
框架设计计算题

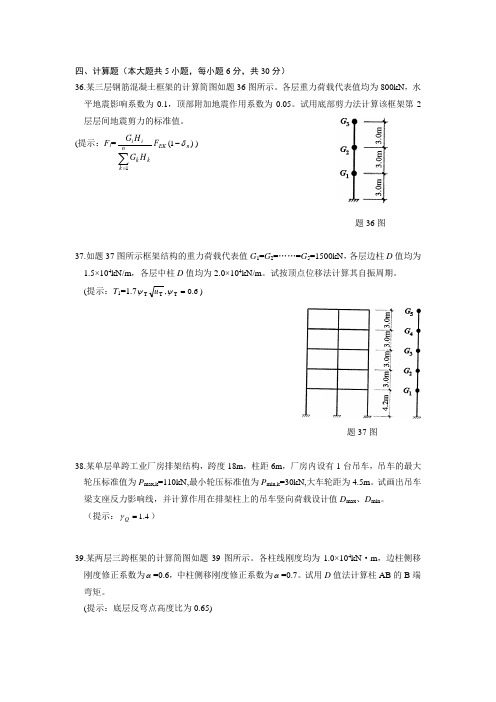

四、计算题（本大题共5小题，每小题6分，共30分）36.某三层钢筋混凝土框架的计算简图如题36图所示。
各层重力荷载代表值均为800kN ，水平地震影响系数为0.1，顶部附加地震作用系数为0.05。
试用底部剪力法计算该框架第2层层间地震剪力的标准值。
(提示：F i =)1(1n EK n k kkii F H G H G δ-∑=)题36图37.如题37图所示框架结构的重力荷载代表值G 1=G 2=……=G 5=1500kN ，各层边柱D 值均为1.5×104kN/m ，各层中柱D 值均为2.0×104kN/m 。
试按顶点位移法计算其自振周期。
(提示：T 1=1.76.0,T T T =ψψu)题37图38.某单层单跨工业厂房排架结构，跨度18m ，柱距6m ，厂房内设有1台吊车，吊车的最大轮压标准值为P max,k =110kN,最小轮压标准值为P min,k =30kN,大车轮距为4.5m 。
试画出吊车梁支座反力影响线，并计算作用在排架柱上的吊车竖向荷载设计值D max 、D min 。
（提示：4.1=Q γ）39.某两层三跨框架的计算简图如题39图所示。
各柱线刚度均为1.0×104kN ·m ，边柱侧移刚度修正系数为α=0.6，中柱侧移刚度修正系数为α=0.7。
试用D 值法计算柱AB 的B 端弯矩。
(提示：底层反弯点高度比为0.65)题39图40.某牛腿尺寸及承受的设计荷载如题40图所示。
已知作用在牛腿顶部的竖向力设计值为640kN ，水平拉力设计值为100kN ，采用HRB400级钢（f y =360N/mm 2），a s =50mm 。
试计算牛腿顶部所需配置的纵向受拉钢筋面积A s 。
(提示：当a <0.3h 0时，取a =0.3h 0；A s =yh 0y v 2.185.0f F h f a F )(未注明单位：mm)题40图3.某两跨三层框架的计算简图如图3所示，试用反弯点法求该框架中梁A1B1的杆端弯矩。
框架结构设计例题2015--第四部分
-198.15
73. 52
876. 1
420. 00
375. 38
876
-238. 59
89. 68
1068.7
420. 00
375. 38
1069
128. 98
46.86
558.4
420. 00
375. 38
558
-327.66
126. 98
1513. 1
420. 00
375. 38
1513
-260. 54
配筋率
0. 29% 0. 29% 0. 22% 0. 27% 0. 27% 0.21% 0. 29% 0. 29% 0. 22% 0. 57% 0. 48% 0. 29% 0.61% 0.61% 0. 49% 0. 48% 0. 57% 0. 29% 0. 73% 0.61% 0. 48% 0. 93%
因此，可直接比较竖向荷载作用下弯矩组合值 M 和水平地震作用下弯矩组合值 M 乘以 的大
小，取较大值作为框架梁截面弯矩设计值。即 M = Max{M U，7REMUE }
表 7.1 为竖向荷载作用下的梁端及跨中弯矩基本组合，表 7.4 为水平地震作用下的梁端及 跨
中弯矩地震组合（该表中各组合后的弯矩己乘以抗震承载力调整系数 TRE）。
98. 64
1175.5
420. 00
375. 38
1175
211. 03
78. 62
936.9
420. 00
375. 38
937
-216.33
109. 57
1305.7
330. 00
294. 94
1306
钢筋 计算钢 直径 筋根数 14 3. 37436 14 3. 02313 12 3. 71361 12 3.72124 12 3.72124 12 2.91783 14 3.02313 14 3.37436 12 3.71361 16 5.31505 16 4. 35748 14 3.62773 16 4.32367 16 4.32367 16 3.61991 16 4. 35748 16 5. 31505 14 3.62773 18 5. 94618 18 4. 6193 16 4.65966 18 5.13121
框架设计例题
4.1KN/m2×[4.5m×(3.5-0.6)m－0.9m×2.1m]＝45.756KN
C2窗自重
0.45 KN/m2×0.9m×2.1m＝0.851KN
合计：
46.607KN
沿梁跨长的线载为：
46.607KN÷4.5m＝10.36KN/m
二～四层③、④、⑤轴（A～B、C～D 跨）横墙自重（梁高 600，无门窗）
梁侧抹灰层：20厚混合砂浆
0.02m×（0.45m-0.10m）×2×17 KN/m2＝0.238 KN/m
合计：
1.988KN/m
b×h＝200mm×400mm（板厚100mm）
梁自重
25KN/m2×0.20m×（0.4m-0.10m）＝1.5KN/m
梁侧抹灰层：20厚混合砂浆
0.02m×（0.40m-0.10m）×2×17 KN/m2＝0.204 KN/m
4.1KN/m2×[4.5m×(3.5-0.6)m－2.4m×1.8m]＝35.79KN
C2窗自重
0.45 KN/m2×2.4m×1.8m＝1.944KN
合计：
37.74KN
沿梁跨长的线载为：
37.74KN÷4.5m＝8.39KN/m
二～四层 B 轴（③～⑤跨）纵墙自重（梁高分别为 450，开有 M9 门）
传荷载 G52＝1.988×（4.5+4.5）÷2+7.18×4.5÷2+7.18×4.5÷2+4.59×4.5÷2+4.59×4.5÷2
＝61.91KN 活载＝WB17（左）传荷载 + WB17（右）传荷载+ WB11（左）传荷载 + WB11（右）传荷载 Q52＝2.82×4.5÷2+2.82×4.5÷2+1.8×4.5÷2+1.8×4.5÷2＝20.79KN （4）WKL19（11）传给KZ3的集中荷载（AC跨）为： 恒载＝梁自重+ WB11（左）传荷载 + WB11（右）传荷载 G53AC＝3.465×（4.5+4.5）÷2+4.59×4.5÷2+4.59×4.5÷2＝36.25KN 活载＝WB11（左）传荷载 + WB11（右）传荷载 Q53AC＝1.8×4.5÷2+1.8×4.5÷2＝8.1KN （5）框架梁 WKL2（2）AC 跨上均布荷载为 恒载 g52＝框架梁自重＝3.465 KN/m 屋面框架梁 AC 跨的受荷总图如图 5.6、5.7 所示： 2、屋面框架梁 WKL2（2）C～D 轴间的荷载 （1）屋面板传荷载（见图 5.4）： 屋面板 WB3 传至横向框架梁 WKL2（2）CD 跨上的荷载为梯形荷载，梯形顶点处为 恒载：g53＝5.10KN/m2×4.5m/2.0×2＝11.48KN/m×2＝22.96 KN/m 活载：q53＝2.0KN/m2×4.5m/2.0×2＝4.50KN/m×2＝9.0KN/m 若化为均布荷载：α=4.5/2÷5.0＝0.45
框架结构例题讲解
PMCAD模块的使用一、框架结构设计例题本建筑为5层框架结构，抗震设防烈度为7度，二类场地，框架抗震等级为3级，周期折减系数取0.7，按一组计算。
基本风压0.4kN/m2，地面粗糙度类别为C类，梁、板、柱的混凝土等级均为C30，梁、柱主筋选HRB400，箍筋选HPB235，板筋选HPB235。
框架梁端弯矩调幅系数为0.85，结构重要性系数为1。
1～五层的结构层高分别为5.5m（从基础顶面算起）、3.0m、3.0m、3.0m、3.0m。
各层采用现浇混凝土板，板厚取100mm。
对于框架结构，非受力墙起分割空间作用，在PMCAD建模时不要布置非受力墙，而应将墙重转化为梁间荷载在荷载输入中布置。
大厅、电梯间处的次梁和交叉梁的某些次梁应作主梁输入，卫生间有门洞的墙下不布置二级次梁，做现浇带处理。
具体楼面恒载、活载，梁间恒载按《建筑荷载规范》中的规定取值，或经过计算得出的结果。
结构标准层：结构标准层1、结构标准层2、结构标准层3、结构标准层4。
荷载标准层：荷载标准层1、荷载标准层2、荷载标准层3、荷载标准层4。
楼层组合：1个标准层1+荷载标准层1（层高5.5m）；2个标准层2+荷载标准层2（层高3.0m）；1个标准层3+荷载标准层3（层高3.0m）；1个标准层4+荷载标准层4（层高3.0m）。
主菜单1—建筑模型与荷载输入*定义第1结构标准层**建立网格*轴线输入，正交轴网，轴网输入开间：6000，跨度：10，添加进深：5400，跨度1，添加进深：2100，跨度1，添加进深：5400，跨度1，添加基点：左下，转角：0，确定用光标在屏幕选择一点*轴线命名*轴线命名[Tab]，用光标点取起始轴，用光标点取终止轴。
