烧结矿与球团矿的比较
烧结矿与球团矿的比较
第一节烧结矿与球团矿的比较烧结和球团都是粉矿造块的方法。
但它们的生产工艺和固结成块的基本原理却有很大区别，在高炉上冶炼的效果也有各自的特点。
烧结与球团的区别主要表现在以下几方面：1、原料条件：球团和烧结对原料条件要求的主要差别在于粒度不同。
1)球团对原料要求严格。
要求造球料粒度细（-200网目大于80%），比表面积大，原料的品位要高，SiO2含量要少。
2)烧结对原料粒度要求可粗一些，对原料的适应性强。
烧结原料中-150目粒级的应小于20%，一般SiO2含量要高于5%；可使用富矿粉和钢铁厂的其他副产品，如钢渣、炉尘、轧钢皮、焦粉等都可充分利用。
2、固结成块的机理不同：1)烧结矿是靠液相固结的，为了保证烧结矿的强度，要求产生一定数量的液相（一般>25%），因此混合料中必须有燃料，为烧结过程提供热源。
2)球团矿主要是依靠矿粉颗粒的高温再结晶固结的，要避免产生过多液相（<5%），防止球团粘结；热量由焙烧炉内的燃料燃烧提供，混合料中不加燃料。
3、冶金性能：1)球团矿粒度小而均匀，常温强度高，可作为商品买卖；含铁品位高，氧化度高，还原性好；酸性氧化球团的高温性能较差，需要防止还原膨胀率过高。
2)烧结矿是不规则的多孔质块矿，粒度不够均匀，最好分级入炉，运输和贮存时粉末较多，一般不作为商品买卖；含铁品位比球团矿低，高碱度烧结矿高温性能较好。
4、冶炼效果：二者均属于人造富矿，与天然矿相比，具有含铁品位高、还原性好、强度合适、软熔温度高、有害杂质少等的优点。
代替天然块矿冶炼时，能大幅度提高产量，改善煤气利用，降低焦比。
5、环境状况：球团矿的生产环境明显优于烧结。
1)球团矿的强度好，粉末少，料层透气性好，抽风负压低，烟气含粉尘量少，除尘负荷轻，排人大气的粉尘就少。
2)由于烧结是以固体燃料为主，与气、液体燃料相比，其含硫量较高，挥发分中又含有氮。
1、设备投资和生产费用带式焙烧机和链箅机—回转窑比带式烧结机设备复杂、庞大，加之增加了原料细磨与造球设备，因而球团的建厂投资费用要高于烧结。
球团工理论试题

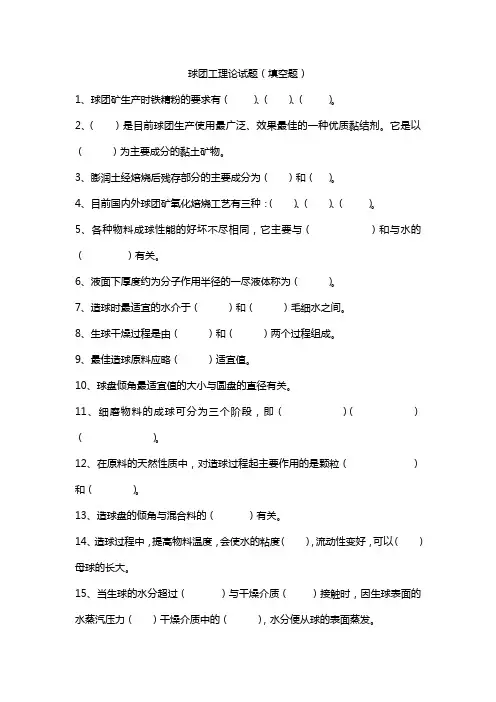

球团工理论试题（填空题）1、球团矿生产时铁精粉的要求有（）、（）、（）。
2、（）是目前球团生产使用最广泛、效果最佳的一种优质黏结剂。
它是以（）为主要成分的黏土矿物。
3、膨润土经焙烧后残存部分的主要成分为（）和（）。
4、目前国内外球团矿氧化焙烧工艺有三种：（）、（）、（）。
5、各种物料成球性能的好坏不尽相同，它主要与（）和与水的（）有关。
6、液面下厚度约为分子作用半径的一尽液体称为（）。
7、造球时最适宜的水介于（）和（）毛细水之间。
8、生球干燥过程是由（）和（）两个过程组成。
9、最佳造球原料应略（）适宜值。
10、球盘倾角最适宜值的大小与圆盘的直径有关。
11、细磨物料的成球可分为三个阶段，即（）（）（）。
12、在原料的天然性质中，对造球过程起主要作用的是颗粒（）和（）。
13、造球盘的倾角与混合料的（）有关。
14、造球过程中，提高物料温度，会使水的粘度（），流动性变好，可以（）母球的长大。
15、当生球的水分超过（）与干燥介质（）接触时，因生球表面的水蒸汽压力（）干燥介质中的（），水分便从球的表面蒸发。
16、根据干燥数度的不同变化，通常把干燥过程分为四个阶段，即（）（）（）和（）。
17、生球主要靠（）的作用，使颗粒彼此黏在一起而具有强度。
18、随着干燥过程的进行，（）减少（）收缩，（）增加，颗粒间粘结力加强。
19、生球干燥必须以生球不发生（）为前提。
20、一般说来，生球在流动的干燥介质中的破裂温度比在静止干燥介中（）。
21、对于同一种原料所制成的生球，随着初始湿度的增高，生球的破裂温度（）。
22、生球的（）是球团生产中最复杂的工序。
23、球团矿的焙烧可分为（）、（）、（）、（）、（）五个阶段。
24、在球团焙烧过程中，对氧化起主要作用的不是气体氧向内（），而是（）和（）在固相层内的扩散。
25、磁铁矿球团在（）阶段就开始发生氧化反应。
26、在球团焙烧过程中，可能出现的化合物主要有以下几种体系：（）、（）、（）和（）体系。
烧结和球团
烧结和球团富选得到的精矿粉，天然富矿破碎筛分后的粉矿，以及一切含铁粉尘物料（如高炉、转炉炉尘，轧钢皮，铁屑，硫酸渣等）不能直接加入高炉，必须将其重新造块，烧结和球团是最重要最基本的造块方法。
这不仅解决了入炉原料的粒度问题，扩大了原料来源，同时，还大大改善了矿石的冶金性能，提高高炉冶炼效果。
烧结1）烧结生产工艺流程一.烧结的概念将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。
二. 烧结生产的工艺流程主要包括烧结料的准备，配料与混合，烧结和产品处理等工序，如下图所示：1.烧结原料的准备①含铁原料含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。
一般要求含铁原料品位高，成分稳定，杂质少。
②熔剂要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm 的占90％以上。
在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。
③燃料主要为焦粉和无烟煤。
对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。
2.配料与混合配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。
混合目的：使烧结料的成分均匀，水分合适，易于造球，从而获得粒度组成良好的烧结混合料，以保证烧结矿的质量和提高产量。
混合作业：加水润湿、混匀和造球。
根据原料性质不同，可采用一次混合或二次混合两种流程。
一次混合的目的：润湿与混匀，当加热返矿时还可使物料预热。
二次混合的目的：继续混匀，造球，以改善烧结料层透气性。
3.烧结生产烧结作业是烧结生产的中心环节，它包括布料、点火、烧结等主要工序。
①布料将铺底料、混合料铺在烧结机台车上的作业。
当采用铺底料工艺时，在布混合料之前，先铺一层粒度为10～25mm，厚度为20～25mm 的小块烧结矿作为铺底料，其目的是保护炉箅，降低除尘负荷，延长风机转子寿命，减少或消除炉箅粘料。
球团与烧结两种生产工艺的区别（共5篇）
球团与烧结两种生产工艺的区别（共5篇）第一篇：球团与烧结两种生产工艺的区别球团与烧结两种生产工艺的区别1．随着地球资源的不断开采，富矿短缺，必须不断扩大贫矿资源的利用，而选矿技术的进步可经济地选出高品位细磨铁精矿，其粒度从-200网目（小于0.074mm）进一步减少到-325网目（小于0.044mm）。
这种过细精矿不益于烧结，透气性不好，影响烧结矿产量和质量的提高，而用球团方法处理却很适宜，因为过细精矿易于成球，粒度愈细，成球性愈好，球团强度愈高。
2．成品矿的形状不同：烧结矿是形状不规则的多孔质块矿，而球团矿是形状规则的10～25mm的球球团矿较烧结矿粒度均匀，微气孔多，还原性好，强度高，且易于贮存，有利于强化高炉生产。
3．适于球团法处理的原料已从磁铁矿扩展到赤铁矿、褐铁矿以及各种含铁粉尘，化工硫酸渣等；从产品来看，不仅能制造常规氧化球团，还可以生产还原球团、金属化球团等；同时球团方法适用于有色金属的回收，有利于开展综合利用。
4.固结成块的机理不同：烧结矿是靠液相固结的，为了保证烧结矿的强度，要求产生一定数量的液相，因此混合料中必须有燃料，为烧结过程提供热源。
而球团矿主要是依靠矿粉颗粒的高温再结晶固结的，不需要产生液相，热量由焙烧炉内的燃料燃烧提供，混合料中不加燃料5.生产工艺不同：烧结料的混合与造球是在混合机内同时进行的，成球不完全，混合料中仍然含有相当数量未成球的小颗粒。
而球团矿生产工艺中必须有专门的造球工序和设备（造球盘等），将全部混合料造成10～25mm的球，小于10mm的小球要筛出重新造球。
第二篇：烧结球团工艺100问烧结球团工艺100问15、什么是全水量答：吸附水、薄膜水、毛细水、重力水的总含量称为全水量。
16、铁矿粉的成球过程分几个阶段答：分三个阶段︰母球形成、母球长大和生球紧密。
17、母球的形成的原理答：当矿粉被湿润到最大分子结合水后，其颗粒表面形成薄膜水膜。
在造球机运转过程中的搓揉作用下和颗粒一起变形可形成公共水化膜，而使彼此接触的矿粒粘结起来，成球过程开始。
宣钢烧结矿、球团矿冶金性能简析
宣钢烧结矿、球团矿冶金性能简析1烧结矿宣钢烧结矿是一种无机矿物，在熔化过程中由烧结剂参与控制转变，是混合物、合金和金属合金中常用的物料。
高纯度无定形铁矿一般由活性焦矿与熟石灰和助剂经烧结成，储存稳定性好。
宣钢无机烧结矿经过系统的加工，粒度大、形状与均匀度好，比表面积大，多曝气用价格合理，可作为冶金材料来使用。
2冶金性能1、抗热性：宣钢烧结矿由熔渣和可熔材料混合而成，抗热性优异，无明显软化变形，熔点高。
2、耐腐蚀性：经多次烧结处理后，其耐腐蚀性比较强，在1200-1300℃的复杂环境中可抵抗熔蚀，使用寿命长。
3、结晶性：由于宣钢烧结矿中有多种还原剂，对渗碳和凝固度都有很大影响，可以使材料获得良好的结晶性。
4、可焊性：是一种中等焊接矿，可用节热焊接、重熔焊接等方式进行焊接；可焊性也不错，用gcr13材料进行焊接，抗拉断焊接位及船弧焊接位的强度都比较高。
3球团矿宣钢球团矿又称球墨铸铁，是以铁、碳、硅等元素为基本成分的灰色球团矿。
球团矿由无定型铁矿、活性焦粉和一定量的助焦剂（烧结剂和助剂）烧结而成，抗热性、耐磨性、热膨胀性均非常优异，具有良好的商业价值。
4冶金性能1、抗拉强度：宣钢球团矿具有极高的抗拉强度，比一般铸铁的强度高出20％，抗拉强度在4千毫米拉伸时可达每平方毫米120兆帕。
2、抗老化性：宣钢球团矿具有良好的抗老化性，可在负荷较大的情况下耐久使用，在高温的环境中，能起到抗氧化保护作用，不受腐蚀影响。
3、耐热性：宣钢球团矿具有良好的耐热性，它能在1000℃以上工作温度，特别是用它制造的模具具有良好的耐热性，能有效提高加工质量，降低模具使用成本。
4、耐腐蚀性：宣钢球团矿具有良好的耐腐蚀性，能在1000℃以上的环境中发挥出良好的耐腐蚀性，特别是在碱性环境中拥有很好的耐腐蚀性，使材料能够长期服役。
以上就是宣钢烧结矿、球团矿冶金性能的简析，可以看出宣钢的烧结矿和球团矿都具有抗热性、耐腐蚀性以及耐热性等优秀的冶金性能，可大大提高金属加工的质量，为企业带来更大的效益。
炼铁工艺中的烧结与球团化技术
焙烧：在高温下焙烧球团，
使其发生化学反应，形成具
配料：根据生产需求和原料
有一定强度的球团矿
性质进行配料
分选：根据球团矿的粒度和
造球：通过造球机将混合料 制成球团
成分进行分选，保证产品质 量
原料准备：选择合适的铁矿 石、燃料和熔剂
干燥：将球团干燥至一定湿 度，便于后续处理
成品：将分选后的球团矿包 装入库，供后续使用
新型烧结剂：提高烧结效率，降低能耗
新型球团化工艺：提高球团化效率，降 低能耗
新型球团化剂：提高球团强度，改善球 团质量
新型烧结设备：提高生产效率，降低能 耗
新型烧结工艺：提高烧结速度，降低生 产成本
新型球团化设备：提高球团化效率，降 低能耗
提高产品质量： 通过改进工艺 和设备，提高 烧结与球团化 产品的质量， 降低废品率。
降低生产成本： 通过优化生产 流程和采用节 能技术，降低 生产成本，提 高产品竞争力。
提高生产效率： 通过采用自动 化和智能化技 术，提高生产 效率，缩短生
产周期。
开发新产品： 通过研发新技 术和新材料， 开发具有更高 附加值的新产 品，满足市场
需求。
汇报人：
原料准备：选择合适的原料，如铁矿石、 燃料、熔剂等
混合：将原料按比例混合，形成烧结料
制粒：将混合后的烧结料制成颗粒状， 便于烧结
烧结：将制粒后的烧结料放入烧结设备 中，在高温下进行烧结反应，形成烧结 矿
冷却：烧结完成后，将烧结矿冷却至常 温，便于后续处理
分选：将烧结矿进行分选，去除杂质， 得到合格的烧结矿产品
节能技术的应用：如高效燃烧技 术、余热回收技术等
减排技术的应用：如废气净化技 术、废水处理技术等
烧结矿与球团矿的区别
烧结矿与球团矿的区别3.4球团矿的显微结构及矿物组成与烧结矿比较，球团矿的矿物组成比较简单。
因为球团矿的原料含铁品位高。
杂质少。
球团矿的配料也较简单，几乎为单一的铁精矿粉，只配进极少量添加剂。
仅在生产自熔性球团矿时，才配加熔剂。
此外焙烧工艺也较简单，一般为高温氧化过程。
一、对于酸性球团矿95%以上为赤铁矿。
球团矿的固结，以赤铁矿单一相固相反应为主，液相数量极少。
在氧化气氛中石英与赤铁矿不进行反应，所以可见到独立的石英颗粒。
赤铁矿经过再结晶和晶粒长大连成一片。
少量添加剂-皂土已经熔融，粘附在赤铁矿晶粒表面，只有放大显微倍率，才能偶尔发现尚未全熔的大颗粒皂土，由于球团矿的固结，以赤铁矿单一相固相反应为主，液相数量极少。
它的气孔呈不规则形状，多连通气孔，全气孔率与开口气孔率的判别不大。
这种结构的球团矿，具有相当高的抗压强度和良好的低温、中温还原性。
目前世界上大多数球团矿属于这一类。
用磁铁矿精矿生产球团矿，如果氧化不充分，其显微结构将内外不一致，沿半径方向可分三个区域：表层氧化充分，和一般酸性球团矿一样。
赤铁矿经过再结晶和晶粒长大，连接成片。
少量未熔化的脉石，以及少量熔化了的硅酸盐矿物，夹在赤铁矿晶粒之间。
中间过渡带的主要矿物仍为赤铁矿。
赤铁矿连晶之间，被硅酸铁和玻璃质硅酸盐液相充填，在这个区域里仍有未被氧化的磁铁矿。
中心磁铁矿带，未被氧化的磁铁矿在高温下重结晶，并被硅酸铁和玻璃质硅酸盐液相粘结，气孔多为圆形大气孔。
具有这样显微结构的球团矿，一般抗压强度低。
因为中心液相较多，冷凝时体积缩小，形成同心裂纹，使球团矿具有双层结构。
即以赤铁矿为主的多孔外壳，以及以磁铁矿和硅酸盐液相为主的坚实核心，中间被裂缝隔开。
因此用磁铁矿生产球团矿时，务必使它充分氧化。
二、对于自熔性球团矿自熔性球团矿与酸性球团矿相比，其矿物组成比较复杂。
除赤铁矿为主外，还有铁酸钙、硅酸钙、钙铁橄榄石等。
焙烧过程中产生的液相较多，故气孔呈圆形大气孔，其平均抗压强度较酸性球团矿低。
烧结矿与球团矿的区别
烧结矿与球团矿的区别烧结矿与球团矿的区别一、定义的区别两种造块方法都是将细粒（粉状）物料通过反应变成块状物料，并在物理性能和化学组成上能满足下一步加工要求。
二、原料条件的区别球团要求原料粒度细。
粒级在-200目（-74μm）必须≥80％，比表面积1500～2000cm2/g，甚至更高。
而烧结所需粒度较粗。
原料中-150目粒级在20％以下，小球烧结法也只能是使原料中-150目粒级提高到40～50％。
它处理粗粒原料的适应性强，可处理各种富矿粉、焦粉、钢铁厂粉尘和粉粒状含铁废料。
三、固结机理比较球团主要靠固相，少量液相为辅；烧结主要是液相固结。
四、生产工艺比较生产球团在原料配比中不像烧结需要燃料，膨润土作为球团的添加剂，而烧结中不需添加剂而用熔剂。
球团生产中靠高温焙烧，焙烧过程用肉眼不能直接观察到料的情况，而烧结用火直接接触物料且生产情况很直观。
五、冶金性能的比较球团矿比烧结矿有以下优点：1、粒度小而均匀，有利于高炉料柱透气性的改善和气流的均匀分布。
2、冷态强度（抗压和抗磨）高，便于运输、装卸和贮存，粉末少。
3、铁份高和堆密度大，有利于增加高炉料柱的有效重量，提高产量和降低焦比。
4、还原性好，有利于改善煤气化学能的利用。
球团矿存在的缺点：还原膨胀率要高于烧结矿。
六、冶金效果比较球团矿与烧结矿通过高炉生产实践表明，代替天然块矿冶炼可大幅度提高高炉产量、降低焦比、改善煤气利用率。
这两种矿物相比对高炉的冶炼效果一般差异并不大。
七、经济效果比较球团投资价格比烧结稍高，但按含铁量相比球团投资费用稍低一些。
球团矿的燃料费用低于烧结矿，而动力费又高于烧结矿。
从目前国内外成品矿的情况来看，球团矿投资回收和投产后收益远高于烧结矿。
八、环境状况比较生产球团矿比生产烧结矿排入大气的灰尘量要少，同时烟气含尘量少，有利于改善环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

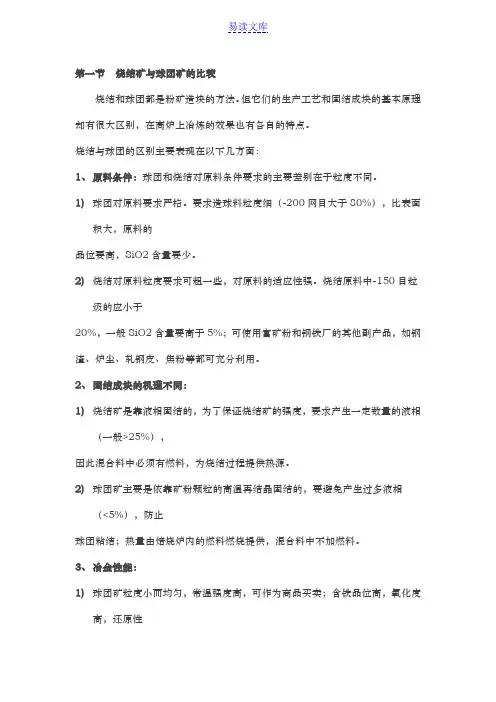

第一节烧结矿与球团矿的比较
烧结和球团都是粉矿造块的方法。
但它们的生产工艺和固结成块的基本原理却有很大区别，在高炉上冶炼的效果也有各自的特点。
烧结与球团的区别主要表现在以下几方面：
1、原料条件：球团和烧结对原料条件要求的主要差别在于粒度不同。
1)球团对原料要求严格。
要求造球料粒度细（-200网目大于80%），比表面
积大，原料的
品位要高，SiO2含量要少。
2)烧结对原料粒度要求可粗一些，对原料的适应性强。
烧结原料中-150目粒
级的应小于
20%，一般SiO2含量要高于5%；可使用富矿粉和钢铁厂的其他副产品，如钢渣、炉尘、轧钢皮、焦粉等都可充分利用。
2、固结成块的机理不同：
1)烧结矿是靠液相固结的，为了保证烧结矿的强度，要求产生一定数量的液相
（一般>25%），
因此混合料中必须有燃料，为烧结过程提供热源。
2)球团矿主要是依靠矿粉颗粒的高温再结晶固结的，要避免产生过多液相
（<5%），防止
球团粘结；热量由焙烧炉内的燃料燃烧提供，混合料中不加燃料。
3、冶金性能：
1)球团矿粒度小而均匀，常温强度高，可作为商品买卖；含铁品位高，氧化度
高，还原性
好；酸性氧化球团的高温性能较差，需要防止还原膨胀率过高。
2)烧结矿是不规则的多孔质块矿，粒度不够均匀，最好分级入炉，运输和贮存
时粉末较多，
一般不作为商品买卖；含铁品位比球团矿低，高碱度烧结矿高温性能较好。
4、冶炼效果：二者均属于人造富矿，与天然矿相比，具有含铁品位高、还原性
好、强度合
适、软熔温度高、有害杂质少等的优点。
代替天然块矿冶炼时，能大幅度提高产量，改善煤气利用，降低焦比。
5、环境状况：球团矿的生产环境明显优于烧结。
1)球团矿的强度好，粉末少，料层透气性好，抽风负压低，烟气含粉尘量少，
除尘负荷轻，
排人大气的粉尘就少。
2)由于烧结是以固体燃料为主，与气、液体燃料相比，其含硫量较高，挥发分
中又含有氮。
1、设备投资和生产费用
带式焙烧机和链箅机—回转窑比带式烧结机设备复杂、庞大，加之增加了原料细磨与造球设备，因而球团的建厂投资费用要高于烧结。
一般生产单位质量的球团矿比烧结矿的建厂投资约高15%左右。
就生产费用而言，球团和烧结各有高低。
球团磨矿和供风系统电耗高，但余热利用率高，热能消耗少，总能耗低于烧结。
而烧结的维修费用比球团要少，从综合生产费用看，球团略高于烧结，但按含铁量计算，球团又比烧结略低一些。
