单片机级联通讯

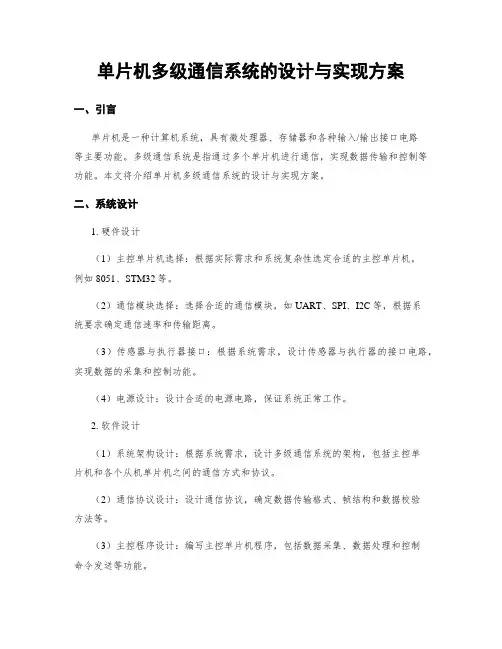

单片机多级通信系统的设计与实现方案
单片机多级通信系统的设计与实现方案一、引言单片机是一种计算机系统，具有微处理器、存储器和各种输入/输出接口电路等主要功能。
多级通信系统是指通过多个单片机进行通信，实现数据传输和控制等功能。
本文将介绍单片机多级通信系统的设计与实现方案。
二、系统设计1. 硬件设计（1）主控单片机选择：根据实际需求和系统复杂性选定合适的主控单片机，例如8051、STM32等。
（2）通信模块选择：选择合适的通信模块，如UART、SPI、I2C等，根据系统要求确定通信速率和传输距离。
（3）传感器与执行器接口：根据系统需求，设计传感器与执行器的接口电路，实现数据的采集和控制功能。
（4）电源设计：设计合适的电源电路，保证系统正常工作。
2. 软件设计（1）系统架构设计：根据系统需求，设计多级通信系统的架构，包括主控单片机和各个从机单片机之间的通信方式和协议。
（2）通信协议设计：设计通信协议，确定数据传输格式、帧结构和数据校验方法等。
（3）主控程序设计：编写主控单片机程序，包括数据采集、数据处理和控制命令发送等功能。
（4）从机程序设计：编写从机单片机程序，包括接收主控发送的命令和数据、执行相应功能并返回结果等功能。
（5）错误处理设计：设计系统的错误处理机制，包括异常数据的处理和通信故障的检测与恢复。
三、系统实现1. 硬件实施（1）根据硬件设计结果进行电路板的实施，包括元器件的选取和焊接等。
（2）搭建系统硬件平台，包括主控单片机、从机单片机和各种接口电路的连接与测试。
2. 软件实施（1）编写并下载主控单片机程序，完成数据采集、数据处理和控制命令发送等功能的实现。
（2）编写并下载从机单片机程序，完成接收命令、执行功能并返回结果等功能的实现。
（3）进行系统调试，检查通信协议和功能是否实现正常。
四、系统测试与优化1. 功能测试（1）测试数据采集功能：验证传感器数据能否正确采集，数据是否准确传输到主控单片机。
（2）测试控制功能：验证主控单片机通过通信系统发布控制命令后，从机单片机能否正常接收并执行控制命令。
单片机多级通信系统的设计与实施
单片机多级通信系统的设计与实施随着技术的不断发展和进步，单片机作为一种集成电路芯片，被广泛应用于电子设备控制和通信系统中。
单片机多级通信系统的设计与实施是一项重要的任务，可以实现不同设备之间的数据传输和通信，提高系统的效率和性能。
在设计和实施单片机多级通信系统之前，我们首先需要明确系统的需求和目标。
根据不同的应用场景和功能要求，可以选择合适的通信协议和通信方式，以确保系统的稳定性和可靠性。
首先，我们需要选择合适的通信协议。
常见的通信协议有串口通信、SPI通信、I2C通信等。
可以根据系统的需求和硬件的支持情况选择合适的通信协议。
串口通信是一种常见且简单的通信方式，适用于多种单片机之间的通信；SPI通信适用于高速数据传输和多个从设备之间的通信；I2C通信适用于多个设备之间的短距离通信。
在选择通信协议之后，我们需要搭建相应的通信硬件环境。
这包括选择合适的单片机和外设设备，设计电路图和PCB板，确保硬件的兼容性和稳定性。
同时，需要编写相应的驱动程序，控制硬件设备的工作和数据传输。
接下来，我们需要编写相应的软件程序来实现系统功能。
根据系统的需求和目标，可以分为发送端和接收端的程序设计。
发送端负责获取和处理数据，并通过选定的通信协议将数据发送到接收端；接收端负责接收和解析数据，并根据需要进行相应的操作。
在编写软件程序时，需要考虑数据的有效性和正确性，在数据传输过程中加入相应的校验和错误处理机制，以确保数据的准确性和完整性。
在软件程序的编写过程中，需要使用相应的编程语言和开发工具。
常见的编程语言有C语言、C++等，常见的开发工具有Keil、IAR等。
选择合适的编程语言和开发工具可以提高开发效率和代码质量。
此外，为了确保系统的稳定性和可靠性，需要进行相应的测试和调试。
可以通过模拟器和调试工具对系统进行功能测试和性能测试，找出系统可能存在的问题和缺陷，并及时进行修复和优化。
同时，可以借助硬件调试工具对硬件设备进行测试和调试。
单片机多级通信系统的设计与优化
单片机多级通信系统的设计与优化一、引言单片机多级通信系统是指通过单片机实现多个设备之间的通信，以满足信息传输、控制和监控等需求。
在实际应用中，为了提高通信速度和可靠性，我们需要对该系统进行设计和优化。
二、系统设计1. 系统组成单片机多级通信系统包括多个节点设备、通信模块、单片机和相关外设。
节点设备负责采集和传输数据，通信模块实现节点之间的数据交流，单片机进行数据处理和控制，外设联结系统与现实世界。
2. 通信协议为确保通信的可靠性和效率，需选择合适的通信协议。
可以考虑使用常见的协议如UART、I2C、SPI等，根据实际需求进行选择。
同时要注意协议的适用范围、通信速率、数据传输长度等因素。
3. 系统拓扑结构在设计多级通信系统时，需确定系统的拓扑结构。
可以选择星型结构、总线结构或者混合结构，根据实际需求和应用场景进行选择。
拓扑结构的合理设计将有助于提高通信效率和可靠性。
4. 通信方式根据实际需求和资源限制，可选择同步通信或异步通信方式。
同步通信可以实现高速数据传输，但对硬件要求较高；异步通信则比较简单，适用于长距离传输。
5. 数据处理与协调为了更好地管理和处理数据，需设计合适的数据处理和协调机制。
可以采用缓冲区管理、优先级调度、数据校验等方法，提高数据的可靠性和实时性。
三、系统优化1. 电源管理多级通信系统中的节点设备通常需要独立的电源供给，合理的电源管理可提高系统的稳定性和可靠性。
可以采用电源选择器、低功耗模式等技术，降低功耗和延长电池寿命。
2. 延迟优化在多级通信系统中，延迟是一个重要的指标。
通过优化通信协议、调整通信参数、减少数据传输量等方法，可以降低延迟并提高实时性。
3. 抗干扰能力多级通信系统常面临来自外部和内部的干扰，如电磁干扰、信号衰减等。
采用合适的抗干扰设计，如屏蔽、滤波、增强信号抗干扰能力等方法，可提高系统的稳定性和可靠性。
4. 数据安全与加密在通信过程中，数据的安全性至关重要。
可采用加密算法、认证机制、数据校验等方式，保障数据传输的安全和可靠性。

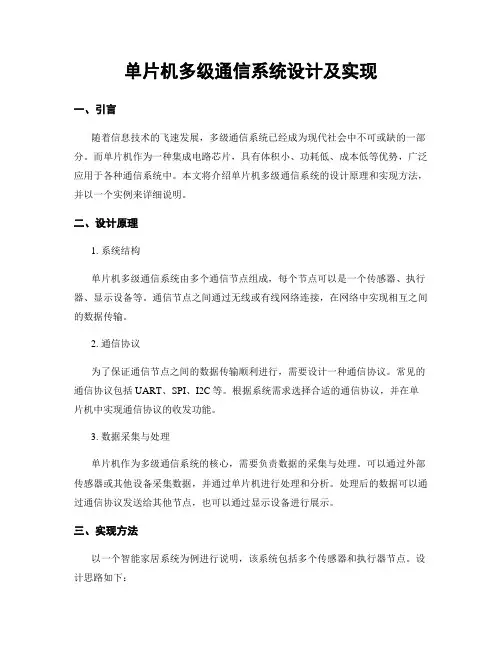

单片机多级通信系统设计及实现
单片机多级通信系统设计及实现一、引言随着信息技术的飞速发展，多级通信系统已经成为现代社会中不可或缺的一部分。
而单片机作为一种集成电路芯片，具有体积小、功耗低、成本低等优势，广泛应用于各种通信系统中。
本文将介绍单片机多级通信系统的设计原理和实现方法，并以一个实例来详细说明。
二、设计原理1. 系统结构单片机多级通信系统由多个通信节点组成，每个节点可以是一个传感器、执行器、显示设备等。
通信节点之间通过无线或有线网络连接，在网络中实现相互之间的数据传输。
2. 通信协议为了保证通信节点之间的数据传输顺利进行，需要设计一种通信协议。
常见的通信协议包括UART、SPI、I2C等。
根据系统需求选择合适的通信协议，并在单片机中实现通信协议的收发功能。
3. 数据采集与处理单片机作为多级通信系统的核心，需要负责数据的采集与处理。
可以通过外部传感器或其他设备采集数据，并通过单片机进行处理和分析。
处理后的数据可以通过通信协议发送给其他节点，也可以通过显示设备进行展示。
三、实现方法以一个智能家居系统为例进行说明，该系统包括多个传感器和执行器节点。
设计思路如下：1. 系统硬件设计选择合适的单片机作为主控芯片，并根据系统需求设计相应的外围电路。
每个传感器节点需要连接传感器元件，并通过模拟输入口或数字输入口与单片机相连；执行器节点需要连接执行器，并通过数字输出口与单片机相连。
2. 系统软件设计编写单片机的软件程序，包括通信协议的实现和数据处理的算法。
在程序中实现通信协议的收发功能，并设置合适的传输速率和数据格式。
针对每个传感器节点和执行器节点，编写相应的数据采集和处理的代码。
3. 系统调试与优化将程序下载到单片机中，并通过调试工具进行系统调试。
测试每个节点的数据采集、处理和通信功能是否正常。
根据测试结果进行相应的优化，以提高系统的稳定性和可靠性。
四、总结本文介绍了单片机多级通信系统的设计原理和实现方法。
通过合理的系统结构、选择合适的通信协议、数据采集与处理等步骤，可以设计实现一个高效稳定的多级通信系统。
基于单片机的多级通信技术研究及应用
基于单片机的多级通信技术研究及应用随着科技的发展，通信技术已经成为现代社会中不可或缺的一部分。
在各种通信技术中，基于单片机的多级通信技术是一种非常重要且应用广泛的技术。
本文将围绕着基于单片机的多级通信技术展开研究，并探讨该技术的应用。
首先，我们将介绍基于单片机的多级通信技术的基本概念和原理。
基于单片机的多级通信技术是指利用单片机作为核心控制器，将多个通信设备进行串联或并联，实现数据传输和通信功能。
单片机作为通信控制器，可以通过编程来实现各种通信协议和数据处理功能，从而实现多级通信的需求。
其次，我们将详细研究基于单片机的多级通信技术的具体应用。
基于单片机的多级通信技术可以应用于许多领域，例如智能家居系统、工业自动化控制、远程监测和控制等。
在智能家居系统中，通过多级通信技术可以实现不同设备之间的互联，实现智能化的控制和管理，提高家居生活的便利性和舒适性。
在工业自动化控制中，多级通信技术可以实现分布式控制和监测，提高生产效率和安全性。
在远程监测和控制中，通过多级通信技术可以远程实时监测和控制各种设备，实现远程管理和维护。
然后，我们将探讨基于单片机的多级通信技术的优势和挑战。
基于单片机的多级通信技术具有以下优势：首先，单片机具有较小的体积和低功耗，可以方便地嵌入到各种设备中；其次，基于单片机的多级通信技术可以扩展通信设备的数量和功能，具有很高的灵活性和可扩展性；另外，基于单片机的多级通信技术可以通过编程灵活地配置通信协议和数据处理功能，适应不同应用场景的需求。
然而，基于单片机的多级通信技术也面临一些挑战，例如通信速率和可靠性的限制，数据处理和安全性的要求等。
最后，我们将展望基于单片机的多级通信技术的发展趋势。
随着科技的进步和需求的不断增加，基于单片机的多级通信技术将会得到更广泛的应用。
未来，基于单片机的多级通信技术将会更加注重通信速率和可靠性的提高，数据处理和安全性的增强，同时也将针对不同领域的应用需求进行更深入的研究和开发。
单片机多级通信系统设计与优化方案
单片机多级通信系统设计与优化方案一、引言在现代通信系统中，多级通信系统是一种常见的设计方案。
通过多级通信系统，我们可以实现各个设备之间的数据传输和信息交换。
本文将探讨如何设计和优化一种单片机多级通信系统，以满足高效、稳定和可靠的通信需求。
二、系统设计1. 系统总体架构单片机多级通信系统的总体架构应该符合需要实现的任务目标。
我们可以采用主从模式设计，其中一个主节点负责协调系统内各个从节点的通信工作。
从节点则负责与主节点和其他从节点进行数据交换。
2. 协议选择在设计多级通信系统时，合适的通信协议选择非常重要。
我们可以选择常见的串行通信协议，如UART、SPI或I2C等。
在选择时，需要考虑通信速率、数据可靠性、适应性和成本等因素。
同时，根据实际需求，可以根据具体情况自定义通信协议，以提高系统性能和灵活性。
3. 系统硬件设计系统硬件设计包括主节点和从节点的电路设计和连接方式。
主节点需要具备较强的处理能力，可以选择性能较好的单片机或嵌入式处理器。
从节点可以选择较简单的单片机，以降低成本。
硬件连接方式可以采用串行或并行，根据具体需求选择合适的连接方式。
4. 系统软件设计系统软件设计要充分考虑系统的可靠性和实时性。
主节点软件设计需要实现数据的发送和接收功能，同时需要处理从节点的请求和响应。
从节点软件设计需要实现数据的接收和处理功能，并能够及时响应主节点的指令。
三、系统优化方案1. 数据压缩与加密为提高通信效率和安全性，可以在系统中引入数据压缩和加密技术。
数据压缩可以减少数据传输的带宽需求，提高系统的响应速度。
数据加密可以保证数据在传输过程中的安全性，防止被未经授权的第三方窃取。
2. 并行传输在系统设计中，可以充分利用硬件资源，引入并行传输技术。
通过多通道传输数据，可以提高系统的数据传输速率和效率。
同时，还可以采用DMA等技术，减轻主节点的负担，提高系统的实时性。
3. 错误检测与纠正为了保证通信的可靠性，我们可以引入差错检测和纠正技术。
单片机多级通信系统的通信协议设计与实现
单片机多级通信系统的通信协议设计与实现随着科技的不断发展，单片机在物联网、智能家居等领域的应用越来越广泛。
而在这些应用中，单片机多级通信系统的设计与实现变得尤为重要。
本文将讨论单片机多级通信系统的通信协议设计与实现。
1. 系统框架设计单片机多级通信系统包括多个单片机之间的通信，因此首先需要确定系统的框架设计。
可以采用主从结构或者星形结构等形式来组织单片机之间的通信关系。
例如，可以选择一个主控单片机作为系统的中枢，其他单片机作为从节点与主控单片机进行通信。
2. 通信协议选择在多级通信系统中，为了有效地传输数据，选择合适的通信协议至关重要。
通信协议需要满足以下几个要求：- 可靠性：通信协议应能保证数据的可靠传输，确保数据不会丢失或损坏。
- 实时性：某些应用场景要求通信系统具备较低的延迟，通信协议应具备较高的实时性。
- 扩展性：通信协议应能够支持系统的扩展，适应不同规模和复杂度的通信系统。
- 简洁性：通信协议应具备简单易懂的特点，方便开发人员理解和实现。
常见的通信协议包括SPI、I2C、USART等。
根据实际需求选择合适的通信协议。
3. 通信协议的设计与实现在确定通信协议后，需要具体设计和实现通信协议。
通常包括以下几个方面的内容：3.1 帧格式设计通信协议需要定义数据的帧格式，包括帧头、帧尾、数据长度等字段。
帧头用于标识一个数据帧的开始，帧尾用于标识一个数据帧的结束，数据长度字段用于指示数据的长度。
3.2 数据包格式设计通信协议需要定义数据包的格式，包括数据域、校验字段等。
数据域用于存储需要传输的数据，校验字段用于校验数据的完整性。
3.3 错误检测与纠正通信协议需要设计相应的错误检测与纠正机制，以保证数据的可靠传输。
常见的错误检测与纠正方法包括循环冗余校验（CRC）和前向纠错码（FEC）等。
3.4 通信流程设计通信协议需要定义通信的流程，包括请求与响应的交互过程、数据传输的时序等。
通信流程设计需要考虑通信的可靠性和实时性。
基于单片机的多级通信系统设计与实现
基于单片机的多级通信系统设计与实现多级通信系统是一种能够实现多个通信节点之间信息传输与交互的系统。
本文将介绍基于单片机的多级通信系统的设计与实现。
1. 引言多级通信系统广泛应用于各个领域，如物联网、智能家居等。
基于单片机的多级通信系统具有体积小、功耗低、成本低等特点，因此在一些场景下具备广泛应用价值。
本文将介绍该系统的设计与实现方法。
2. 系统架构设计基于单片机的多级通信系统的架构设计主要包括以下方面：2.1 硬件设计：选择适合的单片机作为控制核心，使用合适的通信模块实现通信功能，如无线模块、蓝牙模块等。
2.2 通信协议设计：选择合适的通信协议，建立通信节点之间的数据交换方式，如串口通信、SPI通信等。
2.3 软件设计：编写合适的控制程序，实现多级通信系统的控制与管理，包括数据传输、节点间的通信协调等。
3. 功能实现3.1 基本通信功能实现多级通信系统应具备基本的通信功能，如数据传输、通信节点间的消息通知等。
通过合理设计通信协议和数据格式，实现节点间的数据传输与交互。
3.2 多级节点管理功能实现多级通信系统中的各个通信节点需要进行管理，包括节点的增加、删除、状态监测等。
通过合适的控制算法与数据结构，实现对节点的管理与调度。
3.3 安全性功能实现多级通信系统中的通信数据需要具备一定的安全性，可以采用加密算法、身份验证等手段来保护数据的安全。
3.4 异常处理功能实现在多级通信系统中，可能会出现节点离线、通信中断等异常情况。
通过识别并处理这些异常，保证系统的稳定性与鲁棒性。
4. 系统实现4.1 硬件实现根据系统架构设计的硬件需求，选择合适的单片机、通信模块等，进行硬件连接与布局。
注意避免干扰源与通信模块的电源干扰等问题。
4.2 软件实现根据系统架构设计的软件需求，使用合适的编程语言编写控制程序。
注意处理好各个功能模块的调用与数据传输。
4.3 调试与测试完成硬件与软件的实现后，进行系统调试与测试，确保系统的正常运行与功能实现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机级联通讯功能实现多机通信充分利用了单片机内部的多机通信控制位SM2。
当从机SM2＝1时，从机只接收主机发出的地址帧(第九位为1),对数据帧(第九位为0)不予理睬；而当SM2=0时，可接收主机发送过来的所有信息。
多机通信的过程如下：(1)所有从机SM2均置1，处于只接收地址帧状态。
(2)主机先发送一个地址帧，其中前8位数据表示地址，第9位为1表示该帧为地址帧。
(3)所有从机接收到地址帧后，进行中断处理，把接收到的地址与自身地址相比较。
地址相符时将SM2清成0，脱离多机状态，地址不相符的从机不作任何处理，即保持SM2＝1。
(4)地址相符的从机SM2=0，可以接收到主机随后发来的信息，即主机发送的所有信息。
收到信息TB8=0，则表示是数据帧，而对于地址不符的从机SM2=1，收到信息TB8=0，则不予理睬，这样就实现了主机与地址相符的从机之间的双机通信。
(5)被寻址的从机通信结束后置SM2=1，恢复多机通信系统原有的状态。
主机：设置为SM2=0。
这是双机通信的形式，可以任意的发送和接收发送：以TB8=1发送，将发送到所有SM2=1的分机。
这是呼叫某个从机。
以TB8=0发送，将发送到SM2=0的分机。
这是双机通信的形式。
------从机：先设置为SM2=1。
这是多机通信的形式，只能收到RB8=1的。
接收：仅能收到RB8=1的数据，确认是呼叫本机时，令SM2=0。
设置为SM2=0后，是双机通信的形式。
追问那从机的RB8要怎么设，是需要软件设置还是单片机自己识别？在编程的时候要怎么写？回答从机的RB8，不需要编程。
从机的RB8，是接收到的，它是主机发送出来的TB8。
想要对TB8进行控制，需要在主机中编程。
单片机多机通讯说明：该程序为多机通讯程序，最多可以挂255个从机。
该程序主机发送端与多个从机的接收端相接，主机的接收端与多个从机的发送端相接。
该程序主要的目的为给从机发送作为命令的数据。
该程序调试成功，从机可正确接收。
//================================================= ====================// 多机通讯主机程序//zhuji.c//writer:谷雨2008年3月22日于EDA实验室//注：主机先发送地址，接收到应答后，再发送数据//================================================= ====================#include#define unit unsigned int#define uchar unsigned char#define addr1 0x31 //从机1地址#define addr2 0x32 //从机2地址void Uart_Init(void){TMOD=0x20; //定时器T1使用工作方式2TH1=250;TH0=250;TR1=1; //开始计时PCON=0x80; //SMOD=1；SCON=0xd0; //工作方式3，9位数据位，波特率9600bit/s,允许接收TI=1;RI=1;}uchar Receive(void) //接收数据程序{uchar Data;while(!RI); //等待接受完毕Data=SBUF; //接收数据RI=0;return Data;}void send_addr(uchar addr) //发送地址{uchar tem;while(addr!=tem) //如果发送的地址与从机应答的地址不一样，则一直发送地址{while(!TI); //等待发送完毕TI=0; //软件复位TITB8=1; //发送地址帧SBUF=addr; //发送地址tem=Receive();}}void send_data(uchar ddata) //发送数据,但此处由于与从机的协议，禁止发送0xff{while(!TI); //等待发送完毕TI=0; //软件复位TITB8=0; //发送数据帧SBUF=ddata; //发送数据while(!TI);}void main(){Uart_Init();send_addr(addr1); //向从机1发地址send_data(0x33);send_addr(addr2); //向从机2发地址send_data(0x34);while(1);}//================================================= ====================// 多机通讯从机1程序//cong1.c//writer:谷雨2008年3月22日于EDA实验室//注：从机先接收地址，然后与自己的地址比较，正确了再接收数据,修改地址可挂多个从机//================================================= ====================#include#define unit unsigned int#define uchar unsigned char#define addr 0x31 //从机1地址void Uart_Init(void){TMOD=0x20; //定时器T1使用工作方式2TH1=250;TH0=250;TR1=1; //开始计时PCON=0x80; //SMOD=1；SCON=0xd0; //工作方式3，9位数据位，波特率9600bit/s,允许接收TI=1;RI=1;}void send(uchar Data) //发送数据程序{while(!TI); //等待发送完毕SBUF=Data;TI=0;while(!TI);}uchar recv_data(void) //接收数据{uchar date;while(!RI); //等待接受完毕RI=0;if(RB8==1) //若当前接收为地址帧则返回0xff return 0xff;date=SBUF;while(!RI);return date;}void main(){uchar tem,Data;Uart_Init();while(1){SM2=1; //只接收地址帧//如果接收到的地址帧不是本机地址，则继续等待while(tem!=addr){while(!RI);RI=0;tem=SBUF;}//如果是本机地址，发送应答信号,并做好接受数据的准备TB8=0; //主机不检测该位send(addr);SM2=0; //允许接受数据信息//接收数据Data=recv_data();if(Data==0xff)continue;switch(Data){case 0x01: //在此可以写入要完成的动作,最多可完成256个动作break;case 0x33:P1=0xaa; //为方便其间，赋值给P1口，测P1口电平来检测该程序break;case 0x02:break;case 0x03:break;default:break;}}}主机接收从机数据主机：/*主从通信基本步骤：1．主机从机初始化为方式2或者3，从机都置SM2=1，允许中断2．主机置TB8=1，发送从机地址3．所有从机均接收主机发送要寻址的从机地址4．被寻址的从机确认地址后，置本机SM2=0，向主机返回地址，供主机核对5．核对无误后，主机向被寻址的从机发送命令，通知从机接受或者发送数据。
6．本次通信结束后，主从机重置SM2=1，主机可再对其他从机寻址*//*★数据的传递主机发送信息，可以传送到各个从机或指定从机，各从机发送的信息只能被主机接收。
★多机通信（关键是地址帧的识别）◇主机发送：地址帧、数据帧的鉴别是通过第9位数据确定：TB8=1，地址帧TB8=0，数据帧◇从机接收：各从机串行口工作在方式2、方式3下；多机通信标志SM2（SCON.5）=1；检查接收到的第9位RB8（SCON.2），当：RB8=1：地址帧，将地址装入SBUF，置位RI，发出接收中断请求；判断主机发送地址是否与本机相符，若相符，则将从机SM2清0（变成直通方式），准备接收其后传送来的数据。
RB8=0：数据帧，对SM2=1，RB8=0的从机，接收数据丢弃，而对SM2=0的从机：直通方式，不论RB8是0还是1，都将接受到的数据送SBUF，并发出中断请求。
多机通信的过程总结如下：（1）全部从机串行口工作方式初始化为2或3，置位SM2，允许中断；（2）主机置位TB8，发送要寻址的从机地址；（3）所有的从机均接收主机发送的地址，进入中断进行地址比较；（4）确认寻址从机，自身SM2清0，向主机返回地址供主机核对；（5）主机核对无误，向被寻址从机发送发送命令，通知从机进行一对一数据通信。
*/#include<reg52.h>#define BN 16#define uchar unsigned char#define uint unsigned intuchar slave=0x00;uchar idata rdata[16];uchar idata tdata[16]={"abcdefghijklmnop"};sbit led1=P1^1;sbit led2=P1^2;sbit led3=P1^3;void delay(uint n){uint i;uchar j;for(i=n;i>0;i--)for(j=110;j>0;j--);}/**************************************************/ void send(uchar dat){SBUF=dat;while(!TI);TI=0;}/****************** c********************************/ void error(void){SBUF=0xff;while(!TI);TI=0;}/**************************************************/void master(uchar address,uchar command){uchar command_temp,i,p;while(1){TB8=1; //置地址标志位send(slave); //发送地址；while(RI!=1); /*等待从机发送地址*/RI=0;if(SBUF!=address) //地址不符合发送0xfferror();else //地址相符合；{led1=0;TB8=0; //发送数据标志位send(command);while(RI!=1);RI=0;command_temp=SBUF;if((command_temp&0x80)==0x80) //命令不正确发送复位信号{TB8=1;error();}else{led2=0;//delay(1000);if(command==0x02){if((command_temp&0x02)==0x02) //从机准备好发送{while(1){p=0;for(i=0;i<2;i++){while(RI!=1);RI=0;rdata[i]=SBUF;p+=rdata[i];}while(RI!=1);RI=0;if(SBUF==p){send(0x00);led3=0;//delay(1000);break;}else{send(0xff);}}while(RI!=1);RI=0;P2=SBUF;TB8=1; /*置地址标志位1*/ }}}}}}/*******************************1.定时器1，工作模式2；2.装入初值，波特率；3.启动定时器/计数器1；4.串行工作方式1,8位UA TR;5.开启总中断；6.开启串行中断；*******************************/void main(){TMOD=0x20; //定时器1，工作模式2TH1=0xfd; //载入波特率，9600kps,晶振11.0592MHzTL1=0xfd;TR1=1; //开启定时器1PCON=0x00; //允许接收SCON=0xf0; //SM0=1,SM1=1,SM2=1,REN=1,串行工作方式3 EA=1; //开总中断ES=1; //开串行中断while(1){master(slave,0x02);/*向从机0x00接收数据*/;}从机：#include<reg52.h>#include <intrins.h>#define uint unsigned int#define uchar unsigned char#define slave 0x00#define BN 16bit tready; //发送准备标志sbit led1=P1^1;sbit led2=P1^2;sbit led3=P1^3;uchar idata tdata[16];void delayms(uint xms){uchar i,j;for(i=xms;i>0;i--)for(j=110;j>0;j--);}uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e };void send(uchar keynum){//SBUF=keynum;SBUF=table[keynum];while(!TI);TI=0;}/**********************************/void sent() //向主机发送数据{uchar p,i;tready=0;do{p=0;for(i=0;i<2;i++){tdata[i]=SBUF;p+=tdata[i];while(!TI);TI=0;}SBUF=p;while(!TI);TI=0;while(!RI);RI=0;} while(SBUF!=0);led3=0;SM2=1;ES=1;}/******************************* 定时器1，工作模式2；装入初值，波特率；启动定时器/计数器1；串行工作方式1,8位UA TR;开启总中断；开启串行中断；*******************************/ void main(){TMOD=0x20;TH1=0xfd;TL1=0xfd;TR1=1;PCON=0x00;SCON=0xf0;EA=1;ES=1;while(1){keyscan();tready=1;}}/********************************/ void ssio() interrupt 4 using 1{void sent();uchar a,x;RI=0;ES=0;if(SBUF!=slave){ES=1;goto reti;}led1=0;SM2=0;SBUF=slave;while(!TI);TI=0;while(!RI);RI=0;led2=0; //地址标志位if(RB8==1){SM2=1;ES=1;goto reti;}a=SBUF;if(a==0x02){if(tready==1)SBUF=0x02;elseSBUF=0x00;while(!TI);TI=0;while(!RI);RI=0;if(RB8==1){SM2=1;ES=1;goto reti;}led2=0;sent();}else{SBUF=0x80;while(!TI);TI=0;SM2=1;ES=1;}reti: ;}。
