石油化工建设项目模块化施工技术

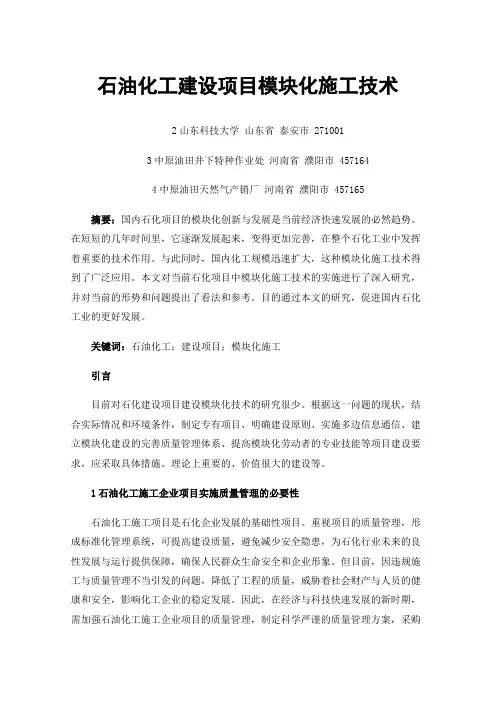

石油化工建设项目模块化施工技术2山东科技大学山东省泰安市 2710013中原油田井下特种作业处河南省濮阳市 4571644中原油田天然气产销厂河南省濮阳市 457165摘要：国内石化项目的模块化创新与发展是当前经济快速发展的必然趋势。
在短短的几年时间里，它逐渐发展起来，变得更加完善，在整个石化工业中发挥着重要的技术作用。
与此同时，国内化工规模迅速扩大，这种模块化施工技术得到了广泛应用。
本文对当前石化项目中模块化施工技术的实施进行了深入研究，并对当前的形势和问题提出了看法和参考。
目的通过本文的研究，促进国内石化工业的更好发展。
关键词：石油化工；建设项目；模块化施工引言目前对石化建设项目建设模块化技术的研究很少。
根据这一问题的现状，结合实际情况和环境条件，制定专有项目、明确建设原则、实施多边信息通信、建立模块化建设的完善质量管理体系、提高模块化劳动者的专业技能等项目建设要求，应采取具体措施。
理论上重要的、价值很大的建设等。
1石油化工施工企业项目实施质量管理的必要性石油化工施工项目是石化企业发展的基础性项目。
重视项目的质量管理，形成标准化管理系统，可提高建设质量，避免减少安全隐患，为石化行业未来的良性发展与运行提供保障，确保人民群众生命安全和企业形象。
但目前，因违规施工与质量管理不当引发的问题，降低了工程的质量，威胁着社会财产与人员的健康和安全，影响化工企业的稳定发展。
因此，在经济与科技快速发展的新时期，需加强石油化工施工企业项目的质量管理，制定科学严谨的质量管理方案，采购符合设计要求与质量标准的材料，加强人员与施工工艺的有效管理，提高项目施工的质量，保障石油化工企业的整体质量。
2模块化施工技术概述目前，中国的建筑施工技术正在逐步多样化，向科技转化。
模块化施工技术本身就是传统施工技术的一次革命，以最大的效率促进施工现场的环境和组织控制，并利用模块化结构和场地结构完成主体施工。
主要优势是将并行处理概念融入网站建设。
模块化建设在化工工程中的运用分析

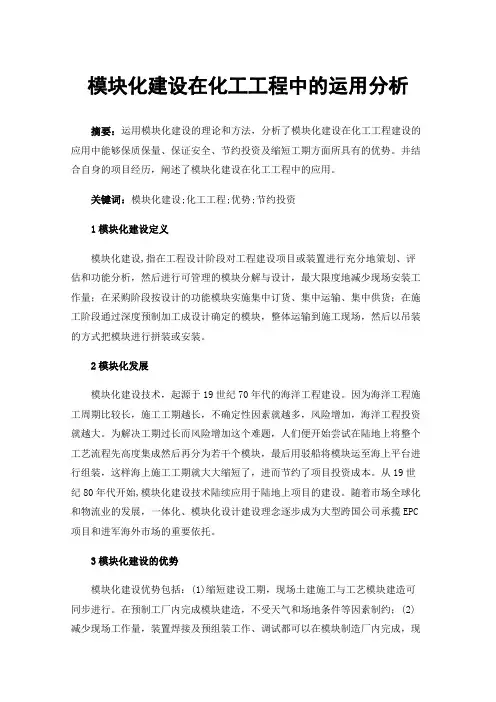

模块化建设在化工工程中的运用分析摘要：运用模块化建设的理论和方法，分析了模块化建设在化工工程建设的应用中能够保质保量、保证安全、节约投资及缩短工期方面所具有的优势。
并结合自身的项目经历，阐述了模块化建设在化工工程中的应用。
关键词：模块化建设;化工工程;优势;节约投资1模块化建设定义模块化建设,指在工程设计阶段对工程建设项目或装置进行充分地策划、评估和功能分析，然后进行可管理的模块分解与设计，最大限度地减少现场安装工作量；在采购阶段按设计的功能模块实施集中订货、集中运输、集中供货；在施工阶段通过深度预制加工成设计确定的模块，整体运输到施工现场，然后以吊装的方式把模块进行拼装或安装。
2模块化发展模块化建设技术，起源于19世纪70年代的海洋工程建设。
因为海洋工程施工周期比较长，施工工期越长，不确定性因素就越多，风险增加，海洋工程投资就越大。
为解决工期过长而风险增加这个难题，人们便开始尝试在陆地上将整个工艺流程先高度集成然后再分为若干个模块，最后用驳船将模块运至海上平台进行组装，这样海上施工工期就大大缩短了，进而节约了项目投资成本。
从19世纪80年代开始,模块化建设技术陆续应用于陆地上项目的建设。
随着市场全球化和物流业的发展，一体化、模块化设计建设理念逐步成为大型跨国公司承揽EPC 项目和进军海外市场的重要依托。
3模块化建设的优势模块化建设优势包括：(1)缩短建设工期，现场土建施工与工艺模块建造可同步进行。
在预制工厂内完成模块建造，不受天气和场地条件等因素制约；(2)减少现场工作量，装置焊接及预组装工作、调试都可以在模块制造厂内完成，现场仅负责完成模块的搭接以及各装置系统间的贯通安装和调试。
在人力资源缺乏的地区(特别是海外)实施模块化，可减少现场工作量，节约人力，进而节约投资；(3)模块化施工能够减少高空作业,降低施工风险；(4)充分利用模块制造厂地理优势所具备的物资、人力资源，来减少现场条件的限制；(5)质量可靠，在模块制造厂完成焊接、吹扫、试压、调试等工序，提高了施工质量，并减少了现场变更，确保质量；(6)生产单元可整体拆装、整体搬迁，可重复利用；(7)模块化施工给文明施工创造了有利的条件,最大的优势就是综合系统化管理，它把化工建设的工程进行了标准化、集体化的定义，让施工内容变得更加规范化，同时提高了施工效率，保证了施工质量，最大化地节约了企业的经济效益。

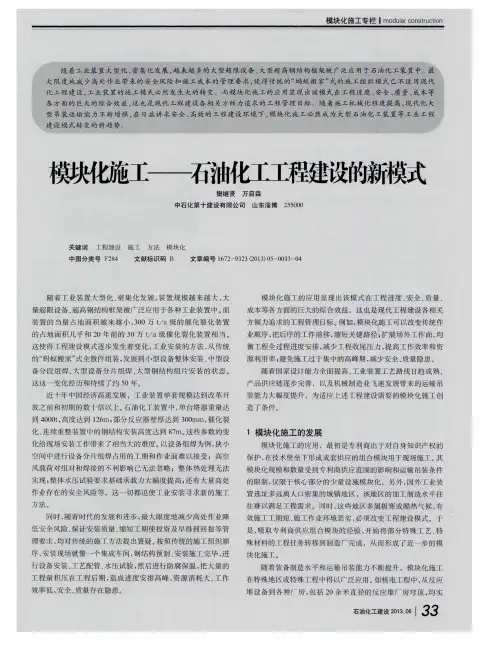

模块化施工——石油化工工程建设的新模式
