304和316L怎么用肉眼把它分别出来

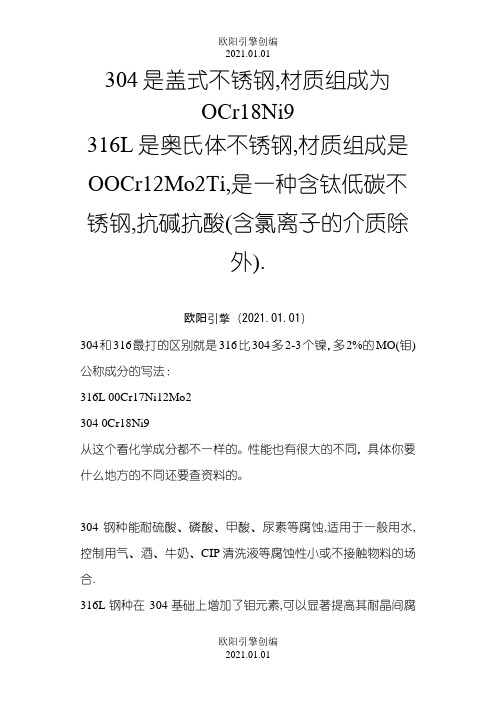

不锈钢304和316的区别是什么？之欧阳引擎创编
304是盖式不锈钢,材质组成为OCr18Ni9316L是奥氏体不锈钢,材质组成是OOCr12Mo2Ti,是一种含钛低碳不锈钢,抗碱抗酸(含氯离子的介质除外).欧阳引擎（2021.01.01）304和316最打的区别就是316比304多2-3个镍，多2%的MO(钼) 公称成分的写法：316L 00Cr17Ni12Mo2304 0Cr18Ni9从这个看化学成分都不一样的。
性能也有很大的不同，具体你要什么地方的不同还要查资料的。
304钢种能耐硫酸、磷酸、甲酸、尿素等腐蚀,适用于一般用水,控制用气、酒、牛奶、CIP清洗液等腐蚀性小或不接触物料的场合.316L钢种在304基础上增加了钼元素,可以显著提高其耐晶间腐蚀、氧化物应力腐蚀的能力,以及减少焊接时的热裂倾向性.还有良好的耐氯化物腐蚀的性能.常用于纯水、蒸馏水、药品、酱、醋等卫生要求高、介质腐蚀性能强的场合.价格上316L是304的差不多2倍机械性能304优于316L因为304 316的耐蚀性，耐热性能突出，因此作为不锈耐热钢得到广泛应用，304，316的强度和硬度相近。
@@@@@@@@@@区别：316的耐腐蚀性能比304要好很多，跟关键的一点是316中添加了钼金属，在耐热性能上得到了了提升。
附上两者的化学成分：304,C≤0.08 Ni8.00～10.00 Cr18.00～20.00，Mn<=2.0Si<=1.0 S<=0.030 P<=0.035304LC≤0.03其他的元素与304相同316不锈钢C≤0.08 Ni10.00～14.00 Cr16.00～18.00，Mo2.00---3.00 Mn<=2.0 Si<=1.0 S<=0.030 P<=0.035316L不锈钢C≤0.03 Ni10.00～14.00 Cr16.00～18.00，Mo2.00---3.00 Mn<=2.0 Si<=1.0 S<=0.030 P<=0.035在普碳钢上形成的氧化铁继续进行氧化，使锈蚀不断扩大，最终形成孔洞。
304不锈钢最简单检测方法
304不锈钢最简单检测方法
304不锈钢的简单检测方法主要包括以下几种：
1. 观察法：优质的不锈钢材料表面光亮，无明显锈迹和斑点，且含有纹理。
2. 磁铁检测法：由于304不锈钢是非磁性的，所以可以用磁铁来检测。
如
果材料被磁铁吸引，说明它不是304不锈钢。
3. 药水检测法：可以使用不锈钢检测液来进行检测。
根据药水的颜色变化，可以判断材料是否为304不锈钢。
4. 磨擦火花鉴别法：用高速旋转的砂轮机磨擦材料表面，观察产生的火花。
由于摩擦高温作用，各种元素微粒氧化时产生的火花数量、形状分叉等不同，可以鉴别材料化学成分和大致含量。
5. 硬度检测法：304不锈钢具有较高的硬度和韧性，可以通过硬度计进行检测。
6. 化学分析法：通过化学实验的方法，对不锈钢的成分进行分析，确定是否符合304不锈钢的标准。
以上方法仅供参考，建议在专业人士的指导下合理选择并使用上述工具。
316和304光谱
316和304光谱316和304是两种常见的不锈钢材料，它们在光谱分析中有着不同的特征和应用。
在本文中，我将介绍316和304不锈钢材料的光谱特征，并比较它们在不同领域的应用。
316不锈钢是一种含有镍和钼的不锈钢材料，具有很高的抗腐蚀性能。
在光谱分析中，316的光谱特征可以通过光谱仪进行检测和测量。
316不锈钢材料的光谱图显示了多个峰值和波长，这些波长对应于特定的元素和化学键。
在316的光谱图中，我们可以观察到以下波长和峰值：在200-250nm波长范围内，有几个峰值，这些峰值通常对应于镍和钼。
在300-400nm波长范围内，我们可以看到一些峰值，这些峰值通常对应于铬和铁元素。
此外，在500-600nm之间的波长范围内，还有一些峰值，这些峰值可能对应于其他杂质元素。
除了316不锈钢，304不锈钢也是常见的不锈钢材料之一。
304不锈钢是一种含有18％铬和8％镍的合金材料，具有较好的耐腐蚀性能。
在光谱分析中，304的光谱特征也可以通过光谱仪进行测量和检测。
与316相比，304不锈钢的光谱图显示了不同的峰值和波长。
在200-250nm波长范围内，304不锈钢的光谱图显示了一些峰值，这些峰值通常对应于镍和钼。
类似于316，304的光谱图中也有一些峰值在300-400nm波长范围内，这些峰值对应于铬和铁元素。
然而，304的光谱图中的峰值相对较弱，这可能反映了304不锈钢中含有较少的杂质元素。
316和304不锈钢材料在许多领域都有广泛的应用。
由于316具有良好的耐腐蚀性能，因此在海洋环境和化学处理设备中广泛应用。
另一方面，由于304具有较低的成本和良好的可加工性，使其成为建筑和装饰领域的首选材料。
总之，316和304不锈钢材料具有不同的光谱特征和应用。
通过光谱分析，可以检测和测量316和304不锈钢材料中的元素和化学键的特征波长和峰值。
同时，由于其不同的耐腐蚀性能和工艺特性，316和304在不同领域都有广泛的应用。
如何判断不锈钢是否是304

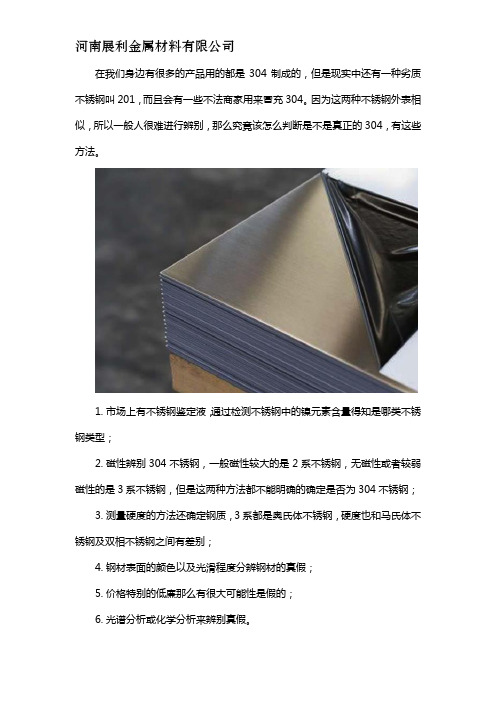

在我们身边有很多的产品用的都是304制成的，但是现实中还有一种劣质不锈钢叫201，而且会有一些不法商家用来冒充304。
因为这两种不锈钢外表相似，所以一般人很难进行辨别，那么究竟该怎么判断是不是真正的304，有这些方法。
1.市场上有不锈钢鉴定液，通过检测不锈钢中的镍元素含量得知是哪类不锈钢类型；
2.磁性辨别304不锈钢，一般磁性较大的是2系不锈钢，无磁性或者较弱磁性的是3系不锈钢，但是这两种方法都不能明确的确定是否为304不锈钢；
3.测量硬度的方法还确定钢质，3系都是奥氏体不锈钢，硬度也和马氏体不锈钢及双相不锈钢之间有差别；
4.钢材表面的颜色以及光滑程度分辨钢材的真假；
5.价格特别的低廉那么有很大可能性是假的；
6.光谱分析或化学分析来辨别真假。
另外根据304不锈钢材质的来源不同，其鉴别的方法也有所不同。
1.鉴别进口或钢厂订购的不锈钢材，一般只需根据进口或钢厂的质量证明书，核对钢材或包装上的标志即可。
2.质量证明书是供方对该批产品检验结果的确认和保证。
所以质量证明书不仅说明材料的名称、规格、交货件数、重量和交货状态等，而且还必须说明规定的保证项目的全部检验结果。
3.为了便于管理，避免混乱和防止因混乱而造成使用事故，生产厂在材料或包装上标出牌号、批号、状态、规格、数量和生产厂代号等标志。
其标出的标志与质量证明书的内容应是一致的。
因此不论是采购什么不锈钢产品，如果说是使用的304不锈钢材料，都建议大家到正规的厂家进行采购，或者送到专业的检测机构进行辨别。
钢材的简易鉴别方法(教材)[1]
![钢材的简易鉴别方法(教材)[1]](https://img.taocdn.com/s3/m/5296276b561252d380eb6e84.png)
钢材的简易鉴别方法钢材的简易识别包括钢材材质的简易鉴别和钢成品的尺寸、外形、重量及允许偏差的检验。
钢材材质的简易鉴别，常用的鉴别方法有火花鉴别法、色标鉴别法、断口鉴别法、音响鉴别法和锉痕鉴别法等；不锈钢的简易鉴别，常用的鉴别方法有磁性试验、硝酸点试验、硫酸铜点试验、硫酸试验和盐酸试验等。
钢成品的尺寸、外形、重量及允许偏差的检验，国标中有明确规定，根据国标规定可以进行相关项目的检验。
一、火花鉴别火花鉴别是将钢铁材料轻轻压在旋转的砂轮上打磨，观察所迸射出的火花形状和颜色，以判断钢铁成分范围的方法。
材料不同，其火花也不同。
可用于现场快递识别材料之用。
但用这种方法一般只能得到主要成分的定性估计，欲知其含量必须具有极其丰富的经验。
（1）火花产生的基本原理钢铁材料在砂轮上研磨时，由于砂轮转速很快，产生高热，使材料研磨出的颗粒达到熔融状态，这些高温、熔融的细颗粒被砂轮的离心作用抛射在空气中发生亮光，其表面层与空气中的氧发生氧化作用，形成一层氧化铁薄膜。
此外，钢中的碳化物（Fe3C ）在高温下分解，析出碳原子，反应式为：Fe3C --- 3Fe+C碳原子和表面层氧化亚铁产生还原作用，形成一氧化碳，反应式为：FeO+C--- Fe+CO氧化亚铁被还原后，与空气中的氧再起氧化作用，在瞬时氧化还原的循环作用下颗粒的温度越升越高，内部的一氧化碳积聚也越来越多，由于内部膨胀，产生爆裂，就形成火花。
钢铁材料中的碳元素是产生火花的基本元素，而当钢中含有猛、硅、钨、钼、铬等元素时，它们的氧化物将影响火花的统一线条、颜色和形态，由此可以判别钢的化学万分。
（2）火花的特性以火束、流线、芒线分叉、爆花等的形态、颜色加以描述。
其中，火束是指钢铁在研磨时所产生的全部火花，如图1-1 所示；流线是指灼热粉末在空气中飞过时光亮线条的运动轨迹，如图1-2 所示；芒线是火花爆裂时所射出的线条，含碳量不同时其分叉情况不一，如图1-3 所示；爆花是指由芒线及其节点所组成的火花形状，如图1-4 所示。
316L不锈钢板的鉴别方法
316L不锈钢板的鉴别方法上一篇/ 下一篇 2010-08-09 13:22:09查看( 0 ) / 评论( 0 ) / 评分( 0 / 0 )316L不锈钢板的鉴别方法：将合适直径的钢丸和钢砂按照一定的比例混合，制成混合磨料。
制作工艺包括熔炼、雾化造粒、烘干、筛分、淬火、粉碎、回火、筛选、混合、包装。
在钢砂中加入一定比例的圆形钢丸，解决了钢砂流动性差的问题。
混合金属磨料吨钢除鳞介质消耗量大幅降低，由原５ｋｇ以上降至２Ｋｇ以下，大幅降低不锈钢冷轧原料的除鳞成本，并使原料粗糙度由原５－７ｕｍ降至２．７９－３．８３μｍ，比使用单一钢丸除鳞效果提高１５－２０％，钢板表面质量大大提高。
以铁素体不锈钢为基本原料，通过熔炼、吹渣、预热、浇注、铸轧、后加工生产出铁素体不锈钢板带。
控制铸轧温度１５００℃～１６００℃，铸轧速度１０～５０ｍ／ｍｉｎ，铸轧压力为５０～２００ＫＮ。
采用的设备包括中频感应炉、铸轧机、中间包，铸轧机为双辊水平式铸轧机，配置有内冷式轧辊，铸轧机设有在线预热装置、在线供气装置，以及在线溶池温度检测装置和溶池液面高度检测装置、自动辊缝调节装置、辊速自动调节装置。
从耐用的角度看，最好的材料应是316L不锈钢板，尤其是用作表面材料，越用越光亮。
其强度好、耐腐蚀性强、颜色不变。
但316L不锈钢板也有多种，主要可分为铁素体和奥氏体。
铁素体316L不锈钢板有磁性，俗称不锈铁，时间长，环境不好也会生锈，只有奥氏体316L不锈钢板才不会生锈，鉴别办法很简单，用磁铁一试即可鉴别。
你的位置:华祥不锈钢-->>技术中心>> 全面分析~如何鉴别不锈钢材质、钢种、来源（华祥不锈钢圆钢技术分享）最近，华祥不锈钢圆钢网站一直在关注不锈钢行业动态，但是也没有忘记不锈钢客户所关心的问题，经常我们在百度、搜搜等搜索引擎中发现很多客户对不锈钢圆钢材质的鉴别一直不能很好的把握。
对于202、201、304、304L、316、316L、310S等材质的不锈钢圆钢的鉴别，华祥不锈钢圆钢网络分析师为了广大朋友从网上寻找并整理了一篇非常全面、权威的不锈钢材质鉴别的技术文章，提供给大家作为参考。
检测304最科学的方法
检测304最科学的方法304不锈钢是一种常见的不锈钢材料，具有良好的耐腐蚀性能和机械性能，在工业生产中得到广泛应用。
然而，304不锈钢的真伪鉴别一直是一个备受关注的话题。
因为市面上存在着大量假冒伪劣的304不锈钢产品，给消费者带来了很大的困扰。
因此，如何科学准确地检测304不锈钢的真伪成为了一个亟待解决的问题。
首先，我们可以通过观察304不锈钢的外观来初步判断其真伪。
真正的304不锈钢表面光滑，色泽均匀，没有明显的氧化斑点和瑕疵。
而假冒伪劣的304不锈钢表面常常存在着氧化斑点、凹凸不平甚至生锈的现象。
因此，通过肉眼观察表面质量可以初步判断304不锈钢的真伪。
其次，我们可以借助化学试剂进行检测。
真正的304不锈钢在硝酸中不会产生氧化反应，而假冒伪劣的304不锈钢在硝酸中会产生氧化反应。
因此，可以通过将304不锈钢样品浸泡在硝酸中，观察是否产生氧化反应来鉴别其真伪。
同时，我们还可以使用其他化学试剂对304不锈钢进行进一步的检测，如硫酸、氢氟酸等，通过观察化学反应的结果来进行鉴别。
另外，利用专业仪器进行检测也是一种科学的方法。
比如，我们可以使用金相显微镜对304不锈钢进行金相组织分析，观察其晶粒尺寸、晶界分布等特征，从而判断其真伪。
此外，还可以通过X 射线衍射仪对304不锈钢进行晶体结构分析，进一步确认其成分和性质。
除了以上方法，还可以通过热处理实验、拉伸实验等物理性能测试来检测304不锈钢的真伪。
通过测试其硬度、抗拉强度、延展率等物理性能指标，可以准确地鉴别304不锈钢的真伪。
总的来说，检测304不锈钢的真伪需要综合运用外观观察、化学试剂检测、专业仪器分析以及物理性能测试等方法，才能做出准确科学的判断。
希望通过本文介绍的方法，能够帮助大家更好地识别和选择真正的304不锈钢产品，保障自身的权益和利益。
304、304L、316、316L不锈钢之间有何区别？哪种最好，为什么？
304、304L、316、316L不锈钢之间有何区别？哪种最好，为什么？不锈钢不管⼯业还是⽣活中都应⽤挺⼴泛的，也是最普遍的钢种之⼀。
常见的不锈钢代号有
304、304L、316、316L。
⾸先304不锈钢最为⽤途最为普遍的钢材之⼀，它具有良好耐腐蚀性、耐热性、⾼温强度、机械
特性等，冲压、弯曲等加热⼯性好，⽆热处理硬化现象。
⽽304L不锈钢相⽐304不锈钢，含碳
量相对来说低于304，通常情况下，它的性能跟304不锈钢⼤致⼀样。
它还有个优越的性能，就
是抗晶界腐蚀能⼒，但前提条件就是在进⾏焊接或消除应⼒后才能提现出来。
316不锈钢是加了
钼的，因此它的耐腐蚀性和⾼温强度好，⽽与316L相⽐碳含量低。
通常情况下与316不锈钢性
能差不多，也有优越的抗晶界腐蚀能⼒，316、316L相⽐304、304L不同的前两者是加钼不锈
钢，⽽且316L的钼含量⾼于316，因此316⽐304不锈钢的耐腐蚀性要好。
⼀般情况，304、304L、316、316L不锈钢在常规使⽤环境区别不是很⼤，例如在抗腐蚀性⽅
⾯。
有时在特定环境使⽤，还是有差异的，只有使⽤时做到具体问题具体分析。
有次⼀台不锈
钢压⼒变送器装在氯⽓罐体上，结果不到⼀个⽉就腐蚀坏了，后⾯换了⼀台钽材质的压⼒变送
器就解决了。
304、304L、316、316L不锈钢的区别
304、304L、316、316L的区别
我们经常用一个字叫“钢”
形容军事力量强大，叫钢铁长城
形容志向远大，叫钢铁雄心
有人物形象，叫钢铁侠
又如地势险恶，叫钢锯岭
甚至有人起名字，叫钢子，听起来就很叼
更有人坑爹也说：我爸是李gang
钢还有个弟弟叫“铁”，也很NB
形容关系好叫，铁哥们儿
形容组合叫，铁三角
也用在名字里，比如足球运动员李铁，排球运动员铁榔头（郎平）
一、不锈钢是什么钢？
不锈钢是钢的一个种类，钢是指含有碳（C）量在2%以下的称之为钢，大于2%是铁。
钢在冶炼过程中加入铬（Cr）、镍（Ni）、锰（Mn）、硅（Si）、钛（Ti）、钼（Mo）等合金元素改善了钢的性能使钢具有了耐腐性（即不上锈）就是我们常说的不锈钢。
“钢”和“铁”究竟是何物，有什么特性，又有什么关系，我们平时所说的304、304L、316、316L又是怎么来的，相互之间又有什么区别？钢：以铁为主要元素、含碳量一般在2%以下，并含有其他元素的材
料。
——GB/T 13304－91《钢分类》
铁：一种金属元素，原子序号26。
铁材料有很强的铁磁性，并有良好的可塑性和导热性。
不锈钢：耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种。
通常使用的钢种为304、304L、316、316L，是奥氏体不锈钢的300系列钢。
二、为什么不锈钢有不同的钢号？
不锈钢在冶炼过程当中，由于加入合金元素品种不同，不同品种加入量的不同。
其特性也是不同的，为了加以区别则冠上了不同的钢号，下面是常见装饰用不锈钢不同钢号“合金元素”含量表仅供参考：
化学成分（质量分数，%）。
304与316的分别方法
304与316的分别方法一、简介304和316是两种常用的不锈钢材质，它们在化学成分、物理特性、使用环境和价格上有一些不同。
了解这些差异，有助于我们根据不同的需求选择合适的不锈钢。
二、化学成分304不锈钢的主要成分是铬（Cr）和镍（Ni），而316不锈钢在此基础上还添加了钼（Mo）。
这种微小的差异对材料的抗腐蚀性能和机械性能有显著影响。
三、物理特性304和316在物理特性上也有一些差异。
304的耐腐蚀性相对较弱，因此通常用于对耐腐蚀性要求不高的环境中。
而316则具有更好的耐腐蚀性，因此在更恶劣的环境中更常用。
此外，316的耐磨性也优于304。
四、使用环境根据上述的化学和物理特性，我们可以根据不同的使用环境选择合适的不锈钢。
例如，在食品加工和包装领域，由于需要考虑到食品安全，通常会选择304不锈钢。
而在石油、化工、医疗等领域，由于需要更高的耐腐蚀性，通常会选择316不锈钢。
五、价格差异由于316的冶炼难度更高，其生产成本也相对较高，因此价格也高于304。
这也是选择316的一个重要因素。
六、分别方法要区分304和316，可以通过观察金属的光泽、手感、耐腐蚀性等方法。
但最准确的方法是通过专业的化学分析。
在大多数情况下，可以通过观察金属表面的颜色和光亮度来判断。
如果颜色偏暗，那么可能是304。
如果表面光滑且反光性强，那么可能是316。
此外，由于316的耐磨性更高，因此也可以通过触摸金属表面来判断。
如果感觉更加光滑耐磨，那么可能是316。
七、总结总的来说，304和316的主要区别在于它们的化学成分、物理特性、使用环境和价格。
了解这些差异可以帮助我们根据不同的需求选择合适的不锈钢。
区分这两种材质的方法包括观察金属的光泽、手感、耐腐蚀性和通过专业的化学分析。
在实际应用中，可以根据具体的使用环境和需求来选择使用304还是316不锈钢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
304和316L怎么用肉眼把它分别出来
冷酸点试验：对经过研磨、锉光、洗净或粗抛光尔活化的试样表面滴注体积浓度为20%的硫酸溶液就能区分相同类型的不锈钢。
在每个活化表面滴注几滴硫酸溶液，再酸溶液的作用下，302和304钢受强烈腐蚀并变黑，显示棕黑色或黑色，接着在溶液中形成带绿色的晶体；316钢腐蚀缓慢，并逐渐变成棕黄色，然后变成棕黑色，最后在溶液中形成一些带浅绿色的黑色晶体；对317钢来讲，上述反应进行得更慢。
304和316L怎么用肉眼把它分别出来
硫酸试验：硫酸浸没试验能把302和304与316和317区分开来，试验的切边应经过细磨，然后在体积浓度为20~30%、温度为140~150°F（60~66℃）的硝酸（比重为1.42）清洗和钝化半小时。
硫酸试验溶液的体积浓度为10%，加热到160°F（71℃），当302和304钢浸入这种热溶液时，被迅速腐蚀并产生大量气泡，式样在几分钟内变黑；而316和317钢则不受腐蚀或反应很慢（不产生气泡），式样在10~15分钟内不变色。
如果采用同时试验具有已知成分的式样来进行近似比较的话，可是试验更为准确。
304和316L怎么用肉眼把它分别出来
肉眼不能识别304和316L。
304和316的区别在于316含钼，有种检测钼的试剂在涂到316的材料上会有红色的反应，而304则没有颜色变化，一种不太严格的识别方法。
外表上没任何区别，可能有的316L还不如304好看。
如果从区别上来看用化学试剂MO2就可以，M02点到该区别的材料上，然后电池正极点到MO2试剂上，负极点到材料上，如果试剂变红马上要变白，说明不是316L，如果试剂持续变红，说明是316，那确切的说，看不出来是316或者316L
MO2试剂只能区别是否是316。
（MO2试剂一般化学材料店有卖，电池也有卖，总共10块钱）。
316L和304的化学份子区别是316L有MO2元素，而304没有。
316L的碳元素是0.03以下，304是0.08以下，316L的镍含量10个以上，304的镍元素只需8个以上。
用途上的区别是304抗弱酸弱碱，316L抗强酸、强碱，性能上优越304.
价格区别是316L的价格高于304大概是百分之七十
(06Crl9Nil0)钢的主要特性是：
具有优良的不锈耐腐蚀性能和较好的抗晶间腐蚀性能。
对氧化性酸，如在浓度≤65%的沸
腾温度以下的硝酸中，具有很强的抗腐蚀性。
对碱溶液及大部分有机酸和无机酸亦具有良好的耐腐蚀能力。
具有优良的冷热加工和成型性能。
可以加工生产板、管、丝、带、型各种产品，适用于制造冷镦、深冲、深拉伸成型的零件。
低温性能较好。
在-180℃条件下，强度、伸长率、断面收缩率都很好。
由于没有脆性转变温度，常在低温下使用。
具有良好的焊接性能。
可采用通常的焊接方法焊接，焊前焊后均不需热处理。
304钢也有性能上的不足之处：大截面尺寸钢件焊接后对晶间腐蚀敏感；在含c1―水中(包括湿态大气)对应力腐蚀非常敏感；力学强度偏低，切削性能较差等
316不锈钢还具有良好的而氯化物侵蚀的性能，所以通常用于海洋环境。
316L不锈钢的最大碳含量0.03,可用于焊接后不能进行退火和需要最大耐腐蚀性的用途中。
耐腐蚀性
耐腐蚀性能优于304不锈钢，在浆和造纸的生产过程中具有良好的耐腐蚀的性能。
而且316不锈钢还耐海洋和侵蚀性工业大气的侵蚀。
耐热性在1600度以下的间断使用和在1700度以下的连续使用中，316不锈钢具有好的耐氧化性能。
在800-1575度的范围内，最好不要连续作用316不锈钢，但在该温度范围以外连续使用316不锈钢时，该不锈钢具有良好的耐热性。
316L不锈钢的耐碳化物析出的性能比316不锈钢更好，可用上述温度范围。
热处理
在1850-2050度的温度范围内进行退火，然后迅速退火，然后迅速冷却。
316不锈钢不能过热处理进行硬化。
焊接
316不锈钢具有良好的焊接性能。
可采用所有标准的焊接方法进行焊接。
焊接时可根据用途，分别采用316Cb、316L或309Cb不锈钢填料棒或焊条进行焊接。
为获得最佳的耐腐蚀性能，316不锈钢钢的焊接断面需要进行焊后退火处理。
如果使用316L不锈钢，不需要进行焊后退火处理。
典型用途纸浆和造纸用设备热交换器、染色设备、胶片冲洗设备、管道、沿海区域建筑物外部用材料。
