视频输入输出常用接口知识

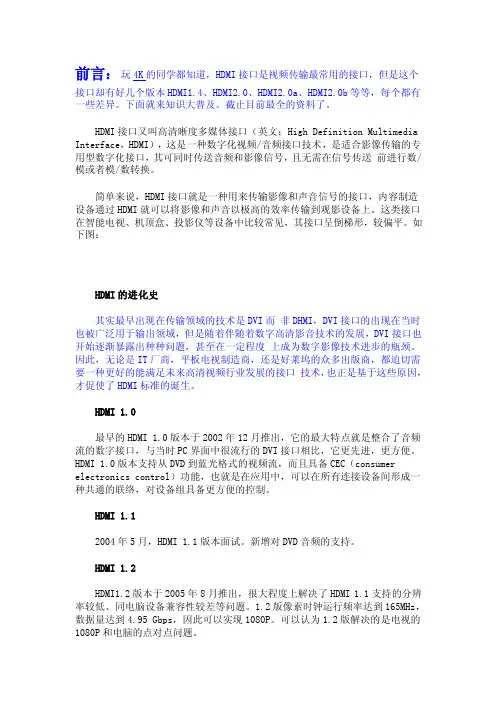

玩4K必备知识HDMI14、20、20a、20b接口参数对比
前言：玩4K的同学都知道，HDMI接口是视频传输最常用的接口，但是这个接口却有好几个版本HDMI1.4、HDMI2.0、HDMI2.0a、HDMI2.0b等等，每个都有一些差异。
下面就来知识大普及。
截止目前最全的资料了。
HDMI接口又叫高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI），这是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，且无需在信号传送前进行数/模或者模/数转换。
简单来说，HDMI接口就是一种用来传输影像和声音信号的接口，内容制造设备通过HDMI就可以将影像和声音以极高的效率传输到观影设备上。
这类接口在智能电视、机顶盒、投影仪等设备中比较常见，其接口呈倒梯形，较偏平。
如下图：HDMI的进化史其实最早出现在传输领域的技术是DVI而非DHMI，DVI接口的出现在当时也被广泛用于输出领域，但是随着伴随着数字高清影音技术的发展，DVI接口也开始逐渐暴露出种种问题，甚至在一定程度上成为数字影像技术进步的瓶颈。
因此，无论是IT厂商，平板电视制造商，还是好莱坞的众多出版商，都迫切需要一种更好的能满足未来高清视频行业发展的接口技术，也正是基于这些原因，才促使了HDMI标准的诞生。
HDMI 1.0最早的HDMI 1.0版本于2002年12月推出，它的最大特点就是整合了音频流的数字接口，与当时PC界面中很流行的DVI接口相比，它更先进，更方便。
HDMI 1.0版本支持从DVD到蓝光格式的视频流，而且具备CEC（consumer electronics control）功能，也就是在应用中，可以在所有连接设备间形成一种共通的联络，对设备组具备更方便的控制。
HDMI 1.12004年5月，HDMI 1.1版本面试。
新增对DVD音频的支持。
HDMI 1.2HDMI1.2版本于2005年8月推出，很大程度上解决了HDMI 1.1支持的分辨率较低、同电脑设备兼容性较差等问题。
视频输入输出常用接口详解（TV，AV,s端子,YCbCrYPbPr,DIV,HDMI）
视频输入输出常用接口详解（TV，AV,s端子,YCbCrYPbPr,DIV,HDMI）视频输入输出常用接口详解(TV，AV,s端子,YCbCr/YPbPr,DIV,HDMI)2009-07-31 17:51TV接口TV输入接口TV 接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。
TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。
由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。
AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。
分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。
AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。
这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。
在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。
总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。
AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。
S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。
S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。
但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。
虽然S端子不是最好的，不过一般情况下AV信号为 640线，S端子可达到1024线，但是这需要由片源来决定。
玩4K必备知识：HDMI1.4、2.0、2.0a、2.0b接口参数对比
前言：玩4K的同学都知道，HDMI接口是视频传输最常用的接口，但是这个接口却有好几个版本HDMI1.4、HDMI2.0、HDMI2.0a、HDMI2.0b等等，每个都有一些差异。
下面就来知识大普及。
截止目前最全的资料了。
HDMI接口又叫高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI），这是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，且无需在信号传送前进行数/模或者模/数转换。
简单来说，HDMI接口就是一种用来传输影像和声音信号的接口，内容制造设备通过HDMI就可以将影像和声音以极高的效率传输到观影设备上。
这类接口在智能电视、机顶盒、投影仪等设备中比较常见，其接口呈倒梯形，较偏平。
如下图：HDMI的进化史其实最早出现在传输领域的技术是DVI而非DHMI，DVI接口的出现在当时也被广泛用于输出领域，但是随着伴随着数字高清影音技术的发展，DVI接口也开始逐渐暴露出种种问题，甚至在一定程度上成为数字影像技术进步的瓶颈。
因此，无论是IT厂商，平板电视制造商，还是好莱坞的众多出版商，都迫切需要一种更好的能满足未来高清视频行业发展的接口技术，也正是基于这些原因，才促使了HDMI标准的诞生。
HDMI 1.0最早的HDMI 1.0版本于2002年12月推出，它的最大特点就是整合了音频流的数字接口，与当时PC界面中很流行的DVI接口相比，它更先进，更方便。
HDMI 1.0版本支持从DVD到蓝光格式的视频流，而且具备CEC（consumer electronics control）功能，也就是在应用中，可以在所有连接设备间形成一种共通的联络，对设备组具备更方便的控制。
HDMI 1.12004年5月，HDMI 1.1版本面试。
新增对DVD音频的支持。
HDMI 1.2HDMI1.2版本于2005年8月推出，很大程度上解决了HDMI 1.1支持的分辨率较低、同电脑设备兼容性较差等问题。
电视机常用接口介绍
由于HDMI有诸多优点，是连接高清设备最理想的接口， 所以被平板电视所钟爱，目前平板电视至少配备两个以上的 HDMI接口，目前在售的平板电视HDMI接口版本均为1.3， 至今还没有看到升级的迹象。
接口细节
网线接口
随着网络电视不断的 增加，在目前的平板电视上， 还可以经常看到RJ-45接口， 这种接口就是我们现在最常 见的网络设备接口，俗称 “水晶头”，专业术语为 RJ-45连接器，属于双绞线 以太网接口类型。RJ-45插 头只能沿固定方向插入，设 有一个塑料弹片与RJ-45插 槽卡住以防止脱落。传输介 质是双绞线。
家用电器常用接口介绍
电视机自从问世以来，逐 渐成为了人们生活的必需品， 在电视发展的过程中，也出现 了很多新的技术和越来越多的 周边产品，例如录像机、VCD、 DVD、蓝光播放机、高清播放 机等视频播放设备，再到电脑 以及PS等电视游戏机的出现， 单单一个电视天线接口已经完 全无法满足我们的需要了，这 时，更多的接口也开始出现并 且一直沿用至今，例如AV接口、 S端子、色差接口、VGA接口和 最新的HDMI接口等。
接口细节
USB接口
通用串行总线（英文： Universal Serial Bus，简称USB） 是连接外部装置的一个串口汇流 排标准，在计算机上使用广泛， 但也可以用在机顶盒和电视机上， 通过该接口的使用，可以与机器 内部的播放芯片集合，直接播放 USB存储设备中的图像、音频甚 至是视频。虽然目前电视机上的 接口均为2.0版本，但是根据电视 本身所能解码的能力不同，每款 电视可以播放的文件种类也不尽 相同。
常用音频及视频接口简介
一、常用音频接口介绍
1.4 TRS接口
TRS的含义是Tip(signal)、Ring(signal)、Sleeve(ground)，分 别代表了该接口的3个接触点（外观与6.3mm接口一样）。 模拟接头目前最高阶的应用是平衡电路传输，TRS接口能提供 平衡输入/输出， 它接口除了具有和6.3mm接口一样的耐磨损 优点外，还具有平衡口拥有的高信噪比，抗干扰能力强等特点。
CopyRight © 重慶工務處
一、常用音频接口介绍
1.6 箱体上常见的模拟插座
连接箱体的一般采用音频专用金银线和香蕉头，用于放大器输 出段和音箱之间的连接，常见的有弹力卡接、香蕉头插接和螺 母压接等方式
CopyRight © 重慶工務處
一、常用音频接口介绍
1.7 音频转接线
除了两头接口相同的标准音频线外，为了实现不同设备、接口 之间的连接使用，出现各种形式的音频转接线，如公/母转接线、 3.5mm转RCA线、 3.5mm转卡侬头、 3.5mm转6.3mm等
1.1 最常见的模拟接口—立体声接口
立体声接口提供了立体声的输入输出功能，1个标准立体声接口支 持2个声道，因此对支持5.1的声卡（6声道）或音箱来说，就需要 3个3.5mm立体声接口来接驳模拟音箱（3× 2声道=6声道）；7.1 声卡或音箱就需要4个3.5mm立体声接口（4× 2声道=8声道）， 常见的立体声接口有2.5mm、3.5mm和6.3mm规格
名词解释
YCrCb即YUV 主要用于优化彩色视频信号的传输，使其向后相容老式黑白电视。 与RGB视频信号传输相比，它最大的优点在于只需占用极少的频宽 （RGB要求三个独立的视频信号同时传输）。其中“Y”表示明亮度 （Luminance或Luma），也就是灰阶值；而“U”和“V” 表示的则是 色度（Chrominance或Chroma），作用是描述影像色彩及饱和度，用 于指定像素的颜色。“亮度”是透过RGB输入信号来建立的，方法是 将RGB信号的特定部分叠加到一起。“色度”则定义了颜色的两个方 面─色调与饱和度，分别用Cr和Cb来表示。其中，Cr反映了RGB输入 信号红色部分与RGB信号亮度值之间的差异。而Cb反映的是RGB输入 信号蓝色部分与RGB信号亮度值之间的差异。
电视机接口详解
视频输入输出常用接口详解（TV，AV,s端子,YCbCr/PCbTV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。
TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。
由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。
AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。
分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。
AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。
这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。
在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。
总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。
AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。
S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。
S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。
但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。
虽然S端子不是最好的，不过一般情况下AV信号为640线，S 端子可达到1024线，但是这需要由片源来决定。
一般来说这种接口在DVD、PS2、XBOX、NGC等视频和游戏设备上广泛使用。
色差分量接口对于色差来说，目前可能应用并不算很普遍，主要的原因是一些CRT电视机并没有提供色差分量的输入接口。
输入端口 HDMI接口,S端子,AV接口,VGA接口,分量视频接口,TV输入,USB接口的对比
输入端口HDMI接口,S端子,AV接口,VGA接口,分量视频接口,TV输入,USB接口的对比VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。
从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。
DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。
DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel 开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。
DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。
标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。
AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。
AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。
常用视频输入输出格式
一、传输接口按照发展先后来概述：(1)CVBS：Composite Video Broadcast Signal，复合视频广播信号。
它是最早期的一种图像数据传输方法，是将模拟视频信号和声音信号结合，并调制到视频载波之前的一种格式。
复合视频包含色差（色调和饱和度）和亮度信息，并将它们同步在消隐脉冲中，用同一信号传输。
这种接口有3根线：白（左声道）、红（右声道）、黄（视频信号），如图所示：由于是采用亮度和色度信号频谱间置方法复合在一起，所以会导致亮、色的串扰以及清晰度降低等问题。
(2)S-video：即S端子，它是将亮度信号Y和色度信号C分开传输，这样就可确保亮度和色度信号不相互干扰。
(3)VGA：Video Graghic Array，又叫显示绘图阵列，它采用非对称分布的15Pin 连接方式，共有15针，分成3排，每排5个孔。
(4)DVI：Digital Visual Interface，即数字视频接口。
它采用全数字传输，可有效降低干扰和提高性能。
对于DVI接口，有很多规范，常见的是DVI-D（Digital）和DVI-I（Integrated），DVI-I只能传输数字信号，可以用它来连接显卡和平板电视等。
(5)HDMI：High Definition Multimedia Interface，即高清晰度多媒体接口。
它与DVI不同，可以同时传输视频和音频信号，由于音频和视频信号采用同一条电缆，可大大简化系统的安装。
除了上述有代表性的接口之外，另外还有一些典型接口，比如：色差分量接口（三基色输入）、SCART（欧洲通用视频接口）、BNC端口输入（R、G、B、行同步、场同步5个连接头），SDI（串行数字接口）等等。
二、视频输出的数字信号格式相关名词：ITU:International Telecommunications Union （国际电信联盟）ITU-R:Radiocommunication sector of ITU （国际电信联盟无线电通信部门）CCIR:International Radio Consultative Committee （国际无线电咨询委员会）ITU-R BT.601(CCIR601旧称)：16位数据传输，21芯，Y、U、V信号同时传输ITU-R BT.656(CCIR656旧称)：8位数据传输，9芯，串行视频传输，不需要同步信号，传输速率是601的2倍（先传Y，后传UV）即：CCIR601要通过行、场同步两根信号线来传递行、场同步信息；而CCIR656不需要这两根信号线，它可通过8位数据线实现“软”同步。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视频接口我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。
目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。
1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。
它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。
评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。
图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。
2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。
而且由于Cr Cb的混合导致色度信号的带宽也有一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。
S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
3、YPbPr /YCbCr色差接口接口图：说明：色差接口是在S接口的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到600线以上。
它通常采用YPbPr 和YCbCr 两种标识，前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。
现在很多电视类产品都是靠色差输入来提高输入讯号品质，而且透过色差接口，可以输入多种等级讯号，从最基本的480i到倍频扫描的480p，甚至720p、1080i等等，都是要通过色差输入才有办法将信号传送到电视当中。
评价：由电视信号关系可知，我们只需知道Y、Cr、Cb的值就能够得到G（绿色）的值，所以在视频输出和颜色处理过程中就统一忽略绿色差Cg而只保留Y Cr Cb，这便是色差输出的基本定义。
作为S-Video的进阶产品，色差输出将S-Video 传输的色度信号C分解为色差Cr和Cb，这样就避免了两路色差混合译码并再次分离的过程，也保持了色度信道的最大带宽，只需要经过反矩阵译码电路就可以还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之间的视频信号信道，避免了因繁琐的传输过程所带来的影像失真，所以色差输出的接口方式是目前最好模拟视频输出接口之一。
4、VGA接口接口图：说明：VGA接口也叫D-Sub接口。
VGA接口是一种D型接口，上面共有15针，分成三排，每排五个。
VGA接口是显卡上应用最为广泛的接口类型，绝大多数的显卡都带有此种接口。
迷你音响或者家庭影院拥有VGA接口就可以方便的和计算机的显示器连接，用计算机的显示器显示图像。
评价：VGA接口传输的仍然是模拟信号，对于以数字方式生成的显示图像信息，通过数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。
对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。
而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。
在经过D/A和A/D二次转换后，不可避免地造成了一些图像细节的损失。
VGA接口应用于CRT显示器无可厚非，但用于数字电视之类的显示设备，则转换过程的图像损失会使显示效果略微下降。
5、DVI接口接口图：目前的DVI接口分为两种：一个是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。
不兼容模拟信号。
另外一种则是DVI-I接口，可同时兼容模拟和数字信号。
兼容模拟幸好并不意味着模拟信号的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。
说明：DVI全称为Digital Visual Interface，它是1999年由Silicon Image、Intel （英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。
它是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。
TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。
显卡产生的数字信号由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。
一个DVI显示系统包括一个传送器和一个接收器。
传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。
评价：显示设备采用DVI接口具有主要有以下两大优点：1、速度快：DVI传输的是数字信号，数字图像信息不需经过任何转换，就会直接被传送到显示设备上，因此减少了数字→模拟→数字繁琐的转换过程，大大节省了时间，因此它的速度更快，有效消除拖影现象，而且使用DVI进行数据传输，信号没有衰减，色彩更纯净，更逼真。
2、画面清晰：计算机内部传输的是二进制的数字信号，使用VGA接口连接液晶显示器的话就需要先把信号通过显卡中的D/A（数字/模拟）转换器转变为R、G、B三原色信号和行、场同步信号，这些信号通过模拟信号线传输到液晶内部还需要相应的A/D（模拟/数字）转换器将模拟信号再一次转变成数字信号才能在液晶上显示出图像来。
在上述的D/A、A/D转换和信号传输过程中不可避免会出现信号的损失和受到干扰，导致图像出现失真甚至显示错误，而DVI 接口无需进行这些转换，避免了信号的损失，使图像的清晰度和细节表现力都得到了大大提高。
6、SDI接口接口图：说明：SDI接口是“数字分量串行接口”。
串行接口是把数据的各个比特以及相应的数据通过单一通道顺序传送的接口。
由于串行数字信号的数据率很高，在传送前必须经过处理。
用扰码的不归零倒置（NRZI）来代替早期的分组编码，其标准为SMPTE-259M和EBU-Tech-3267，标准包括了含数字音频在内的数字复合和数字分量信号。
在传送前，对原始数据流进行扰频，并变换为NRZI码，确保在接收端可靠地恢复原始数据。
这样在概念上可以将数字串行接口理解为一种基带信号调制。
SDI接口能通过270Mb/s的串行数字分量信号，对于16：9格式图像，应能传送360Mb/s的信号。
评价：SDI接口不能直接传送压缩数字信号，数字录像机、硬盘等设备记录的压缩信号重放后，必须经解压并经SDI接口输出才能进入SDI系统。
如果反复解压和压缩，必将引起图像质量下降和延时增加，为此各种不同格式的数字录像机和非线性编辑系统，规定了自己的用于直接传输压缩数字信号的接口。
（a）索尼公司的串行数字数据接口SDDI（SerialDigital Data Interface），用于Betacam-SX 非线性编辑或数字新闻传输系统，通过这种接口，可以4倍速从磁带上载到磁盘。
（b）索尼公司的4倍速串行数字接口QSDI（QuarterSerial Digital Interface），在DVCAM录像机编辑系统中，通过该接口以4倍速从磁带上载到磁盘、从磁盘下载到磁带或在盘与盘之间进行数据拷贝。
（c）松下公司的压缩串行数字接口CSDI（CompressionSerial Digital Interface），用于DVCPRO和Digital-S 数字录像机、非线性编辑系统中，由带基到盘基或盘基之间可以4倍速传输数据。
以上三种接口互不兼容，但都与SDI接口兼容。
在270Mb/s的SDI系统中，可进行高速传输。
这三种接口是为建立数字音视频网络而设计的，这类网络不象计算机网络那样使用握手协议，而使用同步网络技术，不会因路径不同而出现延时。
人们常在SDI信号中嵌入数字音频信号，也就是将数字音频信号插入到视频信号的行、场同步脉冲（行、场消隐）期间与数字分量视频信号同时传输。
7、HDMI接口接口图：说明：HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。
HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。
同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。
应用HDMI的好处是：只需要一条HDMI 线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。
对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。
评价：2002年的4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝共7家公司成立了HDMI组织开始制定新的专用于数字视频/音频传输标准。
2002年岁末，高清晰数字多媒体接口(High-definition Digital Multimedia Interface)HDMI 1.0标准颁布。
