xx注塑模具设计程序

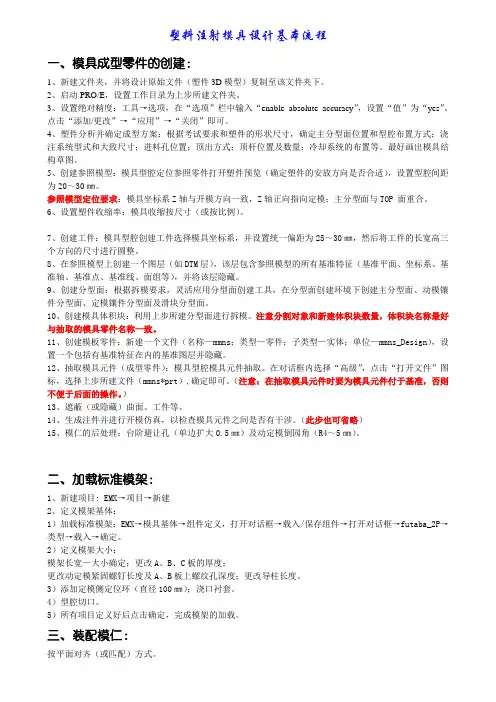

塑料注射模具设计基本流程
塑料注射模具设计基本流程一、模具成型零件的创建：1、新建文件夹，并将设计原始文件（塑件3D模型）复制至该文件夹下。
2、启动PRO/E，设置工作目录为上步所建文件夹。
3、设置绝对精度：工具→选项，在“选项”栏中输入“enable_absolute_accuracy”，设置“值”为“yes”。
点击“添加/更改”→“应用”→“关闭”即可。
4、塑件分析并确定成型方案：根据考试要求和塑件的形状尺寸，确定主分型面位置和型腔布置方式；浇注系统型式和大致尺寸；进料孔位置；顶出方式；顶杆位置及数量；冷却系统的布置等。
最好画出模具结构草图。
5、创建参照模型：模具型腔定位参照零件打开塑件预览（确定塑件的安放方向是否合适），设置型腔间距为20～30㎜。
参照模型定位要求：模具坐标系Z轴与开模方向一致，Z轴正向指向定模；主分型面与TOP 面重合。
6、设置塑件收缩率：模具收缩按尺寸（或按比例）。
7、创建工件：模具型腔创建工件选择模具坐标系，并设置统一偏距为25～30㎜，然后将工件的长宽高三个方向的尺寸进行圆整。
8、在参照模型上创建一个图层（如DTM层），该层包含参照模型的所有基准特征（基准平面、坐标系、基准轴、基准点、基准线、面组等），并将该层隐藏。
9、创建分型面：根据拆模要求，灵活应用分型面创建工具，在分型面创建环境下创建主分型面、动模镶件分型面、定模镶件分型面及滑块分型面。
10、创建模具体积块：利用上步所建分型面进行拆模。
注意分割对象和新建体积块数量，体积块名称最好与抽取的模具零件名称一致。
11、创建模板零件：新建一个文件（名称—mmns；类型—零件；子类型—实体；单位—mmns_Design），设置一个包括有基准特征在内的基准图层并隐藏。
12、抽取模具元件（成型零件）：模具型腔模具元件抽取。
在对话框内选择“高级”，点击“打开文件”图标，选择上步所建文件（mmns*prt）,确定即可。
（注意：在抽取模具元件时要为模具元件付于基准，否则不便于后面的操作。
注塑模设计流程范文
注塑模设计流程范文1.需求分析：根据客户提供的需求，详细了解产品的设计要求、功能要求、使用环境等，明确产品的外观尺寸、材料等要求。
2.模具结构设计：根据产品的需求，确定模具的结构形式，包括模具的型腔数、射孔方式、模架结构等。
3.模具材料选择：根据产品的要求和使用环境，选择合适的模具材料。
一般常用的模具材料有钢材、铝合金等。
4.模具型号确定：根据产品的尺寸和要求，确定模具的型号和尺寸。
5.模具加工工艺设计：根据模具的结构特点和加工要求，确定模具的加工工艺，并进行工艺分解，确定每个零部件的加工工艺。
6.模具零部件设计：根据产品的结构要求，对模具的各个零部件进行设计，包括模具的型腔、模芯、导向系统、射胶系统等。
7.模具装配设计：将各个零部件进行组装设计，并进行配合尺寸的计算，确保各个零部件的装配精度。
8.模具结构分析：利用CAE软件对模具的结构进行分析，包括模具的受力分析、变形分析、热流分析等，评估模具的强度、刚度和散热性能等。
9.模具加工制造：根据设计图纸和加工工艺进行模具的加工制造，包括数控铣削、电火花、线割等工艺。
10.模具调试：对制造完成的模具进行调试，包括模具装配、调整模具的开合间隙、射胶系统的调试等，确保模具能够正常运行。
11.模具测试：对调试完成的模具进行测试，包括模具的开合寿命测试、射胶精度测试、模具的稳定性测试等。
12.模具修正和优化：根据测试结果，对模具进行修正和优化，解决存在的问题，提高模具的生产能力和使用寿命。
13.模具验收和交付：经过修正和优化后的模具进行验收，合格后进行交付给客户，并提供相应的使用说明和维护方法。
14.模具使用和维护：客户在使用模具的过程中，需要进行定期的模具维护，包括模具的清洁、润滑和磨损部件的更换等，以保证模具的正常运行和延长模具的使用寿命。
上述是一个较为完整的注塑模设计流程，不同的企业和产品可能会根据实际情况有所不同，但总体的设计思路和流程是相似的。
通过良好的模具设计流程，可以提高注塑模的加工质量和生产效率，从而满足客户的需求。
注塑模具设计操作流程
注塑模具设计操作流程注塑模具是用于制造塑料制品的一种工具，在塑料制品生产行业中起着重要的作用。
注塑模具设计是确保注塑过程中能够准确、高效地将塑料材料注入模具中，并使其冷却固化，最终得到所需的塑料制品的关键环节。
本文将介绍注塑模具设计的操作流程，包括前期准备、模具设计、制造和后期检验等方面。
一、前期准备在进行注塑模具设计之前，需要进行一系列的前期准备工作，包括产品设计要求的确认、材料选择、生产工艺要求的明确等。
这些准备工作的目的是为了确保注塑模具的设计能够满足最终产品的需求，并为后续的模具设计、制造和使用提供准确的依据。
1. 产品设计要求确认在进行注塑模具设计之前，需要与产品设计方面的人员进行充分的沟通，明确产品的设计要求，包括产品的形状、尺寸、表面质量等方面的要求。
通过与产品设计方面的人员密切合作，可以更好地理解产品的特点，提高模具的设计准确性。
2. 材料选择根据产品的要求和使用环境，选择适合的塑料材料。
不同的塑料材料具有不同的物理性质，选择合适的材料对于保证产品的性能和质量至关重要。
材料的选择需要考虑产品的强度、耐高温性、耐腐蚀性等因素。
3. 生产工艺要求明确在确定了产品的设计要求和材料选择之后，需要明确生产工艺要求。
生产工艺要求涉及到注塑过程中的各个环节，包括注塑机的选择、注塑温度的控制、注塑时间的控制等。
明确生产工艺要求可以帮助设计师更好地进行模具的设计。
二、模具设计模具设计是注塑模具设计操作流程中的核心环节，包括模具结构设计和模腔设计。
1. 模具结构设计模具结构设计是根据产品的形状和要求，确定模具的结构，包括模具的分模方式、模具的开合方式、配件的布置等。
模具结构设计需要考虑到产品的复杂性、生产效率等因素，确保模具能够满足生产需求。
2. 模腔设计模腔设计是模具设计的关键环节之一，是根据产品的形状和尺寸来确定模腔的形状和尺寸。
模腔的设计需要考虑到产品的收缩率、表面质量等因素，通过合理的模腔设计可以提高产品的成型质量。

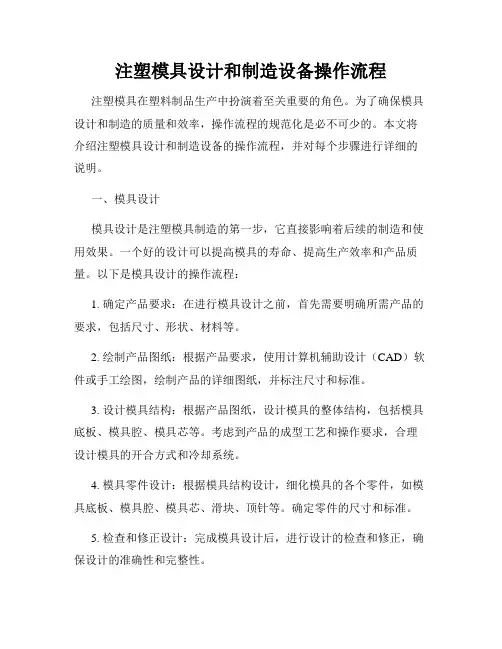

注塑模具设计和制造设备操作流程
注塑模具设计和制造设备操作流程注塑模具在塑料制品生产中扮演着至关重要的角色。
为了确保模具设计和制造的质量和效率，操作流程的规范化是必不可少的。
本文将介绍注塑模具设计和制造设备的操作流程，并对每个步骤进行详细的说明。
一、模具设计模具设计是注塑模具制造的第一步，它直接影响着后续的制造和使用效果。
一个好的设计可以提高模具的寿命、提高生产效率和产品质量。
以下是模具设计的操作流程：1. 确定产品要求：在进行模具设计之前，首先需要明确所需产品的要求，包括尺寸、形状、材料等。
2. 绘制产品图纸：根据产品要求，使用计算机辅助设计（CAD）软件或手工绘图，绘制产品的详细图纸，并标注尺寸和标准。
3. 设计模具结构：根据产品图纸，设计模具的整体结构，包括模具底板、模具腔、模具芯等。
考虑到产品的成型工艺和操作要求，合理设计模具的开合方式和冷却系统。
4. 模具零件设计：根据模具结构设计，细化模具的各个零件，如模具底板、模具腔、模具芯、滑块、顶针等。
确定零件的尺寸和标准。
5. 检查和修正设计：完成模具设计后，进行设计的检查和修正，确保设计的准确性和完整性。
二、模具制造模具制造是根据设计图纸和要求，使用各种设备和工艺加工制造模具的过程。
以下是模具制造的操作流程：1. 材料准备：根据模具设计要求，选择适合的模具材料。
常见的模具材料包括工具钢、合金钢等。
对于特殊要求的模具，可能需要进行材料的热处理等。
2. 加工粗加工：根据模具设计要求，进行模具的粗加工。
粗加工主要包括锯切、铣削、钻孔等工序，将原始材料加工成近似形状的模具零件。
3. 细加工：对已经进行粗加工的模具零件进行细加工。
细加工包括铣削、镗孔、磨削等工序，对模具零件进行精确的加工，以满足设计要求。
4. 组装和调试：将所有的模具零件进行组装，并进行调试。
调试包括模具的开合性能测试、冷却系统的检查等。
5. 表面处理：根据需要，对模具进行表面处理。
常见的表面处理方式包括镀铬、热处理等，以提高模具的硬度和耐磨性。
简述注塑模具设计流程和工作流程
简述注塑模具设计流程和工作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!注塑模具设计与工作流程简述1. 注塑模具设计流程。
注塑模具设计和制造自动化操作流程
注塑模具设计和制造自动化操作流程注塑模具设计和制造是现代工业中非常重要的环节之一，它直接关系到产品质量、生产效率和成本控制。
随着科技的不断进步，自动化操作流程在注塑模具设计和制造过程中越来越得到广泛应用。
本文将详细介绍注塑模具设计和制造的自动化操作流程，包括设计、加工、装配和测试等环节。
1. 设计阶段注塑模具设计是整个流程中最关键的环节之一。
在设计阶段，主要包括以下几个步骤：（1）产品设计分析：根据客户的需求和产品设计要求，进行产品设计分析。
这包括确定产品的尺寸、形状、材料等。
（2）模具结构设计：根据产品的设计要求和注塑工艺的特点，设计模具的整体结构。
这包括模具的分型、冷却系统、顶出装置等。
（3）零件设计：根据模具的整体结构设计，对各个零件进行详细设计。
这包括模具的模腔、模芯、滑块等。
2. 加工阶段注塑模具的加工是将设计好的模具图纸转化为实体模具的过程。
在加工阶段，主要包括以下几个步骤：（1）数控加工：利用数控机床对模具的零件进行加工。
数控加工具有高精度、高效率的特点，能够确保模具的加工质量。
（2）电火花加工：对于一些尺寸较小、形状复杂的零件，采用电火花加工的方式进行加工。
电火花加工具有高精度、高表面质量的特点。
（3）组装调试：将加工好的各个零件进行组装，并进行调试。
组装调试的目的是确保模具的正常工作和稳定性。
3. 装配阶段模具装配是将加工好的模具零件进行组装的过程。
在装配阶段，主要包括以下几个步骤：（1）底板装配：将模具的底板与其他零件进行组装，确保底板的平整度和稳定性。
（2）模腔装配：将模具的模腔与底板进行装配，确保模腔的位置和尺寸的准确。
（3）模芯装配：将模具的模芯与底板进行装配，确保模芯的位置和尺寸的准确。
4. 测试阶段模具测试是确认模具质量和性能的过程。
在测试阶段，主要包括以下几个步骤：（1）模具性能测试：对模具进行性能测试，包括模具的开合速度、顶出效果等。
（2）产品成型测试：采用注塑机将塑料材料注入模具中，进行产品的成型测试。
完整版注塑模具设计步骤
一、注塑模具设计步骤注塑模具的设计须根据以下几个步骤进行：1.塑件分析(1)明确塑件设计要求仔细阅读塑件制品零件图,从制品的塑料品种、塑件形状、尺寸精度、外表粗糙度等各方面考虑注塑成型工艺的可行性和经济性,必要时,要与产品设计者探讨塑件的材料种类与结构修改的可能性.(2)明确塑件的生产批量小批量生产时,为降低本钱,模具尽可能简单；在大批量生产时, 应在保证塑件质量前提下,尽量采用一模多腔或高速自动化生产,以缩短生产周期,提升生产效率,因此对模具的推出机构,塑件和流道凝料的自动脱模机构提出了严格要求.(3)计算塑件的体积和质量计算塑件的体积和质量是为了选用适宜的注塑机,提升设备利用率,确定模具型腔数.2.注塑机的选用根据塑件的体积或重量大致确定模具的结构 ,初步确定注塑机型号,了解所使用的注塑机与设计模具有关的技术参数,如：注塑机定位圈的直径、喷嘴前端孔径及球面半径、注塑机最大注塑量、锁模力、注塑压力、固定模板和移动模板面积大小及安装螺孔位置、注塑机拉杆的间距、闭合厚度、开模行程、顶出行程等.(1)凹、凸模零件工作尺寸的计算；(2)型腔壁厚、底板厚度的计算；(3)模具加热、冷却系统有关参数的计算.4.模具结构设计(1)塑件在模具中摆放位置及分型面选择；(2)模具型腔数确实定,型腔的排列方式等；(3)模具浇注系统的设计,包括流道布置以及浇口类型、大小及位置确实定；(4)模具成型零件的结构设计,主要是成型零件的结构形式；(5)制件推出机构设计；(6)侧分型与抽芯机构的设计(如需要的话)；(7)排气方式设计；⑹模具总体尺寸确实定,选购模架.模架已逐渐标准化,根据生产厂家提供的模架图册,选定模架,在以上模具零部件设计根底上初步绘出模具的完整结构图.5.注塑机参数的校核(1)最大注塑量的校核；(2)注塑压力的校核；(3)锁模力的校核；(4)模具与注塑机安装局部相关尺寸校核,包括闭合高度、开模行程、模座安装尺寸等几个方面的相关尺寸校核.模具总图绘制必须符合机械制图国家标准,其画法与一般机械图画法原那么上没有区别,只是为了更清楚地表达模具中成型制品的形状、浇口位置的设置,在模具总图的俯视图上,可将定模拿掉,而只画动模局部的俯视图.模具总装图应包括必要尺寸,如模具闭合尺寸、外形尺寸、特征尺寸〔与注塑机配合的定位环尺寸〕,装配尺寸、极限尺寸〔活动零件移动起止点〕及技术条件,编写零件明细表等.通常主要工作零件加工周期较长,加工精度较高,因此应首先认真绘制,而其余零部件应尽量采用标准件.实际上,以上设计步骤并不是独立的,而是互相牵制的,在设计中应随时根据出现的不合理结构及时调整.7.全面审核投产制造模具设计员一般应参与加工、组装、试模、投产的全过程.8.模具安装及试模步骤〔1〕模具安装1〕清理模板平面定位孔及模具安装面上的污物、毛刺.2〕如果模具外形尺寸不大,可采用整体安装法.先在机器下面两根导轨上垫好板,模具从侧面进入机架间,定模入定位孔,并放正, 慢速闭合模板,压紧模具,然后用压板或螺钉压紧定模,并初步固定动模,然后慢速开闭模具,找正动模,应保证开闭模具时平稳、灵活, 无卡住现象,然后固定动模.3〕调节锁模机构,保证有足够开模距及锁模力,使模具闭适宜当4〕慢速开启模板直至模板停止后退为止,调节顶出装置,保证顶出距离.开闭模具观察顶出机构运动情况,动作是否平衡、灵活、协调.5〕模具装好后,待料筒及喷嘴温度上升到距离预定温度20〜30C,即可校正喷嘴浇口套的相对位置及弧面接触情况,可用一纸片放在喷嘴与浇口套之间,观察两者接触印痕,检查吻合情况 ,须使松紧适宜,校正后拧紧注射座定位螺钉,紧固定位.6〕开空车运转,观察模具各局部运行是否正常,然后才可注射试模.〔2〕试模试模时,塑件上常可能会出现各种弊病,为此必须进行原因分析、排除故障.造成次、废品的原因很多,有时是单一的,但经常是多方面综合的原因.需按成型条件、成型设备、模具结构及制造精度、塑件结构及形状等因素逐个分析找出其中主要矛盾,然后再采取调节成型工艺参数、修整模具等方法加以解决.。
注塑模具设计和制造操作流程
注塑模具设计和制造操作流程注塑模具是在工业生产中广泛应用的一种工具，它用于制造各种形状的塑料零件。
在注塑模具设计和制造的操作流程中，需要经历多个步骤和环节，以确保最终的产品符合要求。
本文将详细介绍注塑模具设计和制造的操作流程。
1. 需求分析在开始注塑模具设计和制造之前，首先需要进行需求分析。
这包括与客户的沟通和了解客户对产品的要求。
在需求分析阶段，需要明确产品的尺寸、材料、颜色等方面的要求，以及产品将用途和预期使用寿命。
这些要求将为后续的模具设计和制造提供指导。
2. 设计草图在需求分析完成后，设计师将根据客户的要求和产品的特点绘制设计草图。
设计草图应准确反映产品的形状、结构和尺寸，并考虑到注塑成型的特点和要求。
在设计草图中，设计师通常会标注模具的尺寸、孔洞位置和活动部件的设计等重要信息。
3. 三维建模基于设计草图，设计师使用计算机辅助设计（CAD）软件进行三维建模。
三维建模可以更加直观地显示产品的形状和结构，同时可以进行尺寸调整和碰撞检测等操作。
设计师需要熟练掌握CAD软件的使用，以实现精确的模具设计。
4. 模具加工在完成三维建模后，进入模具加工环节。
模具加工通常包括数控加工、车铣加工、电火花加工等多个工艺。
根据设计要求，将选用合适的材料，并进行精密加工，以确保模具的尺寸和质量符合要求。
模具加工需要经验丰富的技术人员和高精度的加工设备的支持。
5. 组件装配模具加工完成后，需要进行各个零部件的组装。
这包括模具的固定板、活动板、导柱、导套、顶针等部件的安装和调试。
组装过程需要严格按照设计要求进行，以确保模具的运行和操作的顺畅性。
6. 试模和调试模具组装完成后，进行试模和调试。
在试模过程中，将注入塑料材料，并观察成型情况，如产品的尺寸、表面质量等。
如果发现问题，需要进行相应的调整和修正，以使产品达到客户的要求。
试模和调试过程可能需要多次重复，直到达到符合要求的效果为止。
7. 批量生产完成试模和调试后，模具可以投入批量生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
xxxx
注塑模具设计程序文件编号：
版本号：A/0
第1页共5页
修订修订
修订内容摘要页次版次修订审核批准日期单号
2015/6/10/系统文件新制定 4 A/0///
批准：审核：编制：
记修
xxxx
注塑模具设计程序文件编号：
版本号：A/0
第2页共5页
1目的
为使注塑模具加工，投产，管理做到经济，周期合理，使用顺畅，维修方便，制定设计指导文件。
2适用范围
塑模设计人员及相关管理人员
3定义：无
4职责
4.1 塑模设计人员会熟练使用Pro/E4.0 以上或 UG，SOLIDWORKS ，其中任意一种 3D 软件进行分模设计及出工程图面；能熟练运用CAD 软件进行 2D 画排位图，组立图，零件图，电极图。
4.2 熟悉各类加工工艺，能自行按排合理的加工工艺，进度跟进及跟催，向主管及时汇报进度；能处
理加工中异常；
4.3 对本厂产品熟悉，对开发中产品检讨时有自己独立的思维
4.4 熟悉各类注塑原料，对注塑成型过程压力，温度，速度等注塑参数有较深的了解，能独立进行试
模
4.5 独立组立模具，常用加工设备能使用如工艺磨，铣床，钻床等。
4.6 与各工作部门能做到沟通流畅
5设计要求
5.1 遵从《乐沪塑模设计标准》
6设计流程
6.1 接收工程开模指令，核实2D 产品图有无不符，尺寸是否齐全，公差是否合理；工程有提供3D 图则将 3D 转换为 2D 比对工程 2D 图面，对不符之处与工程沟通处理，原则上以工程2D 图为图准；
6.2 开模图核对无误后，执行公差分析，在工程2D 图面上标明公差调整尺寸，并将3D 图相应处进行尺寸更改；
6.3 根据工程产能要求，原料确定穴数，预估周期；进行排位布局，确定模座大小，进浇方式，顶出
方式。
6.4 依据工程 2D 图面所示塑胶原料牌号进行相应放缩水，对 InsertMoldingu 产品不用放缩水，只需更改公差。
6.5 使用 3D 软件进行分模操作，分型面的确定需遵从保证脱模，方便加工，保证品质，便于维修的
原则。
6.6 抽取零件后，进行布局，
6.6 切割零件，应保证加工方便，足够强度，方便组立及维修；遵从能磨不脉冲，能整体不细小，能
记修
xxxx文件编号：
版本号：A/0
注塑模具设计程序
第3页共5页
大不小的原则；切记不得有重复定位基准
6.7 零件拆分好后，画上挂台并检查干涉
6.8 尽可能在 3D 软件中利用工程模块进行 2D 转图，要不就在 CAD 软件里进行 2D 绘图。
在 2D 里布局需有三个基本视图的组立图；如果在 3D 软件里布局模座则在 2D 图里不得随意修改零件外形尺
寸，要修改则需重新画组立图
6.9 零件图包括：模板图，模仁零件图，顶针图，电极图，模具配件图（如弹簧，复位杆等），零件图必须有三个基本视图
6.10 尺寸标注：
1)以马字体A4 图纸为基本图框，标注图层名为
ROMANC, 高 2.5，倾斜 15 度；如
DIM ，COLOR为GRNN, 线粗0.09，居中标注，字体为罗
2)对于外形尺寸基于A4图纸相差较大不允许对三个基本视图进行缩放，可以对图框进行缩放，在
标注样式管理器调整栏右下角标注特征比例下选全局比例并填上缩放倍数，在标注样式管理器里新
建名称则取缩放倍数为名称，在标注尺寸时调用即可
3）对于参考尺寸需在尺寸后注上REF.
4）对局部放大视图等按机械制图规定执行
5）公差尺寸字高按1：1 比例的 0.6 倍
6）尺寸标注时注意捕捉点，不得将尺寸点放置于需标注点外，如图：另尺寸标注需完整详尽，尺
寸尽可能在图形外，不得重复标注
7）一张完整的图面必须包括：三视图（基于需要的放大图并且或局部视图），标注全面的尺寸及公差，还需有数量，材质，图号，模号，名称，比例，视角（本厂用第三视角），出图日期，设计者，
批准人，出图章
8）线割图需将多余的图示部份删除
9）电极图需将多余的尺寸删除并需注明脉冲部，用阴影线标明，电极需说明是否已有放火花位，
冲深及碰数方式
记修
xxxx
注塑模具设计程序文件编号：
版本号：A/0
第4页共5页
6.11整套模具需包括，详尽完善的图面（排位图，组立图，零件图，电极图，顶针图，配件图），BOM 表，产品图，试模单
6.12图纸好后打印两份，需交主管核准后方可投入加工，将整套加工图及电子2D,3D 档交模具生管附上零件清单，标准件请购单及加工申请单进行加工，加工过程中，设计人员需时时跟进，对异常
及时处理，延误交期的需向主管及工程部负责此项目的人员报备重新确定交期；对已加工好的零件
要做到及时检验，发现加工错误及未加工完整的做到及进处理
6.13 加工过程中有需要设变的需重新设计并更改图面，已加工好或未加工好的零件能改则改，不能
改的则报废，要做到及时隔离
6.14 因设计失误加工不能进行的要及时向主管报告检讨解决方案，并及时修改上报批准重新执行，
先前加工的零件需隔离处理，自行上报处罚方案，否则重处
6.15 模具零件加工完进行组立需跟进或自行组立
6.17 组立好的模具需开具《注塑品试模试产/送检/送样申请单》，跟进或自行试模，依据《注塑工序控制
程序》之试模流程操作，对试出的产品依据产品图对重点尺寸自行量测，没有问题则送样品质部申
请全尺寸量测，对量测结果与品质部量测员沟通解决有疑问之处，对于本身设计不到位的可以先同
工程部人员检讨，如需改模具则改模，因本身设计不到位的要向主管检讨设计失误原因
6.18对于试模三次还不能正试送样的，需向主管报告检讨原因，寻求帮助共同解决
6.19需将每次试模记录，检验单备存图纸文件夹
6.20产品由工程认可后，申请小批试产，小批试产按《注塑工序控制流程》操作，在试产中发生的问题需有记录在《成型条件表》内，试产完后需开检讨处理试产反映的问题。
6.21模具移交给注塑，投入生产，移交时需有模具移交单及相关试模记录，成套图面
参考文件
7.1 塑模设计标准
7.2 注塑工序控制程序
7.3 模具生管作业指导书
7.4 产品图
输出表单
8.1 模具零件清单
8.2 模具请购单
8.3 注塑品试模试产/送检/送样申请单
8.4 成型条件表
8.5 模具设计加工进度表
记修。
