天目初中七年级下平面镜作图练习 班级 姓名
初中物理光和眼睛作图专项练习
5．完成光路图。
6．在图中画出光从空气斜射入水中时折射光路图。
7．在如图中，一束光线射向凹透镜发生折射后，再经平面镜反射后原路返回，请在图中确定平面镜的位置。（保留作图痕迹）
8．一点光源发出的光线经平面镜反射后的两条光线如图所示，请画图确定光源的位置。
9．如图是反射的光路图，请画出反射光线，标出反射角的度数。
（3）[3]小孔成像是光的直线传播现象。物体上部的光线通过小孔后，射到了半透明纸的下部；物体下部的光线通过小孔后，射到了半透明纸的上部，因此通过小孔后所成的像是倒立的像。如图所示：
17．
【详解】过光心的光线经凹透镜折射后传播方向不改变。
平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变。如图所示：
6．
【详解】根据光的折射规律可知，当光从空气斜射到水中时，折射光线向法线偏折，折射角小于入射角。故先过入射光线与界面的交点垂直界面做法线，找到入射点O，然后过O点做折射光线，使折射角靠近法线，作图如下：
7．
【详解】凹透镜对光线具有发散作用，平行于主光轴的光线经过凹透镜后会发散，发散光线的反向延长线交在焦点上；折射光线经过平面镜反射后原路返回，这说明折射光线与镜面是垂直入射的，据此做出平面镜的位置，如图所示：
17．请画出入射光线通过透镜后的折射光线。
18．如图2为存在视力缺陷的人眼成像光路图。请在图1两个透镜中选一个，画到图中虚线框内对其进行矫正。
19．如图点S代表太阳，A代表钓鱼爱好者眼睛，请你画出太阳发出的光经水面反射照进钓鱼爱好者眼中的光路图，并保留作图痕迹。
20．安全出行，珍爱生命，远离大卡车！这是一辆大卡车的俯视图，D点为司机眼睛的位置，司机通过左侧的平面后视镜AB能看到车尾C点，请画出司机眼睛看到车尾C点的光路图（保留作图痕迹）。
平面镜成像专题作图训练及平面镜成像作图题专项练习
7.（1）如图中 S 为发光点，S´为 S 点在平面镜中成的虚像，试画出通过 A 点的反
射光线及平面镜的位置。
（2）已知发光点 S 在平面镜中的像是 S´，在图中作出镜面的位置及沿 SA 方向
的入射光线被反射后的光路。
S´
S
A
S
A
S´
8.（1）如图所示是小明家阁楼示意图，其中 MN 是一面带平面镜的墙壁，S 为阁
13.如图 12 所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整 理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出 灯 S 发出的光经平面镜反射后到达 A 点的光路图。
14.如图所示，从 S 点发出的一条光线，经平面镜 MN 反射后，其反 射光线恰好通过 P 点。请你作出这条入射光线并完成光路图。
14、在图中画出物体在镜中的像.
15、在图上画出平面镜的位置.
14 题图
15 题图
16、如图所示，小丑在平面镜中成像情况正确的是（ ）
A．
B．
C．
D．
5、电视机遥控器的工作原理如图所示，从 A 点发出的红外线（光的一种）
M
B
经光滑的墙壁 MN 反射后可进入电视机接收窗口 B，试画出其光路图。
A
N
《平面镜成像》作图专题训练
平面镜成像练习题
1、蜡烛在平面镜前 30cm，它的像到镜面的距离是
cm；若将平面镜往
蜡烛的方向移动 20 cm，那么蜡烛到它的像的距离
cm．
2、 在学校测视力时，往往视力表放在你的身后，把一块平面镜放在你正前方，
视力表在镜中的像的大小与视力表的实际大小
（填“相等”或“不
相等”）
3、小明从平面镜里看到镜子对面电子钟所成的像如图所示，这时的时刻应是
初中物理光学作图专项练习
初中物理光学作图专项练习
1.利用平面镜的成像规律画出物体AB在平面镜中所成的像。
画出点光源s的成像光路图
2.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点。
类似题：发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请作出入射光线、反射光线和大致的折射光线。
3.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置。
4.如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，
请你画出转动后平面镜的大致位置。
5.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。
6.如图所示，发光点S所发出的光，经平面镜AB反射后，在障碍物CD的后面出现一片明亮区域，请画出明亮区域的范围。
7.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S（不考虑人的高度）。
8.发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你画出挡板另一侧S能照亮的区域。
9.完成下列光路图
10. 如图所示，有一束光线射入杯中，在杯底形成光斑，逐渐往杯中加水，光斑将（）
A. 向右移动
B. 向左移动
C. 不动
D. 无法判断
11. 为了从坦克内部观察外部目标，在坦克壁上开了一个长方形孔．孔内安装一块折玻璃，如图所示．坦克内的人通过这块玻璃看到外界的视野范围与之前相比是变大了还是变小了？（变大）。

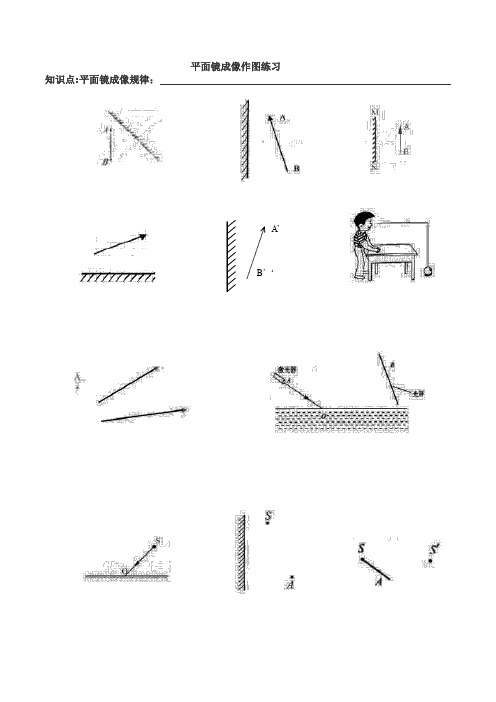

平面镜成像作图练习
平面镜成像作图练习知识点:平面镜成像规律：A’B’‘AB1、如图是小芳同学探究“平面镜成像的特点“实验装置．（1）在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于．（2）在竖立的玻璃板前放一支点燃的蜡烛M，可以看到玻璃板后面出现蜡烛的像．小明拿另一支大小相同的蜡烛N在玻璃板后面移动，直到它跟蜡烛M的像完全重合．由此可以得出的结论是．（3）实验时，小芳同学应在（填“M”或“N”）侧观察蜡烛M经玻璃板所成的像．（4）细心的小芳透过玻璃观察蜡烛M的像时，看到在像的后面还有一个较模糊、与像有部分重叠的像，出现两个像的原因是．（5）经过三次实验，记录的像A′、B′、C′与物A、B、C对应的位置如图乙所示．为了得到更多的实验结论，接下来小明应该进行的操作是：．1．(2014大连)如图所示，一束光线从空气斜射入水中。
请画出折射光线的大致方向。
2．(2014乌鲁木齐) 乙图是光线从空气射向水面的示意图，在图上画出反射光线和折射光线的大致光路。
3．(2014资阳)如下图所示为小明家的鱼缸，一缕阳光透过窗帘的缝隙投射在鱼缸中的水面上，一条光线经水面折射进入鱼眼(已画出)。
请画出入射光线、反射光线的大致方向，标明入射角r和折射角θ。
4．(2014长春)如图所示，画出入射光线由空气进入水中的折射光线。
5．(2014荆州)如下图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线。
6．(2014黄冈)小明站在游泳池边A处，看到路灯B在池水中的像与他看到的池中一条鱼在C点重合，用光学作图法确定路灯B的位置和鱼的大致位置。
7．(2014昆明)请在下图中，作出光线由空气中斜射到玻璃时的反射光线和大致的折射光线。
8．(2014桂林)如图所示，一束光线斜射向一块玻璃砖的侧面。
请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
9．(2014聊城)如图所示，一束光射向一块玻璃砖，请在答卷图中这束光进入玻璃和离开玻璃后的大致径迹．10．(2014成都)如图所示，一束单色光从空气射到玻璃三棱镜的AB面，请画出从AC面出射的折射光线。

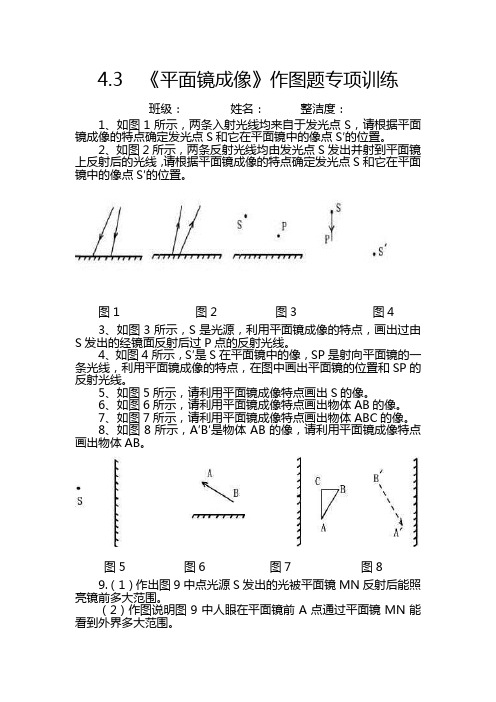

4.3 《平面镜成像》作图题
4.3 《平面镜成像》作图题专项训练班级：姓名：整洁度：1、如图1所示，两条入射光线均来自于发光点S，请根据平面镜成像的特点确定发光点S和它在平面镜中的像点S′的位置。
2、如图2所示，两条反射光线均由发光点S发出并射到平面镜上反射后的光线，请根据平面镜成像的特点确定发光点S和它在平面镜中的像点S′的位置。
图1 图2 图3 图43、如图3所示，S是光源，利用平面镜成像的特点，画出过由S发出的经镜面反射后过P点的反射光线。
4、如图4所示，S′是S在平面镜中的像，SP是射向平面镜的一条光线，利用平面镜成像的特点，在图中画出平面镜的位置和SP 的反射光线。
5、如图5所示，请利用平面镜成像特点画出S的像。
6、如图6所示，请利用平面镜成像特点画出物体AB的像。
7、如图7所示，请利用平面镜成像特点画出物体ABC的像。
8、如图8所示，A′B′是物体AB的像，请利用平面镜成像特点画出物体AB。
图5图6 图7 图89.（1）作出图9中点光源S发出的光被平面镜MN反射后能照亮镜前多大范围。
（2）作图说明图9中人眼在平面镜前A点通过平面镜MN能看到外界多大范围。
10. 如图10所示，两条光线是由平面镜前某一发光点S 射出的光线经过镜面反射后的情况。
请在图中作出S 的位置，并补画出对应的入射光线。
11.（1）如图11所示，平面镜上方有一竖直挡板P ，AB和CD 是挡板右侧的发光点S 经过平面镜反射后的两条反射光线，请完成光路图。
（2）如图所示，平面镜MN 前有一个发光点S ，S 1是它在镜中S 2，试作出平面12.如图12中S 为发光点，S 1为S 点在平面镜中成的虚像，试画出通过A 点的反射光线及平面镜的位置。
13.如图13所示是小明家阁楼示意图，其中MN 是一面带平面镜的墙壁，S为阁楼上一电灯，请通过作图的方法画出地板PN 上能被电灯照亮的区间。
14.如图14所示，在平面镜MN 的前方有一个发光体AB ，请作出人眼在P 处看到发光体AB 的像A 1B 1的光路图。
初中物理平面镜成像作图练习题
参考答案：
1．积水
【详解】[1][2]迎着月光走时，月光经水面发生镜面反射，进入人的眼睛光线多，人感觉水面亮，则地上发亮的地方是积水。根据光的反射定律，画出光路图如下:
2．
【详解】平面镜成像的特点是：像与物关于平面镜对称，先作出物体AB端点的像点A′、B′，用虚线连接A′、B′，即为物体AB在平面镜中所成的像。如图所示：
6．
【详解】平面镜所成的像与物体大小相等，像与物体对应点的连线垂直于镜面，像与物体关于镜面对称，分别作出物体端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为物体AB在平面镜中所成的像A'B'，如图所示：
7．
【详解】先将两条反射光线反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并连接S与两个反射点画出入射光线，如图所示：
17．如图，利用平面镜成像原理作出物体AB在平面镜中所成的成的像。
19．小红周末在科技馆看到一个全息投影的“蝴蝶”，从各个角度都能看到三维立体“蝴蝶”投影。查阅资料后发现，全息投影需要利用平面镜成像的原理。她随即动手制作了一个模型（如图甲所示），透明塑料片制成的倒金字塔放在特定光源附近，就能看到立体的“蝴蝶”投影，请在图乙中画出“蝴蝶”光源的翅膀边缘AB所成的像A＇B＇。
9．如图，画出物AB在平面镜中的像 。
10．请在图中根据平面镜成像特点画出物体AB在平面镜中所成的像 。
11．如图所示，物体AO放置在水平面上，A'O是AO在平面镜中的像，且A'O垂直于AO，请在图中画出平面镜的位置。
12．按要求作图（请保留作图痕迹）图中，A'B'是物体AB经平面后所成的像，请在图中画出物体AB。
七年级下册科学 平面镜成像作图题专项练习-精选学习文档
平面镜成像作图题1.在图18中做出人看到球的光路图。
2.根据平面镜成像特点，在图丙中画出物体AB所成的像．3.（1）作出图（a）中物体AB在平面镜中所成的像A′B′4.在图9中，A是平面镜，B是镜前人眼位置，C是人眼睛在平面镜前看到的烛焰像上的一点。
(1)根据平面镜成像的特点作出像点C对应的物点D。
(2)完成眼睛看到C的光路图（画一条入射光线和反射光线即可）。
5.请利用光的反射定律，作图确定烛焰上A点在平面镜中像的位置．答案：画出法线、像点A'(1分)画出入射光线、反射光线(1分) (只画一组入射光线、反射光线；没画法线；未标光的传播方向或方向标反，各扣O．5分)6.S为平面镜MN前的一个发光点，A为平面镜前某一点，请在图上画出所有通过A点的光线。
7.根据平面镜成像特点，在图9中画出物体AB在平面镜MN中所成的像A′B′。
8.请在图中根据平面镜成像特点画出物体AB在平面镜中的像A′B′.9.如图8所示，B为隧道中的一堵墙，墙的左侧有一激光器S，发出一束徽光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出符合要求的入射光线和反射光线。
10.根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像。
答案：对称1分；正立1分；虚像1分。
11.如图11所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线。
12. (1)如图甲所示，S是一个发光点，S'是它在平面镜中成的像，SA 是S发出的一束光。
请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．13.如图12所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。
请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。
14.如图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点。
请你作出这条入射光线并完成光路图。
光的反射、平面镜成像、光的折射作图专题
班级 姓名 编制：刘杨《反射、平面镜、折射》作图训练1、作出点光源S 在平面镜中的所成的像S '2、作出光源AB 在平面镜中所成的像B A ''3、根据物体AB 及其像B A ''作出平面镜的位置4、下图所示平面镜中时钟的时刻__________，真实时刻是__________5、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜转动后的位置。
6、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；SABAB21S7、作出下列反射现象中的入射光线，反射光线或平面镜；8、已知一束光与水平方向成︒30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置；9、已知一束光与水平面夹角为︒60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；10、两块平面镜相互成︒60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。
11、作出点光源S 通过平面镜照亮A 点的光路；︒30︒60︒60θS A S A12、已知点光源S 及其在平面镜中的像点S '，入射光线SA ，作出平面镜并把光路补充完整；13、利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整；14、（附加题）作出点光源S 通过平面镜MN15、如图1，画出大致画出折射光线，标出折射角的位置；16、如图2所示，已知一条折射光线，画出入射光线和反射光线的大致位置；SA S 'M N M N 光 屏 水空气空气1图2图17、如图3所示，完成光通过玻璃的大致光路；18、如图7所示，A O '是光线AO 的折射光线，在图中大致画出入射光线BO 的折射光线；19、如图8所示，一块平面镜放在装有水的水槽中，一束光线垂直射到水面，画出这束光线在水中行进最后射出水面的光路图；20、光从空气射向半圆形玻璃的圆心O ，在空气和玻璃的界面上发生发射和折射，请分别画出反射光线和折射光线（大致位置）。
平面镜成像作图练习 1
平面镜成像作图练习 班级 姓名
1.请在下图画出物体在平面镜中的像 (保留作图痕迹)。
2.如下图所示，S 是一个发光点，S'是它在平面镜中成的像，SA 是S 发出的一条光线，请在图中画出平面镜的位置和SA 经平面镜反射后的光线。
3.如图所示，平面镜前有一点光源S ，S 发出的一束光线被平面镜反射后经上，过A 点，请作出该光线的光路图．
4.如图所示，S 是点光源，S'是S 通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线(注意箭头和虚、实线)。
5.如图所示，分别是S 发出的两条光线经平面镜后的反射光线，作出发光点S 的位置
6.有一束光通过A 点射到镜面，反射后过B 点，请画出入射光线和反射光线
A
B
7.在图18中做出人看到球的光路图。
8.（2009•辽宁）下图中，A是平面镜，B是镜前人眼，C是人眼睛在平面镜前看到的烛焰像上的一点．（1）根据平面镜成像的特点作出像点C对应的物点D．
（2）完成眼睛看到C的光路图（画一条入射光线和反射光线即可）．
9.（2007•哈尔滨）如图所示是某同学制作的昆虫观察箱．请你画出她通过平面镜观察昆虫下部的光路图（可取昆虫下部的任何一点作图）
10.（2014•大庆）如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．。
浙教版七年级下册科学第2章2.5.2平面镜成像习题课件
整合方法·提升练
14 【中考·温州】如图为玩具鸟在平面镜中的成像示意图。 下列能改变像位置的是( A ) A．竖直上移玩具鸟 B．竖直下移平面镜 C．人向平面镜靠近 D．像与镜间放一木板
整合方法·提升练
【点拨】 竖直上移玩具鸟，成像位置相对原成像位置发生变化，
故A正确；竖直下移平面镜、人向平面镜靠近、像与镜间 放一木板，这些方法不能使玩具鸟成像位置相对原成像位 置发生变化。
整合方法·提升练
15 小明利用如图所示的装置，探究平面镜成像的特点。 下列说法正确的是( B ) A．用玻璃板代替平面镜，目的是使蜡烛a的像更清晰 B．使用相同的蜡烛a、b，目的是比较像与物的大小 C．将光屏放到像的位置，光屏能够承接到像 D．将蜡烛a靠近玻璃板时，它所成的 像将变大
整合方法·提升练
12 如图所示，相邻两室，一明一暗，在两室之间的墙壁 上有一平面镜M，且∠AOC＝∠BOC，甲、乙两人分 别站在A、B两点，面向平面镜张望，则( D ) A．甲可看到乙，乙看不到甲 B．甲、乙相互都可以看到 C．甲看不到乙，乙也看不到甲 D．甲看不到乙，乙可看到甲
整合方法·提升练
【点拨】 人看到物体的条件是物体发光或反射光线进入人的眼
整合方法·提升练
【点拨】 A.根据平面镜成像的特点可知，物体在平面镜中所成
的像是虚像，故A正确；B.物体在平面镜中所成的像与物 体的大小一样大，所以把点燃的蜡烛远离平面镜时，它在 镜中的像的大小将不变，故B错误；
整合方法·提升练
C.如果物体比平面镜大，此时物体在平面镜中所成的 像仍然是完整的，故C错误；D.平面镜成的是虚像，像是 反射光线的反向延长线会聚形成的，不是实际光线照到像 点，所以镜子背面放什么物体都不会影响成像；即用一块 不透明的木板挡在平面镜与像之间，像不会被遮挡住，故 D错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天目初中七年级下平面镜作图练习 班级 姓名
知识点:1平面镜成像规律：
2平面镜成像的原理 3判断是否会成像方法：平面镜成像是因为发生了光的反射，所以只要物体上有光线射到平面镜上发生了反射就会成像
4画出看到像的范围:因为反射光线可以看作由像沿直线发出，而像与物体是关于镜面对称的，所以第一步先画出像，第二步再从像沿直线画出反射光线的范围，就知道了看到像的范围。
5画平面镜成像完整的光路图方法：第一步画像 第二步画反射光线
第三步补画入射光线。
作图练习：要求保留作图痕迹
1． 根据平面镜成像特点画出ab 镜中的像或者物体（对称性作图）
根据平面镜成像原理在c 画出物体s 和像
2．利用光的反射定律和平面镜成像规律两种方法作出点光源S 的成像光路图 并画出看到像的范围。
3、如图所示，平面镜前有一点光源A ，A 发出的一束光线被平面镜反射后经上，过B 点，请作出该光线的光路图．
3如图所示，S 是一个发光点S'是它通过平面镜所成的像，SA 是S 发出的一条光线。
请在图中画出平面镜的位置和SA 经平面镜反射后的光线。
4(1)如图(甲)所示，S 是点光源，S'是S 通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线(注意箭头和虚、实线)。
5如图所示，在平面镜右方有一发光点S ，OB 、O'B'。
分别是S 发出的两条光线经平面镜后的反射光线，作出发光点S 的位置(要求保留必要的辅助线)。
S A’ B’‘
S S A B
6如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经上，过A点，请作出该光线的光路图．
7如图所示，在平面镜右方有一发光点S，OB、O'B'。
分别是S发出的两条光线经平面镜后的反射光线，作出发光点S的位置(要求保留必要的辅助线)。
8在图18中做出人看到球的光路图。
9．)如图所示，电视遥控器对着天棚也能遥控电视机。
图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。
10右图为一辆轿车的俯视示意图。
O点为司机眼部所在位置，司机在右侧的后视镜AB(看作平面镜)中能看到车尾c点。
11．如图,平面镜前有A、B两个发光点.试用作图法确定人眼沿什么方向观察时,
可以看到A、B的像在同一直线上.
12．如图,AB物体在平面镜中成像后,眼位于镜前E处,作图说明要使眼睛看不到平面镜中的像,应该把镜的哪一部分挡住.。
