橡胶的拉伸强度及影响因素
橡胶耐疲劳性能影响因素
橡胶耐疲劳性能影响因素就橡胶材料而言，疲劳寿命是指橡胶材料在重复变形的过程中，当其承受的局部变形应力超过橡胶的延伸率或应力极限时，疲劳过程开始，以至于最后达到破坏。
这种疲劳破坏的开始点是由于橡胶表面或内部的不均匀性所造成的。
橡胶材料的破坏主要是由于其内部的缺陷或微裂纹引发的裂纹不断传播和扩展而导致的。
按照分子运动论的观点，橡胶材料的动态疲劳破坏归因于材料本身分子链上化学键的断裂，即试样在受到周期应力一应变作用过程中，应力不断地集中于化学键能比较弱的部位而产生微裂纹，继而发展成为裂纹并随着时间的推移而逐步扩展开来。
裂纹发展是一个随着时间而发展，涉及到橡胶材料的分子链连续断裂的粘弹性非平衡动态变化过程。
这一微观发展过程在宏观上的表现是，橡胶材料在动态应力一应变的疲劳过程中，裂纹穿过试样不断扩展，直到断裂以及产生与之所伴随的热效应。
橡胶材料的动态疲劳过程一般可以分为三个阶段：第一阶段是应力剧烈变化，出现橡胶材料在应力作用下变软的现象；第二阶段是应力缓慢变化，橡胶材料表面或内部产生微裂纹，经常称之为破坏核；第三阶段是微裂纹发展成为裂纹并连续不断地扩展开，直到橡胶材料完全出现断裂破坏现象，最后这一阶段是橡胶材料疲劳破坏的最重要的阶段。
使用炭黑填充的天然橡胶硫化胶在一定负荷下多次拉伸变形时，橡胶的物理机械性能在疲劳过程中，拉伸强度先是逐步上升的，经过一个极大值后再开始下降，而撕裂强度、动态弹性模量和力学损耗因子的变化则相反。
在疲劳过程中，胶料的拉伸强度几乎保持不变。
300％定伸应力的疲劳开始阶段明显增大，然后增大趋于缓慢；扯断伸长率则随疲劳周期的变化而下降，在高应变疲劳条件下，具有拉伸结晶性的橡胶抗疲劳破坏性能较好。
未使用补强剂补强的橡胶材料，其破坏形态一般表现为塑性破坏，而使用炭黑或其它活性填料作补强剂的橡胶材料则表现为脆性破坏，且随着各种防老剂的加入，其破坏形态由脆性破坏逐步向准塑性破坏形态转变。
天然橡胶在受到一定频率的应力作用的条件下，由于分子链的内摩擦而生热是其动态疲劳破坏的另外一种因素。
橡胶拉断伸长率
橡胶拉断伸长率下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!橡胶是一种常见的弹性材料，具有优异的拉伸性能。
高分子材料的高弹性

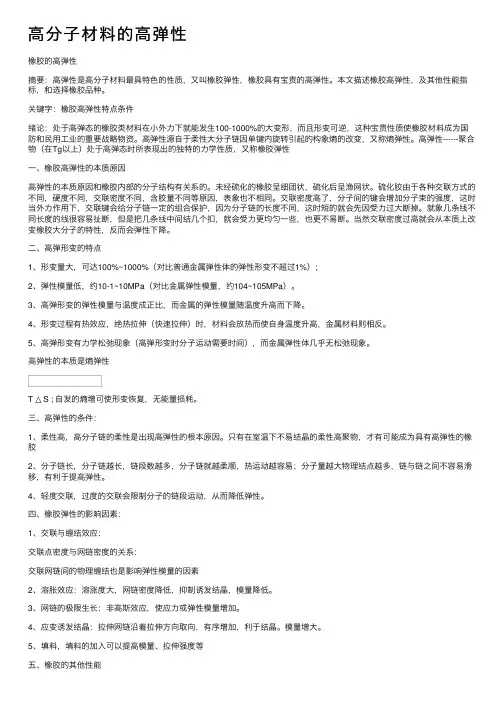

⾼分⼦材料的⾼弹性橡胶的⾼弹性摘要：⾼弹性是⾼分⼦材料最具特⾊的性质，⼜叫橡胶弹性，橡胶具有宝贵的⾼弹性。
本⽂描述橡胶⾼弹性，及其他性能指标，和选择橡胶品种。
关键字：橡胶⾼弹性特点条件绪论：处于⾼弹态的橡胶类材料在⼩外⼒下就能发⽣100-1000%的⼤变形，⽽且形变可逆，这种宝贵性质使橡胶材料成为国防和民⽤⼯业的重要战略物资。
⾼弹性源⾃于柔性⼤分⼦链因单键内旋转引起的构象熵的改变，⼜称熵弹性。
⾼弹性------聚合物（在Tg以上）处于⾼弹态时所表现出的独特的⼒学性质，⼜称橡胶弹性⼀、橡胶⾼弹性的本质原因⾼弹性的本质原因和橡胶内部的分⼦结构有关系的。
未经硫化的橡胶呈细团状，硫化后呈渔⽹状。
硫化胶由于各种交联⽅式的不同，硬度不同，交联密度不同，含胶量不同等原因，表象也不相同。
交联密度⾼了，分⼦间的键会增加分⼦束的强度，这时当外⼒作⽤下，交联键会给分⼦链⼀定的组合保护，因为分⼦链的长度不同，这时短的就会先因受⼒过⼤断掉。
就象⼏条线不同长度的线很容易扯断，但是把⼏条线中间结⼏个扣，就会受⼒更均匀⼀些，也更不易断。
当然交联密度过⾼就会从本质上改变橡胶⼤分⼦的特性，反⽽会弹性下降。
⼆、⾼弹形变的特点1、形变量⼤，可达100%~1000%（对⽐普通⾦属弹性体的弹性形变不超过1%）；2、弹性模量低，约10-1~10MPa（对⽐⾦属弹性模量，约104~105MPa）。
3、⾼弹形变的弹性模量与温度成正⽐，⽽⾦属的弹性模量随温度升⾼⽽下降。
4、形变过程有热效应，绝热拉伸（快速拉伸）时，材料会放热⽽使⾃⾝温度升⾼，⾦属材料则相反。
5、⾼弹形变有⼒学松弛现象（⾼弹形变时分⼦运动需要时间），⽽⾦属弹性体⼏乎⽆松弛现象。
⾼弹性的本质是熵弹性T △ S ; ⾃发的熵增可使形变恢复，⽆能量损耗。
三、⾼弹性的条件：1、柔性⾼，⾼分⼦链的柔性是出现⾼弹性的根本原因。
只有在室温下不易结晶的柔性⾼聚物，才有可能成为具有⾼弹性的橡胶2、分⼦链长，分⼦链越长，链段数越多，分⼦链就越柔顺，热运动越容易；分⼦量越⼤物理结点越多，链与链之间不容易滑移，有利于提⾼弹性。
橡胶生产工艺简介
1 综述橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、1 综述橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。
橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。
2 橡胶加工工艺2.1塑炼工艺生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。
生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。
掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。
在满足加工工艺要求的前提下应尽可能降低可塑度。
随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。
在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。
机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。
化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。
开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。
密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。
生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。
几种胶的塑炼特性：天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3-5min。
丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性顺丁橡胶具有冷流性，缺乏塑炼效果。
橡胶与各指标的关系

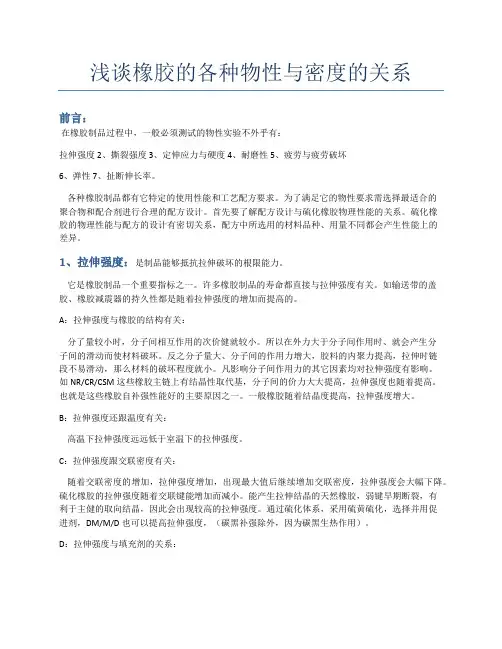

浅谈橡胶的各种物性与密度的关系前言：在橡胶制品过程中，一般必须测试的物性实验不外乎有：拉伸强度 2、撕裂强度 3、定伸应力与硬度 4、耐磨性 5、疲劳与疲劳破坏6、弹性7、扯断伸长率。
各种橡胶制品都有它特定的使用性能和工艺配方要求。
为了满足它的物性要求需选择最适合的聚合物和配合剂进行合理的配方设计。
首先要了解配方设计与硫化橡胶物理性能的关系。
硫化橡胶的物理性能与配方的设计有密切关系，配方中所选用的材料品种、用量不同都会产生性能上的差异。
1、拉伸强度：是制品能够抵抗拉伸破坏的根限能力。
它是橡胶制品一个重要指标之一。
许多橡胶制品的寿命都直接与拉伸强度有关。
如输送带的盖胶、橡胶减震器的持久性都是随着拉伸强度的增加而提高的。
A：拉伸强度与橡胶的结构有关：分了量较小时，分子间相互作用的次价健就较小。
所以在外力大于分子间作用时、就会产生分子间的滑动而使材料破坏。
反之分子量大、分子间的作用力增大，胶料的内聚力提高，拉伸时链段不易滑动，那么材料的破坏程度就小。
凡影响分子间作用力的其它因素均对拉伸强度有影响。
如NR/CR/CSM这些橡胶主链上有结晶性取代基，分子间的价力大大提高，拉伸强度也随着提高。
也就是这些橡胶自补强性能好的主要原因之一。
一般橡胶随着结晶度提高，拉伸强度增大。
B：拉伸强度还跟温度有关：高温下拉伸强度远远低于室温下的拉伸强度。
C：拉伸强度跟交联密度有关：随着交联密度的增加，拉伸强度增加，出现最大值后继续增加交联密度，拉伸强度会大幅下降。
硫化橡胶的拉伸强度随着交联键能增加而减小。
能产生拉伸结晶的天然橡胶，弱键早期断裂，有利于主健的取向结晶，因此会出现较高的拉伸强度。
通过硫化体系，采用硫黄硫化，选择并用促进剂，DM/M/D也可以提高拉伸强度，（碳黑补强除外，因为碳黑生热作用）。
D：拉伸强度与填充剂的关系：补强剂是影响拉伸强度的重要因素之一，填料的料径越小，比表面积越大、表面活性越大补强性能越好。
结晶橡胶的硫化胶，出现单调下降因为是自补强性非结晶橡胶如丁苯随着用量增加补强性能增加、过度使用会有下降趣向。
橡胶的抗拉伸强度计算公式
橡胶的抗拉伸强度计算公式橡胶是一种常见的弹性材料，具有良好的抗拉伸性能。
在工程设计和材料选择中，了解橡胶的抗拉伸强度是非常重要的。
抗拉伸强度是指材料在受到拉伸作用时所能承受的最大拉力，通常用来衡量材料的耐久性和可靠性。
本文将介绍橡胶抗拉伸强度的计算公式及相关知识。
橡胶的抗拉伸强度受到多种因素的影响，包括材料的成分、结构、加工工艺等。
一般来说，橡胶的抗拉伸强度与其分子链的长度和交联程度有关。
分子链越长，交联越密集，橡胶的抗拉伸强度就越高。
此外，橡胶的硬度、密度、温度等因素也会对其抗拉伸强度产生影响。
橡胶的抗拉伸强度可以通过实验测定得到，也可以通过计算公式来估算。
一般来说，橡胶的抗拉伸强度可以用以下公式来计算：σ = F/A。
其中，σ表示橡胶的抗拉伸强度，单位为帕斯卡（Pa）；F表示施加在橡胶上的拉力，单位为牛顿（N）；A表示橡胶的横截面积，单位为平方米（m²）。
通过这个公式，我们可以看出，橡胶的抗拉伸强度与施加在其上的拉力成正比，与其横截面积成反比。
也就是说，施加在橡胶上的拉力越大，橡胶的抗拉伸强度就越高；橡胶的横截面积越大，橡胶的抗拉伸强度就越低。
在工程设计中，我们通常会根据实际情况来选择合适的橡胶材料和结构，以满足工程要求。
如果需要在设计中考虑橡胶的抗拉伸强度，我们可以通过实验测定或计算公式来确定合适的材料和尺寸。
在实际应用中，我们还需要考虑橡胶的使用环境、工作条件等因素，以确保橡胶材料能够正常工作并具有良好的耐久性。
除了抗拉伸强度之外，橡胶的抗压强度、抗剪强度等性能也是非常重要的。
这些性能指标通常会影响到橡胶材料在工程中的使用效果和寿命。
因此，在工程设计和材料选择中，我们需要全面考虑橡胶材料的各项性能指标，以确保其能够满足工程要求。
总之，橡胶的抗拉伸强度是衡量其耐久性和可靠性的重要指标。
通过实验测定和计算公式，我们可以确定橡胶材料的抗拉伸强度，从而为工程设计和材料选择提供参考依据。
橡胶制品的产品质量与性能评估
密封件的应用领 域：汽车、航空、 石油化工、医疗 器械等
减震件
减震件的作用：吸收车辆行驶过 程中的振动和冲击，提高车辆行 驶的舒适性和安全性
减震件的性能要求：具有良好的 弹性、耐磨性、耐老化性和耐腐 蚀性
添加标题
添加标题
添加标题
添加标题
减震件的材料：橡胶是减震件的 主要材料，因为它具有良好的弹 性和耐磨性
GB/T 528等
企业标准：根据企业自身 情况制定的质量检测标准
与规范
5
橡胶制品的性能测试与评价
性能测试方法
拉伸试验：测试橡胶制品的拉伸强度和伸 长率
压缩试验：测试橡胶制品的压缩强度和压 缩变形
弯曲试验：测试橡胶制品的弯曲强度和弯 曲变形
剪切试验：测试橡胶制品的剪切强度和剪 切变形
冲击试验：测试橡胶制品的冲击强度和冲 击变形
评估方法：通过老化试验、耐 热试验、耐光试验等方法进行
评估
提高耐老化性的方法：添加抗 氧化剂、抗热剂、抗光剂等添
加剂，或者改进生产工艺。
3
橡胶制品的用途与要求
轮胎
轮胎的性能要求包括耐磨性、 抗老化性、抗撕裂性等，以保 证其使用寿命和安全性。
轮胎是橡胶制品的主要用途之 一，用于汽车、自行车等交通 工具上。
单击此处添加副标题
橡胶制品的产品质量与性
能评估
汇报人：
目录
01 02 03 04 05 06
橡胶制品的质量评估 橡胶制品的性能评估 橡胶制品的用途与要求 橡胶制品的质量检测与控制 橡胶制品的性能测试与评价 橡胶制品的质量与性能影响因素
1
橡胶制品的质量评估
外观质量
颜色：均匀、无 色差、无杂色
光泽度：光亮、 无划痕、无污渍
硫化橡胶的定伸强度和拉伸扯断强度设计
硫化橡胶的定伸强度和拉伸扯断强度设计定伸强度是指橡胶试样在拉力试验机上被拉伸至规定伸长率(常为100%、300%和500%)时，拉力与拉伸前试样的截面积之比。
试样在拉伸时，其标距达到给定的伸长尺寸时的拉伸应力影响定伸强度的因素1、分子量越大，定伸应力越大。
2、分子量分布窄的，定伸应力和硬度下降。
3、分子间作用力大，定伸应力高。
4、定伸应力和硬度随交联密度的增加而增大。
传统硫化体系可获较高的定伸应力及硬度。
5、定伸应力和硬度随填料粒径的减小而增大，随结构度和表面活性的增大而增大，随填料用量的增大而增大。
6、定伸应力和硬度随软化剂用量的增加而降低。
7、橡塑共混可提高定伸应力和硬度，如NR/PE、HS共混，NBR/PVC共混，EPDM/PP共混。
拉伸强度：在拉伸试验中，试样直至断裂为止所受的最大拉伸应力。
其结果以公斤力/厘米2【帕】表示，计算时采用的面积是断裂处试样的原始截面积。
在测试胶料时，试样拉伸至断裂的过程中，最大的拉伸应力。
影响拉伸强度的因素：1、分子量小的橡胶拉伸强度随分子量的增大而增大。
一般分子量在30-35万之间的橡胶拉伸强度最佳。
2、分子量分布窄的拉伸强度较高。
3、主链上有极性取代基时，拉伸强度随分子间的作用力增加而增加。
如丁腈橡胶中，丙烯腈含量增加拉伸强增加。
4、随橡胶结晶度的提高拉伸强度增加。
如NR、CR、CSM、IIR有较高的拉伸强度。
5、橡胶分子链取向后，平行方向的拉伸强度增加，垂直方向的拉伸强度下降。
6、拉伸强度随交联键能的增加而减小，随交联密度的增加而出现峰值。
交联键类型与拉伸强度关系按下列顺序递减：离子键——多硫键——双硫键——单硫键——碳碳键7、炭黑粒子小的而结构性低（如低结构的高耐磨）、表面含氧基团多的（如槽黑）其拉伸强度、撕裂强度、伸长率高。
8、填料的粒子小，表面积大，表面活性大，则补强效果好。
至于结构性与拉伸强度的关系说法不一，结晶橡胶的结构性高的对拉伸强度反而不利，但对非结晶橡胶则相反。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
橡胶的拉伸强度及影响因素-各种橡胶制品特定的使有用性能和工艺要求$ v4 o. C# e8 N9 Z* @% x; \$ D, 5 C; @+ z1 R. C7 各种橡胶制品都有它特定的使有用性能和工艺要求。
为了满足它的物性要求需选择最适合的聚合物和配合剂进行合理的配方设计。
首先要了解配方设计与硫化橡胶物理性能的关系。
硫化橡胶的物理性能与配方的设计有密切关系，配方中所选用的材料品种、用量不同都会产生性能上的差异。
中国橡胶技术网为广大从事橡胶行业的朋友提供橡胶技术、天然橡胶、橡胶价格信息、橡胶培训学习、橡胶资料交流学习交易的平台。
我们努力打造一个橡胶人最喜爱的橡胶技术信息交流平台。
- N: u P, S5 h; N) g, j% c4 F/ j# H2 z, X) _ a4 D; l一、拉伸强度( U2 J' d) Q& H- E - 中国橡胶网,天然橡胶,橡胶价格,橡胶人才网,特种橡胶,橡胶制品,橡胶助剂,橡胶技术咨询,橡胶配方,橡胶论坛,橡胶培训,橡胶检测！2 j; D' u. m2 A& L: i8 |; c M2 {橡胶技术论坛,橡胶技术咨询,天然橡胶,橡胶助剂,橡胶期货,橡胶制品,橡胶培训,天然橡胶,特种橡胶,橡胶人才网,橡胶配方,橡胶招聘,中国橡胶拉伸强度是制品能够抵抗拉伸破坏的根限能力。
它是橡胶制品一个重要指标之一。
许多橡胶制品的寿命都直接与拉伸强度有关。
如输送带的盖胶、橡胶减震器的持久性都是随着拉伸强度的增加而提高的。
. h5 b8 L8 J3 l% ~ E1 f! w* J* }/ v7 w6 b* ]拉伸强度与橡胶的结构有关，分了量较小时，分子间相互作用的次价健就较小。
所以在外力大于分子间作用时、就会产生分子间的滑动而使材料破坏。
反之分子量大、分子间的作用力增大，胶料的内聚力提高，拉伸时链段不易滑动，那么材料的破坏程度就小。
凡影响分子间作用力的其它因素均对拉伸强度有影响。
如NR/CR/CSM这些橡胶主链上有结晶性取代基，分子间的价力大大提高，拉伸强度也随着提高。
也就是这些橡胶自补强性能好的主要原因之一。
一般橡胶随着结晶度提高，拉伸强度增大。
拉伸强度还根温度有关，高温下拉伸强度远远低于室温下的拉伸强度。
拉伸强度根交联密度有关，随着交联密度的增加，拉伸强度增加，出现最大值后继续增加交联密度，拉伸强度会大幅下降。
硫化橡胶的拉伸强度随着交联键能增加而减小。
能产生拉伸结晶的天然橡胶，弱键早期断裂，有利于主健的取向结晶，因此会出现较高的拉伸强度。
通过硫化体系，采用硫黄硫化，选择并用促进剂，DM/M/D也可以提高拉伸强度，（碳黑补强除外，因为碳黑生热作用），9 Y7 d# u+ t& z9 Q橡胶技术网4 h9 K W, P3 `中国橡胶技术网为广大从事橡胶行业的朋友提供橡胶技术、天然橡胶、橡胶价格信息、橡胶培训学习、橡胶资料交流学习交易的平台。
我们努力打造一个橡胶人最喜爱的橡胶技术信息交流平台。
拉伸强度与填充剂的关系，5 F1 p* H7 O) P. G6 s2 I) E% X }$ U" e# G橡胶技术网补强剂是影响拉伸强度的重要因素之一，填料的料径越小，比表面积越大、表面活性越大补强性能越好。
结晶橡胶的硫化胶，出现单调下降因为是自补强性非结晶橡胶如丁苯随着用量增加补强性能增加、过度使用会有下降趣向。
低不和橡胶随着用量的增加达到最在值可保持不变。
# n, d/ v9 R& e- T& f中国橡胶技术网为广大从事橡胶行业的朋友提供橡胶技术、天然橡胶、橡胶价格信息、橡胶培训学习、橡胶资料交流学习交易的平台。
我们努力打造一个橡胶人最喜爱的橡胶技术信息交流平台。
5 q: k' W, g L( _& L橡胶技术论坛,橡胶技术咨询,天然橡胶,橡胶助剂,橡胶期货,橡胶制品,橡胶培训,天然橡胶,特种橡胶,橡胶人才网,橡胶配方,橡胶招聘,中国橡胶拉伸强度与软化剂的关系% \& O, v3 L1 O1 @ - 中国橡胶网,天然橡胶,橡胶价格,橡胶人才网,特种橡胶,橡胶制品,橡胶助剂,橡胶技术咨询,橡胶配方,橡胶论坛,橡胶培训,橡胶检测！- l' I+ I6 a* G. N: V加入软化剂会降低拉伸强度，但少量加入，一般在开练机7份以下，密练机在5份以下会改善分散，有利于提高拉伸强度。
软化剂的不同对拉伸强度降低的程度也不同。
一般天然橡胶适用于植物油类。
非极性橡胶用芳烃油如SBR/IR/BR. 。
如IIR /EPDM 用石腊油、环烷油。
NBR/CR用DBP/DOP.之类。
3 m0 U& a0 v: P- |% v7 `- 中国橡胶网,天然橡胶,橡胶价格,橡胶人才网,特种橡胶,橡胶制品,橡胶助剂,橡胶技术咨询,橡胶配方,橡胶论坛,橡胶培训,橡胶检测！9 Q: y4 o B. `$ N4 E提高拉伸强度的其它放法有，用橡胶与树脂共混、橡胶化学改性、填料表面改性（如加桂烷等）) A- D8 U% p5 K2 t2 }/ d) _. ^2 }橡胶技术网: c p; O# g" n1 A" n" x, j2 W橡胶技术网二、撕裂强度9 n# @: b; A" K7 Y - 中国橡胶网,天然橡胶,橡胶价格,橡胶人才网,特种橡胶,橡胶制品,橡胶助剂,橡胶技术咨询,橡胶配方,橡胶论坛,橡胶培训,橡胶检测！橡胶技术网* O( q+ z1 C# J! \. U1 x8 S橡胶的撕裂是由于材料中的裂纹或裂口受力时迅速扩大开裂而导至破坏现象。
撕裂强度与拉伸没有直接关系。
在许多情况下撕裂与拉伸是不成正比的。
一般情况下，结晶橡胶比非结晶橡胶撕裂强高。
撕裂强度与温度有关。
除了天然橡胶外，高温下撕裂强度均有明显地下降。
碳黑、白炭黑填充的橡胶其撕裂强度有明显地提高。
撕裂强度与硫化体系有关。
多硫键有较高的撕裂强度。
硫黄用量高撕裂强度高。
但过多的硫黄用量撕裂强度会显著地降低。
使用平坦性较好的促进剂有利于提高撕裂强度。
, k) j# n8 o# Y/ v" p) l/ l5 u/ A( z8 J5 a @+ J撕裂强度与填充体系有关，各种补强填充如、碳黑、白炭黑、白艳华、氧化锌等，可获较高的撕裂强度。
某些桂烷等偶联剂可以提高撕裂强度。
通常加入软化剂会使撕裂强度下降。
如石腊油会使丁苯胶的撕裂强度极为不利。
而芳烃油就变化不大。
如CM/NBR用酯类增塑剂比其它软化剂就影响小多了。
# o( u; o6 w. K) d: B2 R* L, f4 R% g橡胶技术论坛,橡胶技术咨询,天然橡胶,橡胶助剂,橡胶期货,橡胶制品,橡胶培训,天然橡胶,特种橡胶,橡胶人才网,橡胶配方,橡胶招聘,中国橡胶橡胶技术论坛,橡胶技术咨询,天然橡胶,橡胶助剂,橡胶期货,橡胶制品,橡胶培训,天然橡胶,特种橡胶,橡胶人才网,橡胶配方,橡胶招聘,中国橡胶# t/ p# @5 t1 R& S; H; B三、定伸应力与硬度3 ~$ e# m. ^% V3 c+ l. v s) P. s - 中国橡胶网,天然橡胶,橡胶价格,橡胶人才网,特种橡胶,橡胶制品,橡胶助剂,橡胶技术咨询,橡胶配方,橡胶论坛,橡胶培训,橡胶检测！& a3 P% @9 {" p$ [: W1 e定伸应力与硬度是橡胶材料的刚度重要指标，是硫化胶产生一定形变所需要的力，与较大的拉伸形变有关，两者相关性较好，变化规律基本一至。
橡胶分子量越大，有效交联定伸应力越大。
为了得到规定的定伸应力，可对分子量较小的橡胶适当提高交联密度。
凡能增加分子间作用力的结构因素。
都能提高硫化胶的网洛抵抗变形能力。
如CR/NBR/PU/NR等有较高的定伸应力。
定伸应力与交联密度影响极大。
不论是纯胶还是补强硫化胶，随着交联密度的增加，定伸应力与硬度也随之直线增加。
通常是通过对硫化剂、促进剂、助硫化剂、活性剂等品种的调节来实现的。
含硫的促进对提高定伸应力更有显著的效果。
多硫健有利于提高定伸应力。
填充剂能提高制品的定伸应力、硬度。
补强性能越高、硬度越高，定伸应力就越高。
定伸应力随着硬度的增加，填充的增加越高。
相反软化剂的增加，硬度降低，定伸应力下降。
除了增加补强剂外还有并用烷基酚醛树脂硬度可达95度、高苯乙烯树脂。
使用树脂RS、促进剂H并用体系硬度可达85度等等。
5 C4 E8 p1 W4 W+ ?$ _橡胶技术论坛,橡胶技术咨询,天然橡胶,橡胶助剂,橡胶期货,橡胶制品,橡胶培训,天然橡胶,特种橡胶,橡胶人才网,橡胶配方,橡胶招聘,中国橡胶`' a2 H8 b h* P+ f1 s四、耐磨性中国橡胶技术网为广大从事橡胶行业的朋友提供橡胶技术、天然橡胶、橡胶价格信息、橡胶培训学习、橡胶资料交流学习交易的平台。
我们努力打造一个橡胶人最喜爱的橡胶技术信息交流平台。
* g3 k( m2 v3 M+ V l橡胶技术论坛,橡胶技术咨询,天然橡胶,橡胶助剂,橡胶期货,橡胶制品,橡胶培训,天然橡胶,特种橡胶,橡胶人才网,橡胶配方,橡胶招聘,中国橡胶6 l1 l1 |2 m4 }8 ^3 w; s0 j' Y 耐磨耗性能表征是硫化胶抵抗摩察力作用下因表面破坏而使材料损耗的能力。
是与橡胶制品使用寿命密切相关的力学性能。
它的形式有；/ Q$ q/ J' U; K4 f' c中国橡胶技术网为广大从事橡胶行业的朋友提供橡胶技术、天然橡胶、橡胶价格信息、橡胶培训学习、橡胶资料交流学习交易的平台。
我们努力打造一个橡胶人最喜爱的橡胶技术信息交流平台。
" o9 M2 _" R( A8 C) h! _& d- |* ?: A/ 1.磨损磨耗，在摩擦时表面上不平的尖锐的粗糙物不断地切割、乱擦。
致使橡胶表面接触点被切割、扯断成微小的颗粒，从橡胶表面脱落下来、形成磨耗。
磨耗强度与压力成正比与拉伸强度成反比。
随着回弹性提高而下降。
* `. A( U( T4 k橡胶技术论坛,橡胶技术咨询,天然橡胶,橡胶助剂,橡胶期货,橡胶制品,橡胶培训,天然橡胶,特种橡胶,橡胶人才网,橡胶配方,橡胶招聘,中国橡胶2 V4 \1 U( w. _, o中国橡胶技术网为广大从事橡胶行业的朋友提供橡胶技术、天然橡胶、橡胶价格信息、橡胶培训学习、橡胶资料交流学习交易的平台。
我们努力打造一个橡胶人最喜爱的橡胶技术信息交流平台。
2.疲劳磨耗，与摩擦面相接触的硫化胶表面，在反复的过程中受周期性的压缩、剪切、拉伸等变形作用，使橡胶表面产生疲劳，并逐渐在其中产生微裂纹。
这些裂纹的发展造成材料表面的微观剥落。
疲劳磨耗随着橡胶的弹性模量、压力提高而增加，随着拉伸强度的降低而和疲劳性能变差而加大。
