涤纶工业长丝及其生产工艺设备
涤纶长丝智能化生产关键技术与装备及产业化
涤纶长丝智能化生产关键技术与装备及产业化随着科技的不断发展，人们对生产效率和产品质量的要求越来越高。
涤纶长丝作为一种广泛应用于纺织、服装等领域的材料，其智能化生产技术的研究具有重要的现实意义。
本文将从涤纶长丝智能化生产的关键技术和装备两个方面进行探讨，并对产业化进程进行展望。
一、涤纶长丝智能化生产的关键技术1.1 原材料优化原材料是影响产品质量的关键因素之一。
在涤纶长丝生产过程中，原材料的选择和优化对于提高产品质量具有重要意义。
通过研究不同类型的原材料，可以找到最适合生产的原料组合，从而提高产品的性能和稳定性。
通过对原材料进行精确控制，可以实现对生产过程的精确调控，进一步提高产品质量。
1.2 生产工艺创新传统的涤纶长丝生产工艺存在一定的局限性，如生产效率低、能耗高等问题。
因此，研究新型生产工艺具有重要意义。
例如，采用高效节能的生产设备，可以降低生产过程中的能耗；采用先进的控制技术，可以实现对生产过程的精确调控，提高生产效率。
1.3 质量检测与控制质量检测与控制是保证产品质量的关键环节。
在涤纶长丝生产过程中，通过采用先进的检测设备和方法，可以实时监测产品的质量状况，及时发现问题并进行调整。
通过对生产过程的数据进行分析，可以找出影响产品质量的关键因素，为进一步优化生产工艺提供依据。
二、涤纶长丝智能化生产的装备2.1 智能生产线智能生产线是实现涤纶长丝智能化生产的重要装备。
通过将各种生产设备连接成一个整体，实现设备的自动化和智能化操作。
智能生产线可以根据生产过程中的实际需求，自动调整生产参数，提高生产效率；通过对生产数据的实时监测和分析，可以实现对生产过程的精确调控，提高产品质量。
2.2 数据采集与处理系统数据采集与处理系统是实现涤纶长丝智能化生产的重要保障。
通过对生产过程中的各种数据进行实时采集和处理，可以为生产过程的优化提供有力支持。
通过对大量数据的分析，可以找出影响产品质量的关键因素，为进一步优化生产工艺提供依据。
涤纶长丝智能化生产关键技术与装备及产业化
涤纶长丝智能化生产关键技术与装备及产业化随着科技的不断发展，人们对生产效率和产品质量的要求越来越高。
在这个背景下，涤纶长丝智能化生产关键技术与装备的研究和应用显得尤为重要。
本文将从涤纶长丝的生产过程、智能化生产关键技术和装备以及产业化三个方面进行详细的论述。
一、涤纶长丝的生产过程涤纶长丝是一种重要的纺织原料，广泛应用于服装、家居用品等领域。
涤纶长丝的生产过程主要包括：原材料准备、纺纱、织造、后整理等环节。
其中，纺纱环节是整个生产过程的核心，也是实现智能化生产的关键。
二、涤纶长丝智能化生产关键技术1. 纺纱工艺优化传统的纺纱工艺存在很多问题，如生产效率低、能耗大、环境污染严重等。
为了提高生产效率和降低能耗，需要对纺纱工艺进行优化。
主要技术包括：新型纺纱设备的研发、纺纱工艺参数的优化、纺纱过程的自动化控制等。
通过这些技术的应用，可以实现纺纱过程的智能化，提高生产效率和产品质量。
2. 智能制造设备智能制造设备是实现涤纶长丝智能化生产的重要手段。
主要包括：高速纺纱机、智能织造机、后整理设备等。
这些设备具有高度自动化、精确控制等特点，可以大大提高生产效率和产品质量。
通过对设备的智能化改造，可以实现设备的远程监控和维护，降低维修成本。
3. 大数据与人工智能技术大数据与人工智能技术在涤纶长丝智能化生产中的应用主要体现在以下几个方面：数据采集与分析、生产过程的智能优化、产品质量的实时监控等。
通过对生产过程中产生的大量数据的收集和分析，可以为生产过程的优化提供有力支持；通过对生产过程的智能优化，可以进一步提高生产效率和产品质量；通过对产品质量的实时监控，可以及时发现问题并采取措施进行调整，保证产品质量稳定。
三、涤纶长丝智能化生产的产业化随着涤纶长丝智能化生产关键技术和装备的研究与应用，已经取得了一定的成果。
要实现涤纶长丝智能化生产的产业化，还需要克服一些困难。
主要表现在：技术研发投入不足、市场需求不确定、政策支持不够等方面。
涤纶长丝工艺流程
涤纶长丝工艺流程
《涤纶长丝工艺流程》
涤纶长丝是一种常用于纺织品制造的人造合成纤维，具有优异的弹性和耐磨性，广泛应用于服装、家居用品、工业用品等领域。
涤纶长丝的生产工艺是一个复杂的过程，需要经历多个环节才能最终制成优质的长丝产品。
首先，原料的准备是整个工艺流程的第一步。
通常情况下，涤纶长丝的主要原料是聚对苯二甲酸乙二醇酯（简称PET），需要将PET颗粒加入加热系统中溶解成涤纶聚合物。
接下来是纺丝工艺。
将溶解的PET聚合物通过过滤、脱气、加热、挤出等步骤制成长丝喂丝，并通过高速旋转的纺丝头喷出细丝，然后经过冷却、拉伸、凝固等步骤，最终形成连续的涤纶长丝。
然后是拉伸和热定型，将初步形成的长丝进行拉伸，改变其物理和化学结构，以增加其强度和稳定性。
在此过程中也需进行热定型，使长丝获得理想的形态和性能。
最后是卷绕和包装。
将经过拉伸和热定型处理的长丝卷绕成纺织卷，并进行包装、质检、标识等后续工序，最终成品可以作为纺织品原料进入市场。
整个工艺流程涵盖了原料准备、纺丝、拉伸、热定型、卷绕和包装等多个步骤，需要高精密的设备和严格的控制。
涤纶长丝
的制作工艺一直在不断改进和完善，以满足不同领域的需求，同时也促进着纺织品行业的不断发展和创新。
高强型涤纶工业用全拉伸丝的工艺及设备分析
高强型涤纶工业用全拉伸丝的工艺及设备分析摘要：涤纶工业用全拉伸丝FDY具有低伸长、高模量、高强度及耐老化、耐疲劳等优点，因而在多领域中得到广泛应用。
本文以高强型涤纶工业用的FDY为对象，指出了其基本的工艺流程及生产特点，汇总了其主要设备，最后探讨了所需要的工艺条件，望能为此领域教学研究提供一些参考。
关键词：涤纶工业；全拉伸丝；高强型；工艺；设备近年，我国涤纶工业丝基于前期引进且消化吸收后，可采用国产的纺丝设备嫁接进口卷绕头，以此来进行涤纶工业丝的生产，且已步入规模化生产阶段。
涤纶工业长丝不仅有良好的力学性能，如低延伸度、高断裂强度及高模量等，而且还有各种良好的物理性能，如耐生物性、耐疲劳性、耐热、耐磨及耐光、耐冲击性等。
因此，其有着广泛的用途，已经成为橡胶骨架的重要材料。
针对涤纶工业长丝的生产、应用而言，属于一种高技术领域，无论是高模量低收缩（HMLS），还是高模量低收缩（HMLS），均数此领域研究的重、热点。
为了能够在此领域中有所创新，本文以涤纶工业用全拉伸丝（FDY）为对象，就其工艺及所用设备探讨如下。
1.工艺流程及生产特点分析FDY的基本工艺流程为：高黏度聚酯（PET）湿切片筛料、进行预干燥、干燥、挤压机进行熔融挤出、输送熔体、组件喷丝、缓冷、环吹风冷却、上油、多级拉伸与定形、卷绕、涤纶工业长丝的落筒与包装等。
针对涤纶工业长丝的生产来讲，其较之民用丝生产，主要特点为：（1）需要指出的是，由于工业丝生产所选的为高黏度切片，因此，有着较高的纺丝熔体黏度，以及较差的流动性，需采用各种有效且有针对性的措施，为其降解在合适范围提供保障，并以此实现对溶体均匀性、流动性的改善，最终生产出质量合格的工业丝；（2）各纺丝位有着较大的产量，而且还会有大量热量释放，所以需采用各种可行措施，为其充分冷却提供便利，并且有充足且均匀的上油量；（3）在纺工业丝过程中，后拉伸倍数与民用丝相比，显著偏高，需在设备、工艺上均需给予适当调整，以此为高倍数拉伸提供支撑与保障。
FDY涤纶长丝纺丝工程生产装置的技术特点(“热辊”相关文档)共10张
成品丝的伸长减少，质量稳定。 为了使高速运行的丝条均匀受热，在加热元件的外侧铸有一层小的汽室，汽室内装有少量水，受热后汽化，使辊表面温度均匀（c）。
为了增加丝束的抱合和缠结，FDY生产设备上皆有网络喷嘴。
热辊通常采用电感加热，其温度分布如图3-37所示。
盐城工业职业技术学院
材料工程技术团队
4、上油和网络
3、热辊排列
盐城工业职业技术学院
材料工程技术团队
热辊通常采用电感加热，其温度分布如图3-37所示。
德国钮马格公司采用分段加热，辊的内侧温度略高于外侧（b) 。
涤纶FDY长丝多用热辊牵伸，锦纶长丝则多用冷辊牵伸。瑞士Ems- 图中（a）是当前纺制涤纶和锦纶长丝为主的FDY设备中热辊排列，(b)是纺制锦纶长丝的专用设备。
盐城工业职业技术学院
材料工程技术团队
3、热辊排列
盐城工业职业技术学院
材料工程技术团队
图中（a）是当前纺制涤纶和锦纶长丝为主的FDY设备中热辊排列，(b)是纺制锦纶长丝的专用设备。
FDY生产工艺是直接将预取向的初生纤维经过热辊（或冷辊）在高速条件下拉伸为全牵伸，为了拉伸顺利进行，丝条需要进行加热，因此热辊是FDY生产工艺实行的关键。
熔体纺丝工艺与质量控制 熔体纺丝工艺与质量控制
特点。
分离辊有被动和主动两种，被动的分离辊为空气轴承，无驱动装置，由高速运动的丝条带动与热辊同步运转；
对于粗旦涤纶FDY丝，也有采用三辊拉伸（图（b)），成品丝的伸长减少，质量稳定。
德国巴马格公司和日本帝人公司及村田公司均采用器室热辊。
盐城工业职业技术学院
FDY生产工艺是直接将预取向的初生纤维经过热辊（或冷辊）在高速条件下拉伸为全牵伸，为了拉伸顺利进行，丝条需要进行加热，因此热辊是FDY生产工艺实行的关键。
涤纶BCF成套设备和工艺开发

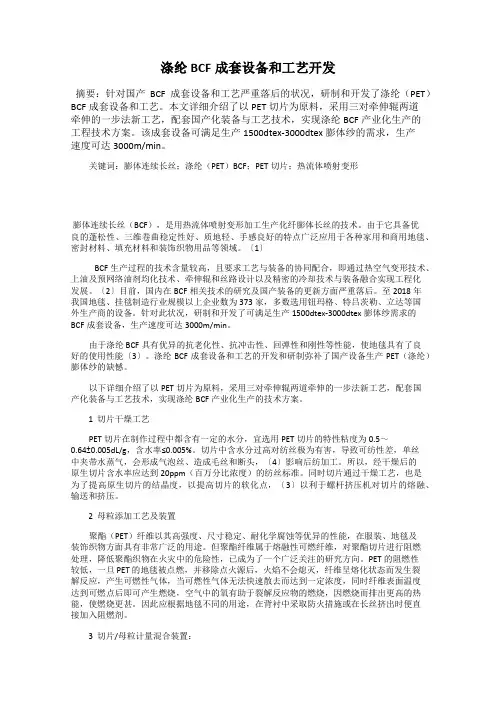

涤纶BCF成套设备和工艺开发摘要：针对国产BCF成套设备和工艺严重落后的状况，研制和开发了涤纶（PET）BCF成套设备和工艺。
本文详细介绍了以PET切片为原料，采用三对牵伸辊两道牵伸的一步法新工艺，配套国产化装备与工艺技术，实现涤纶BCF产业化生产的工程技术方案。
该成套设备可满足生产1500dtex-3000dtex膨体纱的需求，生产速度可达3000m/min。
关键词：膨体连续长丝；涤纶（PET）BCF；PET切片；热流体喷射变形膨体连续长丝（BCF），是用热流体喷射变形加工生产化纤膨体长丝的技术。
由于它具备优良的蓬松性、三维卷曲稳定性好、质地轻、手感良好的特点广泛应用于各种家用和商用地毯、密封材料、填充材料和装饰织物用品等领域。
〔1〕BCF生产过程的技术含量较高，且要求工艺与装备的协同配合，即通过热空气变形技术、上油及预网络油剂均化技术、牵伸辊和丝路设计以及精密的冷却技术与装备融合实现工程化发展。
〔2〕目前，国内在BCF相关技术的研究及国产装备的更新方面严重落后。
至2018年我国地毯、挂毯制造行业规模以上企业数为373家，多数选用钮玛格、特吕茨勒、立达等国外生产商的设备。
针对此状况，研制和开发了可满足生产1500dtex-3000dtex膨体纱需求的BCF成套设备，生产速度可达3000m/min。
由于涤纶 BCF具有优异的抗老化性、抗冲击性、回弹性和刚性等性能，使地毯具有了良好的使用性能〔3〕。
涤纶BCF成套设备和工艺的开发和研制弥补了国产设备生产PET（涤纶）膨体纱的缺憾。
以下详细介绍了以PET切片为原料，采用三对牵伸辊两道牵伸的一步法新工艺，配套国产化装备与工艺技术，实现涤纶BCF产业化生产的技术方案。
1 切片干燥工艺PET切片在制作过程中都含有一定的水分，宜选用PET切片的特性粘度为0.5～0.64±0.005dL/g，含水率≤0.005%。
切片中含水分过高对纺丝极为有害，导致可纺性差，单丝中夹带水蒸气，会形成气泡丝、造成毛丝和断头，〔4〕影响后纺加工。
涤纶工业长丝生产工艺
涤纶工业长丝生产工艺
涤纶工业长丝是指直径为0.25-0.40mm的涤纶长丝，它是一种
常用于制造各种纺织品的合成纤维。
涤纶工业长丝生产工艺通常包括以下几个步骤：
1. 原料准备：涤纶工业长丝的主要原料是对苯二甲酸和乙二醇。
这两种原料首先需要进行预处理，如脱水、脱色等，以确保原料的纯度和质量。
2. 缩聚反应：将对苯二甲酸和乙二醇按一定比例混合，并加入催化剂后，在高温高压下进行缩聚反应。
该反应将对苯二甲酸和乙二醇分子连接成聚合物链，生成聚酯切片。
3. 切片：将缩聚反应得到的聚酯切片经过干燥处理后，进入切片机进行切片。
切片机将聚酯切片切成细小的颗粒，得到切片料。
4. 旋丝：将切片料放入旋丝机中，在高温下熔化，通过旋丝孔板挤出来，形成涤纶工业长丝。
旋丝机通常由加热、融化、挤压、冷却等部分组成，确保长丝的质量和稳定性。
5. 细化加工：经过旋丝后的涤纶工业长丝经过冷却、拉伸等细化加工，以提高其拉伸性能和柔软度。
拉伸过程中，长丝会受到拉伸力的作用，使其变细、变长，并降低断裂强度。
6. 卷绕：经过细化加工后的涤纶工业长丝通过卷绕机卷绕成卷，以便后续的储存和运输。
以上是涤纶工业长丝的生产工艺简要介绍，不同厂家和工艺流程可能会有所差异。
涤纶工业长丝是一种重要的合成纤维，广泛应用于纺织品、工业制品等领域。
随着技术的不断发展，涤纶长丝的品质和性能不断提高，满足了人们对纺织品的多样化需求。
PET瓶片再生纺制涤纶长丝工艺和设备的研究
造气球 的高 密度 高 强特 种 织 物 ， 以及 超厚 涂 层 织 物
资源 日趋 减少 的状况 下 ， 源再 利用 ， 资 大力 发展循 环
杆 挤压 机一熔 体双 级过滤 器一熔 体 管路分 配管一 纺
经济 势在必 行 。 目前 聚酯在 化学纤 维 制 品中 已独 占 鳌头 ， 可否将 回收 的瓶 片 回归到 纺丝制 品 中 ， 开辟 废 弃聚酯瓶 再利 用 的新 途 径 ， 专 业 技 术工 作 者 一 直 是
３ 主要设备特征分析
３ １ 回收 瓶片 的质量 标准 ．
从 图 １中可 以看 出 ， 中左 侧规 格 及大 小 均一 图 的颗 粒为 纺丝 Ｐ Ｔ原 生切 片 ； 侧形状 大小 杂乱 的 Ｅ 右
其适 应性 强而 著称 。无 论 织 造 窄 幅 或 宽 幅 、 薄型 轻
造品种 各式各 样 。品种 的 多样 化 需 求 ， 导无 梭 织 引
瓶 片的干燥过 程 应 为预 干燥 、 干燥 过程 。 由于瓶 片
堆 积密度小 ， 含水分 高 ， 采用放 大结 晶床 和加大送 风 量 的方式 ， 回收 瓶 片干 燥 后 的水分 含 量 由 １０ ０ 使 ００
ｐ ｍ 达到 ３ －５ ｐ 的纺 丝标准 （ ２ 。 ｐ ０ ０ｐ ｍ 表 ）
等 。本届 展览会 苏尔 寿纺织 未展 出 片梭织 机 。
５ 结 论
无梭 织 机技 术 水 平 已经 发 展 到一 定 的高 度 ， 织
涤纶工业丝生产设备及工艺路线的探讨
涤纶 工业丝 具有 高 强 度 、 高模 量 、 伸 长 、 疲 低 耐
劳、 耐老化 以及尺 寸稳定 性好 等优点 ， 被广 泛应用 于 轮胎帘子线 、 绳 、 具 （ 线 索 吊装 带 ， 绑 带 ） 煤 矿输 捆 、 送带、 汽车 安全带 、 箱广 告布 、 灯 土工材 料 等领域 。 近 年来 ， 国涤纶 工 业 丝在 前期 引进并 消 化 吸 我 收的基础上 ， 可用 国产 的纺 丝设 备 与 进 口卷 绕 头嫁 接 生产涤纶 工业丝 ， 进人 大规模 生产 的成熟 阶段 。 并 涤纶 工业 丝 的生产 工 艺路 线 有 ２种 ： 种 是采 一 用熔 体增黏直 接纺 丝 法 ； 另一 种 是 采用 切 片 固相 增 黏 间接纺丝法 。
１ 装 置及 测 试
我院研制的工业丝项 目， 所角设备除卷绕头之 外 全部采用 国产化 设 备 ， 国 内属 于先 进 的嫁接 设 在 备 组合 的工业 丝设备 ， 具体 配置 如下所 述 。
１ １ 设备装 置 ．
配有风量调节 阀、 软管及气动装置。 侧 吹风式 ， 风窗面积 ： ３０ｒｎ ×２０ｍ， ×４ ， １ ０ ｌ ｎ ４ ｌ ｎ 设计要求风速 ：． ／ ， ０８ｍ ｓ每位风量是 ３６０ｍ／ 。 ３ｈ ０ １１８ 拉伸 和卷绕 ．． 采用 日本 Ｍ ｒＴ株式会社的工业丝卷绕头。卷绕 头型号 Ａ ｉ １Ｈ ／ ， 自动切换 ， Ｔ－ ２ Ｒ ４可 ４ 有独立锭子驱动 系
１ １ ３ 计量泵 ．．
计量泵规格 ：０ｍ ２ ｒ二进二出。泵传速： ２ Ｌ× ／．
ｌ 一５ ／ｍｉ 。 Ｏ ０ｒ ｎ
在工业丝生产 中， 纺丝及拉伸工艺又分为一步 法 和两步法 ２种 ： 步 法 是纺 丝 、 伸 、 绕 在 同一 一 拉 卷 台设 备即纺牵 联合 机 上 完成 。其 纺 速 较 高 ， 生产 效 率也 高 ， 占地 面积小 ， 设备 投资 ， 修保 养 ， 产定 在 维 生 员等方 面较经济 。两步 法是 纺丝 、 伸 、 绕分别 在 拉 卷 纺丝机和拉伸加捻机 ２台设备上进行 。纺丝速度较 低， 占地面积及设备投资等方面均大于一步法 ， 这种 方法 目前 已被淘 汰。 我 院研 制 的四头纺 涤纶工业 丝工 艺路线 是将 聚 酯切片经 固相缩 聚后 ， 熔 融纺 丝 一 步 法 的工 艺路 再
涤纶长丝生产工艺简介
涤纶长丝生产工艺简介1. 预结晶切片干燥过程中需要加热到140℃以上，而普通切片的软化点很低，在80℃以下即软化发粘，容易粘结成块堵塞干燥装置或输料管（俗称结块），为了提高切片的软化点，必须提高切片的结晶度，使其软化点达到200℃左右，这样干燥工序才能顺利进行。
预结晶采用120～170℃左右的热空气对切片加热，为了防止切片粘结成块（俗称结块），一般采取以下三种方式：1．利用沸腾床等装置，将热空气从下往上吹向切片，使得切片呈现沸腾状，切片粒子之间的位置一直处于快速波动之中，有效防止了切片之间的粘结。
一般将这种方式称为BM式。
2．利用搅拌装置，对处于预结晶过程中的切片不断搅拌，使得切片粒子之间无法粘结或者粘结后随即被打散。
一般将这种方式称为KF式。
利用震动装置，使得处于预结晶过程中的切片高频震动，粒子之间的位置快速变化，从而无法相互粘结。
一般与BM式结合使用。
熔体直纺没有预结晶流程。
2．干燥涤纶生产过程中，PET切片需要在290℃左右的高温下熔融，在此高温下，如果切片的含水率达到一定程度（比如100ppm以上），熔体会发生水解现象使得熔体质量下降，从而使纺丝工序难以顺利进行甚至导致成品丝品质下降。
将经过脱湿处理的干燥空气（露点降到－20℃以下）加热到160℃左右，从干燥塔底部输送到干燥塔中与切片逆向接触使切片迅速脱水，干空气将水分从干燥塔顶部带出。
切片一般在干燥塔中停留4～8小时，当工艺条件（干燥温度、干空气露点、干空气流量、切片在干燥塔中的停留时间）合适时，切片的含水率可以降低到50ppm以下，满足纺丝要求。
不同的生产工艺和品种对切片的含水率要求有明显差异：UDY-DT : 目标含水率≤100ppmPOY-DTY: 目标含水率≤50ppmFDY : 目标含水率≤30ppm常规品种含水率可以偏高一点，但是异型丝和细旦、超细旦丝对含水率要求很高，一般要求含水率≤20ppm。
切片含水率偏高时，熔融后熔体降解程度大，纺丝工段容易出现毛丝、断头、飘丝等异常现象，丝的强度会降低，断裂伸长率升高。
