第八章建筑物变形观测和竣工平面图编绘
建筑物变形观测与竣工图编绘

上一页 下一页 返回
第一节 建筑物变形观测
二、产生变形的原因
工程建筑物产生变形的原因有很多,最主要的原因有两个方 面,一是自然条件及其变化,即建筑物地基的工程地质、水 文地质、土的物理性质、大气温度和风力等因素引起。例如, 同一建筑物由于基础的地质条件不同,引起建筑物不均匀沉 降,使其发生倾斜或裂缝。二是建筑物自身的原因,即建筑 物本身的荷载、结构、形式及动载荷(如风力、振动等)的作 用。此外,勘测、设计、施工的质量及运营管理工作的不合 理也会引起建筑物的变形。
第十二章 建筑物变形观测与竣工图 编绘
第一节 建筑物变形观测 第二节 竣工总平面的编绘
第一节 建筑物变形观测
一、变形观测的特点
测定建筑物及其地基在建筑物荷重和外力作用下,随时间而 变形的工作称为变形观测。随着经济建设的不断发展,全国 各地兴建了大量的水工建筑物,工业与交通建筑物,高大建 筑物以及为开发地下资源而兴建的工程设施,安装了许多精 密机械、导轨,以及科学试验设备和设施总平面的编绘
二、竣工总平面图的编绘方法和步骤
1.准备工作 (1)决定竣工总平面图的比例尺。 (2)绘制竣工总平面图图底座标方格网。 (3)展绘控制点。 (4)展绘设计总平面图。
上一页 下一页 返回
第二节 竣工总平面的编绘
2.编绘步骤 (1)根据设计资料展点成图。 (2)根据竣工测量资料或施工检查测量资料展点成图。 (3)展绘竣工位置时的要求。
上一页 下一页 返回
第一节 建筑物变形观测
(4)位移观测可根据现场作业条件和经济因素选用视准线法、 测角交会法或方向差交会法、极坐标法、激光准直法、投点 法、测小角法、测斜法、正倒垂线法、激光位移计自动测记 法、GPS法、激光扫描法或近景摄影测量法等。 (5)各类建筑位移观测应根据《工程测量规范》(GB 50026-2007)规定及时提交相应的阶段性成果和综合成果。
建筑施工 竣工总平面图的编绘

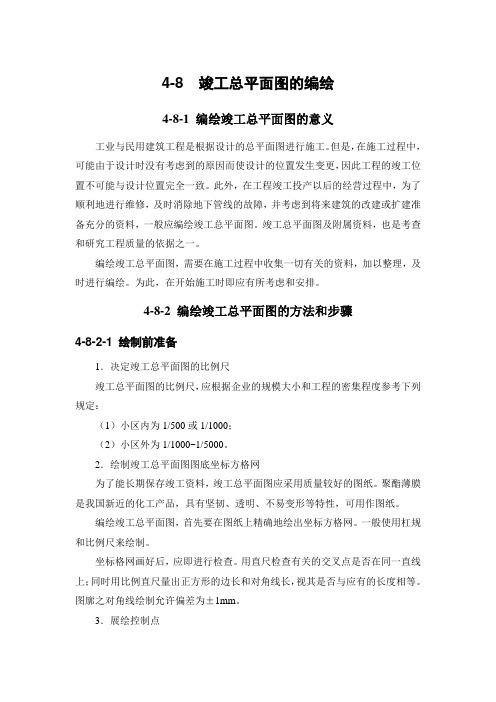

4-8 竣工总平面图的编绘4-8-1 编绘竣工总平面图的意义工业与民用建筑工程是根据设计的总平面图进行施工。
但是,在施工过程中,可能由于设计时没有考虑到的原因而使设计的位置发生变更,因此工程的竣工位置不可能与设计位置完全一致。
此外,在工程竣工投产以后的经营过程中,为了顺利地进行维修,及时消除地下管线的故障,并考虑到将来建筑的改建或扩建准备充分的资料,一般应编绘竣工总平面图。
竣工总平面图及附属资料,也是考查和研究工程质量的依据之一。
编绘竣工总平面图,需要在施工过程中收集一切有关的资料,加以整理,及时进行编绘。
为此,在开始施工时即应有所考虑和安排。
4-8-2 编绘竣工总平面图的方法和步骤4-8-2-1 绘制前准备1.决定竣工总平面图的比例尺竣工总平面图的比例尺,应根据企业的规模大小和工程的密集程度参考下列规定:(1)小区内为1/500或1/1000;(2)小区外为1/1000~1/5000。
2.绘制竣工总平面图图底坐标方格网为了能长期保存竣工资料,竣工总平面图应采用质量较好的图纸。
聚酯薄膜是我国新近的化工产品,具有坚韧、透明、不易变形等特性,可用作图纸。
编绘竣工总平面图,首先要在图纸上精确地绘出坐标方格网。
一般使用杠规和比例尺来绘制。
坐标格网画好后,应即进行检查。
用直尺检查有关的交叉点是否在同一直线上;同时用比例直尺量出正方形的边长和对角线长,视其是否与应有的长度相等。
图廓之对角线绘制允许偏差为±1mm。
3.展绘控制点以图底上绘出的坐标方格网为依据,将施工控制网点按坐标展绘在图上。
展点对所邻近的方格而言,其允许偏差为±0.3mm。
4.展绘设计总平面图在编绘竣工总平面图之前,应根据坐标格网,先将设计总平面图的图面内容按其设计坐标,用铅笔展绘于图纸上,作为底图。
4-8-2-2 竣工总平面图的编绘1.绘制竣工总平面图的依据(1)设计总平面图、单位工程平面图、纵横断面图和设计变更资料;(2)定位测量资料、施工检查测量及竣工测量资料。
变形观测及竣工测量共40页

8.1.2 建筑物变形观测的内容及技术要求
表
建筑变形测量的等级及其精度要求
8.1.2 建筑物变形观测的内容及技术要求
3、变形观测工作的周期 观测的周期取决于变形值的大小和变形速度,以及观测的目
1、水准基点的布设
1)根据监测精度的要求,应布置成网形最合理、测站数最少的监测环路。 2)在整个水准网里,应有四个埋设深度足够的水准基点作为高程起算点,其余的可埋 设一般地下水准点或墙上水准点。 3)水准基点应根据建筑场区的现场情况,设置在较明显而且通视良好、安全的地方, 且要求便于进行联测。 4)水准基点应布设在拟监测的建筑物之间,距离一般为20 m到40 m左右,且应埋设 在建筑物变形影响范围之外、不受施工影响的地方。 5)监测单独建筑物时,至少布设三个水准基点,对建筑面积大于5 000 m2或高层建 筑,则应适当增加水准基点的个数。 6)一般水准点应埋设在冻土线以下半米处,设在墙上的水准点应埋在永久性建筑物上, 且离开地面高度约为半米。 7)水准基点的标志构造,必须根据埋设地区的地质条件、气候情况及工程的重要程度 进行设计。对于一般建筑物及深基坑沉降监测,可参照水准测量规范中二、三等水准 的规定进行标志设计与埋设;对于高精度的变形监测,需设计和选择专门的水准基点 标志。 下图为某沉降监测工作的监测网布设平面图。
8.1.1 变形观测的意义和特点
2)在深基坑开挖和施工中,也应对支护结构和周边环境进行变形监测。
在建筑物密集的城市修建高层建筑、地下车库时,往往要在狭窄的场地上进行深 基坑的垂直开挖,这就需要采用支护结构对基坑边坡土体进行支护。由于施工中许多 难以预料因素的影响,使得在深基坑开挖及施工过程中,可能产生边坡土体较大变形, 造成支护结构失稳或边坡坍塌的严重事故。 3)通过对支护结构及周边环境、建筑物实施变形观测,便可得到相对应的变形数据, 因而可分析和监视基坑及周围环境的变形情况,才能对基坑工程的安全性和对周围环 境的影响程度有全面的了解,以确保工程的顺利进行,当发现有异常变形时,可以及 时分析原因,采取有效措施,以保证工程质量和安全生产,同时也为以后进行建筑物 结构和地基基础合理设计积累资料。
竣工测量与竣工总平面图的编绘及其附件

竣工测量与竣工总平面图的编绘及其附件
竣工总平面图是具有一定特点的大比例尺专用 图,一般常用1∶500的比例尺施测,有时允许用 1∶1 000或大于1∶500的比例尺来测量。总图一 般有若干附图和附件(详见11.5.4)。对于工业厂 区中的永久性建筑物和构筑物,如正规的生产车间、 仓库、办公楼、水塔、烟囱及生产设备装置等,必 须施测细部坐标及高程,并注明其结构类型。
1.2 竣工总平面图的编绘 1. 竣工总平面图编绘的内容
竣工总平面图反映场地的边界,表示出实地上现有的全部建筑 物和构筑物的平面位置及高程。它是工程项目的重要技术资料。竣 工总平面图的编绘包括室外实测和室内资料编绘两方面的内容。竣 工总平面图上应包括建筑方格网点、水准点、厂房、辅助设施、生 活福利设施、架空及地下管线、铁路等建筑物或构筑物的坐标和高 程,以及建筑场区内空地和未建区的地形。有关建筑物、构筑物的 符号应与设计图例相同,有关地形图的图例应使用国家规定的地形 图图式符号。
竣工测量与竣工总平面图的编绘及其附件
2. 竣工总平面图的编绘方法
编绘竣工总平面图 时,一般采用建筑坐标 系统。其坐标轴应与主 要建筑物平行或垂直, 图面大小主要考虑使用 与保管的方便。
竣工测量与竣工总平面图的编绘及其附件
(1)对于工业厂区,一般应从主厂区向外分幅,避免主要车间 被分幅切割,并要照顾生产系统的完整性,尽可能将其绘制在一幅图 纸上。如果线条过于密集而不醒目,则可采用分类编图,如综合竣工 总平面图、交通运输竣工总平面图和管线竣工总平面图等。
竣工测量与竣工总平面图的编绘及其附件
3. 实测竣工总平面图的编绘
由于施工的单位较多或工程多次转手,造 成竣工测量资料不全、图面不完整或与现场情 况不符时,需进行实地施测,绘出的平面图称 为实测竣工总平面图。实测竣工总平面图的编 绘方法如下:
竣工总平面图的编绘

竣工总平面图的编绘一、编制竣工总平面图的目的工业与民用建筑工程是根据设计总平面图施工的。
在施工过程中,由于种种原因,使建(构)筑物竣工后的位置与原设计位置不完全一致,所以,需要编绘竣工总平面图。
编制竣工总平面图的目的一是为了全面反映竣工后的现状,二是为以后建(构)筑物的管理、维修、扩建、改建及事故处理提供依据,三是为工程验收提供依据。
竣工总平面图的编绘包括竣工测量和资料编绘两方面内容。
二、竣工测量建(构)筑物竣工验收时进行的测量工作,称为竣工测量。
在每一个单项工程完成后,必须由施工单位进行竣工测量,并提出该工程的竣工测量成果,作为编绘竣工总平面图的依据。
1.竣工测量的内容包括(1)工业厂房及一般建筑物测定各房角坐标、几何尺寸,各种管线进出口的位置和高程,室内地坪及房角标高,并附注房屋结构层数、面积和竣工时间。
(2)地下管线测定检修井、转折点、起终点的坐标,井盖、井底、沟槽和管顶等的高程,附注管道及检修井的编号、名称、管径、管材、间距、坡度和流向。
(3)架空管线测定转折点、结点、交叉点和支点的坐标,支架间距、基础面标高等。
(4)交通线路测定线路起终点、转折点和交叉点的坐标,路面、人行道、绿化带界线等。
(5)特种构筑物测定沉淀池的外形和四角坐标、圆形构筑物的中心坐标,基础面标高,构筑物的高度或深度等。
2.竣工测量的方法与特点竣工测量的基本测量方法与地形测量相似,区别在于以下几点:(1)图根控制点的密度一般竣工测量图根控制点的密度,要大于地形测量图根控制点的密度。
(2)碎部点的实测地形测量一般采用视距测量的方法,测定碎部点的平面位置和高程;而竣工测量一般采用经纬仪测角、钢尺量距的极坐标法测定碎部点的平面位置,采用水准仪或经纬仪视线水平测定碎部点的高程;亦可用全站仪进行测绘。
(3)测量精度竣工测量的测量精度,要高于地形测量的测量精度。
地形测量的测量精度要求满足图解精度,而竣工测量的测量精度一般要满足解析精度,应精确至厘米。
(建筑施工手册)4施工测量(4-8 竣工总平面图的编绘;4-9 测量仪器的检验和校正)

4 施工测量4-8 竣工总平面图的编绘4-8-1 编绘竣工总平面图的意义工业与民用建筑工程是根据设计的总平面图进行施工。
但是,在施工过程中,可能由于设计时没有考虑到的原因而使设计的位置发生变更,因此工程的竣工位置不可能与设计位置完全一致。
此外,在工程竣工投产以后的经营过程中,为了顺利地进行维修,及时消除地下管线的故障,并考虑到将来建筑的改建或扩建准备充分的资料,一般应编绘竣工总平面图。
竣工总平面图及附属资料,也是考查和研究工程质量的依据之一。
编绘竣工总平面图,需要在施工过程中收集一切有关的资料,加以整理,及时进行编绘。
为此,在开始施工时即应有所考虑和安排。
4-8-2 编绘竣工总平面图的方法和步骤4-8-2-1 绘制前准备1.决定竣工总平面图的比例尺竣工总平面图的比例尺,应根据企业的规模大小和工程的密集程度参考下列规定:(1)小区内为1/500或1/1000;(2)小区外为1/1000~1/5000。
2.绘制竣工总平面图图底坐标方格网为了能长期保存竣工资料,竣工总平面图应采用质量较好的图纸。
聚酯薄膜是我国新近的化工产品,具有坚韧、透明、不易变形等特性,可用作图纸。
编绘竣工总平面图,首先要在图纸上精确地绘出坐标方格网。
一般使用杠规和比例尺来绘制。
坐标格网画好后,应即进行检查。
用直尺检查有关的交叉点是否在同一直线上;同时用比例直尺量出正方形的边长和对角线长,视其是否与应有的长度相等。
图廓之对角线绘制允许偏差为±1mm。
3.展绘控制点以图底上绘出的坐标方格网为依据,将施工控制网点按坐标展绘在图上。
展点对所邻近的方格而言,其允许偏差为±0.3mm。
4.展绘设计总平面图在编绘竣工总平面图之前,应根据坐标格网,先将设计总平面图的图面内容按其设计坐标,用铅笔展绘于图纸上,作为底图。
4-8-2-2 竣工总平面图的编绘1.绘制竣工总平面图的依据(1)设计总平面图、单位工程平面图、纵横断面图和设计变更资料;(2)定位测量资料、施工检查测量及竣工测量资料。
建筑变形测量和竣工总平面图的编绘优质课件专业知识讲座
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿。文档如有不 当之处,请联系本人或网站删除。
第一节 建筑变形测量的一般规定
(4)变形观测作业前,应收集相关水文地质、岩土工程资料 和设计图纸,并根据岩土工程地质条件、工程类型、工程规 模、基础埋深、建筑结构、施工方法等因素,进行变形观测 方案设计。方案设计应包括观测的日的、精度等级、观测方 法、观测基准网的精度估算和布设、观测周期、项目预警值、 使用的仪器设备等内容。 (5)每期观测前,应对所使用的仪器和设备进行检查、校正, 并做好记录。 (6)每期观测结束后,应及时处理观测数据。当数据处理结 果出现下列情况之一时,必须立刻采取相应措施。
上一页 下一页 返回
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿。文档如有不 当之处,请联系本人或网站删除。
第二节 建筑物沉降观测
(7)基坑开挖后的回弹观测,应利用传递到坑底的临时工作 点,按所需观测精度,用水准测量方法及时测出每一观测的 标高。当全部点挖见后,再统一观测一次。 (8)观测工作结束后,应提交成果。
下一页 返回
本文档所提供的信息仅供参考之用,不能作为科学依据,请勿模仿。文档如有不 当之处,请联系本人或网站删除。
第三节 建筑物位移观测
(3)位移观测的标志应根据不同建筑物的特点进行设计。标 志应牢固、适用、美观。若受条件限制或对于高耸建筑,也 可选定变形体上特征明显的塔尖、避雷针、圆柱(球)体边缘 等作为观测点。对于基坑等临时性结构或岩土体,标志应坚 固、耐用、便于保护。 (4)位移观测可根据现场作业条件和经济因素选用视准线法、 测角交会法或方向差交会法、极坐标法、激光准直法、投点 法、测小角法、测斜法、正倒垂线法、激光位移计自动测记 法、GPS法、激光扫描法或近景摄影测量法等方法观测。 (5)各类建筑物位移观测应根据相关规定及时提交相应的阶 段性成果和综合成果。
《建筑工程测量》建筑物变形观测和竣工总平面图编绘习题及答案
十四、建筑物变形观测和竣工总平面图编绘十四、建筑物变形观测和竣工总平面图编绘 (1)1. 变形观测有哪些项目?制订变形观测周期的依据是什么?变形观测资料说明什么问题?如何分析这种资料? (2)2.建筑物为什么要进行沉降观测?它的特点是什么? (2)3.试述建(构)筑物倾斜观测、位移观测方法。
(2)4.怎样进行建筑墙面的裂缝观测?试画图说明。
(4)5.为什么要编绘竣工图?试述编绘的过程。
(4)6.烟囱经检测其顶部中心在两个互相垂直方向上各偏离底部中心58mm及73mm,设烟囱的高度为90m,试求烟囱的总倾斜度及其倾斜方向的倾角,并画图说明。
(5)1. 变形观测有哪些项目?制订变形观测周期的依据是什么?变形观测资料说明什么问题?如何分析这种资料?答:变形观测项目有:建筑物的沉降、倾斜、裂缝和平移等。
制订变形观测周期的依据是:变形量的大小、变形速度以及观测目的。
变形观测资料说明:验证变形是否存在,分析产生变形的原因,推求变形值同影响因素之间的函数关系。
对于前者主要用统计检验方法;对于后者,多应用回归分析方法,求得的函数关系称为回归方程。
回归方程不仅可用来定量分析变形的规律,还可以作变形预报。
如何分析这种资料:主要用统计检验方法、回归分析方法,求得的函数关系称为回归方程。
回归方程不仅可用来定量分析变形的规律,还可以作变形预报。
2.建筑物为什么要进行沉降观测?它的特点是什么?沉降会让构件或者建筑物放生变形, 为了预防事故发生,为了检查工程设计、施工、安全是否符合预期要求及对邻近建筑物的影响,对一些建筑物要进行沉降观测。
沉降观测特点:1.测量精度高:一般位置精度为1mm,相对精度1ppm。
2.重复观测量大:测量时间跨度大,观测时间和重复周期取决于观测目的、沉降量大小和速度。
3.数据处理严密:数据量大,变形量小,变形原因复杂。
3.试述建(构)筑物倾斜观测、位移观测方法。
(一)倾斜观测方法1.一般建筑物的倾斜观测方法如图:将经纬仪安置在离建筑物的距离大于其高度的1.5倍的固定测站上,瞄准上部的观测点M,用盘左和盘右分中投点法定出下面的观测点N,用同样的方法,在与原观测方向垂直的另一方向,定出上观测点P与下观测点Q。
《建筑测量》教学大纲
《建筑测量》教学大纲一、课程性质、地位与任务《建筑测量》是建设工程管理专业的基础课程。
建筑工程测量课程的任务就是使学生掌握测量学的基本理论;掌握常规测量仪器的原理、使用方法、操作步骤,及仪器的检验、校正和维护的基本知识;学会基本的测设方法。
培养学生掌握建筑工程建设和管理各阶段的基本测量技术和技能。
二、教学基本要求通过本门课程的学习,让学生掌握建筑工程测量的基本理论和技术原理;熟练地操作自动安平水准仪和电子经纬仪,并对全站仪的使用有所了解;掌握测绘大比例尺地形图的全过程;掌握高程的测设和建筑物放线的方法;具有现场分析问题和解决问题的应变能力。
并且培养学生严谨求实的工作作风;通力协作的团队精神;吃苦耐劳、踏实肯干的敬业态度。
三、教学学时分配表四、教学内容与学时安排第一章测量基本知识4学时本章教学目的和要求:了解测量学的研究对象及建筑工程测量的任务;理解测量工作的基准面和基准线;理解用水平面代替水准面的限度;掌握地面点位的确定方法,包括地面点的坐标和高程的表示方法;掌握测量的基本工作和测量的基本原则;初步认识测量误差及精度评定的标准,了解工程测量中常用的测量仪器及其用途。
教学重点:测量工作的基本原则和要求,测量工作中常用的测量单位,偶然误差和系统误差的定义。
教学难点:绝对高程和相对高程的区别,高差的计算方法,常用度量单位之间的转换。
课题一建筑工程测量的任务、作用及要求一、建筑工程测量的任务二、建筑工程测量的作用三、建筑工程测量工作及学习该门课程的要求课题二建筑工程测量中地面点位的确定一、地面点平面位置的确定二、地面点高程位置的确定三、用水平面代替水准面的限度四、确定地面点位的基本要素五、直线定向的概念及方向的表达方法课题三建筑工程测量工作的原则和程序一、从整体到局部二、逐步检查课题四建筑工程测量常用测量仪器及其用途课题五测量误差的基础知识一、测量误差概述二、评定精度的标准第二章水准测量与高程测设 4 学时本章教学目的和要求:了解水准测量原理和水准仪的基本构造;掌握DS3 型水准仪的使用方法;掌握水准测量的施测方法和内业计算;能够进行DS型水准仪的检验和校正;了解水准测量的误差和其他水准仪的基本特点;掌握已知高程的测设方法;掌握已知坡度的测设方法。
变形观测及竣工测量
2、 观测方法
1. 2.
3.
4. 5.
对于高层建筑物,应采用水准测量的方法,将各 观测点组成闭合水准路线或附和水准路线往返观 测。 为提高观测精度,应遵循“五定原则”: 水准基点、沉降观测点位要稳定; 所用仪器、设备要稳定; 观测人员要稳定; 观测时的环境条件基本上要一致; 观测路线、点位、顺序和方法要稳定
本章主要内容
建筑物变形及原因、变形 监测的意义、变形观测的方法及 精度要求。重点是建筑物的沉降 观测,难点是平面位移观测。
12.1 建筑物变形观测概述 12.2 建筑物沉降观测 12.3 建筑物倾斜与位移观测 12.4 建筑物挠度与裂缝观测 12.5 竣工测量
12.1 建筑物变形测量概述
一、关于建筑物的变形及变形观测 1. 建筑物的变形及原因 建筑物的变形是指:建筑物在施工或使用 阶段,由于本身荷载、地基、施工质量及外 力的作用,使建筑物在空间位置或自身形态 方面出现不良变化,如下沉、上升、倾斜、 位移、开裂、挠曲等。
0
-4 -5 -4 -3 -4 -3 -2 -2 -1 -1 0
0
-4 -9 -13 -16 -20 -23 -25 -27 -28 -29 -29
40.373
40.368 40.365 40.361 40.357 40.352 40.348 40.347 40.346 40.344 40.343 40.343
经纬仪投点法
以一般建筑物主体的倾斜观测为例,建筑物
主体的倾斜观测,应测定建筑物顶部观测点 相对于底部观测点的偏移值,再根据建筑物 的高度,计算建筑物主体的倾斜度。
1.确定观测点和投测点
经纬仪距楼房距离大于建筑物高度的1.5倍。在建筑 物外墙面的顶部 布设观测点M,盘左盘右将M投到底部 墙上,取中间点N作好标记。 在与投测方向垂直的另一方向,确定观测点P和投测点Q。 M P
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
w (6) 框架结构建筑物的每个或部分柱基上或沿纵横轴
线设点。
PPT文档演模板
第八章建筑物变形观测和竣工平面图 编绘
w (7) 片筏基础、箱形基础底板或接近基础的结构部分 之四角处及其中部位置。
w (8) 重型设备基础和动力设备基础的四角、基础型式 或埋深改变处以及地质条件变化处两侧。
w (9) 电视塔、烟囱、水塔、油罐、炼油塔、高炉等高 耸建筑物,沿周边在与基础轴线相交的对称位置上布 点,点数不少于4个。
w 建筑物变形观测的任务:周期性的对设置在建筑物上 的观测点进行重复观测,求得观测点位置的变化量。
w 建筑物的变形原因:主要是由于自然条件及其变化所 引起的。
w 建筑物的变形观测时间:从基础施工开始,贯穿整个 施工阶段,一直持续到变形趋于稳定或停止为止。
PPT文档演模板
第八章建筑物变形观测和竣工平面图 编绘
w (3)注意问题:沉降观测是一项长期、连续的工作, 为了保证观测成果的正确性,在进行沉降观测时还应 注意以下两个方面:
w 1),在沉降观测之前,应对所使用的水准仪、水准尺 进行严格的检验和校正,在观测期间也应定期的检查。
w 2),尽量保证水准基点和沉降观测点稳定;所用仪器、 设备固定;观测人员固定;观测时的环境条件基本一 致;观测路线、观测程序和方法固定。
PPT文档演模板
第八章建筑物变形观测和竣工平面图 编绘
w 如图8-2所示为沉降观测点的埋设形式。
PPT文档演模板
第八章建筑物变形观测和竣工平面图 编绘
三、建筑物的沉降观测
w 1,沉降观测周期
w (1) 当埋设的沉降观测点稳固后,在建筑物主体开工
之前,进行第一次观测。
w (2) 在建(构)筑物主体施工过程中,一般每建1~2
PPT文档演模板
第八章建筑物变形观测和竣工平面图 编绘
一、一般建筑物的倾斜观测
建筑物主体的倾斜观测通常采用经纬仪投影法。
如图8-5所示,根据建筑物的设计,其顶部观测点A点与底部 观测点B点应该在同一竖直线上,当建筑物发生倾斜时,顶 部观测点A相对于底部观测点B有一个偏移值ΔD,根据建筑 物的高度H,就可以计算出建筑物主体的倾斜度,即:
上一层楼板
2
03.22
40.350
-4
-4
40.368
-5
-5
…
上三层楼板
45
3
04.17
40.345
-5
-9
40.365
-3
-8
…
上五层楼板
65
4
05.12
40.341
-4
-13
40.361
-4
-12
…
上七层楼板
75
5
06.06
40.338
-3
-16
40.357
-4
-16
…
上九层楼板
85
6
07.31
w (1) 为了便于校核,保证水准基点高程的正确性,每 一测区的水准基点不应少于3个。
w (2) 水准基点必须设置在建筑物或构筑物基础沉降影 响范围以外,并且避开交通管线、机械振动区以及容 易破坏标石的地方,埋设深度至少应在冰冻线以0.5m。
PPT文档演模板
第八章建筑物变形观测和竣工平面图 编绘
w (3) 水准基点和沉降观测点之间的距离应适中,相距 太远会影响观测精度,一般应在20m-100m范围内。
40.334
-4
-20
40.352
-5
-21
…
主体完
115
7
09.30
40.331
-3
-23
40.348
-4
-25
…
竣工
8
12.06
40.329
-2
-25
40.347
-1
-26
…
使用
9
1999.02.16
40.327
-2
-27
40.346
-1
-27
…
10
05.10
40.326
-1
-28
40.344
-2
续观测。
第八章建筑物变形观测和竣工平面图 编绘
w (4) 建筑物使用阶段的观测次数,应视地基土类型和 沉降速度大小而定。除有特殊要求外,一般情况下, 可在第一年观测3~4次,第二年观测2~3次,第三年 后每年1次,直至稳定为止,一般认为半年内沉降量不
超过1mm时沉降趋于稳定。
w 1),水准基点:在进行沉降观测前,应首先把 水准基点布设成闭合水准路线或附合水准路线, 以便检查水准基点的高程是否发生变化,在保 证水准基点高程没有变化的情况下,再进行沉 降观测。
测 次
观测时间
数
• 表8-2 沉降观测记录表
•工程名称:某医院门诊楼
记录:
计算:
各观测点的沉降情况
1
2
高程 /m
本次 下沉 /mm
累积下沉 /mm
高程 /m
本次 下沉 /mm
累积下沉 /mm
校核:
3… 施工进 展情况
…
荷载 情况 /(t/m2)
1
1998.02.10
40.354
0
0
40.373
0
0
…
PPT文档演模板
第八章建筑物变形观测和竣工平面图 编绘
一、水准基点和沉降观测点的布设
w 1,水准基点的布设
w 水准基点是沉降观测的基准点,建筑物的沉降观测是 利用水准测量的方法多次测定沉降观测点和水准基点 之间的高差值,以此来确定其沉降量,因此,水准基 点的构造和布设必须保证稳定不变和便于长久保存, 其布设应满足以下要求:
第八章建筑物变形观测和竣工平面图 编绘
w (3) 建筑物裂缝和沉降缝两侧、基础埋深相差悬殊处、 人工地基与天然地基接壤处、不同结构的分界处以及填 挖方分界处。
w (4) 宽度大于等于15m或小于15m而地质复杂以及膨 胀土地区的建筑物,在承重内隔墙中部设内墙点,在室 内地面中心及四周设地面点。
w (5) 邻近堆置重物处、受振动有显著影响的部位及基 础下的暗沟处。
•一般建筑物的倾斜观测 •圆形建(构)筑物主体的倾斜观测
•构件的挠度观测 •建筑物的裂缝观测 •建筑物的位移观测 •编绘竣工平面图的目的 •竣工测量的内容 •竣工总平面图的编绘
第八章建筑物变形观测和竣工平面图 编绘
第一节 建筑物变形观测概述
w 建筑物变形观测:主要就是对建筑物(构筑物)以及 地基所产生的沉降、倾斜、挠度、裂缝、位移等变形 现象进行的测量工作。
层观测一次。施工过程中如暂时停工,在停工时及重
新开工时应各观测一次。停工期间,可每隔2~3个月
观测一次。
w (3) 在观测过程中,如果基础附近地面荷载突然增减、
基础四周大量积水、长时间连续降雨等情况,应及时
增加观测次数。当建筑物突然发生大量沉降、不均匀
沉降或严重裂缝时,应立即进行逐日或几天一次的连
PPT文档演模板
PPT文档演模板
第八章建筑物变形观测和竣工平面图 编绘
w 如图8-1所示为某一建筑物沉降观测点的布置图
PPT文档演模板
第八章建筑物变形观测和竣工平面图 编绘
二、沉降观测的标志
w 可根据不同的建筑结构类型和建筑材料,采用墙(柱) 标志、基础标志和隐蔽式标志(用于宾馆等高级建筑 物)等型式。各类标志的立尺部位应加工成半球形或 有明显的突出点,并涂上防腐剂。标志的埋设位置应 避开如雨水管、窗台线、暖气片、暖水管、电气开关 等有碍设标与观测的障碍物,并应视立尺需要离开墙 (柱)面和地面一定距离。
基点和沉降观测点组合成单一层次的闭合水准
PPT文档演模板
路线或附合水准路线形式;
第八章建筑物变形观测和竣工平面图 编绘
3),建筑物比较多或测
区较大的地方:可以先将
水准基点组成高程控制网,
然后再把沉降观测点和水
准基点组成扩展网。高程
控制网一般组合成闭合水
准路线形式或者附合水准
路线形式。
如图8-3所示为某种形
-29
…
11
08.12
40.325
-1
-29
40.343
-1
-30
…
12
12.20
40.325
0
-29
备注:此栏应说明点位草图、水准点号码及高程、其他
PPT文档演模板
40.343
0
-30
…
第八章建筑物变形观测和竣工平面图 编绘
w (3) 绘制沉降曲线
w 为了更好的反映每个沉降观测点随时间和荷载的增加,观测点的 沉降量的变化,并进一步估计沉降发展的趋势以及沉降过程是否 渐趋稳定或者已经稳定,还要绘制时间t与沉降量s的关系曲线和 时间t与荷载p的关系曲线。如图8-4所示。
w 2,沉降观测点的布设
w 沉降观测点的布设应能全面反映建筑物的地基变形特 征,并结合地质情况以及建筑结构特点确定。观测点 宜选择在下列位置进行布设:
w (1) 建筑物的四角、大转角处及沿外墙每10~15m处 或每隔2~3根柱基上。
w (2) 高低层建筑物、新旧建筑物、纵横墙等交接处的 两侧。
PPT文档演模板
w 1)绘制时间t与沉降量s的关系曲线 w 首先,以沉降量s为纵轴,以时间t为横轴,组成直角坐标系。然
后,以每次累积沉降量为纵坐标,以每次观测日期为横坐标,标 出沉降观测点的位置。最后,用曲线将标出的各点连接起来,并 在曲线的一端注明沉降观测点号码,这样就绘制出了如图8-4所示 的时间与沉降量关系曲线。 w 2)绘制时间与荷载关系曲线 w 首先,以荷载p为纵轴,以时间t为横轴,组成直角坐标系。再根 据每次观测时间和相应的荷载标出各点,将各点连接起来,即可 绘制出如图8-4所示的时间与荷载关系曲线。
