地源热泵施工方案样板
地源热泵施工方案
样板
1
施工组织设计
本施工组织设计作为施工的指导性文件,在编制过程中我们对项目管理机构设置、劳动力安排、施工工期及保证措施、进度计划控制、机械设备配备、主要分部分项工程的施工方法、工程质量及保证措施、安全保证措施、文明施工及环境保护措施等诸多因素进行了考虑,以突出施工组织设计的科学性、可行性。
第一节工程说明
一、编制依据
1. 施工图纸、国家有关标准及规范、规定;
2. 质量手册及ISO9001质量体系程序文件。
二、编制原则
空调系统主要由空调机房系统、空调室内系统、室外埋管系统和空调配电系统四部分组成。
本项目为交钥匙工程,现场已具备安装施工条件。
第二节施工方案
一、地下换热器系统施工方案
根据本工程特点,采用竖直埋管形式,钻孔平均间距由现场定。
1、施工措施
分析地质资料,用专业计算软件进行地下换热器的模拟计算,确定设计和施工方案。
地埋管换热器安装主要包括钻孔、试压、下管、回填等工序,主要施工
1
工艺流程如下:
熟悉现场及施工图纸,进行施工准备,包括人员、机具及现场临设,对施工人员进行有针对性的交底工作。
1.专用设备材料进场:
1.1钻井机T41:钻孔直径50～200mm,最大钻孔深度170m,具有防塌方技术、井下配管6专用装置等多项专利技术,保证打井及配管质量及效率。
该钻机为专业土壤热泵系统用小型钻机,可在打孔后直接将预制好的双U型管道下到孔内,施工速度快,质量好,设备使用简便。
钻井机:
1.2专用回填泵:专为地源热泵井下换热器设计,适用于各类流质回填材料,科学的泵入压力及流速,使回填的材料密实无空隙,保证井下换热器换热效率。
1.3井下换热管(PE管)专用焊机:保证井下及埋地水平管焊缝严密性,提高系统可靠性。
1.4准备专用管材(双U形)、专用回填料等;本工程地下换热器采用高密
度PE管,每口井采用双U形管布管方式。
2
专用回填料,确保回填层传热系数接近土壤传热系数,并保证回填料的环保性,保证井下换热器的换热效率。
2.放线
参照现场建筑基准点和已有建筑物进行放线,按照施工图纸标定换热孔的位置,并根据现场基础桩基位置对钻孔进行适当调整,在每口井位置钉40*40mm木桩,以保证打孔位置准确。
3.竖立钻机
3.1以钻孔点定位塔架底盘,采用水平尺对底盘横向、纵向进行找平,水平度≤0.5mm/m;
3.2底盘定位后,安装塔架竖杆,利用铅锤和直尺测量塔架的垂直度,保证塔架竖杆垂直;
3.3安装钻机头、钻机提升装置和钻头充水(泥浆)等附属装置;
3.4按要求挖好沉淀池及泥水沟,并使其畅通。
3.5对钻机及附属装置接电、接水管,对每台设备进行点试,确定转向。
3、钻孔
3.1开钻前须确定转向无误,并重新校核塔架底盘,竖杆的水平和垂直度;
3.2施钻过程中应按5米/小时的速度为宜,密切注意钻机及附属设备的运行情况,发现异常应及时处理,防止拉断钻杆和接头丝扣、跌落钻头等现象发生,并时刻注意地层地质变化,做好记录;
3
3.3
及时做好维护和保养工作,
3.4
为下换热管创造顺利条件。
4、下换热管
4.1试压
试验压力下,稳压至少
3%,
4.2下管
4.2.1为保证换热效果,防止支管间发生热回流现象,四根换热支管之间
需保持距离,下管前采用分离定位管卡将四根换热管进行分离定位,分离定位
管卡的间距为3米(如图所示);
4.2.2下管采用下管机下管,速度要均匀,防止下管过程中损坏管道,如果
遇有障碍和不顺畅现象,应及时查明原因,待做好处理后才能继续下管,最后
地面上要保留2m左右的换热管,将换热管进行固定,防止下滑到井内,造成管
道无法使用,甚至废井;
4.2.3换热管道到位后,提起下管钻杆,提杆过程中应防止换热器上浮,如
发现上浮立即采取措施,确保管下到位。
4.3.回填
4
5
回填泵回填管U型管
U型管4.3.1回填方式:我公司采用从地下反浆
回填的方法灌回填料。
回填泵采用进口高
压力的柱活塞泵,由孔底部位注入填料向上
反填,逐步排除空气,确保无回填空隙,保证了
传热效果。
国产泵则因压力较小难以实现,
回填到一半时无法继续回填,另一半只能改
为人工回填。
(右图为反浆回填示意图)
4.3.2专用回填料:回填材料的导热能力对地下管路的换热能力有着重要的影响,回填料在施工完成后与地下换热器接触最紧密,回填料的配比与选择,决定了其传热性能,传热特性直接影响换热效果。
除考虑传热外,还要考虑其凝固强度等级,因地质结构不同、膨胀能力不同,产生的挤压力也差别很大。
选择合适的回填料还能够防止挤压破坏地下换热管。
因此,依据地质报告,配比选择回填料,也是保证土壤热泵成功应用的重要一环。
根据做热响应实验显示的地质条件,本工程地下基本都是粘土。
由此,我公司采用II 型回填料,如右图所示。
该种回填料由膨润土、沙、水泥按特定的比例混合而成,另外添加一定比例的高导热系数填料石英砂。
4.3.3采用进口专用回填设备:回填料灌料时,要求高压回填。
若人工回填,压力不够空隙较多,严重影响传热效果,无法达到设计参数,系统供冷、供热均无法实现。
我公司使用进口的回填设备,具有很大的回填压力,而且采用
由孔底部位注入填料向上反填方式,确保无回填空隙,回填料凝固后有良好的导热能力。
4.3.4回填完后将留在地面的管道管口进行封堵保护并进行标记,防止后续施工造成损坏。
5、水平环路集管施工
5.1.材料检验和储存:管件和管材的内外壁应平整、光滑,无气泡、裂口、裂纹、脱皮和明显痕纹、凹陷;管件和管材颜色应一致,无色泽不均匀;
装卸运输和搬运时应小心轻放,不能受到剧烈碰撞和尖锐物体冲击,不能抛、摔、滚、拖,避免接触油污,在储存和施工过程中要严防泥土和杂物进入管内,存放处避免阳光直射。
5.2.连接方式:管径D63以下(不含D63)的管材采用电熔连接,管径D63(含D63)以上的管材采用热熔连接。
5.3.施工方案:
5.3.1当室外换热器分区施工开始后,将各分区的汇总管道的位置及走向标示出来,对管道走向进行放线后进行管沟开挖,水平管沟开挖深度2.00m,水平管中心相对室外标高-1.80m。
在含水地层或软土、不稳定地层内开槽时,要进行施工排水、设置沟槽支撑或采取地基处理等措施。
开挖沟槽时要严格控制槽底标高和防止扰动槽底原状土,槽底超挖部分要用细沙回填密实。
槽底有弧石等坚硬物体时,要在清除后用细沙回填进行处理;
6。
热泵工程_施工方案(3篇)
第1篇一、工程概况本热泵工程旨在为用户提供高效、节能、环保的供暖和制冷解决方案。
工程地点位于XXX，工程规模为XXX平方米。
本方案依据《采暖通风与空气调节设计规范》GB50019-2003、《通风与空调工程施工质量验收规范》GB50243-2002等相关规范和标准进行编制。
二、施工组织设计1. 施工队伍：成立专业的施工队伍，包括施工队长、技术员、施工员、质量员、安全员等。
2. 施工进度：按照工程进度计划，合理安排施工顺序，确保工程按期完成。
3. 施工现场管理：加强施工现场管理，确保施工安全、文明、有序。
三、施工方案及技术措施1. 施工准备（1）材料准备：根据工程图纸和施工方案，准备所需材料，如管道、阀门、保温材料等。
（2）设备准备：检查设备性能，确保设备正常运行。
（3）施工图纸及技术交底：组织施工人员学习施工图纸和施工方案，进行技术交底。
2. 施工工艺（1）管道安装：按照设计要求，进行管道安装，确保管道连接牢固、密封。
（2）阀门安装：按照设计要求，安装阀门，确保阀门启闭灵活、密封。
（3）保温材料安装：按照设计要求，安装保温材料，确保保温效果。
（4）设备安装：按照设计要求，安装热泵设备，确保设备安装牢固、运行平稳。
3. 施工重点及难点（1）管道安装：管道安装过程中，要注意管道的连接、保温和固定，确保管道运行安全。
（2）设备安装：设备安装过程中，要注意设备的水平、垂直度和连接，确保设备运行平稳。
（3）调试与试运行：调试过程中，要注意系统运行参数的调整，确保系统运行稳定。
四、质量控制措施1. 材料质量控制：对进场材料进行严格检验，确保材料符合设计要求。
2. 施工过程控制：对施工过程进行监督检查，确保施工质量。
3. 验收与整改：对施工完成后的工程进行验收，对不合格项进行整改。
五、安全文明施工措施1. 施工现场安全：严格执行安全操作规程，确保施工安全。
2. 施工现场文明：保持施工现场整洁，文明施工。
3. 环境保护：采取措施减少施工对环境的影响，确保环境保护。
龙港地源热泵井施工方案(3篇)
第1篇一、项目背景随着我国经济的快速发展，能源需求日益增长，传统能源消耗巨大，环境污染问题日益严重。
为响应国家节能减排的号召，推广清洁能源，提高能源利用效率，本项目拟在龙港地区建设地源热泵井，利用地热能进行供暖和制冷。
二、施工方案概述1. 施工地点：龙港地区2. 施工内容：地源热泵井的钻探、成井、井口设施安装、井管焊接、井水循环系统建设等3. 施工工期：预计60天4. 施工质量标准：按照国家相关标准和规范执行，确保工程质量三、施工准备1. 施工队伍：组建专业的地源热泵井施工队伍，包括钻探、成井、焊接、安装等技术人员。
2. 施工材料：根据工程需求，准备钻探设备、成井材料、井管、焊接材料、井口设施等。
3. 施工设备：确保钻探设备、焊接设备、运输设备等设备正常运行。
4. 施工图纸：严格按照设计图纸进行施工，确保施工质量。
四、施工工艺1. 钻探工艺（1）钻孔设计：根据地质条件和设计要求，确定钻孔直径、深度、孔位等参数。
（2）钻探设备：选用适合的钻探设备，如钻机、钻杆、钻头等。
（3）钻探过程：按照钻孔设计进行钻探，确保钻孔质量。
2. 成井工艺（1）洗井：在钻孔完成后，进行洗井，清除井孔内的岩屑和杂质。
（2）成井材料：选用优质成井材料，如井管、水泥浆等。
（3）成井过程：按照成井工艺要求，进行井管焊接、水泥浆注入等工序。
3. 井口设施安装（1）井口平台：根据设计要求，搭建井口平台。
（2）井口设施：安装井口设施，如井盖、井口保护装置等。
（3）井口防护：确保井口设施安全、可靠。
4. 井管焊接（1）焊接材料：选用优质的焊接材料，如焊条、焊剂等。
（2）焊接工艺：按照焊接工艺要求，进行井管焊接。
（3）焊接质量：确保焊接质量，避免焊接缺陷。
5. 井水循环系统建设（1）循环水泵：选用合适的循环水泵，确保循环水量和循环压力。
（2）管道系统：按照设计要求，敷设管道系统。
（3）系统调试：进行系统调试，确保循环系统正常运行。
五、施工进度安排1. 第1-5天：施工队伍进场，设备调试，材料准备。
地源热泵施工方案
地源热泵施工方案一、工程概述本次地源热泵工程位于_____，建筑面积为_____平方米。
该建筑主要功能为_____，为了满足建筑的空调和采暖需求，决定采用地源热泵系统作为冷热源。
二、地源热泵系统原理地源热泵系统是一种利用地下浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调系统。
通过输入少量的高品位能源（如电能），实现由低温位热能向高温位热能转移。
地能分别在冬季作为热泵供热的热源和夏季制冷的冷源，即在冬季，把地能中的热量“取”出来，提高温度后，供给室内采暖；夏季，把室内的热量取出来，释放到地能中去。
三、施工准备1、技术准备熟悉施工图纸和相关技术规范，编制施工方案，并向施工人员进行技术交底。
进行现场勘察，了解施工现场的地质、水文等情况。
2、材料准备根据设计要求，采购地源热泵系统所需的管材、管件、阀门、热泵机组等材料和设备，并确保其质量符合要求。
对进场的材料和设备进行检验和验收，不合格的产品严禁使用。
3、施工机具准备准备好钻孔机、电焊机、起重机、试压泵等施工机具，并确保其性能良好。
对施工机具进行定期维护和保养，以保证施工的顺利进行。
4、现场准备清理施工现场，平整场地，修筑施工道路，确保施工车辆和设备能够通行。
按照设计要求，设置好施工临时用电和用水设施。
四、地埋管施工1、钻孔根据设计要求，确定钻孔的位置和数量，并进行标记。
使用钻孔机进行钻孔，钻孔深度和直径应符合设计要求。
在钻孔过程中，应注意控制钻孔的垂直度和偏差。
钻孔完成后，及时清理孔内的泥土和杂物。
2、下管将预制好的地埋管放入钻孔内，下管过程中应注意避免管道弯曲和损坏。
地埋管之间应采用热熔或电熔连接，连接部位应牢固、密封。
3、回填地埋管下管完成后，应及时进行回填。
回填材料应采用中粗砂或细石混凝土，回填时应分层夯实，确保回填质量。
五、水平管施工1、管沟开挖根据设计要求，确定水平管沟的位置和走向，并进行标记。
使用挖掘机或人工进行管沟开挖，管沟深度和宽度应符合设计要求。
地源热泵施工方案
地源热泵施工方案一、工程概述本工程为_____项目，位于_____，建筑面积为_____平方米。
为满足建筑的供暖、制冷需求，拟采用地源热泵系统作为能源供应方案。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，进行图纸会审，编制施工方案。
2、确定施工工艺流程和质量控制要点。
（二）材料准备1、采购符合要求的地埋管、管件、热泵机组、循环水泵等材料和设备，并进行质量检验。
2、准备好施工所需的辅助材料，如密封胶、保温材料等。
（三）现场准备1、清理施工现场，确保场地平整、无障碍。
2、规划好材料堆放区、设备存放区和施工操作区。
（四）人员准备1、组建专业的施工队伍，包括钻孔工人、焊工、安装工人等。
2、对施工人员进行技术培训和安全教育。
三、施工工艺流程（一）钻孔施工1、根据设计要求，确定钻孔位置和数量。
2、采用专用钻孔设备进行钻孔，钻孔深度和直径应符合设计要求。
3、钻孔过程中，要保持钻孔的垂直度和水平度，防止孔壁坍塌。
（二）地埋管安装1、将预制好的地埋管逐段放入钻孔中，并进行连接。
2、连接时要确保接口密封牢固，防止漏水。
3、地埋管安装完成后，进行压力试验，检查是否有渗漏现象。
（三）水平管敷设1、在地面开挖管沟，深度和宽度应符合设计要求。
2、将地埋管的水平管部分放入管沟中，并进行连接和固定。
3、水平管敷设完成后，进行回填和夯实。
（四）机房设备安装1、按照设计要求，在机房内安装热泵机组、循环水泵、水箱等设备。
2、设备安装要牢固、平稳，连接管道要严密。
（五）系统调试1、对整个地源热泵系统进行充水、排气、试压等调试工作。
2、启动系统，进行试运行，检查系统的运行参数和性能是否符合设计要求。
四、施工质量控制（一）钻孔质量控制1、定期检查钻孔设备的工作状态，确保钻孔的精度和质量。
2、对钻孔的深度、直径、垂直度进行测量，不符合要求的及时整改。
（二）地埋管安装质量控制1、严格检查地埋管的材质和规格，确保符合设计要求。
2、对接口的密封性能进行重点检查，采用水压试验的方法检验是否有渗漏。

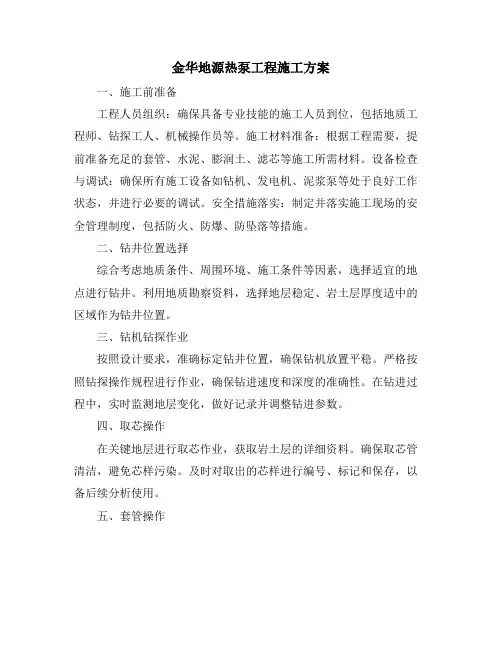

金华地源热泵工程施工方案
金华地源热泵工程施工方案一、施工前准备工程人员组织：确保具备专业技能的施工人员到位，包括地质工程师、钻探工人、机械操作员等。
施工材料准备：根据工程需要，提前准备充足的套管、水泥、膨润土、滤芯等施工所需材料。
设备检查与调试：确保所有施工设备如钻机、发电机、泥浆泵等处于良好工作状态，并进行必要的调试。
安全措施落实：制定并落实施工现场的安全管理制度，包括防火、防爆、防坠落等措施。
二、钻井位置选择综合考虑地质条件、周围环境、施工条件等因素，选择适宜的地点进行钻井。
利用地质勘察资料，选择地层稳定、岩土层厚度适中的区域作为钻井位置。
三、钻机钻探作业按照设计要求，准确标定钻井位置，确保钻机放置平稳。
严格按照钻探操作规程进行作业，确保钻进速度和深度的准确性。
在钻进过程中，实时监测地层变化，做好记录并调整钻进参数。
四、取芯操作在关键地层进行取芯作业，获取岩土层的详细资料。
确保取芯管清洁，避免芯样污染。
及时对取出的芯样进行编号、标记和保存，以备后续分析使用。
五、套管操作根据地层特点和设计要求，选择合适的套管类型和规格。
在钻进过程中适时下套管，确保套管连接紧密、垂直度符合要求。
对套管进行固井作业，确保套管与地层之间的密封性。
六、井底封堵工作在钻井完成后，对井底进行封堵作业，防止地下水渗入井内。
使用合适的封堵材料和方法，确保封堵效果达到设计要求。
七、井口处理对井口进行加固处理，确保井口稳定、防止井壁坍塌。
在井口安装井口盖或井口装置，防止杂物掉入井内。
八、地下热交换器施工根据设计要求，在井内安装地下热交换器。
确保热交换器与套管之间的密封性，防止热量流失。
对热交换器进行试压和检测，确保其工作正常。
本施工方案涵盖了金华地源热泵工程从施工前准备到地下热交换器施工的全过程。
在施工过程中，应严格按照本方案执行，确保工程质量与安全。
同时，应根据实际情况及时调整施工方案，以适应工程需求。

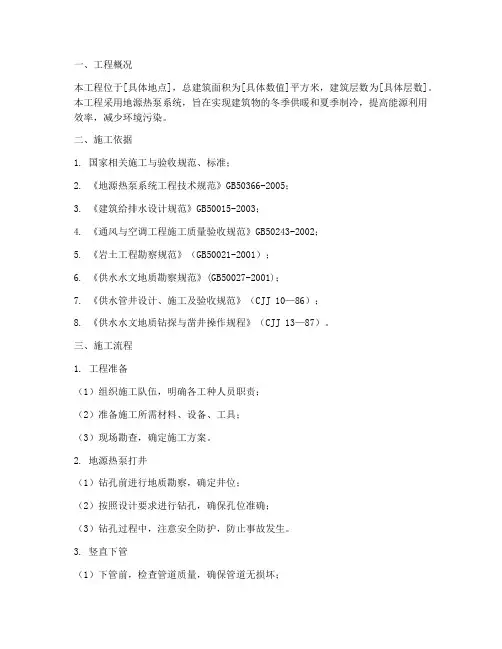

地源热泵安装施工方案范本
一、工程概况本工程位于[具体地点]，总建筑面积为[具体数值]平方米，建筑层数为[具体层数]。
本工程采用地源热泵系统，旨在实现建筑物的冬季供暖和夏季制冷，提高能源利用效率，减少环境污染。
二、施工依据1. 国家相关施工与验收规范、标准；2. 《地源热泵系统工程技术规范》GB50366-2005；3. 《建筑给排水设计规范》GB50015-2003；4. 《通风与空调工程施工质量验收规范》GB50243-2002；5. 《岩土工程勘察规范》（GB50021-2001）；6. 《供水水文地质勘察规范》(GB50027-2001)；7. 《供水管井设计、施工及验收规范》（CJJ 10—86）；8. 《供水水文地质钻探与凿井操作规程》（CJJ 13—87）。
三、施工流程1. 工程准备（1）组织施工队伍，明确各工种人员职责；（2）准备施工所需材料、设备、工具；（3）现场勘查，确定施工方案。
2. 地源热泵打井（1）钻孔前进行地质勘察，确定井位；（2）按照设计要求进行钻孔，确保孔位准确；（3）钻孔过程中，注意安全防护，防止事故发生。
3. 竖直下管（1）下管前，检查管道质量，确保管道无损坏；（2）将U型管与灌浆管捆绑在一起，按照设计要求下管；（3）下管过程中，确保管道垂直，防止窜孔。
4. 水平铺管（1）在已开挖好的沟槽底部铺上相当于管径厚度的细沙；（2）安装管道时，注意管道不应折断、扭结，转弯处应光滑，并有固定；（3）水平管连接完成后，进行水力平衡器安装。
5. 地源热泵机房安装（1）按照设计要求，安装地源热泵机组；（2）连接机组与地埋管之间的管道，确保连接牢固；（3）安装控制器，调试机组运行。
6. 工程验收（1）对地源热泵系统进行试运行，确保系统运行正常；（2）对施工质量进行检查，符合相关规范要求；（3）提交工程验收报告。
四、施工注意事项1. 施工过程中，严格遵循国家相关规范、标准，确保施工质量；2. 加强施工现场安全管理，预防事故发生；3. 严格控制施工进度，确保工程按时完成；4. 优化施工方案，提高施工效率；5. 施工过程中，注意环境保护，减少污染。
地源热泵施工方案(可打印)
地源热泵施工方案（可打印）# 地源热泵施工方案## 1. 工程概述本工程为地源热泵系统安装项目，旨在为某商业建筑提供高效、节能的冷暖解决方案。
地源热泵系统利用地下土壤的恒温特性，通过地下管道循环介质，实现热量的转移，以达到制冷和供暖的目的。
## 2. 施工准备### 2.1 材料准备- 地源热泵主机- 地下管道系统- 循环泵- 控制系统- 保温材料- 连接件及阀门### 2.2 设备准备- 挖掘机- 钻孔设备- 焊接设备- 测量工具- 电力测试设备### 2.3 人员准备- 项目经理- 技术工程师- 施工人员- 安全监督员## 3. 施工流程### 3.1 场地准备- 清理施工现场，确保无障碍物。
- 确定钻孔位置，标记钻孔点。
### 3.2 钻孔施工- 使用钻孔设备按照设计图纸进行钻孔。
- 确保钻孔深度和间距符合设计要求。
### 3.3 管道安装- 将地下管道系统按照设计要求安装到位。
- 连接管道，确保密封性。
### 3.4 热泵主机安装- 在指定位置安装地源热泵主机。
- 连接主机与地下管道系统。
### 3.5 系统测试- 完成系统安装后，进行系统压力测试和泄漏测试。
- 检查循环泵和控制系统的运行情况。
### 3.6 保温与回填- 对地下管道系统进行保温处理。
- 完成保温后，进行场地回填。
### 3.7 调试运行- 对整个地源热泵系统进行调试，确保运行稳定。
- 记录运行数据，进行性能评估。
## 4. 安全措施- 施工现场设置安全警示标志。
- 施工人员必须佩戴安全帽、防护眼镜等个人防护装备。
- 定期对施工设备进行安全检查。
## 5. 质量控制- 严格按照设计图纸和施工规范进行施工。
- 施工过程中，定期进行质量检查，确保施工质量。
- 完工后，进行系统性能测试，确保达到设计要求。
## 6. 环境保护- 施工过程中，尽量减少对环境的影响。
- 妥善处理施工废弃物，避免污染。
## 7. 工程验收- 完成施工后，组织相关部门进行工程验收。
地源热泵安装施工方案模板
一、工程概况1. 项目名称：[项目名称]2. 项目地点：[项目地址]3. 项目规模：[项目规模描述]4. 项目类型：[项目类型，如住宅、商业、工业等]5. 设计要求：[简要描述设计要求，如供暖、制冷、热水等]二、施工准备1. 施工组织- 施工项目经理：[项目经理姓名]- 施工班组长：[班组长姓名]- 施工人员：[施工人员名单及职责]2. 施工材料- 主机设备：[设备品牌、型号、数量]- 配套材料：[管道、阀门、泵、传感器等材料品牌、型号、数量] - 施工工具：[钻机、挖掘机、运输车、焊接设备等]3. 施工方案编制依据- 国家相关施工与验收规范、标准- 地源热泵系统工程技术规范- 建筑设计防火规范- 建筑给排水设计规范- 建筑给水排水及采暖工程施工质量验收规范三、施工流程1. 施工准备- 施工现场勘察，了解地质条件- 材料设备准备及验收- 施工方案交底及培训2. 施工步骤1) 地温热物性测试：对地质条件进行测试，确定地源热泵系统设计参数。
2) 地源热泵打孔：根据设计要求，进行地源热泵打孔，深度及数量应符合设计规范。
3) 双U型换热管下井：将换热管下至孔底，确保管材与孔壁紧密贴合。
4) 原浆回灌：回灌原浆，保证孔壁稳定，防止塌孔。
5) 开挖水平管沟槽：按照设计要求开挖水平管沟槽，确保槽底平整。
6) 细沙回灌井孔：回填细沙，保证井孔稳定。
7) PV水平管连接：将水平管连接，确保接口严密。
8) 水力平衡器安装：安装水力平衡器，保证系统水力平衡。
9) 水平PE管细沙回填：回填细沙，确保管道稳定。
10) 地源热泵机房安装：安装地源热泵主机及辅助设备。
11) 控制器安装：安装控制系统，确保系统运行稳定。
12) 悬挂标牌：在施工现场悬挂安全警示标志。
3. 施工验收- 施工质量验收：按照国家相关规范，对施工质量进行验收。
- 系统调试：对地源热泵系统进行调试，确保系统运行正常。
四、施工安全及环境保护1. 施工安全- 严格执行国家安全生产法规，确保施工安全。
地源热泵施工方案(DOC 72页)
第一章、工程概况一、工程名称：第二章、编制依据1、设计图纸；2、《地源热泵系统工程技术规范》GB50366-2005；3、《通风与空调工程施工质量验收规范》GB50243-2002；4、《建筑节能工程施工验收规范》 GB50411-2007；5、《埋地聚乙烯给水管道工程技术规程》CJJ101-2004；6、《给水排水管道工程施工及验收规范》GB50268-2002；7、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002;8、《施工现场临时用电安全技术规范》JGJ46－2005；9、《建筑机械使用安全技术规范》JGJ33－2001；10、《建筑工程文件归档整理规范》GB50328-2001；11、《建筑施工安全检查标准》 JGJ 59—99第三章、施工方案根据图纸暂估施工工期为60天（不包括订货时间），为保证工期请有关专业给予支持：临时用水：甲方协调把现场临时用水管道引至施工场地。
临时用电：甲方协调把现场临时电源引至施工场地。
另请甲方协调我方的库房以及工人住宿。
一、地埋管施工方案（一）、施工前准备根据设计要求，为确保施工质量，方便业主现场监督检查。
在地埋管换热器施工之前，应对现场情况、地质资料进行准确详实的勘察与调研。
1、钻探施工措施1、施工依据：（1）《水利水电工程钻探规程》（SL291-2003）（2）《建筑工程地质钻探技术标准》（JGJ87-92）（3）《建筑地基处理规程》（JGJ79-2002）2、钻孔任务：本工程钻孔设计工程量为：按图纸及量单。
3、根据工程项目的类别，实行项目负责人责任制。
负责施工现场的人员与机械的指挥调动，负责工程质量的检查、验收与竣工资料的汇集及工程勘察报告的编写。
钻探机组长、班长负责钻孔施工，记录员负责施工状况的记录。
根据本工程的规模，拟定投入施工人员6名。
4、钻孔结构：根据最终设计的孔深、孔径要求、地层结构、钻探设备的性能，确保工程质量，本工程钻孔结构设计根据试验孔设计。
地源热泵方案范本（空调系统）
地源热泵方案范本（空调系统）第一节工程概况本工程为某市东站站房综合楼，建筑面积5243.95平方米。
本项目室内采暖（制冷）设计为风机盘管中央空调系统，热（冷）源拟采用地源热泵系统。
第二节方案设计依据1.《公共建筑节能设计标准》GB 50189-20052.《民用空调设计规范》GB 50019-20033.《地源热泵系统工程技术规范》GB 50366-20054.《城镇直埋供热管道工程技术规程》CJJ/T81-985.《埋地聚乙烯给水管道工程技术规程》CJJ101-20046《供水水文地质勘察规范》GB 50027-20017 建设单位提供的基本资料8. 甲方提供的设计要求9 某市地区的水文地质资料10某市地区类似工程的数据报告11 配套设备厂家的样本说明第三节有关气象资料某市市位于辽东半岛西北部，西临渤海辽东湾，与锦州、葫芦岛隔海相望；北与大洼、海城为邻；东与岫岩、庄河接壤；南与瓦房店、普兰店相连。
营口南接大连，西临渤海，背靠东北腹地，中国七大水系之一的大辽河从里注入渤海。
营口市属暖温带半湿润气候区，四季分明，气候适宜。
夏季空调室外计算干球温度：30℃：夏季空调室外计算湿球温度：27.3℃夏季通风室外计算温度：28℃夏季室外平均风速：3.5m/s冬季空调室外计算干球温度：-18℃冬季采暖室外计算干球温度：-16℃冬季空调室外计算相对湿度：63％冬季通风室外计算温度：-10℃极端最高温度: 35.3℃极端最低温度：-18.8℃最大冻土深度：111cm采暖天数：143天制冷天数:90第四节工程设计原则地源热泵中央空调系统工程是某站站房综合楼的配套工程，要求空调系统设计与整体工程设计理念结合,与已施工完毕的其他节能系统工程要配比得当，在遵照已完工工程的基础上，合理调整地源热泵部分的设计、施工，以尽快发挥其经济效益和社会效益。
工程方案中应明确的设计原则如下：1、充分利用某市地区地下土壤温度较高的特点，合理设计地埋管侧的水介质供回水温度、流量，达到热泵机组的最佳经济运行状态。
