液压缸工作压力的确定
液压站常用压力
液压站常用压力全文共四篇示例，供读者参考第一篇示例：液压站是液压系统中的关键组成部分，用于将液压液转换为机械能，实现各种液压执行元件的动作。
在液压站的运行过程中，常用的压力是非常重要的参数。
本文将从液压站常用压力的概念、种类、作用以及调节方法等方面进行探讨，希望能够帮助读者更加深入了解液压站的运行原理。
一、液压站常用压力的概念液压站通常会涉及多种压力参数，如工作压力、最大压力、压力损失等。
下面我们具体介绍几种常用的液压压力，以便更好地理解其作用。
1. 工作压力工作压力是液压系统中最常用的压力参数之一。
它指的是液压系统在正常工作状态下所达到的设定压力值。
工作压力的大小取决于所使用的执行元件、液压缸、管路、阀门等部件的额定工作压力，通常由系统设计时决定。
在工作中，通过调节液压站的各个部分，可以调整工作压力的大小，以满足不同的工作需求。
2. 最大压力最大压力是液压系统中一个重要的安全参数。
它指的是液压系统所能承受的最大压力值，超过这个压力值系统就有可能发生损坏或泄漏。
在设计液压系统时，必须考虑到各部件的强度及耐压能力，确保系统的最大压力不会超过其承受范围。
3. 压力损失压力损失是液压系统中一个常见的问题。
它指的是液压系统在工作过程中由于管路、阀门、密封件等因素导致的压力下降。
压力损失会影响系统的工作效率和能耗，因此需要及时进行调节和修正，确保系统的正常工作。
液压站常用的压力可以分为静态压力和动态压力两种类型。
静态压力是指液压系统在不进行工作时所保持的压力状态。
液压系统长时间停机时，液压站内的压力会保持不变，这就是静态压力。
在一些需要对执行元件进行保压或锁定的场合，静态压力是非常重要的。
动态压力是指液压系统在工作过程中变化的压力状态。
当液压泵开始工作，液压气缸或液压缸开始运动时，系统内的压力会随着工作量的增加而相应增加或减少，这就是动态压力。
动态压力的变化会直接影响系统的工作效率和速度，因此需要及时进行调节。

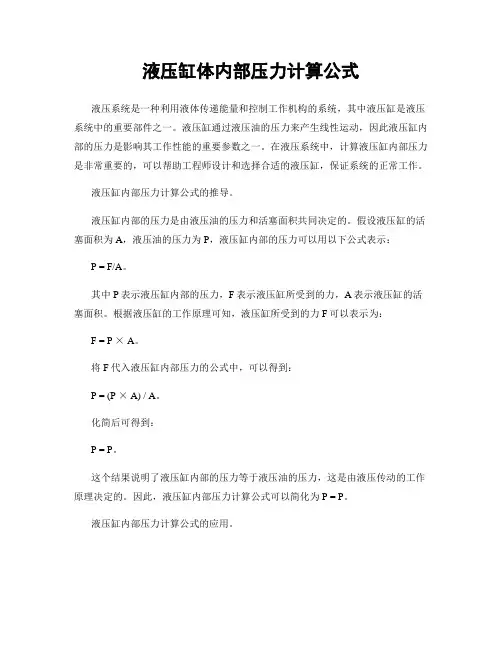

液压缸体内部压力计算公式
液压缸体内部压力计算公式液压系统是一种利用液体传递能量和控制工作机构的系统，其中液压缸是液压系统中的重要部件之一。
液压缸通过液压油的压力来产生线性运动，因此液压缸内部的压力是影响其工作性能的重要参数之一。
在液压系统中，计算液压缸内部压力是非常重要的，可以帮助工程师设计和选择合适的液压缸，保证系统的正常工作。
液压缸内部压力计算公式的推导。
液压缸内部的压力是由液压油的压力和活塞面积共同决定的。
假设液压缸的活塞面积为A，液压油的压力为P，液压缸内部的压力可以用以下公式表示：P = F/A。
其中P表示液压缸内部的压力，F表示液压缸所受到的力，A表示液压缸的活塞面积。
根据液压缸的工作原理可知，液压缸所受到的力F可以表示为：F = P × A。
将F代入液压缸内部压力的公式中，可以得到：P = (P × A) / A。
化简后可得到：P = P。
这个结果说明了液压缸内部的压力等于液压油的压力，这是由液压传动的工作原理决定的。
因此，液压缸内部压力计算公式可以简化为P = P。
液压缸内部压力计算公式的应用。
根据液压缸内部压力计算公式P = P，我们可以得出结论，液压缸内部的压力与液压油的压力成正比。
这意味着，如果液压油的压力增加，液压缸内部的压力也会增加；反之，如果液压油的压力减小，液压缸内部的压力也会减小。
在实际工程中，工程师可以根据液压缸的工作要求和系统的工作压力来选择合适的液压缸。
如果系统要求液压缸内部的压力较大，可以选择工作压力较高的液压油；如果系统要求液压缸内部的压力较小，可以选择工作压力较低的液压油。
此外，液压缸内部压力计算公式还可以用于设计和优化液压系统。
通过计算液压缸内部的压力，工程师可以确定液压缸的尺寸和工作压力，从而设计出满足系统要求的液压系统。
总结。
液压缸内部压力计算公式P = P是根据液压缸的工作原理推导出来的，它表明了液压缸内部的压力与液压油的压力成正比。
这个公式在液压系统的设计和选择中具有重要的应用价值，可以帮助工程师设计和选择合适的液压缸，保证系统的正常工作。
液压缸压力计算公式及单位
液压缸压力计算公式及单位好嘞，以下是为您生成的文章：在咱们机械领域里，液压缸可是个相当重要的角色。
要说这液压缸的压力计算，那可得好好唠唠。
先来说说液压缸压力的计算公式，其实就是 P = F / A 。
这里的 P 代表压力，F 是施加在液压缸上的力，A 呢就是液压缸活塞的有效面积。
这就好比你用手推一个箱子，你使的劲越大（F 越大），箱子的接触面越小（A 越小），那作用在箱子上的压力就越大。
我记得有一次，在工厂实习的时候，师傅让我计算一个液压缸的压力。
那个液压缸是用来吊起一些大型的钢材构件的。
我当时心里还有点小紧张，拿着笔和纸，认真地测量着各项数据。
我先测量了吊起钢材构件的力，好家伙，那可真是费了好大的劲，用了好几种测量工具，才得出一个比较准确的数据。
然后又去测量了液压缸活塞的面积，这可不能马虎，一点点的误差都可能导致计算结果的偏差。
经过一番努力，终于把数据都测量好了，开始套用公式计算。
可算的时候，我心里那个忐忑啊，就怕算错了。
结果出来后，我反复检查了好几遍，才交给师傅。
师傅看了看，点了点头，说：“不错，算对了，继续努力！”那一刻，我心里别提多高兴了，感觉自己的努力没有白费。
咱们再来说说压力的单位。
常见的压力单位有帕斯卡（Pa）、千帕（kPa）、兆帕（MPa）等等。
这就好像咱们买东西用的元、角、分一样，不同的场合用不同的单位。
比如说，一般小一点的压力，咱们就用帕斯卡；要是压力比较大，像液压缸这种能承受大力的，就常用兆帕。
比如说，汽车的液压制动系统，里面的液压缸压力就不是很大，可能用千帕来表示就比较合适。
而像大型起重机的液压缸，那压力可就大了去了，就得用兆帕来衡量。
在实际应用中，准确计算液压缸的压力非常重要。
如果压力计算不准确，可能会导致设备无法正常工作，甚至出现安全事故。
这可不是闹着玩的！所以，咱们在计算的时候，一定要认真仔细，不能有半点马虎。
总之，液压缸压力的计算和单位虽然看起来有点复杂，但只要咱们掌握了方法，多实践，多积累经验，就一定能轻松应对。
液压缸1
向套长度为（0.6-1.5）d。为减少加工难度，一般
液压缸缸筒长度不应大于内径的20-30倍。
液压缸的校核
一、 缸筒壁厚的验算
中、高压液压缸一般用无缝钢管做缸筒，大多属薄 壁筒，即D / ＞10。此时，可根据材料力学中薄壁圆筒 的计算公式验算缸筒的壁厚，即
p max D 2[ ]
当D / ＜10时，可用下式校核缸筒壁厚
三、柱塞式液压缸（柱塞缸）
柱塞式液压缸特点：
（1）柱塞式液压缸是单作用液压缸，即靠液压力只能实现 一个方向的运动，回程要靠自重（当液压缸垂直放置 时）或其它外力，因此柱塞缸常成对使用； （2）柱塞运动时，由缸盖上的导向套来导向，因此，柱塞 和缸筒的内壁不接触，缸筒内孔只需粗加工即可
（3）柱塞重量往往比较大，水平放置时容易因自重而下垂，
F ( p1 p2 ) Am
（2）不能实现差动连接。
4
( D d )( p1 p2 )m
2 2
（3）缸体固定时，整个工作台的移动范围约等于活塞有效行程的3倍； 活塞杆固定时，整个工作台的移动范围约等于液压缸有效行程的2倍。
应用：
两个方向力和速度一样的场合。
图形符号：
缸筒固定式
4
3
F2 7771 (N )
F3 = 7466 (N)
v2 0.102(m / s) v3 = 0.106(m / s)
三、柱塞式液压缸（柱塞缸）
活塞式液压缸的缸体内壁要求精加工，当 液压缸较长时加工就显得比较困难，因此在行 程较长时多采用柱塞缸。柱塞缸的内壁不需要 精加工，因为柱塞不和缸体接触，运动时靠缸 盖上的导向套导向，结构简单，制造方便，成 本低，特别适合行程较长的场合。
液压系统设计计算
液压系统设计计算液压系统设计是指在机械设计中，通过使用液压技术来传递动力和控制目标的设计过程。
液压系统设计需要考虑多个因素，包括流体力学原理、液压元件的选择和配置、系统的工作参数等。
下面将介绍液压系统设计的一些基本计算。
首先，液压系统设计需要确定系统的工作参数，包括工作压力、流量和工作温度等。
工作压力是指系统中液体传递动力时所施加的压力，一般以帕斯卡为单位。
流量是指单位时间内通过液压系统的液体体积，一般以升/分钟为单位。
工作温度是指系统正常工作时液体的温度，一般以摄氏度为单位。
确定了工作参数后，液压系统设计还需要选择适当的液压元件。
液压元件包括液压泵、液压马达、液压阀等。
液压泵负责将机械能转换成液压能，并提供系统的流量和压力。
常用的液压泵有齿轮泵、柱塞泵和螺杆泵等。
液压马达则将液压能转换成机械能，常用的液压马达有齿轮马达、柱塞马达和液压缸等。
液压阀则用于控制液压系统的流量、压力和方向等。
常用的液压阀有溢流阀、换向阀和节流阀等。
功率（千瓦）=流量（升/分钟）x压力（帕）/600液压泵的选型还需要根据系统的工作压力和流量来确定。
一般来说，液压泵的压力和流量应该略大于系统的工作压力和流量，以确保系统正常工作。
液压泵的选择要考虑到工作环境的温度、液体的粘度和成本等因素。
液压缸的选择也需要进行一些计算。
输出力（牛顿）=压力（帕）x断面积（平方米）液压缸的选择要根据所需的输出力和工作压力来确定。
液压缸的密封性能和机械结构等因素也需要考虑。
另外，液压系统设计中还需要考虑管道的设计和安装。
管道的设计要根据系统的工作温度、压力和流量来确定。
管道的材料和尺寸选择要满足系统的需要，并保持良好的连接和密封性能。
综上所述，液压系统设计涉及到多个方面的计算和选择。
通过合理的设计和计算，可以确保液压系统的性能和可靠性。
因此，在液压系统的设计过程中，需要充分考虑各个因素，并进行适当的计算和分析。
液压缸出力计算
液压缸出力计算液压缸是液压系统中常用的执行元件之一，它能够将液压能转化为机械能，实现线性运动或产生力。
液压缸出力的计算是液压系统设计过程中的重要环节之一，它涉及到液压缸的工作压力、活塞面积和力的计算等多个因素。
液压缸的出力主要受到工作压力的影响。
工作压力是指液压系统中液体传递的压力，通常以帕斯卡（Pa）为单位。
在液压缸中，工作压力作用在活塞上，通过活塞面积来传递力。
液压缸的活塞面积是指活塞面积的大小，通常以平方米（m²）为单位。
活塞面积越大，液压缸的出力就越大。
液压缸的出力计算公式为：出力 = 工作压力× 活塞面积其中，出力以牛顿（N）为单位。
这个公式表明，液压缸的出力与工作压力和活塞面积的乘积有关。
因此，在液压系统设计中，需要根据实际需求确定液压缸的工作压力和活塞面积，从而计算出液压缸的出力。
在实际应用中，液压缸的出力计算需要考虑多个因素。
首先是工作压力的确定，工作压力应根据液压系统的需求以及液压缸的承受能力来确定。
其次是活塞面积的确定，活塞面积可以通过液压缸的几何参数来计算，例如活塞直径和活塞杆直径等。
最后，根据出力计算公式即可得到液压缸的出力。
液压缸的出力计算对于液压系统设计和工程实施具有重要意义。
根据液压缸的出力计算结果，可以选择合适的液压缸型号和规格，确保液压系统能够满足工作需求。
同时，出力计算还可以用于评估液压缸的性能和可靠性，为系统的设计和优化提供依据。
在实际工程中，液压缸的出力计算需要综合考虑多个因素，例如液压缸的摩擦损失、密封件的摩擦力、液体的黏性等。
这些因素都会对液压缸的出力产生影响，需要在计算中予以考虑。
此外，液压缸的出力还受到系统压力损失和液体温度变化等因素的影响，这些因素也需要在实际计算中进行修正。
液压缸的出力计算是液压系统设计中的重要环节，它涉及到工作压力、活塞面积和力的计算等多个因素。
通过合理计算液压缸的出力，可以确保液压系统能够满足工作需求，并评估液压缸的性能和可靠性。
液压缸设计计算实例
液压缸设计计算实例液压缸是一种常用于工业设备中的液压传动装置，主要由一个活塞、一个油缸和两个密封件组成。
它通过液压力将活塞推动，从而实现各种机械运动或工艺过程。
液压缸的设计计算主要包括以下几个方面：液压缸的尺寸计算、密封件的设计和选择、液压缸的工作压力计算、液压缸的材料和结构设计。
下面以液压缸在机械设备中的应用为例，进行设计计算。
液压缸的油缸内径可以根据活塞面积计算得到，油缸内径=2×√(A/π)=2×√(0.04/π)≈0.36m。
为了方便选用标准化油缸，取油缸内径为0.35m。
根据液压缸的工作行程和速度，可以计算出整个工作周期的时间 t=行程/速度=1000mm/0.5m/s=2000s。
液压缸的密封件设计和选择也是重要的一步。
常见的密封元件有油封、活塞密封圈和导向环等。
根据液压缸的工作压力和速度，可以选择适用的密封件类型和尺寸，确保密封性能以及使用寿命。
液压缸的工作压力计算也是必要的。
液压缸工作时，会受到工作压力的作用，为了保证液压缸的安全性和可靠性，需要计算液压缸允许的最大工作压力。
液压缸的最大工作压力一般按照材料、工艺和安全要求确定，常用的安全系数为2倍。
根据工作压力和安全系数，可以计算出液压缸最大允许工作压力为12.5MPa×2=25MPa。
液压缸的材料和结构设计也需要考虑。
液压缸常用的材料有铸铁、铝合金和不锈钢等，根据具体的应用场景和要求选择适合的材料。
液压缸的结构设计包括油缸壁厚、密封件槽设计、支撑结构等，需要根据实际情况和安全性要求进行设计。
综上所述，液压缸设计计算涉及液压缸的尺寸计算、密封件的设计和选择、液压缸的工作压力计算、液压缸的材料和结构设计等方面。
通过合理计算和选取，可以设计出安全可靠的液压缸，满足机械设备的工作需求。
计算液压缸的的尺寸和所需流量
计算液压缸的的尺寸和所需流量1液压缸的内径和活塞杆的内径工作压力的确定P=3MPa.2计算液压缸尺寸（1）液压缸的有效面积A1A1=F/P=1000KN/16MPa=62500 mm2D=√4 A1/π=282.16 mm取标准值D=280 mm(2)活塞杆直径取速比系数为ψ=1.46d=√ψ-1/ψ=280√1.46-1/1.46=157.17 mm取标准值d=160 mm3缸径、缸径取标准值后的有效面积无杆腔的有效面积：A1=πD2 /4=πx280 2/4=61544 mm2有杆腔的有效面积：A2=πd2 /4=πx160 2/4=41448 mm24 确定缸所需要的流量无干腔：Q1 = A1 v=61544x10-6 x4=246(L/min)有干腔：Q2= A2v=41448x10-6 x4=167(L/min)液压元件的计算和选择1液压泵和电动机的选择前面选择液压系统的压力为16MPa,因此根据机械手册计算泵的额定压力Pb=（1.25～1.6）P=（1.25～1.6）×25Mpa=20～25.6MPa因此泵的额定压力可取为Pb= 25MPa2系统流量的计算液压缸工作时所需流量为Q= Q1 = A1 v=246(L/min)Q系= KQ=1.2×246 =295.2L/min3泵的选择先取电动机的转速为1500r/min则要求泵的几何流量为q B =1500Q=246/1500= 164 ml/r又因为系统要求压力高且可变流量，故选用柱塞式恒功率变量泵查力士乐设计手册选用泵的型号为A4V180泵。
4电动机的选择泵的输入功率为P=PQ/612X0.9=160x295.2/612/0.9=85.75 KW查机械设计手册得电动机的型号为Y280M-4其输出功率为90kw 转速为1480r/min5油箱容积的计算锻压机械油箱的有效容量一般为泵每分钟流量的5～7倍。
所以泵的排量为Q B =nq B =1500r/min ×295.2ml/r ÷1000=442.8L查机械设计手册得油箱的计算公式为V=（5～7）X442.8L=2214～3099.6L系统取V=2500L因此油箱的长宽高分别取800mm 、620mm 、500mm6管路内径的选择吸油管：d=4.6VQ =4.6√295.2/2=55.8≈56mm 吸油管：d=4.6VQ =4.6√295.2/2.5 =49.9 ≈50mm 根据《机械设计手册》表20－8－2，取公称通径d=65mm,外径75mm 。
液压油缸压力计算公式液压油缸设计计算公式
液压油缸压力计算公式液压油缸设计计算公式液压油缸压力计算公式液压油缸设计计算公式液压油缸的主要设计技术参数一、液压油缸的主要技术参数:1.油缸直径;油缸缸径，内径尺寸。
2. 进出口直径及螺纹参数3.活塞杆直径;4.油缸压力;油缸工作压力，计算的时候经常是用试验压力，低于16MPa乘以1.5，高于16乘以1.25 5.油缸行程;6.是否有缓冲;根据工况情况定，活塞杆伸出收缩如果冲击大一般都要缓冲的。
7.油缸的安装方式;达到要求性能的油缸即为好，频繁出现故障的油缸即为坏。
应该说是合格与不合格吧,好和合格还是有区别的。
二、液压油缸结构性能参数包括:1.液压缸的直径;2.活塞杆的直径;3.速度及速比;4.工作压力等。
液压缸产品种类很多，衡量一个油缸的性能好坏主要出厂前做的各项试验指标，油缸的工作性能主要表现在以下几个方面:11.最低启动压力:是指液压缸在无负载状态下的最低工作压力，它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标; 2.最低稳定速度:是指液压缸在满负荷运动时没有爬行现象的最低运动速度，它没有统一指标，承担不同工作的液压缸，对最低稳定速度要求也不相同。
3.内部泄漏:液压缸内部泄漏会降低容积效率，加剧油液的温升，影响液压缸的定位精度，使液压缸不能准确地、稳定地停在缸的某一位置，也因此它是液压缸的主要指标之。
液压油缸常用计算公式液压油缸常用计算公式项目公式液压油缸面积(cm 2 ) A =πD 2 /4 液压油缸速度 (m/min) V = Q / A 液压油缸需要的流量 (l/min)液压油缸出力 (kgf) 泵或马达流量 (l/min)Q=V×A/10=A×S/10t F = p × AF = (p × A) , (p×A) ( 有背压存在时) Q = q × n / 1000符号意义D :液压缸有效活塞直径 (cm) Q :流量 (l / min)2V :速度 (m/min) S :液压缸行程 (m) t :时间 (min) p :压力 (kgf /cm 2 ) q :泵或马达的几何排量 (cc/rev) n :转速( rpm )泵或马达转速 (rpm) Q :流量 (l / min) n = Q / q×1000 泵或马达扭矩(N.m) T = q × p / 20π液压所需功率(kw) P = Q × p / 612 管内流速 (m/s) d :管内径(mm) v = Q ×21.22 / d 2U :油的黏度 (cst)管内压力降 (kgf/cm 2 )P=0.000698×USLQ/d 4 S :油的比重非标液压、机电、试验、工控设备开发研制。
液压缸参数确定部分
三．初步确定液压缸的参数1、液压缸的工作压力根据分析此设备的负载不大，按类型属机床类，所以初选液压缸的工作压力为15.0MPa2、计算液压缸的尺寸1122p -p FA A η= 式中F---液压缸上的外负载为50KNP1，p2---分别为液压缸无杆腔和有杆腔工作压力 A1，A2---分别为所求液压缸无杆腔和有杆腔有效工作面积，活塞杆受压，为保证稳定性取 A1=0.5A246-32112=510/（0.9（15-0.50.5）10）=3.7710（p -0.5p ）FA m η=⨯⨯⨯⨯⨯26.9310D m -===⨯按标准取值：D=80mm d=55mm 则液压缸的有效面积为：无杆腔面积：22211850.2444A D cm ππ==⨯= 有杆腔面积：2222221()(8 5.5)26.4944A D d cm ππ=-=⨯-=3.计算最大流量（圆整么 看毕设参考的文档） 63快上1快上q v 50.24510/16.57/min A m s L -==⨯⨯= 行程10cm ，2s4.1 液压泵的选择液压泵的最高供油压力：15 1.516.5Mpa p lp p p ≥+∆=+=∑（4-4）式中 P ——液压系统在工作时的最高工作压力；l p ∆∑——进油路上总的压力损失。
确定液压泵的最大供油量 查找样本可知，型号为：华液动力超高压柱塞泵CBZ100-12-5Xmax =1.116.57=18.23L/min p q k q ≥⨯∑（4-5）式中 K ——系统的泄漏修正系数，一般取 1.11.3K =；maxq∑——液压系统中所需的最大流量。
油路压力P=16.5Mpa ，流量Q=18.23L/min ，选取转速n=1500rpm ，排量：3100018.23100015000.8514.29cm g Q V n η==⨯⨯= （4-6）4.2原动机的选择驱动泵的电机根据驱动功率和泵的转速来选择。
