无轴印刷机驱动控制系统的研究
印刷机无轴传动的关键技术
印刷机无轴传动的关键技术甘德韶【摘要】印刷事业自古以来就是我国的四大发明技术之一,具有很强的技术性和专业性.但是,在实际的印刷过程中,印刷机无轴传动的关键技术依旧有待完善.本文主要针对印刷无轴传动技术进行分析,并提出了相应的优化措施.【期刊名称】《现代制造技术与装备》【年(卷),期】2016(000)008【总页数】2页(P41-42)【关键词】印刷机;无轴传动;硬件;同步控制【作者】甘德韶【作者单位】松德智慧装备股份有限公司,中山 528427【正文语种】中文近年来，印刷机的无轴传动技术已经取得了相当大的进展，已作为一门技术进入商业化阶段。
虽然如此，它仍有一些有待解决的关键性技术问题。
首先，因为传统机械技术的发展速度慢于数字控制技术的发展，所以研究设计人员为了满足快速响应的要求，不得不选用30 kW以上的大功率电机，导致印刷过程中常常出现很多的技术性问题。
所以，对无轴传动技术施以多方位、多层面的分析显得尤为重要。
（1）无轴传动技术的应用价值。
无轴传动系统主动优化机电系统，还能适应机械运动系统，所以能达到经济和性能的最优化。
在发展的过程中，它以较快的速度实现了整个印刷体系的普及。
同时，印刷机无轴传动系统具有响应速度快、控制精度高、维护方便等的优势。
综上所述，关注印刷机无轴传动关键技术的研究具有重要的实践意义。
（2）传统印刷与无轴传动的对比分析。
在传统方式中，印刷机由于使用过程中的磨损和材料方面的因素会使其工作精度降低，并且整个运行系统最终执行的好坏受皮带、轴、齿轮等在整个加工和装配过程中误差的影响。
再者，为了弥补加工和装配主轴的误差，机组之间不得不采用弹性联轴器。
相较于传统方式，在无轴传动系统中，自适应的电动机是印刷滚筒直接的驱动设备，并且相一致的控制系统实现各单元的动作同步。
这样机械结构得以简化的同时也避免了机械误差的影响，降低了机械加工的成本。
无轴传动技术通过参数设置就能完成印刷机的无轴控制。
永磁型无轴承电机控制系统研究的开题报告
永磁型无轴承电机控制系统研究的开题报告一、研究背景及意义无轴承电机是一种新型的能量转换设备，可以实现高效率、低噪音、低振动、无润滑、无磨损、无摩擦的特点。
这种电机的性能主要依靠永磁体和电磁绕组的设计和制作，因此，对于开发高性能无轴承电机的关键技术，永磁体和电磁绕组的设计及其控制系统的研究和开发显得尤为重要。
与传统电机相比，无轴承电机具有很多优点，如没有轴承损耗、减少了机械转换部分、不存在磨损等，因此在节省能源、提高电机效率、应用在无人驾驶、航空、海洋等领域具有广阔的应用前景。
二、研究现状及分析目前，永磁型无轴承电机的研究主要关注于永磁体材料的研发、电磁绕组设计和控制系统的开发。
其中，永磁体材料的选择和设计是影响电机性能的重要因素。
传统的永磁体材料包括NdFeb、SmCo和AlNiCo等，这些材料具有较高的磁性能和热稳定性，但是其价格贵不适用于大规模生产。
因此，研究人员开始探索使用新型材料，如锰锌铁氧体、铝镍钴铁氧体、石墨烯等，以解决传统永磁材料成本高的问题。
此外，电磁绕组的设计和制造也是影响无轴承电机性能的重要因素。
目前，研究人员主要关注于如何减少电磁绕组的铜损耗、提高绕组导热性能、降低振动噪声等。
对于无轴承电机的控制系统，传统的PID控制策略已经不再适用，因为无轴承电机涉及到更多的非线性、时变问题和杂散磁场问题。
因此，研究人员开始探索使用更先进的控制策略，如自适应控制、神经网络控制、模糊控制等，以实现更精确、更稳定的控制效果。
三、研究内容和目标本文旨在研究永磁型无轴承电机控制系统，主要研究内容包括：1. 永磁体材料的选择和设计。
在不断探索新型永磁体材料的基础上，对比不同材料的特性，并对其进行综合评价，选择适合无轴承电机的永磁体材料。
2. 电磁绕组的设计和制造。
对于电磁绕组的设计，将考虑减少铜损耗、提高绕组导热性能、降低振动噪声等因素的影响，并利用计算机模拟软件验证设计的合理性。
在制造方面，将探索更加先进的加工工艺和制造技术。
无轴印刷张力控制系统的研究
持一定的稳定的张力 ， 才能保证套印过程的稳定和印品的套准精
度。因此 ， 了保证生产 的品质 、 为 效率及可靠性 ， 必需要有一套功
能完备的张力控制系统来引导产 品加工过程 。因而， 张力控制便 成为通用的基础技术 。以往 的张力控制系统大多采用模拟量控 制， 由于采用模拟器件 ， 系统的可靠性较差 ， 在进行实时运 文献标 识码 ： Ｔ ６Ｔ ３ １ Ａ
１ 引言
张力控制系统是一种输入量按某种可调节的衰减规律变化
的特殊的随动系统， 应用于各种滚筒及卷壳组成的机械长轴的加
工生产线上 ， 如印刷厂 、 造纸厂 、 印染厂 、 品厂 、 食 轧钢厂等 。在这 些生产线上进行产品加工时 ， 中的卷材必须要保持有一定 的 运行
Ｗ ＡＮＧ Ｋａ ， ｈ ｎ ｒｉ ＫＡＮＧ ｕ — ｅ ｇ ＨＵＡＮＧ — ｏ ｇ ＹＡＮＧ Ｊ ｎ ｗ Ｆ ＩＲ ｎ ｙ ａ ｉＭＡ Ｃ ｕ — ｎ， ａ Ｃ ｎ ｆｎ ， Ｘｕ ｄ ｎ ， ａ — ｕ， Ｅ ｅ － ｕ ｎ
（ ｏｌ ｅ ｆ ｃａ ｉ ｌ ｎｉｅｒ ｇａｄＡ ｐｉ ｌｃ ｏ ｉｓ ｅｈ ｏ ｇ ，ｅ ｉｇ１０ ２ ， ｈｎ ） Ｃ ｌ ｇ ｈ ｎｃ ｇ ｅｉ ｎ ｐ ｌ ｄＥｅｔ ｎｃ ｃ ｎ ｌ ｙＢ ｉｎ ０ １４ Ｃ ｉａ ｅ ｏ Ｍｅ ａＥ ｎ ｎ ｅ ｒ Ｔ ｏ ｊ
【 摘
要】 阐述了无轴印刷系统的基本结构， 了无轴印刷张力控制的两种主要方式和实现方法。 分析
并 以某印刷厂 的表格印刷机 为研究对象实现 了开环张力控制 和复卷控制。
关键 词 ： 无轴 印刷 ； 张力控制 ； 复卷
【 ｂｔ ｃ】 ｉ ｕｓｄ ｂｕ ｔ ａｉｓ ｕｔ ｅ ｆ ｈ ｌ ｓ ｒ ｔｇｓ ｔ ． ｎ ｙ ｄｔｏ ｉ ｓ Ａ ｓ ａｔ ｈｄ ｃｓ ｏｔｈ ｂｓ ｒｃ ｒ ｏ ａ ｅ ｉ ｉ ｓ ｍ Ａ ａ ｓ ｎ ｒ ｓ ｅ ａ ｅ ｃ ｔ ｕ ｓ ｆ ｓｐ ｎｎ ｙｅ ｉ ｌ ｅ ｗ ｋｄｏ ｆ
无轴印刷设备中运动控制关键应用技术研究
无轴印刷设备中运动控制关键应用技术研究1. 引言无轴印刷设备是一种高精度的印刷设备，它不需要传统的轴承和传动装置来实现运动控制。
这种新型设备在印刷行业的应用越来越广泛，具有精度高、运动平稳等优点。
本文将对无轴印刷设备中的运动控制关键应用技术进行研究，探索其在印刷行业中的应用前景。
2. 无轴印刷设备的运动控制原理无轴印刷设备采用了先进的运动控制技术，实现了高精度的运动控制。
它通过无传动装置的设计，将传统机械传动带来的误差降到最低，提高了运动的精度和平稳性。
其运动控制原理如下：2.1 电机控制无轴印刷设备采用了电机控制来实现运动。
通过控制电机的旋转速度和方向，可以达到精确的运动控制。
采用先进的电机控制算法，可以实现高速、平稳的运动。
2.2 传感器反馈为了实现高精度的运动控制，无轴印刷设备配备了各种传感器来提供实时的位置和速度反馈。
通过传感器的反馈信号，控制系统可以根据设定的目标位置和速度，动态调整电机的运动参数，从而实现精确的运动控制。
2.3 控制算法无轴印刷设备的控制系统采用了先进的控制算法，如PID控制算法等。
通过对传感器反馈信号的处理和运算，控制系统可以快速、准确地计算出电机的控制信号，从而达到精确的运动控制。
3. 无轴印刷设备中的关键应用技术在无轴印刷设备中，运动控制是一个关键的应用技术。
下面将介绍一些在无轴印刷设备中常用的关键应用技术。
3.1 轨迹规划算法在无轴印刷设备中，通过运动轨迹规划算法可以生成高精度的运动轨迹。
该算法可以根据印刷需求和工作环境等因素，生成最优的运动轨迹，从而提高印刷质量和效率。
3.2 运动插补算法在无轴印刷设备中，采用运动插补算法可以实现多轴协同运动控制。
通过对多轴的位置和速度信息进行插补运算，可以实现复杂的印刷任务，提高设备的灵活性和工作效率。
3.3 运动控制系统设计无轴印刷设备的运动控制系统设计是实现高精度运动控制的关键。
该系统设计包括硬件和软件两方面。
在硬件方面，需要选择合适的电机、传感器和控制器等设备，并进行适当的集成和调试。

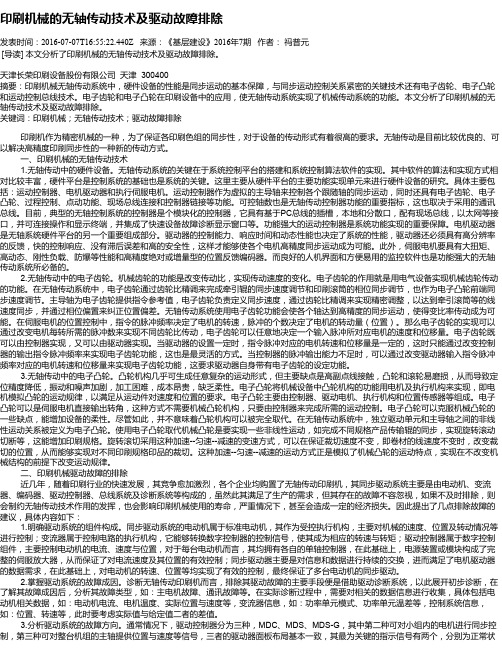

印刷机械的无轴传动技术及驱动故障排除
印刷机械的无轴传动技术及驱动故障排除发表时间：2016-07-07T16:55:22.440Z 来源：《基层建设》2016年7期作者：祃普元[导读] 本文分析了印刷机械的无轴传动技术及驱动故障排除。
天津长荣印刷设备股份有限公司天津 300400摘要：印刷机械无轴传动系统中，硬件设备的性能是同步运动的基本保障，与同步运动控制关系紧密的关键技术还有电子齿轮、电子凸轮和运动控制总线技术。
电子齿轮和电子凸轮在印刷设备中的应用，使无轴传动系统实现了机械传动系统的功能。
本文分析了印刷机械的无轴传动技术及驱动故障排除。
关键词：印刷机械；无轴传动技术；驱动故障排除印刷机作为精密机械的一种，为了保证各印刷色组的同步性，对于设备的传动形式有着很高的要求。
无轴传动是目前比较优良的、可以解决高精度印刷同步性的一种新的传动方式。
一、印刷机械的无轴传动技术1.无轴传动中的硬件设备。
无轴传动系统的关键在于系统控制平台的搭建和系统控制算法软件的实现。
其中软件的算法和实现方式相对比较丰富，硬件平台是控制系统的基础也是系统的关键。
这里主要从硬件平台的主要功能实现单元来进行硬件设备的研究。
具体主要包括：运动控制器、电机驱动器和执行伺服电机。
运动控制器作为虚拟的主导轴来控制各个跟随轴的同步运动，同时还具有电子齿轮、电子凸轮、过程控制、点动功能、现场总线连接和控制器链接等功能。
可控轴数也是无轴传动控制器功能的重要指标，这也取决于采用的通讯总线。
目前，典型的无轴控制系统的控制器是个模块化的控制器，它具有基于PC总线的插槽，本地和分散口，配有现场总线，以太网等接口，并可连接操作和显示终端，并集成了快速设备故障诊断显示窗口等。
功能强大的运动控制器是系统功能实现的重要保障。
电机驱动器是无轴系统硬件平台的另一个重要组成部分。
驱动器的控制能力、响应时间和动态性能也决定了系统的性能，驱动器还必须具有高分辨率的反馈，快的控制响应、没有滞后误差和高的安全性，这样才能够使各个电机高精度同步运动成为可能。

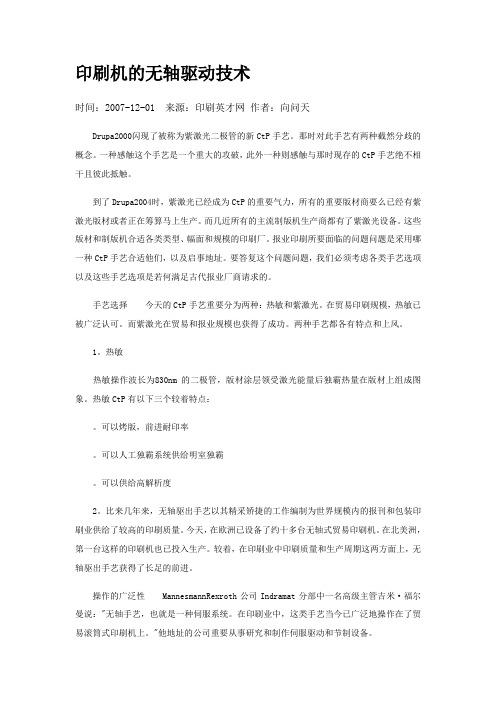

印刷机的无轴驱动技术
印刷机的无轴驱动技术时间：2007-12-01 来源：印刷英才网作者：向问天Drupa2000闪现了被称为紫激光二极管的新CtP手艺。
那时对此手艺有两种截然分歧的概念。
一种感触这个手艺是一个重大的攻破，此外一种则感触与那时现存的CtP手艺绝不相干且彼此抵触。
到了Drupa2004时，紫激光已经成为CtP的重要气力，所有的重要版材商要么已经有紫激光版材或者正在筹算马上生产。
而几近所有的主流制版机生产商都有了紫激光设备。
这些版材和制版机合适各类类型、幅面和规模的印刷厂。
报业印刷所要面临的问题问题是采用哪一种CtP手艺合适他们，以及启事地址。
要答复这个问题问题，我们必须考虑各类手艺选项以及这些手艺选项是若何满足古代报业厂商请求的。
手艺选择今天的CtP手艺重要分为两种：热敏和紫激光。
在贸易印刷规模，热敏已被广泛认可。
而紫激光在贸易和报业规模也获得了成功。
两种手艺都各有特点和上风。
1。
热敏热敏操作波长为830nm的二极管，版材涂层领受激光能量后独霸热量在版材上组成图象。
热敏CtP有以下三个较着特点：。
可以烤版，前进耐印率。
可以人工独霸系统供给明室独霸。
可以供给高解析度2。
比来几年来，无轴驱出手艺以其精采矫捷的工作编制为世界规模内的报刊和包装印刷业供给了较高的印刷质量。
今天，在欧洲已设备了约十多台无轴式贸易印刷机。
在北美洲，第一台这样的印刷机也已投入生产。
较着，在印刷业中印刷质量和生产周期这两方面上，无轴驱出手艺获得了长足的前进。
操作的广泛性MannesmannRexroth公司Indramat分部中一名高级主管吉米·福尔曼说："无轴手艺，也就是一种伺服系统。
在印刷业中，这类手艺当今已广泛地操作在了贸易滚筒式印刷机上。
"他地址的公司重要从事研究和制作伺服驱动和节制设备。
伺服驱出手艺不单使机械的工作编制加倍矫捷，而且削减了部件的运转筹备时刻。
同时，它消弭了传统机械中驱动轴和齿轮酿成的一些毛病舛误和工作限制。
无轴印刷张力控制系统的实现
无轴印刷张力控制系统的实现作者：刘云崇来源：《今日印刷》2020年第12期本文以某印刷厂的表柔印刷机为研究对象，用德国力士乐无轴控制系统实现了机器开环张力控制和复卷控制。
分析了无轴印刷张力控制的两种主要方式和实现方法，为无轴印刷机控制系统的国产化实现奠定了基础。
在影響印品质量的众多因素中，印纸张力的稳定性是一个非常重要的因素。
只有保证印刷过程中印纸张力恒定且大小适中才能使印刷正常进行，以达到压力均匀适中、印品字迹清晰的效果。
若张力太小，印纸松飘，印出的字迹模糊不实（即墨虚），甚至纸张出现横皱纹;若张力过大，印纸拉的过紧，容易产生纵向皱纹甚至断纸。
机组式印刷机在印刷过程中的张力控制主要有收放卷张力控制和印刷过程中的张力控制两部分。
以往的张力控制系统是建立在机械长轴的基础上的，采用模拟量控制，在进行实时运算时的计算精度很低，使系统的控制精度低，动态补偿效果差，不能满足产品日益增长的高精度要求。
随着数控技术和数字伺服驱动技术的发展，以无轴传动技术取代传统的机械长轴成为一种趋势。
张力控制的手段和精度也随之有了极大的提升。
从结构上看它已不是自成一体系，而是无轴传动系统的一部分，在数字伺服驱动技术的支持下简化了控制器件，降低了成本;另一方面，提高了控制精度和控制的灵活性。
无轴传动系统的结构无轴传动技术又称为伺服传动技术，它是以相互独立的伺服电机驱动系统代替了原有的机械长轴传动。
通过网络、程序软件形成了内部虚拟的电子轴，各电子轴通过现场总线进行高速的数据交换传输，各个版辊随虚拟的电子轴运转，保证版辊相位严格同步。
采用无轴传动技术后，原来的机械长轴系统发展为图1所示。
每个机组均由一个电机驱动，各机组依靠装有控制软件和运动控制卡的控制器协调运动。
将其中一个机组定为虚拟主轴，其辊子的线速度作为设备的速度，其他机组通过电子齿轮比的设定保证与虚拟主轴保持线速度一致。
印刷机的同步控制包括位置同步、速度同步以及电子凸轮的同步，SYNAX200系统中的运动控制器PPC-R22.1可不间断地计算产生虚拟主轴的位置，并通过光缆即时传送至各个驱动器IndraDrive C/M，从而实现印刷过程的同步运作。
