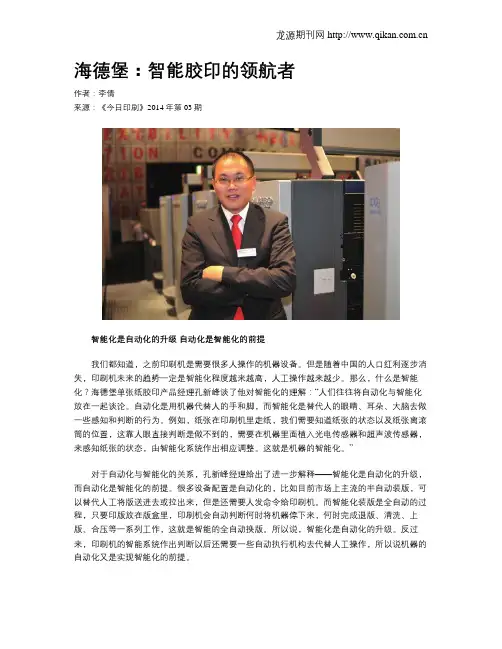

海德堡：智能胶印的领航者
海德堡：智能胶印的领航者作者：李倩来源：《今日印刷》2014年第03期智能化是自动化的升级自动化是智能化的前提我们都知道，之前印刷机是需要很多人操作的机器设备。
但是随着中国的人口红利逐步消失，印刷机未来的趋势一定是智能化程度越来越高，人工操作越来越少。
那么，什么是智能化？海德堡单张纸胶印产品经理孔新峰谈了他对智能化的理解：“人们往往将自动化与智能化放在一起谈论。
自动化是用机器代替人的手和脚，而智能化是替代人的眼睛、耳朵、大脑去做一些感知和判断的行为。
例如，纸张在印刷机里走纸，我们需要知道纸张的状态以及纸张离滚筒的位置，这靠人眼直接判断是做不到的，需要在机器里面植入光电传感器和超声波传感器，来感知纸张的状态，由智能化系统作出相应调整。
这就是机器的智能化。
”对于自动化与智能化的关系，孔新峰经理给出了进一步解释——智能化是自动化的升级，而自动化是智能化的前提。
很多设备配置是自动化的，比如目前市场上主流的半自动装版，可以替代人工将版送进去或拉出来，但是还需要人发命令给印刷机。
而智能化装版是全自动的过程，只要印版放在版盒里，印刷机会自动判断何时将机器停下来，何时完成退版、清洗、上版、合压等一系列工作，这就是智能的全自动换版。
所以说，智能化是自动化的升级。
反过来，印刷机的智能系统作出判断以后还需要一些自动执行机构去代替人工操作，所以说机器的自动化又是实现智能化的前提。
那么，对于印刷机来说，“智能化”都体现在哪些方面呢？孔新峰经理给出了很全面的答案。
首先，智能化的印刷机应该能够对机器自身的状态作出判断。
比如对印刷机的运行速度、水墨平衡状态、元件的磨损、机器发生故障的信息等作出判断。
其次，智能化印刷机必须对印刷品的状态作出判断。
比如纸张的静态和动态位置和速度、纸张的状态是否平整、套印是否准确，还有墨色控制等。
另外，印刷机的操作也要智能化。
机器什么时候该干什么活，以前都是由操作人员去判断，比如，装纸、换纸堆、清洗、装版、加墨、套色、校正等操作顺序。
(完整版)海德堡印刷机操作手册
xxxxxxxxxxxxxxx 股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：修订记录目录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于xxxxxxxxxxxxx 股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、应用的文件《海德堡四开五色平版印刷机使用说明书》4、生产设备德国海德堡机械有限公司所生产四开五色平版印刷机介质电压：380V 频率：50HZ 额定电流：30A 气压：≥6kg/c ㎡5 、 胶印简单生产流程图6 、 技术参数 6.1 印刷材料：最大纸张尺寸： 600*740mm （尺寸 F ）530*740mm （ 尺寸C ）最小纸张尺寸： 210*350mm 最大纸张厚度： 0.8mm6.2 油墨/ 上光：6.2.1 只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2 上光装置中只允许使用水基分散上光液， 在使用紫外线上光液时， 则需要使用专手型印刷机型。
6.3 自动清洗装置使用清洗液只允许使用具有下列特性的清洗液：闪点至少达到 55 ℃质量环境管理体系设备操作手册文件编号文件名称：海德堡四开五色平版印刷机操作手册文件编号 文件版本 修改状态 生效日期页次/页数第5 页共 26页温度: 18oC —25oC;相对温度 :45% —65%原材料胶印丝印大张检验苯含量要低于0.1% 二甲苯和混合二甲苯的仿量小于1% 芳香烃物质含量(> Cg )小于1% 清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h- 已烷，二胺和酰胺。
6.4清洗剂和溶剂：要使用其闪点至少不55 ℃的清洗剂和溶剂。
6.5噪声释放量：输纸机的噪声等线为84 dB(A) 输纸机控制台处的噪声等级为：82dB(A) 高纸堆收纸机上的噪声等级为：83 dB(A)6.6纸堆的最大重量：输纸机重量：1000kg收纸机重量：1000kg7、劳动安全要求应遵守公司内部的劳动安全条例注意：所有设备操作人员必须经过培训生产过程中无特殊情况不得退出生产界面，不得随意改动设备生产参数如需调整生产参数则必须报告当班领班或主管（助理）。
海德堡印刷机操作手册
海德堡印刷机操作手册xxxxxxxxxxxxxxx股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：目录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于xxxxxxxxxxxxx股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、 应用的文件《海德堡四开五色平版印刷机使用说明书》 4、 生产设备德国海德堡机械有限公司所生产四开五色平版印刷机 介质电压：380V 额定电流：30A 频率：50HZ气压：≥6kg/c ㎡ 温度: 18ºC —25ºC; 相对温度:45%—65% 5、 胶印简单生产流程图6、 技术参数6.1印刷材料：最大纸张尺寸：600*740mm （尺寸F ） 530*740mm(尺寸C)6.2油墨/上光：只能够使用单张纸胶印机专用印刷油墨和上光材料。
上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
6.3 自动清洗装置使用清洗液只允许使用具有下列特性的清洗液：闪点至少达到55℃。
苯含量要低于0.1%二甲苯和混合二甲苯的仿量小于1%芳香烃物质含量（＞Cg）小于1%清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。
6.4 清洗剂和溶剂：要使用其闪点至少不55℃的清洗剂和溶剂。
6.5 噪声释放量：输纸机的噪声等线为84dB(A)输纸机控制台处的噪声等级为：82dB(A)高纸堆收纸机上的噪声等级为：83dB(A)6.6纸堆的最大重量：输纸机重量：1000kg收纸机重量：1000kg7、劳动安全要求应遵守公司内部的劳动安全条例。
注意：所有设备操作人员必须经过培训。
海德堡印刷机实际操作介绍资料
-/xxxxxxxxxxxxxxx股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：目录一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于xxxxxxxxxxxxx股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、应用的文件《海德堡四开五色平版印刷机使用说明书》4、生产设备德国海德堡机械有限公司所生产四开五色平版印刷机介质电压：380V 额定电流：30A频率：50HZ 气压：≥6kg/c㎡温度: 18ºC—25ºC; 相对温度:45%—65%5、胶印简单生产流程图6、技术参数6.1印刷材料：最大纸张尺寸：600*740mm （尺寸F） 530*740mm(尺寸C)最小纸张尺寸：210*350mm 最大纸张厚度：0.8mm6.2油墨/上光：6.2.1 只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2 上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
6.3 自动清洗装置使用清洗液只允许使用具有下列特性的清洗液：闪点至少达到55℃。
苯含量要低于0.1%二甲苯和混合二甲苯的仿量小于1%芳香烃物质含量（＞Cg）小于1%清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。
6.4 清洗剂和溶剂：要使用其闪点至少不55℃的清洗剂和溶剂。
6.5 噪声释放量：输纸机的噪声等线为84 dB(A)输纸机控制台处的噪声等级为：82dB(A)高纸堆收纸机上的噪声等级为：83 dB(A)6.6纸堆的最大重量：输纸机重量：1000kg收纸机重量：1000kg7、劳动安全要求应遵守公司内部的劳动安全条例。
印刷机墨量的自动控制工作原理1
印刷机墨量的自动控制工作原理胶印机的水墨机构一直是各大印刷机制造商的研发重点，优良的系统将会使水墨控制变得更加容易，印刷的准备时间和印刷材料的浪费都将大大降低。
经过多年的发展，墨量的自动控制技术已经非常成熟，现代印刷机多采用自动供墨系统，在世界范围内也得到了充分肯定，墨量自动控制系统在印刷发达的国家已成为胶印机采购时的必购组件。
本文旨在探讨墨量的自动控制工作过程及相关原理。
油墨的自动供给1．海德堡单张纸胶印机油墨自动供给系统通过印前RIP后产生的CIP3文件对印张上各墨区密度的记录(现海德堡多记录La，b值)，由中央控制台转换为各色墨区墨量，再由输墨滚筒按需上墨，从而实现墨量的自动供给。
2．曼罗兰商业轮转机的自动供墨系统利用液压原理向各印刷机的机组供墨。
这个系统的优点在于按需供墨，可以长时间使用，而且墨膜表面不干结，同时可以给多个印刷机供墨。
供墨原理如图3所示，主要组成即泵站管路系统和加墨系统。
泵站的作用是将油墨从墨桶或墨罐泵出，管路墨量消耗计量系统的作用是利用高精度计量头计量墨量消耗；加墨系统主要是保证油墨的供给。
局部供墨供墨系统通过分区墨斗给各个印刷单元供墨，其供墨量取决于印版表面图文部分面积的大小，即：根据在印刷方向上印版墨区的宽度范围内图文的面积覆盖率来设置各个墨区。
实际操作时，通过改变墨斗螺杆的旋转角度来调节墨斗墨区的墨缝宽度(基于图文面积覆盖率的平均值)，并且控制供墨量，使之适应印版的图文情况。
分区墨量的预设经历了一个由人工调节到自动调节的演变过程。
人工调节是由操作人员直接在墨斗上手工操作，一个单元接着一个单元地依次进行，调节过程非常费时。
另外，人工预设调节是操作人员凭借操作经验和对墨区墨量的视觉预测所做出的对墨区墨缝宽度的设置，调节的精度不高。
直到1982年印版阅读机的发明，才取得了减少印刷准备时间的实质性进步。
采用印版阅读机，可以在装版前自动测量印版各个墨区的油墨需求量，据此再控制墨斗墨区的墨缝宽度。
海德堡速霸C102胶印机电气控制系统解说
海德堡速霸CD102胶印机电气控制系统解说20世纪80年代初期和末期，海德堡公司先后推出了CPC（Computer Print Control）计算机印刷控制系统和世界首创的用于监测、控制和诊断印刷机的全数字化电子系统——CP Tronic(CP窗)印刷机中央控制系统。
CPC和CP窗的结合使用（如图1所示），大大提高了印刷机操作的简便性和可靠性，使得海德堡胶印机设计更加完善。
20多年来，海德堡C PC系统经过不断改进发展，形成了包括CPC1给墨量和套准电子遥控装置、CPC2印刷质量控制系统、CPC3印版图像阅读器和CPC4自动套准控制装置的系列组件。
1999年，CP窗衍生出了为因特网用户服务的CP2000系统。
该系统将CP窗的全数字化整机遥控和CPC1-04的即时供墨、套准遥控系统整合于一体，不仅保留了CP窗独立于选定文字的图形显示系统，并为最终实现用户服务中心的远程遥控诊断奠定了技术基础。
作为印刷设备电气维修人员，要想在印刷机出现电气故障时快速及时地排除故障、解决问题，就必须了解和熟悉印刷机的电气控制系统。
下面就以我厂2000年引进的标准配置CPC1-04遥控系统和CP窗系统的海德堡Speedmaster(速霸)CD102-4四色对开胶印机为例，分析该机的电气控制系统。
一、CPC1-04遥控系统CPC1-04遥控系统（如图2所示）是海德堡CPC系统的基础，可在带显示屏的控制台上对所有调墨机构和印版滚筒的调整机构进行遥控，并配有光笔(6)、作业存储器(5)和与CP窗匹配的图形等离子监视器(15)。
(10)是墨区LED显示屏和墨量调节按钮。
LED显示屏可显示墨斗辊上墨膜厚度分布，CPC通过电位器把实际墨量位置的数据反馈到LED显示屏上。
按下“＋”或“－”按钮即可调节墨斗刀片与墨斗辊的间隙，以增加或减少墨量。
此外，还可以用光笔直接在墨区LED显示屏上预调墨量。
给墨量的数据可通过作业存储器记录到磁盘上，便于以后重印此种产品时调用。
海德堡速霸CD102胶印机电气控制系统解说
海德堡速霸CD102胶印机电气控制系统解说20世纪80年代初期和末期，海德堡公司先后推出了CPC（Computer Print Control）计算机印刷控制系统和世界首创的用于监测、控制和诊断印刷机的全数字化电子系统——CP Tronic(CP窗)印刷机中央控制系统。
CPC和CP窗的结合使用（如图1所示），大大提高了印刷机操作的简便性和可靠性，使得海德堡胶印机设计更加完善。
20多年来，海德堡C PC系统经过不断改进发展，形成了包括CPC1给墨量和套准电子遥控装置、CPC2印刷质量控制系统、CPC3印版图像阅读器和CPC4自动套准控制装置的系列组件。
1999年，CP窗衍生出了为因特网用户服务的CP2000系统。
该系统将CP窗的全数字化整机遥控和CPC1-04的即时供墨、套准遥控系统整合于一体，不仅保留了CP窗独立于选定文字的图形显示系统，并为最终实现用户服务中心的远程遥控诊断奠定了技术基础。
作为印刷设备电气维修人员，要想在印刷机出现电气故障时快速及时地排除故障、解决问题，就必须了解和熟悉印刷机的电气控制系统。
下面就以我厂2000年引进的标准配置CPC1-04遥控系统和CP窗系统的海德堡Speedmaster(速霸)CD102-4四色对开胶印机为例，分析该机的电气控制系统。
一、CPC1-04遥控系统CPC1-04遥控系统（如图2所示）是海德堡CPC系统的基础，可在带显示屏的控制台上对所有调墨机构和印版滚筒的调整机构进行遥控，并配有光笔(6)、作业存储器(5)和与CP窗匹配的图形等离子监视器(15)。
(10)是墨区LED显示屏和墨量调节按钮。
LED显示屏可显示墨斗辊上墨膜厚度分布，CPC通过电位器把实际墨量位置的数据反馈到LED显示屏上。
按下“＋”或“－”按钮即可调节墨斗刀片与墨斗辊的间隙，以增加或减少墨量。
此外，还可以用光笔直接在墨区LED显示屏上预调墨量。
给墨量的数据可通过作业存储器记录到磁盘上，便于以后重印此种产品时调用。
海德堡印刷机操作手册
xxxxxxxxxxxxxxx股份有限公司印刷车间海德堡四开五色平版印刷机操作指导书文件编号：文件版本：发放号码：受控状态：生效日期：编制：审核：批准：一、目的二、适用范围三、应作文件四、生产设备五、胶印简单流程图六、技术参数七、劳动安全及生产要求八、设备操作与保养1、目的本操作指导书为设备操作人员操作海德堡四开五色平版印刷机进行相关的质量检验提供工作指导。
2、适用范围本操作指导书适用于xxxxxxxxxxxxx股份有限公司海德堡四开五色平版印刷机，胶印设备。
3、应用的文件《海德堡四开五色平版印刷机使用说明书》4、生产设备德国海德堡机械有限公司所生产四开五色平版印刷机介质电压：380V 额定电流：30A频率：50HZ 气压：≥6kg/c㎡温度: 18oC—25oC; 相对温度:45%—65%5、胶印简单生产流程图6、技术参数印刷材料：最大纸张尺寸：600*740mm （尺寸F）530*740mm(尺寸C) 最小纸张尺寸：210*350mm 最大纸张厚度：油墨/上光：6.2.1 只能够使用单张纸胶印机专用印刷油墨和上光材料。
6.2.2 上光装置中只允许使用水基分散上光液，在使用紫外线上光液时，则需要使用专手型印刷机型。
自动清洗装置使用清洗液只允许使用具有下列特性的清洗液：闪点至少达到55℃。
苯含量要低于%二甲苯和混合二甲苯的仿量小于1%芳香烃物质含量（＞Cg）小于1%清洗剂中不得带有氯化烃，氯化氟代烃，共同点烯，h-已烷，二胺和酰胺。
清洗剂和溶剂：要使用其闪点至少不55℃的清洗剂和溶剂。
噪声释放量：输纸机的噪声等线为84 dB(A)输纸机控制台处的噪声等级为：82dB(A)高纸堆收纸机上的噪声等级为：83 dB(A)纸堆的最大重量：输纸机重量：1000kg收纸机重量：1000kg7、劳动安全要求应遵守公司内部的劳动安全条例。
注意：所有设备操作人员必须经过培训。
生产过程中无特殊情况不得退出生产界面，不得随意改动设备生产参数如需调整生产参数则必须报告当班领班或主管（助理）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海德堡印刷机自动控制系统
标签：印
分类：印刷品质量检测与控制
刷
质量
检测
控制
海德堡
海德堡印刷机自动控制系统
1 CPC控制系统
海德堡公司的计算机印刷控制系统即CPC (Computer Printing Control)系统，是海德堡应用于平版印刷机上，用来预调给墨量、遥控给墨、遥控套准以及监控印刷质量的一种可扩展式的系统。
该系统有墨量和套准控制装置CPC1、印刷质量控制装置CPC2、印版图像阅读装置CPC3、套准控制装置CPC4、数据管理系统CPC5。
系统组成如图1所示。
图 1 CPC系统组成
1.1 CPC1印刷控制装置
海德堡CPC1印刷控制装置由遥控给墨装置和遥控套准装置组成，它具有三种不同的型号，代表三个不同的扩展级数。
1.1.1 CPC1-O1这是基本的给墨和套准遥控装置
该装置通过控制台上的按键对墨斗电机进行控制实现墨量的调节，对套准电机进行控制实现多色印刷的套准。
图 2 CPC1-01控制台
1.1.1.1 墨量的控制
海德堡印刷机在轴向上将墨辊分为32个（对开印刷机，四开机则为20个）区域，每个墨区的宽度为32.5mm，在对印刷机组进行墨量调节时，可通过调节单个的墨区墨量来实现。
在CPC1-O1的控制台上，设有控制微电机的32组调节按键7，分别对应于32个墨区。
每组有两个按键，上面的按键为加墨按键，下面的按键为减墨按键。
按键的上方为墨量显示器，与调节按键一样也有32组，分别对应着32个墨区，并且每一组显示器都由16个发光二极管组成，用于显示该区域墨膜的
厚度，调节的范围在0～0.52mm内，每一小格代表0.01 mm。
整个墨斗出墨量的调节，可以通过控制台上的按键3改变墨斗辊间歇回转角度的大小来实现。
墨斗辊回转角度的调节
也是通过微电机控制的，回转角度的大小可以在按键上方的显示器上显示，这时显示的数值为实际回转角度与最大回转
角度的百分数，如显示器显示“45”表示墨斗辊的实际回转角度为最大转角的45％，调节精度为最大回转角的1％。
1.1.1.2 套准的控制
控制台上有两组按键用于控制印版滚筒轴向和周向的套准，控制过程是通过安装在印版滚筒轴端的微电机实现的。
同样，控制调整的数值可以在各自按键的上方显示出来，调节精度为0.01 mm,调节范围为±2mm。
在控制台上用放大镜观察印样的十字套准线，确定各色的套准误差。
然后通过机组选择按键选择对应的机组，并通过套
准控制键进行调节。
1.1.2 CPC1-02
CPC1-02除了具有CPC1-O1的所有功能以外，还增加了盒式磁带装置、光笔、墨膜厚度分布存贮器和处理机等。
使用
光笔在墨量显示器上划过，就可以把当前的墨膜厚度分布情况以数据形式记录并存贮到存贮器当中，需要时只需调出就
可直接使用。
CPC1-02的盒式磁带装置可以调用由CPC3印版阅读装置提供的预调数据，因此可以将给墨量迅速地调整到设定的数值，从而缩短了准备工作时间，提高了生产效率。
图 3 CPC1-02控制台
1.1.3 CPC1-03
这是CPC1装置的又一种扩展形式，它提供了手动控制、随动控制和自动随动控制等多种控制方式，可以通过数据线
与CPC2印刷质量控制装置相连，将CPC2装置测得印品上每个墨区的墨层厚度转换成墨量调整值，并将其与设定的数值
进行比较，再根据偏差值进行校正，从而更快、更准确地达到预定的数值。
1.1.4 CPC1-04
CPC1-04为海德堡印刷机另一种新型墨量及套准遥控系统，可完全取代原先的CPC1- 02和CPC1-03装置，并兼容了其所有功能。
这种新型的控制系统的信息显示采用与海德堡的CP-tronic相同的等离子显示器，而且操作和显示方式也与CP-tronic类似，因而使CPC与CP-tronic的系统联动控制更加简便。
CPC1-04系统中功能也进一步丰富多样，信息以图像表示，与CP窗系统相似，使印刷控制与故障诊断等操作更趋简捷，提高了工作效率。
CPC1-04系统整机套准遥控由一组单独控制键操作，程序更加合理。
