01常见的三种力
300
1三种常见力的性质
1.一人站在体重计上称体重，保持立正姿势称得体重为G ，当其缓慢地把一条腿平直伸出台面，体重计指针稳定后读数为G /，则（ ） A ．G ＞G / B ．G ＜G / C ．G ＝G /’ D ．无法判定
2.如图所示，一容器内盛有水，容器的下方有一阀门k ，打开阀门让水从小孔慢慢流出，在水流出的过程中，水和容器的共同重心将（ ） A ．一直下降 B ．一直上升 C ．先升高，后降低 D ．先降低，后升高
3.某种汽车的制造标准是车身在横向倾斜300角时不翻倒，如图所示。
若车轮间距离为2m ，那么车身重心G 离斜面的高度应不超过多少米？
4.在图中，a 、b （a 、b 均处于静止状态）间一定有弹力的是（ ）
A
B
A A B
B A B
C A B
D
5.如图所示中的球和棒均光滑，试分析它们受到的弹力。
6.如图所示，一根弹性杆的一端固定在倾角为300的斜面上，杆的另一端固定一个重力为2N 的小球，小球处于静止状态时，弹性杆对小球的弹力（ ） A ．大小为2N ，方向平行于斜面向上 B ．大小为1N ，方向平行于斜面向上
C ．大小为2N ，方向垂直于斜面向上
D ．大小为2N ，方向竖直向上
7.如图所示，小车上固定着一根弯成α角的轻杆，杆的另一端固定一个质量为m 的小球，试分析下列情况下杆对球的弹力的大小和方向： ①小车静止；
②小车以加速度a 水平向右加速运动。
8.原长为16cm 的轻质弹簧，当甲、乙两人同时用100N 的力由两端反向拉时，弹簧长度变为18cm ；若将弹簧一端固定在墙上，另一端由甲一人用200N 的拉，这时弹簧长度变为 ___________cm ，此弹簧的劲度系数为 ___________ N/m ．
9.如图所示，A 、B 是两个物块的重力分别为3N 、4N ，弹簧的重力不计，整个装置沿竖直向方向处于静止状态，这时弹簧的弹力F = 2N ，则天花板受到的拉力和地板受到的压力有可能是（ ）双选
A ．天花板所受的拉力为1N ，地板受的压力为6N
B ．天花板所受的拉力为5N ，地板受的压力为6N
C ．天花板所受的拉力为1N ，地板受的压力为2N
D ．天花板所受的拉力为5N ，地板受的压力为2N
10.一根大弹簧内套一根小弹簧，大弹簧比小弹簧长0.2m ，它们的下端平齐并固定，另一端自由，如图所示．当压缩此组合弹簧时，测得弹力与弹簧压缩量的关系如图所示．试求这两根弹簧的劲度系数k 1和k 2
11.如图所示，长5m 的水平传送带以2m/s 的速度匀速运动，物体与传送带间的动摩擦因数为μ=0.1。
现将物体轻轻地放到传送带的A 端，那么，物体从A 端到B 端的过程中，摩擦力存在的时间有多长？方向如何？
/m
12.如图，质量均为m 的两物体 A 、B 置于光滑水平面上，在水平力F 作用下以加速度a 做匀加速直线运动，A 是否受摩擦力？如有，大小和方向如何？
13.如图所示，表面粗糙的固定斜面顶端安有滑轮，两物块P 、Q 用轻绳连接并跨过滑轮（不计滑轮的质量和摩擦），P 悬于空中，Q 放在斜面上，均处于静止状态。
当用沿斜面向上的力推Q 时，P 、Q 仍静止不动，则（ ） A ．Q 受到的摩擦力一定变小 B ．Q 受到的摩擦力一定变大 C ．轻绳上拉力一定变小 D ．轻绳上拉力一定不变
14.如图所示，质量为m ，横截面为直角三角形的物块ABC ，∠ABC =α，AB 边靠在竖直墙面上，F 是垂直于斜面BC 的推力，现物块静止不动，则摩擦力的大小为_________。
题14图 题5图
15.如图所示，用跟水平方向成α角的推力F 推重量为G 的木块沿天花板向右运动，木块和天花板间的动摩擦因数为μ，求木块所受的摩擦力大小。
16.如图，水平园盘上放一木块m ，木块随着园盘一起以角速度ω匀速转动，物体到转轴的距离为R 。
物体受到的摩擦力为多大？方向如何？
C
17.如图所示，质量为m 的木块在置于桌面上的木板上滑行，木板静止，它的质量M=3m 。
已知木板与木板间、木板与桌面间的动摩擦因数均为μ。
则木板所受桌面的摩擦力大小为：（ ） A ．μmg ； B ．2μmg ； C ．3μmg ； D ．4μmg 。
18.如图，质量为m 的物体A 放在质量为M 的物体B 上，B 与弹簧相连，它们一起在光滑水平面上做简谐运动，运动过程中A 、B 间无相对运动。
设弹簧的劲度系数为k 。
当物体离开平衡位置的位移为x 时，求A 、B 间的摩擦力的大小。
19.长直木板的上表面的一端放置一个铁块，木板放置在水平面上，将放置铁块的一端由水平位置缓慢地向上抬起，木板另一端相对水平面的位置保持不变，如图所示．铁块受到摩擦力f 木板倾角θ变化的图线可能正确的是（设最大静摩擦力的大小等于滑动摩擦力大小）：（
）
20.如右图所示，用一水平推力F=kt(k 为常数，t 为时间)把重为G 的物体压在足够高的平直的竖直墙上，则从t=0开始，物体受到的摩擦力随时间的变化图像是下图中的(B)
A
π
6
π2
0π2
π6
B
π2
π4
C
π2
π4
D
G A
G
B
G
C
G
D
v。
三力测试考试题目及答案
三力测试考试题目及答案1. 描述牛顿第一定律的内容。
答案：牛顿第一定律，也称为惯性定律，指出在没有外力作用的情况下，一个物体将保持静止或匀速直线运动的状态。
2. 简述重力加速度的值及其单位。
答案：重力加速度的值约为9.8米每秒平方（m/s²），在地球表面附近，这个值几乎保持不变。
3. 列出三种常见的力的类型。
答案：常见的三种力的类型包括：摩擦力、重力和弹力。
4. 阐述动量守恒定律的基本原理。
答案：动量守恒定律表明，在一个封闭系统中，如果没有外力作用，系统总动量保持不变。
5. 说明什么是弹性碰撞，并给出一个例子。
答案：弹性碰撞是指在碰撞过程中，碰撞前后系统的动能和动量都守恒的碰撞。
例如，两个质量相等的台球在没有摩擦的理想平面上相撞，碰撞后它们会交换速度。
6. 描述胡克定律的内容及其数学表达式。
答案：胡克定律描述了弹性物体在受到力的作用时，其形变与施加的力成正比。
数学表达式为：F = -kx，其中F是力，k是弹簧常数，x是形变量。
7. 简述能量守恒定律的意义。
答案：能量守恒定律表明，在一个封闭系统中，能量不能被创造或销毁，只能从一种形式转换为另一种形式，总能量保持不变。
8. 列出三种提高机械效率的方法。
答案：提高机械效率的方法包括：减小摩擦、使用更轻的材料以及优化机械设计以减少不必要的能量损失。
9. 计算一个物体在自由落体运动中，从10米高处落下所需的时间，假设重力加速度为9.8 m/s²。
答案：使用公式t = √(2h/g)，其中h为高度，g为重力加速度，代入数值得到t = √(2*10/9.8) ≈ 1.43秒。
10. 解释什么是向心力，并给出一个例子。
答案：向心力是使物体沿圆周路径运动的力，它始终指向圆心。
例如，当一辆车在圆形轨道上行驶时，车辆受到的向心力是由轮胎与地面之间的摩擦力提供的。
人教版2019高中物理必修第一册第三章《相互作用——力》章末复习(复习课件)32张ppt
4、检查：防止错画力、多画力、漏画力。
A
FN
Ff
F1
θ F2
G
05 作用力、反作用力与平衡力的比较
共同点
作用力和反作用力
平衡力
大小相等，方向相反，作用在一条直线上
作用
区 物体
作用 时间
力的
别 性质
作用 效果
作用在不同物体上 同时产生，同时 变化，同时消失
一定相同
不可抵消，不能求合力
作用在同一物体上 不一定同时产生，但 同时变化，同时消失
用
产生原因：由于 地球的吸引 而使物体受到的力
力
力学中 常见的 三种力
①
重力
方向：__竖__直__向__下_ 大小：G＝ mg 重心：重心是重力的 等效
作用点，形状规则、质量分布均
匀的物体的重心在 几何中心 ，物体的重心不一定在物体上
——
一0、2 知知识清识单清单
产生条件：物体直接接触；接触处发生 弹性 形变
B．弹簧的劲度系数是2×103N/m
C．当弹簧受F2＝800N的拉力作用时，弹簧伸长量x2＝80cm
D．当弹簧伸长量x1＝20cm时，拉力F1＝200N
【参考答案】B
课堂练习
【练习4】（多选）如图所示，C是水平地面，A、B是两个长方形物块，F是
作用在物块B上沿水平方向的力，物体A和B以相同的速度做匀速直线运动。
由此可知，A、B间的滑动摩擦系数μ1和B、C间的滑动摩擦系数μ2有可能是
A．μ1=0,μ2=0
B．μ1≠0,μ2=0
C．μ1=0,μ2≠0
D．μ1≠0,μ2≠0
【参考答案】CD
课堂练习
【练习5】如图所示，垂直墙角有一个截面为半圆的光滑柱体，用细线拉住的 小球静止靠在接近半圆底端的M点。通过细线将小球从M点缓慢向上拉至半 圆最高点的过程中，细线始终保持在小球处与半圆相切。下列说法正确的是
01常见的三种力A

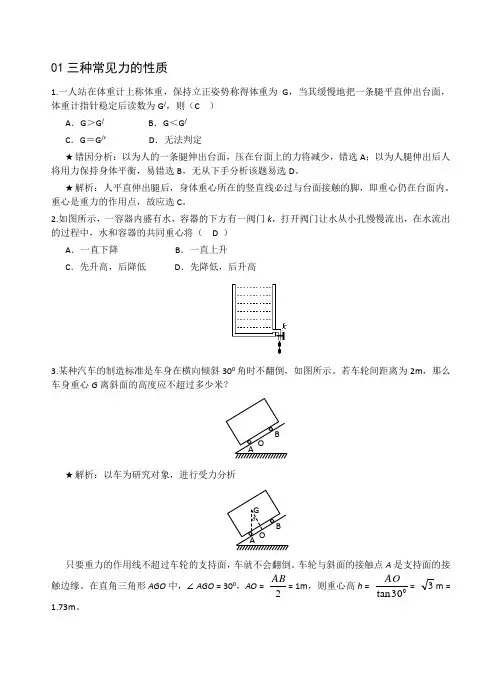

01三种常见力的性质1.一人站在体重计上称体重，保持立正姿势称得体重为G ，当其缓慢地把一条腿平直伸出台面，体重计指针稳定后读数为G /，则（C ）A ．G ＞G /B ．G ＜G /C ．G ＝G /’ D ．无法判定★错因分析：以为人的一条腿伸出台面，压在台面上的力将减少，错选A ；以为人腿伸出后人将用力保持身体平衡，易错选B ，无从下手分析该题易选D 。
