刀具图面是右面的图形
我们设计的刀具（包括圆刀，平刀）没有特殊说明都是刀背图，（即产品的正视图）；对于形状为非对称的产品刀具设计，要特别注意这一点。
模切工程师要考虑的因素：
1 材料: 选材的 标准是市场通用率高，货源充足，质量稳定，价格相对便宜的物料，也可选仓库有大量库存的物料，或独有的主材料合作伙伴。模切时要充分考虑到 材料的 厚度，硬度，易变形度，溢胶程度等，是否适合模切，该怎样模切等问题。 2 产品的形状结构和料带排布图:在满足客户的使用要求时，要尽量适合模切加工，有些产品设计时曲线过于繁琐，难以成形，或有微孔，小细条或细缝等难以加工或难以保证精度，不具有量产性，一定要尽早提出，给出修改意见。 3设备和刀具:根据产品的特点和生产量的大小，选择合适的设备和刀具，目的是充分发挥设备的效益，要兼顾刀具的使用寿命和成本，调试的难度和效率等。 4 工艺:要简单合理，稳定性高，材料利用率高，排废难度要小。特别是多层复杂的产品，模切和排废的工艺很重要，如果掌握不好，很有可能做不出产品或造成浪费率及刀具维修率很高。 总结：好的工艺工程师必须有良好而翔实的材料知识，对模切产品的结构和排布有清晰的概念，对模切所用的设备工艺和刀具要非常了解，要集思广益，鼓励思考，模拟演练和创新。同时，从实际和学写中不断汲取总结经验教训是十分重要和必要的。
2 双刀工艺：双刀工艺一般用在单刀不能完成的工艺，产品稍复杂的产品。值得注意的是，在两把刀对位的地方将不可避免的出现毛边的情况，一般胶/木板刀的公差为0.1mm 的，雕刻类刀的公差为0.05mm，平刀主要为轴孔对位，圆刀为十字线对位。而对位公差有0.05mm的公差。一般情况下凹边对客户的影响不大，所以尽量避免凸边。如图所示，通常开刀模时，手柄位置的模切刀线分别切入成品0.1mm和0.5mm左右,以保证衔接。如图所示常见的对位和上下模刀。
设计工程知识点
设计工程知识点设计工程是一门综合性学科，既融合了理论知识，又需要实践经验的支持。
在设计工程中，有一些重要的知识点是设计师必须掌握的。
本文将介绍一些设计工程的知识点，包括软件设计原则、设计流程、设计评估以及设计项目管理等方面。
一、软件设计原则1. 单一职责原则：一个类只负责一个功能，避免类的职责过于庞大。
2. 开放封闭原则：软件实体（类、模块、函数等）应该对扩展开放，对修改封闭。
3. 里氏替换原则：子类对象应该能够替换父类对象，而不影响程序的正确性。
4. 接口隔离原则：客户端不应该依赖它不需要的接口，一类接口最好只服务于一个子模块或者一个业务逻辑。
5. 依赖倒置原则：高层模块不应该依赖于底层模块，二者都应该依赖于抽象。
二、设计流程1. 确定需求：与用户充分沟通，明确用户的需求和期望，避免后期修改和重做。
2. 初步设计：在需求的基础上，进行功能划分和架构设计，确定系统的基本框架。
3. 详细设计：对系统进行细致的设计，包括数据库设计、界面设计、模块设计等。
4. 开发实现：根据设计文档，进行编码和开发，实现系统的各个功能模块。
5. 测试调试：对开发完成的系统进行测试，并进行调试和修复问题，保证系统的稳定性和安全性。
6. 上线部署：将开发完成的系统部署到生产环境中，进行全面运行和监控。
三、设计评估1. 用户体验评估：通过用户调研和用户测试，评估系统的易用性和用户满意度。
2. 性能评估：对系统进行负载测试和压力测试，评估系统的性能指标，如响应时间、处理能力等。
3. 可靠性评估：通过故障注入、故障恢复测试等手段，评估系统的可靠性和容错性。
4. 安全评估：对系统进行安全测试，评估系统的安全性，包括数据安全、访问控制等方面。
5. 可维护性评估：评估系统的可维护性和可扩展性，包括代码可读性、模块解耦等。
四、设计项目管理1. 项目计划：明确项目的目标、范围、时间和资源等，制定项目计划，并进行合理的任务分解和排期。
2. 项目团队管理：组建合适的项目团队，明确团队成员的职责和角色，进行有效的团队管理和沟通。
工程设计知识整理
总体设计000.设计说明中，几类几级是何含义？000.设防烈度和抗震等级的含义差别？000.烈度和震级的差别？000.着手方案设计的成熟条件？000.着手工程设计的成熟条件？000.初期下现场，各专业需要的条件都有哪些？000.各专业的图纸内容都有哪些？都和建筑学专业发生何等联系？000.建筑基地不与道路红线邻接，通路如何规定？000.城市五线定义？红线有关法规或详细规划确定的建筑物、构筑物的基底位置不得超出的界线。
（我们接触最多的。
）蓝线保护水资源的界线（顾名思义，水是蓝色的。
)绿线保证城市绿化用地界线(顾名思义)紫线历史文化街区和历史建筑保护界线黄线城市基础设施用地控制线（道路、车站、机场、污水处理厂等）000.用地红线和道路红线涵义有何差别？用地红线：建筑工程项目用地的使用权属范围的边界线。
针对项目用地言；道路红线：城市规划所确定的城市道路用地的边界线。
针对城市道路言。
000.住宅的防视线干扰视距限制是多少？000.建筑高度有几种针对性涵义？000.400m田径跑到的尺寸？000.游泳池的平面尺寸及剖面形状。
000.住宅及公共服务项目居室日照标准。
000.高层对高层，高层对多层，多层对多层防火间距。
13m、9m、6m。
000.尽端回车场常见尺寸有三：12x12，15x15，18x18，都适用于何种情况。
以上三者均指消防回车场。
12x12 《建规》规定15x15 《高规》规定18X18 大型消防车使用时000.方案阶段，公建的停车位数量如何确定？000.机动车出入口视线要求。
000.新建小区和旧区改造的绿地率。
000.竖向设计的最小坡度。
000.场地错台布置与否的坡度界限。
000.深根乔木的种植土深度和排水层厚度。
000.排水层构造原理。
地下室000.建筑的防水等级都如何规定？000.S6,S8是什么意思？000.地下室防水的构造种类？屋面防水的构造种类？000.SBS，APP有什么差别？000.散水、泛水、滴水，防潮的含义？女儿墙泛水高度如何确定？000.建筑高度突破32m时，出现哪些技术措施上的变化？000.消防控制室、消防水泵房的措施规定。
工程设计基础知识和心得
围墙大门及守卫室布置图，管线综合图，绿化设计图，铁路设计图，装置竖向布置图。
01
装置布置及配管：主要包括装置平面布置图；装置竖面布置图，装置区域划分图，管道平面布置图，管道布置详图，管段图，伴热管道布置图，管道支吊架图，特殊管件图，界区管道交接点图，管道静电接地图，管道拆除图，综合材料表，管道支吊架汇总表，弹簧支架一览表，管道伴热索引表，特殊阀门规格书，非标准管道附件规格书。
详细工程设计文件应依据项目合同、批复确认的基础工程设计文件和设计基础资料进行编制。
详细工程设计主要内容：
详细工程设计是在基础工程设计的基础上进行的，其内容和深度应满足通用材料采购、设备制造、工程施工及装置投产运行的要求。
工艺、设备、仪表、电气、电信、分析（略）
总图运输：主要包括总平面布置图，竖向布置图，场地平整图，道路及明沟排雨水布置图，
总体设计
协调行政生活设施。
五确定：确定总工艺流程；
确定总平面布置；
确定总投资；
确定总定员；
确定总进度。
总体设计
总体设计
基础工程设计文件应依据合同、批准的总体设计或可行性研究报告、工艺设计包和设计基础资料进行编制。
基础工程设计文件的深度，应达到能满足业主审查、工程物资采购准备和施工准备、开展详细工程设计的要求；供政府行政主管部门审查的“安全设施设计专篇”、“消防设计专篇”“环保专篇”、“职业卫生专篇”、“节能专篇”、“抗震设防专篇”
总图运输：包括的文件主要有总图运输设计说明，总图运输设计规定，装置位置图，总
基础工程设计主要内容：
基础工程设计
1
基础工程设计
基础工程设计
消防：设计文件主要包括消防设计说明，消防水管道平面布置图，消防设施平面布置图，消防水管道及仪表流程图，消防水泵站布置图，其它消防设施管道及仪表流程图和布置图，主要设备材料表。
工程设计总结
工程设计总结工程设计是一项关键的任务，它涉及到开发新产品、修复现有设施以及改善工艺流程等方面。
在这个复杂而精细的过程中，工程师们需要运用他们的专业知识和技能，以满足客户的需求并达到预期的目标。
在这篇文章中，我将总结我在工程设计过程中的一些经验和教训。
1. 理解客户需求在工程设计过程中，理解客户需求是至关重要的。
客户需求可能会有所不同，因此工程师需要与客户进行充分的沟通和了解。
仅仅依靠自己的假设和推测很容易导致设计的失误和偏差。
与客户密切合作，明确需求和目标，可以确保设计方案的准确性和有效性。
2. 结合实际情况在进行工程设计时，考虑实际情况是必不可少的。
工程设计不仅需要满足技术上的要求，还需要考虑到物料成本、可行性以及外部环境等因素。
将理论知识与实际应用相结合，可以提高设计方案的可持续性和可操作性。
3. 优化设计方案工程设计的一个重要目标是提供最优的解决方案。
通过对不同设计方案的评估和比较，可以找到最经济、高效的解决方案。
在优化设计方案时，需要综合考虑各种因素，包括性能指标、可行性、可维护性、安全性等。
通过不断地思考和改进，可以逐渐提高设计的质量和效率。
4. 考虑可持续发展在当今社会，可持续发展是一个重要的关键词。
在进行工程设计时，我们需要考虑到环境保护、资源利用和社会责任等方面。
例如，可以采用环保材料、节能设计和循环利用等措施来减少对环境的负面影响。
通过将可持续发展理念融入设计过程中，可以为未来打造更加可持续和可靠的工程。
5. 风险管理在工程设计过程中，风险管理是至关重要的。
工程项目可能面临诸多风险和挑战，如预算超支、技术难题、供应链问题等。
通过制定风险管理计划、进行风险评估和采取相应的风险应对措施，可以减少不确定性和最小化潜在损失。
及时应对风险，保障项目的成功实施。
总结起来，工程设计是一个需要综合各种技能和知识的复杂任务。
理解客户需求、结合实际情况、优化设计方案、考虑可持续发展以及进行有效的风险管理，都是工程设计过程中需要重视的方面。
模具设计知识总结（2）

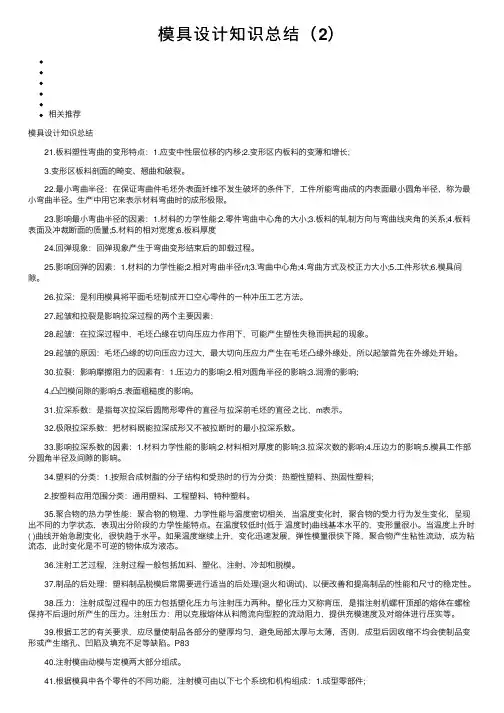

模具设计知识总结（2）相关推荐模具设计知识总结 21.板料塑性弯曲的变形特点：1.应变中性层位移的内移;2.变形区内板料的变薄和增长; 3.变形区板料剖⾯的畸变、翘曲和破裂。
