初中九年级(初三)物理探究串、并联电路中电压的规律
串并联电路中电压的规律人教物理九年级PPT课件
课堂检测
16.2 串、并联电路中电压的规律/
②在测L2两端的电压时，小明同学为了节省实 验时间，建议采用以下方法：
电压表所接的B接点不动，只 断开A接点，并改接到C接点 上。同组同学认为他的方法不 能测出L2两端的电压，原因是电压表的正负接线柱接反
课堂检测
16.2 串、并联电路中电压的规律/
（2）小华组同学在实验中使用两个规格相同的灯
电 压 规 律
串联电路中电源电压 等于各用电器两端电
压之和
表
达
U=U1+U2+……
式
并联电路
并联电路中电源两端电 压与各支路用电器两端
的电压相等
U=U1=U2=……
感谢您的聆听
压是___3___V,灯L2两端的
L1
L2
电压是___5____V。
V
S
课堂检测
16.2 串、并联电路中电压的规律/
4.在探究“串联电路电压的规律”实验中： (1)要用电压表测灯L2两端的电压，连接电路如图甲所示。图中 只有一根导线连错了，请你在连错的导线上划“×”，并用铅 笔画线表示导线将电路连接正确。
表达式：U=U1+U2+……
巩固练习
16.2 串、并联电路中电压的规律/
连接中考
例 如图所示，在探究“串联电路电压的关系”时，
闭合开关S后，电压表V1的示数
是2.5V，V2的示数是3.8V，则电
压表V3的示数是（ D ）
A．1.3V
B．2.5V
C．3.8V
D．6.3V
探究新知
16.2 串、并联电路中电压的规律/
(2)改正电路后，闭合开关。如图乙所示，电压表的示数为 _1_._2___V，若电源电压为3 V，则灯L1两端的电压是__1_.8___V.
16.2串并联电路中电压的规律(学用)(初三物理)
第2讲串、并联电路中电压的规律串联电路的电压规律：串联电路的总电压等于各部分电路两端的电压之和，U1=U2+U3.并联电路的电压规律：并联电路中，各支路两端电压相等且等于电源电压，U3=U1=U2.【重点】通过实验探究串、并联电路中电压的规律.【难点】在探究过程中认真观察,仔细分析,归纳得出恰当的结论.A1.在“探究串联电路电压特点”的实验中：（1）请在如图所示的虚线框中画出与图1所示的电路图，并在电路图中标上L1,L2.（2）某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为V.（3）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是.2.下面是小丽同学进行实验探究时的实物电路图（如图所示）和数据记录表.（1）如图所示，各图中电压表测量的对象是：甲________；乙________；丙________．（2）分析数据记录表，得出的结论是．（3）为什么进行了第一轮探究活动后，还要更换灯泡进行第二轮探究活动？3.按如图甲所示的电路图连接好电路，闭合开关，V 1,V 2指针指示的情况如图乙所示，请你判断：V 1选用了的量程，V 2选用了的量程，电灯L 1两端的电压为 .4.在如图所示的电路中，闭合开关S 后，电压表的示数将（ ）A.不变B.增大C.减小D.无法确定5.如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出U ab =3V,U bc =3V ，U ac =6V ，在表格中记录数据后，下一步应该做的是（ ） A ．整理器材，分析数据，得出结论B ．对换L 1 和L 2的位置，再测出一组电压值C ．改变电源电压，再测出几组电压值D ．换用不同规格的小灯泡，再测出几组电压值6.如图所示的电路，电源电压不变，对开关S 闭合后电压表所测电压及示数变化描述正确的是（ ）A.电压表测 L 1两端电压，示数变大B.电压表测L 1两端电压，示数变小C.电压表测L 2两端电压，示数变大D.电压表测L 2两端电压，示数变小7.如图所示是小楠为“探究串联电路中电压规律”时设计的实验电路，其中有两块表的指针偏转角度相同，则L 1和L 2的电压之比不可能为（ ）A.1：1B.1：4或4：1C.5:1或1：5D.2:18.将如图中的元件用笔画线代替导线连接起来，要求两节干电池串联，电灯L1与L 2串联，电压表V1测L1两端的电压，V2测L2两端的电压.9.如图甲所示的电池盒，盒外有三个连线柱A，B，C，盒内有三个5号电池插槽，六个接线柱a，b，c，d，e，f，部分连接好的导线已画出，如图乙中虚线表示.选接盒外不同接线柱，可从该电池盒获得1.5V，3V，4.5V三种输出电压.请你在图乙的虚线框内，用笔画线代替导线将三节干电池（用元件符号表示）连接起来，组成一个符合实际的电源，并满足下列要求：（1）A，B间电压1.5V（A为负极，B为正极）；（2）B，C间电压3V（B为负极，C为正极）；（3）A，C间电压为4.5V（A为负极，C为正极）.10.小刚和小丽用如图所示的器材探究串并联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同.（1）请用笔画线代替导线，连接实验电路.要求：L1和L2串联，电压表测量两灯串联后的总电压.（2）小刚用电压表测量L1两端的电压时，直接选用0-3V的量程，小丽说这样不行，规范的操作方法应该是.（3）他们在测量L 2两端的电压时，两灯突然熄灭， 电压表示数变为0.小刚用电压表检测L 1两端的电压，示数为电源电压，由此判断出L 1处的故障是；L 2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是.（4）他们排除故障后继续实验，得出了下表所示的一组数据.为了得出串联电路电压关系的普遍规律，他们还应当.11.如图所示电路，闭合开关S 后发现两灯均不发光，电流表指针几乎不动，电压表指针有明显偏转，则电路的故障可能是（ ）A.灯L 1短路B.灯L 1开路C.灯L 2短路D.灯L 2开路B1.如图所示，将电压表先后并联在AB 处、BC 处、AC 处，当开关S 闭合后，电压表读数最大时，是接在（ ） A ．AC 处 B ．AB 处 C ．BC 处 D ．三处一样大2.如图所示是利用电压表测量并联电路电压的三种接法，下列说法正确的是（ ）A ．（a ）（b ）的测量结果之和等于（c ）的测量结果B ．三种接法的测量结果是一样的C ．三种接法的测量结果都不相同D ．只有（a ）、（b ）两种接法的测量结果相同3.如图所示，电源电压保持不变，当S 2闭合时，电压表的示数（ ）B ．变小C ．不变D ．无法确定4.如图所示，某同学测电路中的电压，试分别指出在这个电路中：总电压L 2两端的电压分别是（ ）A. 4.8V ，1.2VB. 6V ，4.8VC. 6V ，1.2VD. 1.2V ，4.8V5.如图所示电路中，两个灯泡的规格相同. 只闭合S 1时，电压表的示数为U 1；只闭合S 2时，电压表的示数为U 2；若S 1，S 2同时闭合，电压表示数为U 3. 关于三个电压值的大小，判断正确的是（ ）A. U 1=U 2＞U 3B. U 1＞U 2=U 3C. U 1=U 3＞U 2D. U 1=U 3＜U 26.四只完全相同的灯泡串联后直接接在某一电源两端而正常发光，用电压表测出一只灯泡的两端电压为3.8V ，则该电源电压约为；如果将四只灯泡并联在该电源两端，则可能出现的7.如图所示，电源电压保持不变，开关由断开到闭合时，电压表的示数.（选填“由小变大”“由大变小”或“保持不变”）8.如图所示是验证串联电路电压特点的实验器材，请用笔画线代替导线完成电路连接.要求：电压表测量L1两端电压，导线不能交叉.9.为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干.（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压.（2）电路连接正确后进行实验，某小组分别测出灯L1，L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为V.根据这组数据，该小组得出并联电路中电压的规律.你认为实验的疏漏之处是.（3）小华发现，实验中电压表示数明显小于电源电压，他认为产生这一现象的原因是导线有电阻，为了验证猜想是否正确，闭合开关后，小华又测出了电池组两端的电压为2.65V. 由此可以判断，导线有电阻（选填“是”或“不是”）电压表示数明显小于电源电压的主要原因，理由是.【基础巩固】1.在探究串联电路电压关系实验中,物理实验小组按如图所示的电路测得V的示数是3.8V,V1的示数是2.3V,V2的示数应为()A.1.5VB.3.8VC.2.3VD.6.1V2.如图甲乙两电路,已知甲图V1的读数是3V,V2的读数是V;若乙图V1的读数是4V,V2的读数是5 V,则V的读数是V.3.如图所示的电路,电压表V1的示数为4.5V,则灯L1两端的电压为,电压表V2的示数是,电源电压是.4.小华同学将两只电压表接入由两只小灯泡组成的串联电路中,如图所示.闭合开关后,电压表V1的示数为0.5V,V2的示数为1.8V.则小灯泡L1两端的电压是V,L2两端的电压是V,电源电压是V.【能力提升】5.如图所示的电路图,开关S接到a时,电压表示数为9V,开关S接到b时,电压表示数为4V,下列说法不正确的是()A.电源电压为9VB.灯L1两端的电压为4VC.灯L2两端的电压为4VD.灯L1和灯L2的总电压为9V6.如图所示的电路中,闭合开关,电压表V1的示数是7.5V,电压表V2的示数为9V,若电源电压为12V,则L2两端电压是()A.4.5VB.5.5VC.3VD.2V7.如图所示,闭合开关S,V1,V2,V3的示数分别为8V,9V,4V,则L1,L2,L3两端的电压分别是、、.【拓展探究】8.一串小彩灯,规格都是“4V0.2A”,每个小彩灯的结构如图所示.在正常情况下,细金属丝由于表面有一层氧化铜而与灯丝支架不导通,若加上200V以上电压时,氧化铜被击穿,细金属丝与灯丝支架导通.若将这种规格的小彩灯接入220V电路中,为使小彩灯正常发光,请通过计算说明:(1)应串联多少个小彩灯?(2)若其中一个小彩灯的灯丝被烧断,其他小彩灯是否还能发光?为什么?课程顾问签字： 教学主管签字：注：每节课内容需满足课堂2H使用。
课时16.2串并联电路中电压的规律九年级物理全一册讲义(人教版)
课时16.2串、并联电路中电压的规律（帮课堂）（解析版）【学习目标】1.通过实验探究串联电路中的电压规律，认识串联电路电压规律；2.提高连接电路的能力，分析实验，掌握规律，并能运用规律解决问题；3.通过实验探究并联电路中的电压规律，认识并联电路电压规律；4.进一步提高对电压表使用与电压测量的理解。
【知识导图】【基础知识】知识点一、串联电路的电压规律1.实验探究串联电路中用电器两端电压与电源两端电压的规律提出问题两个或两个以上用电器组成的串联电路中，各用电器两端电压与电源两端电压有什么关系猜想与假设（1）与串联电路电流关系一样，处处相等；（2）各用电器两端电压之和可能等于电源两端的电压；（3）各用电器两端的电压可能与电源两端的电压相等设计实验分别按甲、乙、丙所示电路图连接实物电路，其中两灯泡规格相同，测出A、B间的电压U AB，B、C间的电压U BC，A、C间的电压U AC，并分析三者间有何关系；换用不同规格的小灯泡重复实验，观察上述关系是否仍然成立。
进行实验与收集证据（1）调节电压表指针归零；（2）按照电路图连接好实物电路，并检查电路是否连接无误；（3）分别将电压表接在A和B、B和C、A和C两点，将测得的电压记录在数据表格中；（4）换用不同规格的小灯泡，重复上述步骤实验次数A、B间电压U1/V B、C间电压U2/V A、C间电压U/V1 1.5 1.5 3.02 1.8 1.2 3.03 2.1 0.9 3.0……归纳总结（1）由实验数据可得：U=U1+U2；当两个灯泡规格相同时，U1=U2；当两个灯泡规格不同时，U1≠U2；（2）结论：串联电路中，电源两端电压等于各个用电器两端电压之和，即U=U1+U22.注意事项（1）连接实物电路图，可对照电路图按一定的顺序（从电源的“+”极到“”极或从电源“”极到“+”极），逐个顺次连接；（2）在连接实物电路过程中，开关要处于断开状态，防止电路出现短路而烧坏电源；（3）电压表要并联在被测电路两端，同时要注意让电流从“+”接线柱流入，从“”接线柱流出，并采用试触法选择合适的量程；（4）闭合开关进行实验之前，要检查电路的正确性，确定没有错误后，方可进行实验；（5）实验中，每次读数后，应及时断开开关，以节约用电；（6）记录实验数据时，要如实记录，不能随意改动数据，更不能“凑数”。
16.2串、并联电路中电压的规律(课件)- 2024—2025学年人教版物理九年级全一册
3.在下图所示的电路图中，不能用电压表正确测出灯Ll两 端电压的是（ 所 示 的 电 路 中 ， 闭 合 开 关 后 电 压 表 V1 的 示 数 为 2.5V ， 电 压 表 V2 的 示 数 应 为 ___2_.5____V ， 电 压 表 V 的 示 数 应 为 ___2_._5 __V。
(5)结论:并联电路的总电压等于各支路 两端的电压 。 (6)评估:上述实验中,小明只进行了两次测量,得出的结论具有偶然性 。 为了使实验结论具有普遍性,你将建议他换用 规格不同 的灯泡，进行多次实验。 (7)实验应用:如果电源电压为3V,那么根据探究的结论,灯L1两端的电压 3 V,灯 L2两端的电压为 3 V。
实验器材： 干电池、规格不同的灯泡、电压表、开关、导线若干 实验电路图：
实验步骤：
1.分别把电压表连在图甲L1、图乙L2和图丙电源两端，将实验测得的数据记录 在实验表格中。
2.换上另外两个规格不同的小灯泡，重复上面的实验步骤，再测量两次。
实验表格：
1 2 3
实验结论：
灯L1两端电压U1/v 灯L2两端电压U2/v 电源两端电压U/v
10.探究串联电路的电压关系的实验电路如图甲所示,下列说法正确的是( D )
A.电压表不可以直接接在电源两端测量电路两端总电压 B.选择电压表量程时，可以任意选择一个量程进行测量 C.测完L1两端的电压后，应先断开开关，再将电压表并联在BC两端 D.在测量L1两端电压时，电压表示数如图乙所示时，则应当对电压表调零
自主探究
一、探究串联电路电压的规律
提出问题：
猜想与假设： 电源两端电压等于串联电路中各用电器两端的电压。
实验器材： 干电池、规格不同的灯泡、电压表、开关、导线若干 实验电路图：
初三物理串并联电路中电压的规律
初三物理中串并联电路的电压规律
1.串联电路：在串联电路中，总电压等于各部分电路两端电压之和。
数学表达式为：U=U1+U2+U3+...+Un。
串联电路中的分压规律是，各用电器分得的电压与自身电阻成正比。
此外，串联电路中电流处处相等，这是串联电路的一个重要特点。
2.并联电路：在并联电路中，各支路两端的电压相等，且等于总电压。
数学表达式为：U=U1=U2=...=Un。
并联电路的一个重要特点是，干路电流等于各支路电流之和。
此外，并联电路的分流规律是，该支路电流的分配与各支路电阻成反比。
串并联电路中电压的规律课件人教版物理九年级
探究新知
（4）实验时，每次读完电压表示数，都应及时断开开 关。
（5）串联电池组两端的电压等于每节电池两端电压之 和。
探究新知
二、探究并联电路的电压规律 【提出问题】 如果两个或两个以上的用电器并联，那么各支路用电器 两端的电压与电源的关系如何？
L1
L2
探究新知
【猜想与假设】 在并联电路中，各支路用电器两端的电压可能相等，且 等于电源电压。
巩固练习
2．如图所示的电路中，闭合开关 S，已知电源电压为 6V，L1 两端的电压为 2 V，则下列说法中正确的是（ A ）。
A．电压表的示数为 2 V B．电压表的示数为 4 V C．电压表的示数为 6 V D．电压表的示数为 10 V
巩固练习
3．小明在研究“并联电路”特点时，用电流表测得通 过灯泡 L1、L2 中的电流分别为 1 A 和 2 A，则下列分析中正 确的是（ AB ）。
A．干路电流为 3 A B．L1 和 L2 两端的电压相同 C．L1 两端的电压小于 L2 两端的电压 D．并联电路中各支路电流一定不同
探究新知
【实验器材】 V L1 L2
L1
L2
S
探究新知
【实验过程】 （1）调节电压表指针，使之指零。 （2）按照电路图连接好电路，并检查电路连接是否正 确。 （3）分别用电压表测量 L1、L2、电源两端的电压。
探究新知
①测灯L1两端的电压。
②测灯L2两端的电压。
L1
L2
S
L1
L2
S
探究新知
③ 测电源两端电压。
④ 改变两个小灯泡的规格重做上述实验。
之间的电压）有什么关系？
灯泡 L1 两端的电压 U1/V （1）调节电压表指针，使之指零。
九年级物理串并联电路的电压规律
02 串并联电路中电压分布规 律
串联电路中电压分布原理
01
串联电路定义
在串联电路中，各元件依次相连，电流只有一条路径通过所有元件。
02
电压分布规律
在串联电路中，总电压等于各元件两端电压之和。即，如果每个电阻两
端的电压分别为U1、U2、U3...Un，则总电压U=U1+U2+U3+...+Un。
03
串并联电路符号表示方法
串联电路符号
在电路图中，串联电路元件用直线依次连接起来，表示电流 依次通过。
并联电路符号
在电路图中，并联电路元件用平行线连接起来，表示电流可 以分流通过。
实际生活中应用举例
串联电路应用
节日小彩灯、LED灯带等，通过串联方式实现单个元件的点亮与熄灭。
并联电路应用
家庭电路、教室照明等，通过并联方式实现多个用电器的独立工作。
并联电路中，当一个并联支路的电阻 发生变化时，会改变该支路的电流， 从而影响其他支路的电压分配。但整 个电路的总电压保持不变。
电源内阻对串并联电路电压影响
01
电源内阻会消耗一部分电压，使 得实际加在负载上的电压小于电 源电动势。内阻越大，电压降越 大。
02
在串联电路中，由于电流相同， 内阻对各个负载上的电压分配有 直接影响。而在并联电路中，内 阻主要影响总电压和总电流。
定的计算机编程知识。
科技前沿：新型非线性元件应用前景
新型非线性元件介绍
随着科技的发展，新型非线性元件不断涌现，如可变电阻器、压敏电阻器、光敏电阻器 等。这些元件具有更高的精度和更广泛的应用范围。
应用前景展望
新型非线性元件在电子电路、自动控制、通信等领域具有广泛的应用前景。例如，在电子电路中，利用新型 非线性元件可以实现更高效的能量转换和更精确的电路控制；在自动控制领域，利用新型非线性元件可以实

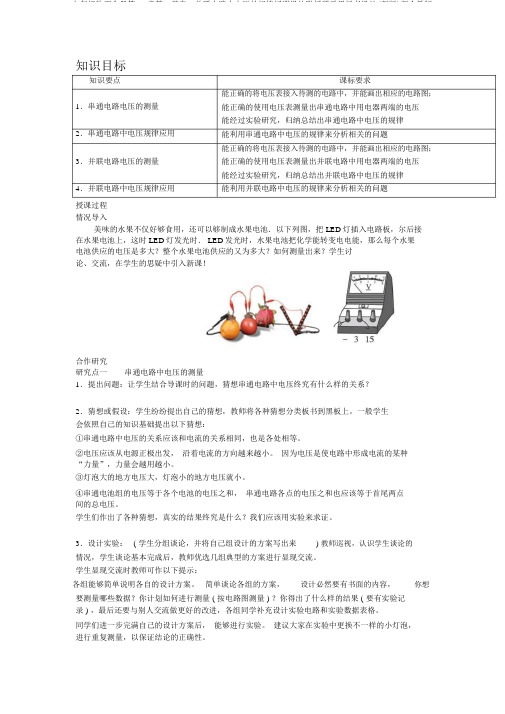

九年级物理全册第16章第2节串、并联电路中电压的规律教案附教学反思板书设计(新版)新人教版
知识目标知识要点1．串通电路电压的测量2．串通电路中电压规律应用3．并联电路电压的测量4．并联电路中电压规律应用课标要求能正确的将电压表接入待测的电路中，并能画出相应的电路图；能正确的使用电压表测量出串通电路中用电器两端的电压能经过实验研究，归纳总结出串通电路中电压的规律能利用串通电路中电压的规律来分析相关的问题能正确的将电压表接入待测的电路中，并能画出相应的电路图；能正确的使用电压表测量出并联电路中用电器两端的电压能经过实验研究，归纳总结出并联电路中电压的规律能利用并联电路中电压的规律来分析相关的问题授课过程情况导入美味的水果不仅好够食用，还可以够制成水果电池．以下列图，把 LED灯插入电路板，尔后接在水果电池上，这时 LED灯发光时． LED发光时，水果电池把化学能转变电电能，那么每个水果电池供应的电压是多大？整个水果电池供应的又为多大？如何测量出来？学生讨论、交流，在学生的思疑中引入新课！合作研究研究点一串通电路中电压的测量1．提出问题：让学生结合导课时的问题，猜想串通电路中电压终究有什么样的关系？2．猜想或假设：学生纷纷提出自己的猜想，教师将各种猜想分类板书到黑板上。
一般学生会依照自己的知识基础提出以下猜想：①串通电路中电压的关系应该和电流的关系相同，也是各处相等。
②电压应该从电源正极出发，沿着电流的方向越来越小。
因为电压是使电路中形成电流的某种“力量”，力量会越用越小。
③灯泡大的地方电压大，灯泡小的地方电压就小。
④串通电池组的电压等于各个电池的电压之和，串通电路各点的电压之和也应该等于首尾两点间的总电压。
学生们作出了各种猜想，真实的结果终究是什么？我们应该用实验来求证。
3．设计实验：( 学生分组谈论，并将自己组设计的方案写出来) 教师巡视，认识学生谈论的情况，学生谈论基本完成后，教师优选几组典型的方案进行显现交流。
学生显现交流时教师可作以下提示：各组能够简单说明各自的设计方案。
简单谈论各组的方案，设计必然要有书面的内容，你想要测量哪些数据？你计划如何进行测量 ( 按电路图测量 ) ？你得出了什么样的结果 ( 要有实验记录 ) ，最后还要与别人交流做更好的改进，各组同学补充设计实验电路和实验数据表格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《探究串、并联电路中电压的规律》教学设计
【教材分析】
串、并联电路中电压的规律是初中物理知识的重点，本节既是练习使用电压表，又是进一步学习欧姆定律的基础，是一节集物理现象、物理概念、物理规律于一体的课。
【学生分析】
过前面的学习，学生已经知道了串、并联电路中电流的规律和电压表的使用。
学生对科学探究已经有了初步的认识，本节课可以让学生仿照探究串并联电路中电流的规律的学习过程进行本节的探究。
【教学目标】
根据全面提高学生素质的总体目标与课程标准的要求以及学生已有的认识基础，我确定了本节的教学目标如下：
1．知识与技能：
（1）通过探究实验，得出串、并联电路中电压的规律，学习科学探究的方法；
（2）在实验过程中，训练学生连接电路、正确识记、使用电压表的基本技能。
2．过程与方法：
（1）通过观察和实验，探究串、并联电路中电压的规律，提高学生对问题的探究能力；
（2）通过学生的亲自实验，培养他们初步的观察能力、动手操作的实验能力和对实验结论的归纳总结的概括能力。
3．情感态度和价值观：
（1）通过学生探究活动，激发学生学习兴趣，培养学生热爱科学、积极研究、探索科学知识的精神；
（2）通过同学们共同探究的实验过程，培养学生严谨的科学态度和协作精神。
【教学重点】
通过实验探究串、并联电路中电压的规律。
【教学难点】
组织指导学生在探究过程中认真观察，仔细分析，归纳得出恰当的结论。
【教具准备】
电池组、小灯泡（带灯座）、开关、导线若干、电压表、投影仪。
【设计理念】
1．在串、并联电路中电压规律的探究过程中，通过给学生创设问题的情景，充分调动学生的积极性，使学生去讨论、猜想、设计实验方案并动手做实验，让学生成为串、并联电路中电压的规律的“发现者”，课堂的主人翁，使本节课的教学过程如研究课题那样去进行。
2．在整个教学过程中，教师是学生的合作者、引导者和参与者。
教学过程是师生交流、共同发展的互动过程。
当学生遇到困难时，教师要和学生一起猜想、分析，从中点拨其思维。
3．教学的真正目的是让学生探索规律，获得研究、思维的方法，然后通过方法的获得以及运用方法探索、创造的过程，使学生形成对科学研究有亲近热爱、和谐相融的情感，具有乐于探索物理现象和日常生活中的物理学原理的科学精神。
第1页共3页
因此，本节课将把思维程序作为贯穿整个教学过程的主线，教给学生一种研究问题的思维方法，从而培养学生的多种能力，尤其是创造能力，达到教学的真正目的。
【教学过程】
创设情景，引入新课
教师：用一个开关同时控制两盏电灯（不同规格）的电路连接方式有多少种？请画出它们的电路图。
学生回顾电路相关知识，复习串、并联电路特点，将电路图画在练习本上。
教师：若闭合开关，两灯都能发光吗？发光亮度一样吗？
闭合开关和同学们一起观察灯的发光情况，并提出问题为什么两灯的发光情况会不一样？
问题：串联、并联电路电压会有什么关系？
进行新课
（一）串联电路中的电压规律
1．提出问题：串联电路中各部分电路的电压与总电压有什么关系？
2．猜想与假设
请学生进行猜想，并说出猜想的理由。
鼓励并肯定学生的猜想。
3．设计实验
1．提出问题
通过刚刚的实验得出串联电路的电压关系，同学们现在来猜猜并联电路电压有什么样规律？
2．猜想与假设
3．设计并进行实验
如何设计实验来验证同学们的猜想呢？电压表要测出哪些数据？下面同学
教师巡视，指导学生做实验。
4．分析与论证
（三）拓展提升
（1）让学生们总结在电流表和电压表的正确使用方法中，有哪些相同之处？又有哪些不同之处？
（2）两灯电压相等时，两灯一定是并联吗？
（3）利用电压表测水果电池的电压。
教师介绍水果电池的制作方法和工作原理
归纳小结，深化目标，布置作业
1．小结本课的知识点。
（1）串联电路中的总电压等于各部分电路的电压之和。
第3页共3页。
