防反充二极管的作用
防反二极管的作用
防反二极管的作用
光伏汇流箱内部结构组成，内主要有监控系统、直流断路器，防雷器、防反二极管、熔断器等元件组成。
理论上来说光伏汇流箱就是将若干个光伏串列接入箱内，通过光伏熔断器和光伏断路器以及防雷保护后输出至光伏直流柜，当然这其中还要涉及到监控、防雷等一些功能的实现。
监控系统部分主要起到监控每路电流、总电压、温度、开光状态，实时反馈线路的实际运行情况，还包括温度显示和温控报警系统，出现故障会报警提醒，以便用户实时根据监控情况作出相应处理，如上海华声电气生产的ECB-16/R型光伏汇流箱具备485监控/无线监控(自供电)和它们之间的各种组合，尤其是无线监控，可节省大量的线缆和管线施工。
防雷部分，雷电的危害对光伏设备的影响也很大，特别像监控这部分都是精密零部件组成，一旦受到雷电冲击将会影响计量监控不准或计量有误，而雷电更会直接导致一些元件的损坏，造成不可估量的事故发生，因此光伏汇流箱一般都要加上防雷装置。
熔断器主要起保护作用，当电流超过要求值时熔断器熔断达到保护目的。
防反二极管主要是为了防止逆流的发生因为从电池板接出的电流会有很多回路，一般会使用汇流箱将这些回路进行汇聚到一起，比如将电池板中出来的16路汇聚到一起然后输出到光伏直流柜，那这么从电池板中这16路电流就相当全部串到了一起了，如果这16路中其中有一路或几路电池板因为阳光照射被遮挡电压相对回路会低，(当然这种情况一般在屋面电站，或是用户用型电站发生的较多，空旷地带一般不会发生)，高电压会流向低电压，那么其它回路电压就会流向被遮挡电池板回路之上，造成对电池的损害。
杭州国晶—防反二极管专业制造商。
防反二极管
太阳能电池方阵-防反充（防逆流）和旁路二极管在太阳能电池方阵中，二极管是很的器件，常用的二极管基本都是硅整流二极管，在选用时要规格参数留有余量，防止击穿损坏。
一般反向峰值击穿电压和最大工作电流都要取最大运行工作电压和工作电流的2倍以上。
二极管在太阳能光伏发电系统中主要分为两类。
1、防反充（防逆流）二极管防反充二极管的作用之一是防止太阳能电池组件或方阵在不发电时，蓄电池的电流反过来向组件或方阵倒送，不公消耗能量，而且会使组件或方阵发热甚至损坏；作用之二是在电池方阵中，防止方阵各支路之间的电流倒送。
这是因为串联各去路的输出电压不可能绝对相等，各支路电压总有高低之差，或者某一支路故障、阴影遮蔽等使该支路的输出电压降低，高电压支路的电流就会流向低电压支路，甚至会使方阵总体输出电压的降低。
在各支路中串联接入防反充二极管就避免了这一现象的发生。
在独立光伏发电系统中，有些光伏控制器的电路上已经接入了防反充二极管，即控制器带有防反充功能时，组件输出就不需要再接二极管了。
防反充二极管存在有正向导通压降，串联在电路中会有一定的功率消耗，一般使用的硅整流二极管压降为0.7V左右，大功率管可达1~20.3V，但其耐压和功率都较小，适合小功率场合应用。
2、旁路二极管当有较多的太阳能电池组件串联组成电池方阵或电池方阵的一个支路时，需要在每块电池板的正负极输出端反向并联1个（或2~3个）二极管，这个并联在组件两端的二极管就叫旁路二极管。
旁路二极管的作用是防止方阵中的某个组件或组件中的某一部分被阴影遮挡或出现故障停止发电时，在该组件旁路二极管两端会形成正向偏压使二极管导通，组件串工作电流绕过故障组件，经二极管流过，不影响其他正常组件的发电，同时也保护被旁路组件避免受到较高的正向偏压或由于“热斑效应”发热而损坏。
旁路二极管一般都直接安装在接线盒内，根据组件功率大小和电池片串的多少，安装1~3个二极管。
旁路二极管也不是任何场合都需要的，当组件单独使用或并联使用时，是不需要接二极管的。
组件中旁路二极管和防反充二极管
组件中旁路二极管和防反充二极管
太阳能电池也是一种二极管，它的伏安特性如下图所示：
图示中太阳能电池的反向击穿电压在17V左右。
反向击穿电压与电池片的厚度有关，不同厚度的电池片击穿电压会不同。
一般不会低于10V。
一、旁边二极管的必要性
当组件中有一片电池片被挡时，如下图所示：
1、当负载短路时，组件电压超过电池片的反向击穿电压，则组件的所有功率都作用在被遮挡的电池片上。
2、当负载不是短路，组件电压超过电池片的反向击穿电压，则组件的所有功率被被遮挡的电池片和负载分担。
3、当负载不是短路，比如是一个蓄电池，被挡电池片没有反向击穿，则被挡电池片上的电阻很大，电流很小，功率当然也是很小。
处于1、2两种情况都有可能产生热斑效应。
处于3时不会发生热斑效应。
如果没有旁路二极管，当负载短路，则整串组件的电压都会加到被遮挡电池片上，电池片很容易反向击穿，可能产生热斑效应。
加上旁路二极管后，上图Ux的值不会超过0.6V。
相当于，只有整串组件的一半电压作用在被遮挡的电池片上。
该电池片不会反向击穿，不会产生热斑效应。
二、防反充二极管的必要性。
多路组件并联，则其它的组件都会给它供电。
可能会产生热斑效应。
不会产生热斑效应。
三、两串17V组件并联的两种方案：
方案1：
该方案加工难度大。
方案2：
该方案当其中一个串联支路被遮挡，与它并联的一串会给它供电，但不会产生太
高的热量，不至于会出现热斑现象。
（推荐）
日期：10.11.30。
如何选择汇流箱中的光伏防反二极管
如何选择汇流箱中的光伏防反二极管防反二极管又名防反充（防逆流）二极管防反充二极管的作用之一是防止太阳能电池组件或方阵在不发电时，蓄电池的电流反过来向组件或方阵倒送，不公消耗能量，而且会使组件或方阵发热甚至损坏；作用之二是在电池方阵中，防止方阵各支路之间的电流倒送。
这是因为串联各去路的输出电压不可能绝对相等，各支路电压总有高低之差，或者某一支路故障、阴影遮蔽等使该支路的输出电压降低，高电压支路的电流就会流向低电压支路，甚至会使方阵总体输出电压的降低。
在各支路中串联接入防反充二极管就避免了这一现象的发生。
在独立光伏发电系统中，有些光伏控制器的电路上已经接入了防反充二极管，即控制器带有防反充功能时，组件输出就不需要再接二极管了。
防反充二极管存在有正向导通压降，串联在电路中会有一定的功率消耗，一般使用的硅整流二极管压降为0.7V左右，大功率管可达1~20.3V，但其耐压和功率都较小，适合小功率场合应用。
由于受到汇流箱IP65等级的限制，一般选择模块式更简便。
选择防反二极管模块的主要条件，压降低、热阻小、热循环能力强。
目前，市场上有光伏专用防反二极管模块与普通二极管模块两种类型可供选择。
两种模块的区别在于：1.光伏专用防反二极管模块具有热循环能力强（热循环次数达到1万次以上），而普通二极管模块受到内部工艺结构的影响（冷热循环次数只有2000次，甚至更低）。
热循环次数越多，模块越稳定，使用寿命更长。
光伏专用防反二极管模块应用于汇流箱的主要型号有：两路独立GJM10-16，GJM20-16；两路汇一路GJMK26-16，GJMK55-16；单路GJMD26-16，GJMD55-16。
而对于产品设计比较低端，不太讲究设备长期稳定性的，可以选择普通二极管模块MD26-16，MD40-16，MD55-16，MDK26-16，MDK40-16，MDK55-16。
2.光伏专用防反二极管模块具有压降低（通态压降0.76-0.80V），而普通二极管模块通态压降达到0.90-0.95V。
新能源复习题
们；3按照能源的生成方式可分为____一次能源___；4我国的能源消耗仍以__煤炭__为主；5随着科学技术的发展和社会的观代化，在整个能源消；6煤炭、石油、天然气、水能、太阳能、风能、生物质；7___能源___是国民经济发展和人民生话所必需；8从能量转换的角度来看．风力发电机新能源概论复习题一填空题（40分）1二次能源是人们由__一次能源__转换成符合人们使用要求的能量形式。
2一次次能源，又叫做__ 自然能源__。
它是自然界中以_二次能源__形态存在的能源，是直接来自自然界而末经人们加工转换的能源。
3按照能源的生成方式可分为____一次能源____和___二次能源____。
4我国的能源消耗仍以__煤炭__为主。
5随着科学技术的发展和社会的观代化，在整个能源消费系统中，__二次_次能源所占的比重将增大。
6煤炭、石油、天然气、水能、太阳能、风能、生物质能、海洋能、地热能等都是__一__次能源；电能、汽油、柴油、焦炭、煤气、蒸汽、氢能等都是__二__次能源。
7 ___能源___是国民经济发展和人民生话所必需的重要物质基础。
8从能量转换的角度来看．风力发电机组包括两大部分；一部分是风力机，由它将___风能___转换为__机械能__；另一部分是发电机，由它将__机械能__转换为__电能。
9典型的大型风力发电机组通常主要由、__传动系统__、__发电机__、调向机构及控制系统等几大部分组成。
10目前能为人类开发利用的地热能源，主要是__地热蒸汽__和__地热水__两大类资源，人类对这两类资源已有较多的应用。
11地热能的利用可分为__直接利用__和__地热发电__两大方面。
12潮汐能是指海水涨潮和落潮形成的水的__动能__和__势能__。
13通常，我们把地热资源根据其在地下热储中存在的个同形式，分为__蒸汽型__、___热水型__、__地压型__、干热岩到资源和岩浆型资源等几类。
14 __波浪能_是指海洋表面波浪所具有的动能和势能。

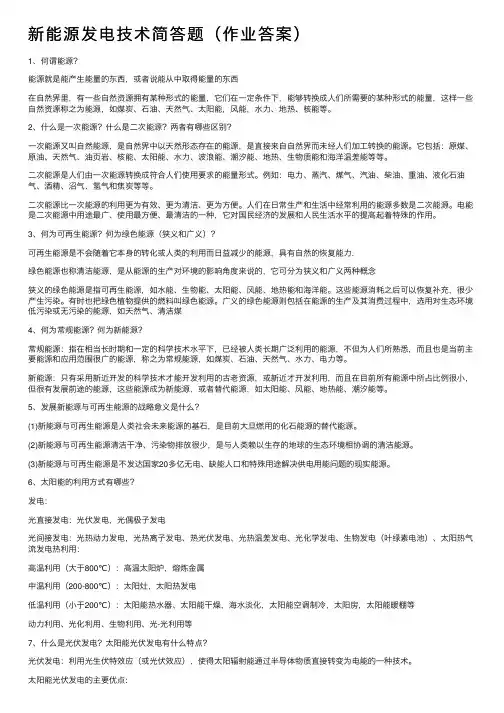

新能源发电技术简答题（作业答案）
新能源发电技术简答题（作业答案）1、何谓能源？能源就是能产⽣能量的东西，或者说能从中取得能量的东西在⾃然界⾥，有⼀些⾃然资源拥有某种形式的能量，它们在⼀定条件下，能够转换成⼈们所需要的某种形式的能量，这样⼀些⾃然资源称之为能源，如煤炭、⽯油、天然⽓、太阳能，风能，⽔⼒、地热、核能等。
2、什么是⼀次能源？什么是⼆次能源？两者有哪些区别？⼀次能源⼜叫⾃然能源，是⾃然界中以天然形态存在的能源，是直接来⾃⾃然界⽽未经⼈们加⼯转换的能源。
它包括：原煤、原油、天然⽓、油页岩、核能、太阳能、⽔⼒、波浪能、潮汐能、地热、⽣物质能和海洋温差能等等。
⼆次能源是⼈们由⼀次能源转换成符合⼈们使⽤要求的能量形式。
例如：电⼒、蒸汽、煤⽓、汽油、柴油、重油、液化⽯油⽓、酒精、沼⽓、氢⽓和焦炭等等。
⼆次能源⽐⼀次能源的利⽤更为有效、更为清洁、更为⽅便。
⼈们在⽇常⽣产和⽣活中经常利⽤的能源多数是⼆次能源。
电能是⼆次能源中⽤途最⼴、使⽤最⽅便、最清洁的⼀种，它对国民经济的发展和⼈民⽣活⽔平的提⾼起着特殊的作⽤。
3、何为可再⽣能源？何为绿⾊能源（狭义和⼴义）？可再⽣能源是不会随着它本⾝的转化或⼈类的利⽤⽽⽇益减少的能源，具有⾃然的恢复能⼒.绿⾊能源也称清洁能源，是从能源的⽣产对环境的影响⾓度来说的，它可分为狭义和⼴义两种概念狭义的绿⾊能源是指可再⽣能源，如⽔能、⽣物能、太阳能、风能、地热能和海洋能。
这些能源消耗之后可以恢复补充，很少产⽣污染。
有时也把绿⾊植物提供的燃料叫绿⾊能源。
⼴义的绿⾊能源则包括在能源的⽣产及其消费过程中，选⽤对⽣态环境低污染或⽆污染的能源，如天然⽓、清洁煤4、何为常规能源？何为新能源？常规能源：指在相当长时期和⼀定的科学技术⽔平下，已经被⼈类长期⼴泛利⽤的能源，不但为⼈们所熟悉，⽽且也是当前主要能源和应⽤范围很⼴的能源，称之为常规能源，如煤炭、⽯油、天然⽓、⽔⼒、电⼒等。
新能源：只有采⽤新近开发的科学技术才能开发利⽤的古⽼资源，或新近才开发利⽤，⽽且在⽬前所有能源中所占⽐例很⼩，但很有发展前途的能源，这些能源成为新能源，或者替代能源，如太阳能、风能、地热能、潮汐能等。
能源科学技术：太阳能光伏发电技术题库考点五
能源科学技术：太阳能光伏发电技术题库考点五1、填空题自（）瑞士格桑理工大学的教授开发出转换效率为7.9%的新型色素增感型太多是能电池被叫做（）。
正确答案：1991年；格雷尔电池2、填空题太阳灶的热效率是指太（江南博哥）阳灶提供的（）与它接收太阳的能量之比。
正确答案：有效热能3、单选单晶硅电池的制造工艺主要流程为（）A.表面处理→制作绒面→扩散制结→制作电极→制作减反射膜B.表面处理→扩散制结→制作绒面→制作减反射膜→制作电极C.表面处理→制作绒面→扩散制结→制作减反射膜→制作电极D.表面处理→制作减反射膜→制作绒面→扩散制结→制作电极正确答案：C4、填空题由于单晶硅基片的制造技术和（）等的半导体技术有很多的共同点，因此新技术从半导休整上导入是有右能的，最近引人注目的技术之一是（）。
正确答案：LSI；RTP技术5、填空题CIS的禁带宽度为（），是与太阳能电池最适宜的禁带宽度1.4ev 偏小的值正确答案：1.0ev6、问答题了解PN结正向电压—电流特性；多子与少子；非平衡少数载流子注入；正向电流（电池的暗电流）及方向。
正确答案：特性：势垒区中的电场减小，由Vo变为（Vo-V）；势垒高度减小，由eV0变为e（Vo-V）；势垒区宽度w减小。
出现非平衡载流子注入：载流子扩散电流大于漂移电流。
n区中电子不断扩散到p区，p区中空穴不断扩散到n 区，这种注入载流子的，为非平衡少子。
正向电流：对PN结施加正向偏压V 后，扩散电流大于漂移电流，导致非平衡少子注入而产生的电流。
方向由p指向n。
7、填空题平板玻璃具有的特点是具有（）；（）；（）；（）；（）；（）等性能。
正确答案：透光，透明，保温，隔声，耐磨，耐气候变化8、问答题太阳电池的光谱响应的意义是什么？请简答光谱响应的大小取决于哪两个因素？正确答案：太阳电池的光谱响应是指一定量的单色光照到太阳电池上，产生的光生载流子被收集后形成的光生电流的大小。
因此，它不仅取决于光量子的产额，而且取决于收集效率。
防反充二极管的工作原理
防反充二极管的工作原理亲爱的小伙伴，今天咱们来唠唠防反充二极管这个超有趣的小玩意儿。
你知道吗？在电路的世界里呀，就像在一个小小的社区里一样，每个元件都有它独特的作用。
防反充二极管呢，就像是一个特别机灵的小卫士。
想象一下，咱们有一个电池，就好比是一个小能量仓库，里面存着电呢。
这个电池可能是给某个小设备供电的，比如说一个超酷的小收音机或者是一个可爱的小夜灯。
如果没有防反充二极管，那就可能会出现大麻烦哦。
比如说，当这个设备连接到一个外部电源的时候，可能会发生电流倒灌的情况。
这就像是本来应该是从仓库往外拿东西（电流从电池流出给设备供电），结果突然有人要把东西往仓库里乱塞（外部电流往电池里灌），这可不行呀。
那防反充二极管是怎么解决这个问题的呢？它呀，就像是一个单向的小阀门。
二极管有两个电极，一个是阳极，一个是阴极。
当电流按照正确的方向流动的时候，也就是从阳极流向阴极的时候，它就像打开了门一样，电流可以顺利地通过。
这个时候，电池的电可以正常地给设备供电，或者外部电源也能正常地给设备供电并且给电池充电（如果是可充电电池的话）。
但是呢，如果电流想反着来，从阴极往阳极跑，这时候二极管就像一个紧闭的大门，坚决不让电流通过。
这就有效地防止了电流的反充。
比如说，你有一个太阳能充电板给电池充电，当太阳下山了，没有阳光的时候，如果没有这个防反充二极管，电池的电可能就会往太阳能充电板那边跑，这不是浪费电池的电嘛。
有了这个二极管，电池的电就乖乖地待在电池里，不会乱跑啦。
而且哦，这个防反充二极管还特别的“执着”呢。
不管反向的电压有多大，只要在它的承受范围之内，它就坚决不会让反向电流通过。
这就像一个特别有原则的小卫士，不管坏人怎么诱惑（反向电压），它都坚守自己的岗位。
在一些小的电子设备里，你可能看不到这个防反充二极管，但是它可一直在默默地发挥着作用呢。
它就像是一个幕后英雄，虽然不起眼，但是缺了它可不行。
比如说那些便携式的小音箱，又能插电用，又能用电池。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防反充二极管的作用
佚名
【期刊名称】《能源与环境》
【年(卷),期】2014(0)5
【摘要】太阳能光伏发电系统的防反充二极管又称阻塞二极管．在太阳电池组件中其作用是避免由于太阳电池方阵在阴雨和夜晚不发电或出现短路故障时．擂电池组通过太阳电池方阵放电。
【总页数】1页(P91-91)
【关键词】二极管;太阳能光伏发电系统;太阳电池方阵;太阳电池组件;短路故障;放电
【正文语种】中文
【中图分类】TM914.43
【相关文献】
1.用于车载电源防反接的二极管的选择 [J], 李向林
2.光伏防雷汇流箱增设防反二极管必要性 [J], 王亚平;朱明辉
3.集中式并网光伏电站建设使用防反二极管的优缺点分析 [J], 杨海琳;魏永忠;许永龙;郭世民;姜正茂
4.防反二极管模块——新一代的环保节能代表 [J], 颜辉;孙祥玉;邵凌翔
5.防反充二极管的应用 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
