NorFlash测试方法介绍

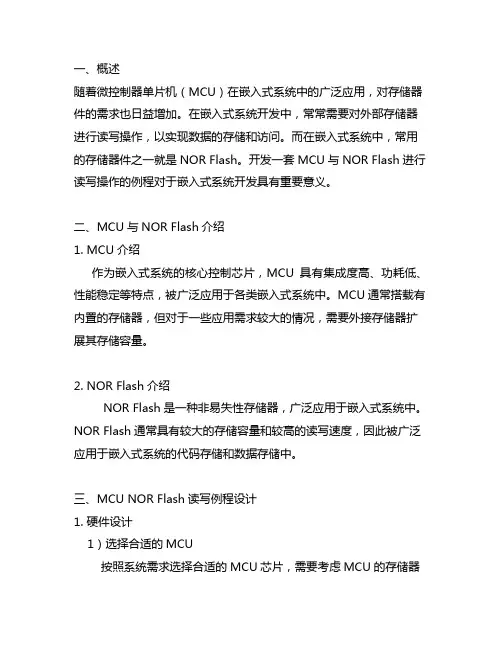

mcu norflash读写例程
一、概述随着微控制器单片机（MCU）在嵌入式系统中的广泛应用，对存储器件的需求也日益增加。
在嵌入式系统开发中，常常需要对外部存储器进行读写操作，以实现数据的存储和访问。
而在嵌入式系统中，常用的存储器件之一就是NOR Flash。
开发一套MCU与NOR Flash进行读写操作的例程对于嵌入式系统开发具有重要意义。
二、MCU与NOR Flash介绍1. MCU介绍作为嵌入式系统的核心控制芯片，MCU具有集成度高、功耗低、性能稳定等特点，被广泛应用于各类嵌入式系统中。
MCU通常搭载有内置的存储器，但对于一些应用需求较大的情况，需要外接存储器扩展其存储容量。
2. NOR Flash介绍NOR Flash是一种非易失性存储器，广泛应用于嵌入式系统中。
NOR Flash通常具有较大的存储容量和较高的读写速度，因此被广泛应用于嵌入式系统的代码存储和数据存储中。
三、MCU NOR Flash读写例程设计1. 硬件设计1）选择合适的MCU按照系统需求选择合适的MCU芯片，需要考虑MCU的存储器容量和外设接口支持。
2）连接NOR Flash将NOR Flash与MCU进行连接，通常使用SPI或Parallel等接口进行连接。
3）引脚连接根据MCU和NOR Flash的接口定义进行引脚连接，确保连接正确稳定。
2. 软件设计1）MCU驱动程序设计设计MCU的驱动程序，包括对外部存储器的读写操作。
2）NOR Flash读写算法设计设计NOR Flash的读写算法，包括位置区域编址、数据传输等操作。
3）例程编写编写MCU与NOR Flash进行读写操作的例程，包括初始化、读取数据、写入数据等功能。
3. 调试验证1）例程验证将例程下载到MCU中，通过调试工具对例程进行验证，并观察读写操作的结果。
2）性能测试对MCU与NOR Flash的读写性能进行测试，包括读取速度、写入速度等指标。
四、MCU NOR Flash读写例程实现1. 硬件连接采用STM32F4系列MCU，通过SPI接口连接外部NOR Flash 存储器。
Nor flash操作
Norflash操作NorFlash型号 :AM29LV160DB（1）Nor Flash工作模式Nor Flash上电后处于数据读取状态（Reading Array Data）。
此状态可以进行正常的读。
这和读取SDRAM/SRAM/ROM一样。
(要是不一样的话，芯片上电后如何从NorFlash中读取启动代码。
~)一般再对Flash进行操作前都要读取芯片信息比如设备ID号。
这样做的主要目的是为了判断自己写的程序是否支持该设备。
Nor Flash支持2种方式获取ID号。
一种是编程器所用的方法需要高电压（11.5V-12.5V）。
另一种方法就是所谓的in-system 方法，就是在系统中通过NorFlash的命令寄存器来完成。
本文中只对in-system方法进行说明。
此时需要切换到自动选择（Autoselect Command）,这要通过发送命令来完成。
命令类型见下图。
注意：进入自动选择（Autoselect Command）模式后需要发送复位命令才能回到数据读取状态（Reading Array Data）。
在完成信息获取后一般就要擦除数据。
NorFlash支持扇区擦(Sector Erase)除和整片擦除(Chip Erase)。
这2种模式都有对应的命令序列。
在完成擦除命令后会自动返回到数据读取（Reading Array Data）状态。
在返回前可查询编程的状态。
完成擦除后就需要对芯片进行写入操作也就是编程。
这就需要进入编程(Program)状态。
在完成编程命令后会自动返回到数据读取（Reading Array Data）状态。
在返回前可查询编程的状态。
注意：编程前一定要先擦除。
因为编程只能将’1’改写为’0’，通过擦写可以将数据全部擦写为‘1’。
以上是主要的操作其他操作还有写保护等，请参考芯片数据手册。
图1-1 命令与模式(2) Nor Flash硬件连接图2-1 Nor Flash 引脚图2-2 TQ2440中实际连接上图中要注意的几个地方：1.引脚47 为BYTE# :当其为高电平时数据输出为16bit模式(此时地址线为A19:A0).低电平为8bit模式. (此时地址线为A19:A1)上图中Pin47加VCC选用的是16bit模式有效地址线为A19:A0.2.对于16bit模式要16bit对齐因此S3C2440A的LADDR1要与A0连接.此时要注意的是NorFlash片内地址0x555对应S3C2440A 的地址为baseaddr+0x555*2;其中baseaddr与NorFlash映射的地址有关。
基于J750EX测试系统的大容量NOR型FLASH测试方法
基于J750EX测试系统的大容量NOR型FLASH测试方法季伟伟;倪晓东;张凯虹;杜元勋【摘要】NOR型FLASH存储器因其技术显著的高可靠性、能长久存储代码数据的非易失性(Non-Volatile)特点,在关注可靠性胜过性价比的军工和航空航天领域应用十分广泛.但由于此类器件在线编程及擦除操作较繁琐,从而使得利用自动测试系统对其进行测试具有较高难度.因此,探索NOR型FLASH存储器的测试技术,并开发此类器件的测试平台具有十分重要的意义.首先以MICRON公司的PC28F00AM29EW为例,介绍了NOR型FLASH存储器的基本工作原理,接着详细阐述了一种采用J750EX测试系统的DSIO模块结合FLASH分块操作的测试方法,从而能够更简便、高效地对NOR型FLASH存储器的功能进行评价.【期刊名称】《电子与封装》【年(卷),期】2017(017)009【总页数】5页(P10-14)【关键词】NOR型 FLASH;DSIO;J750EX【作者】季伟伟;倪晓东;张凯虹;杜元勋【作者单位】中国电子科技集团公司第五十八研究所,江苏无锡214035;中国电子科技集团公司第五十八研究所,江苏无锡214035;中国电子科技集团公司第五十八研究所,江苏无锡214035;中国电子科技集团公司第五十八研究所,江苏无锡214035【正文语种】中文【中图分类】TN307FLASH(FLASH Memory，闪存)作为在ROM、EPROM、EEPROM等几种非易失性存储器技术基础上发展而来的新型存储技术，集非易失性存储器的特点，为目前非易失性半导体存储器的主流。
与EPROM相比，FLASH具有不需要特殊的高电压、系统电可擦除和可重复编程等优势；与EEPROM相比，具有成本低、密度大的特点。
随着技术的发展，NOR型FLASH具备芯片内执行（XIP，eXecute In Place）性能等带给系统启动速度快和低功耗的特点，在大容量数据代码存储方面占有重要地位。
norflash
1.nor flash管脚与s3c2440的链接
nor flash的WP(write protected):当WP脚接地时，我们不能擦除，也不能写入
管脚
功能
WP
RST
WE
OE
CE
D0-D15
A0-A21
地址，片选，数据关系
动作
作用
假定：nor flash
int *sp;
int k;
sendchar(' ');
if ((i%16)==15)
{
k=i/16;
for(j=0;j<16;j++)
sendasc(sp[k*16+j]);
sendchar(0x0d);
sendchar(0x0a);
}
}
}
void flashreset()
{
unsigned short *sp;
}
void erase(unsigned int addrx)
for(i=0;i<(len+1)/2;i++)
{
*(sp+0x555)=0xaa;
*(sp+0x2aa)=0x55;
*(sp+0x555)=0xa0;
*(addr+i)=buf[i];
while(((addr[i]) & 0x80)!=(buf[i]&0x80));
}
}
int main()
{
unsigned char *sp;
}
void sendasc(unsigned char ch)
{
if ((ch>='0')&&(ch<='9'))
FLASH测试方法
需要特别注意的是，数据线的测试务必选择比较特殊的寄存器，如上述寄存器地址。这 样可以避免与后面的地址线的测试地址发生冲突，引起测试失败或者还得增加擦除块的操 作。而块擦除时间是比较长的。
以 32 位的数据总线系统中的 FLASH 芯片测试为例，FLASH 芯片数据线测试流程图见 图 3：
第 4 页 共 8页
一般来说flash芯片的质量应该由供应商来保证我们仅对生产过程中可能出现的故障进行测试因此建议使用快速测试这可使测试效率提高大约1特别说明的是由于数据线地址线的短路或者开路有时也会造成程序无法启动的现象此时可根据现象观察来进行判断

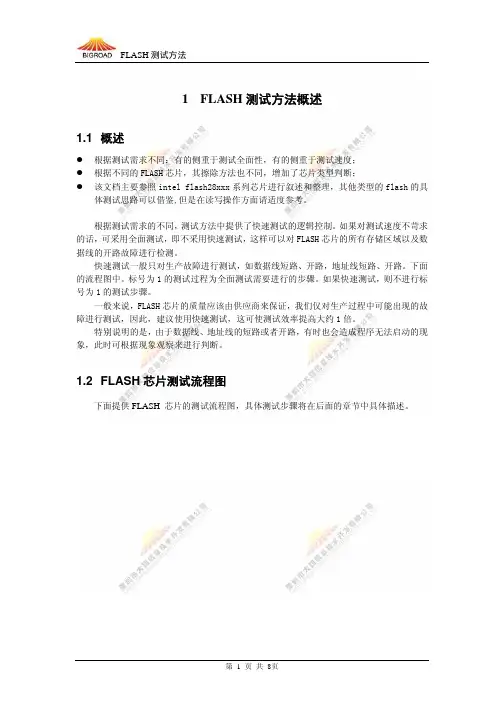

FLASH 测试方法
1 FLASH 测试方法概述
1.1 概述
z 根据测试需求不同：有的侧重于测试全面性，有的侧重于测试速度； z 根据不同的 FLASH 芯片，其擦除方法也不同，增加了芯片类型判断； z 该文档主要参照 intel flash28xxx 系列芯片进行叙述和整理，其他类型的 flash 的具
I=2
I=I+1
ptr=(0x01)<<I;
读出偏移地址为 ptr 地址空间 内容 X
N (X==0x55555555) ?
Y Y
(I<N)?
N
第 7 页 共 8页
FLASH 测试方法

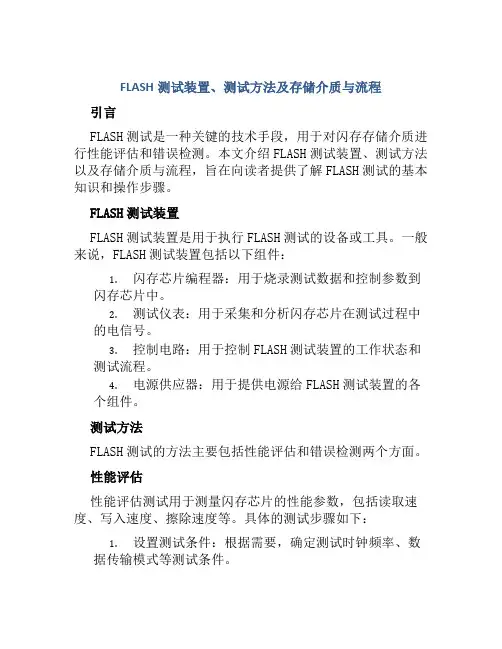

FLASH测试装置、测试方法及存储介质与流程
FLASH测试装置、测试方法及存储介质与流程引言FLASH测试是一种关键的技术手段，用于对闪存存储介质进行性能评估和错误检测。
本文介绍FLASH测试装置、测试方法以及存储介质与流程，旨在向读者提供了解FLASH测试的基本知识和操作步骤。
FLASH测试装置FLASH测试装置是用于执行FLASH测试的设备或工具。
一般来说，FLASH测试装置包括以下组件：1.闪存芯片编程器：用于烧录测试数据和控制参数到闪存芯片中。
2.测试仪表：用于采集和分析闪存芯片在测试过程中的电信号。
3.控制电路：用于控制FLASH测试装置的工作状态和测试流程。
4.电源供应器：用于提供电源给FLASH测试装置的各个组件。
测试方法FLASH测试的方法主要包括性能评估和错误检测两个方面。
性能评估性能评估测试用于测量闪存芯片的性能参数，包括读取速度、写入速度、擦除速度等。
具体的测试步骤如下：1.设置测试条件：根据需要，确定测试时钟频率、数据传输模式等测试条件。
2.准备测试数据：生成一组符合测试要求的测试数据，例如不同大小的文件。
3.编程测试数据：将测试数据通过闪存芯片编程器烧录到闪存芯片中。
4.读取测试数据：使用测试仪表读取闪存芯片中的测试数据，并记录读取时间。
5.写入测试数据：将相同的测试数据重新写入闪存芯片，并记录写入时间。
6.擦除测试数据：擦除闪存芯片上的测试数据，并记录擦除时间。
7.分析测试结果：根据读取、写入和擦除时间，计算出闪存芯片的性能参数。
错误检测错误检测测试用于检测闪存芯片在读取、写入和擦除过程中的错误情况。
具体的测试步骤如下：1.设置测试条件：根据需要，确定测试时钟频率、数据传输模式等测试条件。
2.准备测试数据：生成一组符合测试要求的测试数据，其中包含已知的错误模式。
3.编程测试数据：将测试数据通过闪存芯片编程器烧录到闪存芯片中。
4.读取测试数据：使用测试仪表读取闪存芯片中的测试数据，并记录读取结果。
5.比对测试结果：将读取的测试数据与预期的数据进行比较，检测是否存在错误。
片上NOR-flash内嵌自测试的算法选择
片上Ｎ Ｒ ｆ ｓ 内嵌 自测试的算法选择 Ｏ － ａｈ ｌ
王 栋 ，孙 建 ，于 忠 臣
（ 北京 工业 大学北 京市嵌入 式重 点 实验 室，北京 １０ ２ ） ０ １４
摘 要 ： ｌ ｈ － ｆ ｓ ￣ 器 的 基 本 工 作 原 理 出发 ， 基 于 ｎ ｓ 错 误 模 型 的 总 结 性 研 究 ａ ａｈ
第 ｌ卷 ２
第８ 期
电子元 嚣 件 主 用
Ｅ ｅ ｔ ｎ ｃＣｏ ｏ ｅ ｔ Ｄ ｖ ｃ ｐ ｉ ａｉｎ ｌｃ ｒ ｉ ｍｐ ｎ ｎ ＆ ｅ ｉ ｅＡｐ ｌ ｔ ｓ ｏ ｃ ｏ
Ｖｏ ．２ Ｎｏ８ １ ． １
２ ０ ８ ０１ 年 月
Ａｕ ．２ １ ｇ ００
ｄ ｉ Ｏ３ ６ ０ｉ ｎ１ ６ － ７ ５ ０ ００ ．０ ｏ： ．９ ９ ．ｓ ．５ ３ ４ ９ ． １ ．８０ ８ ｌ ｓ ２
重 点 对
。
Ｆａｈ ｍ ｒｈ ｌｓ— ａｃ 算法 、Ｍａｅ — Ｔ算法 、Ｂ ＆Ｄ 法 ｒ￣Ｃ ｃ ｔｉ Ｍａｃ 算 法的 效率进 行 了分 析 和评 ｒｈ Ｆ ｒ Ｆ 算 Ｘ ｏｋａ — ｒｈ ｌ 价 ，并针 对 不 同需 求￣ｆ ｓ 自测试提 出了其 算 法选 择 方案。 ｌ ｈ ａ 关键 词 ：ｆ ｓ ； 内建 自测试 算法 ；片上 系统 ｌ ｈ ａ
０ 引言
与 传 统 意 义 上 的存 储 器 （ Ｒ Ｍ和Ｄ Ａ 如Ｓ Ａ Ｒ Ｍ） 的错 误 模 型 不 同 。ｆ ｓ 的失 效 主 要 来 自于针 对 ｌ ｈ ａ
电压下 分别 处 于导 通和 截止 状态 ，并 以此 分别 表 示 逻 辑 上 的 “ ”和 “ ” １ ０ 。浮栅 三 极 管 排 列 成 阵 列 组成 Ｆａｈ ｍ ｒ。图２ 其Ｎ ｒａｈ 构 。其 中 ｌｓＭｅ ｏ ｙ 是 ｏｆ ｓ结 ｌ
NOR FLASH读写实验
.clk(clk), .chip_erase_en(chip_erase_en), .sector_erase_en(sector_erase_en), .word_wr_en(word_wr_en), .word_rd_en(word_rd_en), .seq_rd_en(seq_rd_en), .seq_rd_stop_en(seq_rd_stop_en), .addr_in(addr), .data_in(data), .word_rd_over(word_rd_over), .ready(ready),
